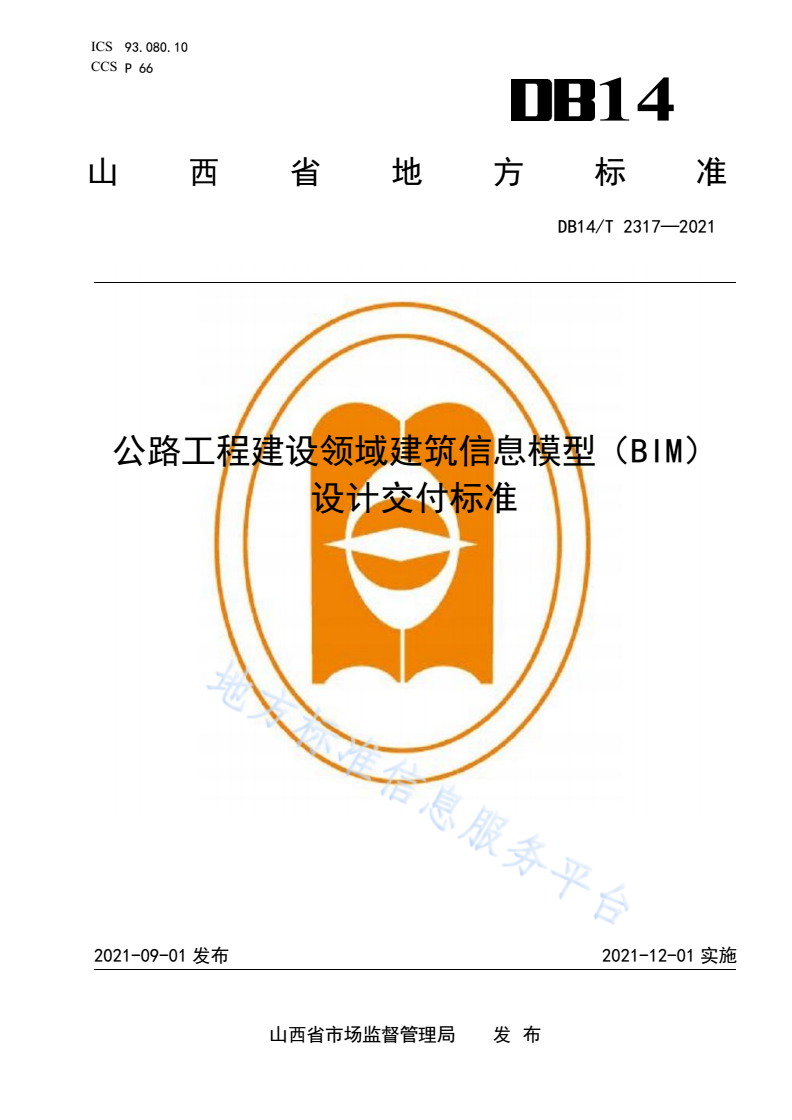

DB14/T 2317-2021 公路工程建设领域建筑信息模型（BIM）设计交付标准

ICS93.080.10

CCSP66

14

山西省地方标准

DB14/T2317—2021

公路工程建设领域建筑信息模型（BIM）

设计交付标准

2021-09-01发布2021-12-01实施

山西省市场监督管理局  发布

DB14/T2317—2021

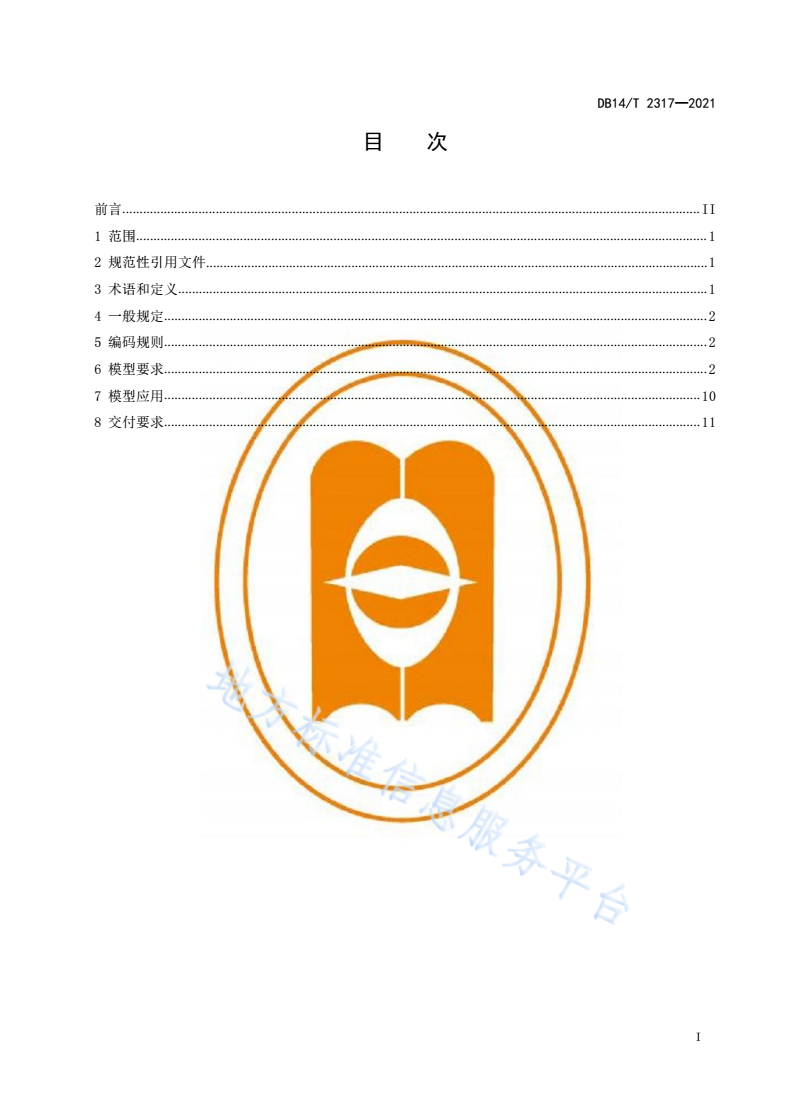

目次

前言.......................................................................................................................................................................II

1范围.....................................................................................................................................................................1

2规范性引用文件.................................................................................................................................................1

3术语和定义.........................................................................................................................................................1

4一般规定.............................................................................................................................................................2

5编码规则.............................................................................................................................................................2

6模型要求.............................................................................................................................................................2

7模型应用...........................................................................................................................................................10

8交付要求...........................................................................................................................................................11

I

DB14/T2317—2021

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

本文件由山西省交通运输厅提出并监督实施。

本文件由山西省交通运输标准化技术委员会归口。

本文件起草单位：山西省交通规划勘察设计院有限公司。

本文件主要起草人：郗冬冬、季建东、常晋伟、郝振清、刘丽珍、宋红世、郭书云、祁佳媚、谢鹏

达、刘文进、崔兰、苏贵君、何运鹏、罗雪峰、杨婕、陈宏志、张海君、李薇。

II

DB14/T2317—2021

公路工程建设领域建筑信息模型（BIM）设计交付标准

1范围

本文件规定了建筑信息模型（BIM）在山西省公路工程建设领域设计阶段所要交付的交付物及交付

要求。

本文件适用于山西省公路工程建设领域工程可行性研究阶段、初步设计阶段和施工图设计阶段的

BIM设计成果交付，涵盖路线、路基路面、桥梁、涵洞、隧道、交通工程及沿线设施等专业。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T51212建筑信息模型应用统一标准

GB/T51301建筑信息模型设计交付标准

JTGB01公路工程技术标准

JTG/T2420公路工程信息模型应用统一标准

JTG/T2421公路工程设计信息模型应用标准

3术语和定义

下列术语和定义适用于本文件。

3.1

全生命周期

公路工程从计划建设到使用过程终止所经历的所有阶段的总称，包括但不限于预可、工可、勘察、

设计、施工、运营、维护等环节。

3.2

模型单元

建筑信息模型中，承载信息的实体及其相关属性的集合，是抽象工程对象的数字化表述。

3.3

几何信息

构造物或构件的空间位置及自身形状的一组参数，通常还包含构件之间的相互约束关系。

3.4

非几何信息

构造物或构件除几何信息以外的其他信息。

3.5

模型深度

公路工程信息模型中所容纳信息的丰富程度，全称是LevelOfDetail，简称LOD。

1

DB14/T2317—2021

3.6

信息深度

在不同的模型深度下，公路工程信息模型所容纳的几何信息和非几何信息的单元大小和健全程度。

3.7

模型应用

针对特定的工程目标，利用信息模型中规定提供的数据，得到新的信息模型数据或结论的过程。

3.8

模型交付

将协议或者合同约定符合要求的公路工程信息模型或设计成果交付业主单位或者委托方。

3.9

交付物

根据项目的应用需求，基于公路工程信息模型的表达方式而交付的成果。

4一般规定

4.1公路工程信息模型设计成果交付以交付模型及模型携带的信息为主。

4.2设计方应提前协调好BIM项目实施软件类型及版本，并对交付成果的文件数据格式做统一规定。

4.3公路工程信息模型所包含的信息以及交付物应符合工程项目的使用需求，工程项目的使用需求与

工程性质、阶段、目的相关。

4.4设计期的公路工程信息模型应符合设计需求，且考虑施工、运营和维护等全生命周期的需求。

4.5交付物除遵循本标准规定之外，还应遵循国家和行业现行的相关标准、规范的规定。

5编码规则

5.1公路工程信息模型单元的唯一性，应由模型的编码所决定。

5.2公路工程信息模型编码宜由项目编码、专业编码和构件编码组成。

5.3项目编码宜包含项目名称、项目类型、工程阶段、合同段。

5.4专业编码宜表示出模型所属的专业类别。

5.5构件编码宜包含构造物名称、构件名称、构件位置。

5.6模型的编码宜使用阿拉伯数字加英文字母方式的组合，应简明且易于辨识。

5.7同一项目中，应使用统一的文件编码格式，编码格式应提前约定。

5.8在公路工程信息模型全生命周期中，同一对象和参数的编码宜保持前后一致。

6模型要求

6.1总体要求

6.1.1公路工程信息模型的建立、交付、应用应以模型单元作为基本对象。

6.1.2公路工程信息模型推荐采用参数化建模方法。

6.1.3公路工程信息模型应使用统一的坐标系、高程系和度量单位。

6.1.4公路工程信息模型应包含几何信息和非几何信息。

6.1.5公路工程信息模型设计过程中可包含超越使用需求的冗余信息，但是信息输入方应采取必要措

施减少冗余信息的产生。

6.1.6公路工程模型宜携带材质信息，材质应符合实际。

2

DB14/T2317—2021

6.1.7公路工程模型信息的输入应经过复核、审核，保证数据的准确性和完整性。

6.2模型深度

6.2.1公路工程信息模型应包括路线、路基路面、桥梁、涵洞、隧道、路线交叉、交通工程及沿线设

施等模型，路线交叉应由对应的路线、路基路面、桥梁、涵洞、隧道、交通工程及沿线设施等模型组成。

6.2.2公路工程信息模型深度，见表1。

表1信息模型深度表

深度等级简称描述

LOD1.0L1含基本的外轮廓形状，粗略的尺寸、形状、主要的设计信息。

LOD2.0L2近似几何尺寸，形状和方向，能够反映物体本身大致的几何特性，以及主要的设计信息。

精确的几何尺寸，能够反映物体的实际外形并且可以保证模型应用分析，以及包含详细的设计

LOD3.0L3

信息。

LOD4.0L4精确的几何尺寸，能够反映物体的实际外形并且包含主要的施工信息。

6.2.3除表1中规定的信息模型深度等级外，还可以根据具体项目的需要，在深度等级之间，扩展其

他深度等级，如LOD1.5。

6.2.4设计期可根据具体项目需求和实际条件，选择合适的深度等级。

6.3信息深度

6.3.1项目及各专业信息深度见表2～表8，表中的深度等级应符合表1的规定。

6.3.2公路工程项目信息深度宜符合表2的规定。

表2项目信息深度表

工程信息L1L2L3L4备注

项目名称▲▲▲▲

项目编号△△▲▲

起点信息△▲▲▲地名、桩号、坐标

终点信息△▲▲▲地名、桩号、坐标

项目性质▲▲▲▲如新建、改建

项目长度△▲▲▲

设计阶段▲▲▲▲如初步设计、施工图设计等

基本信息

技术等级△▲▲▲如高速公路、一级公路等

项目信息

设计时速△▲▲▲如120km/h、100km/h等

占地面积△△▲▲

工程总投资△△▲▲

行政等级△▲▲▲如国道、省道等

功能等级△▲▲▲如干线、支线等

建设周期△△▲▲

设计单位△△▲▲

其他信息

建设单位△△▲▲

3

DB14/T2317—2021

工程信息L1L2L3L4备注

气象信息━△▲▲

水文信息━△▲▲

地理信息━△▲▲

地质信息━△▲▲

现状道路━△▲▲影响项目的现状道路信息

规划道路━△▲▲影响项目的近远期规划道路信息

周边建筑━△▲▲影响项目的周边建筑物信息

━——可不包含该属性信息

△——宜包含该属性信息

▲——应包含该属性信息

6.3.3各专业信息深度见表3～表8，表中并未列出公路工程各专业中涉及到的所有分类及信息，应用

中可根据实际情况制定各专业所需要的信息深度。

6.3.4路线专业信息深度宜符合表3的规定。

表3路线专业信息深度表

工程信息L1L2L3L4备注

一般路线▲▲▲▲

平交口路线△▲▲▲

路线类型

互通立交路线△▲▲▲

其他路线△△▲▲广场区路线、临时路线

属性宜包含：起终点桩号、坐标、方位角、直线长度

平面直线△▲▲▲

等。

属性宜包含：起终点桩号、坐标、方位角、转角、曲

平面线平面圆曲线△▲▲▲

线半径、曲线长度等。

属性宜包含：起终点桩号、坐标、方位角、转角、起

平面缓和曲线△▲▲▲

终点半径、曲线长度等。

路线模型

属性宜包含：起终点桩号、高程、直线段长度、直线

纵断面直线
