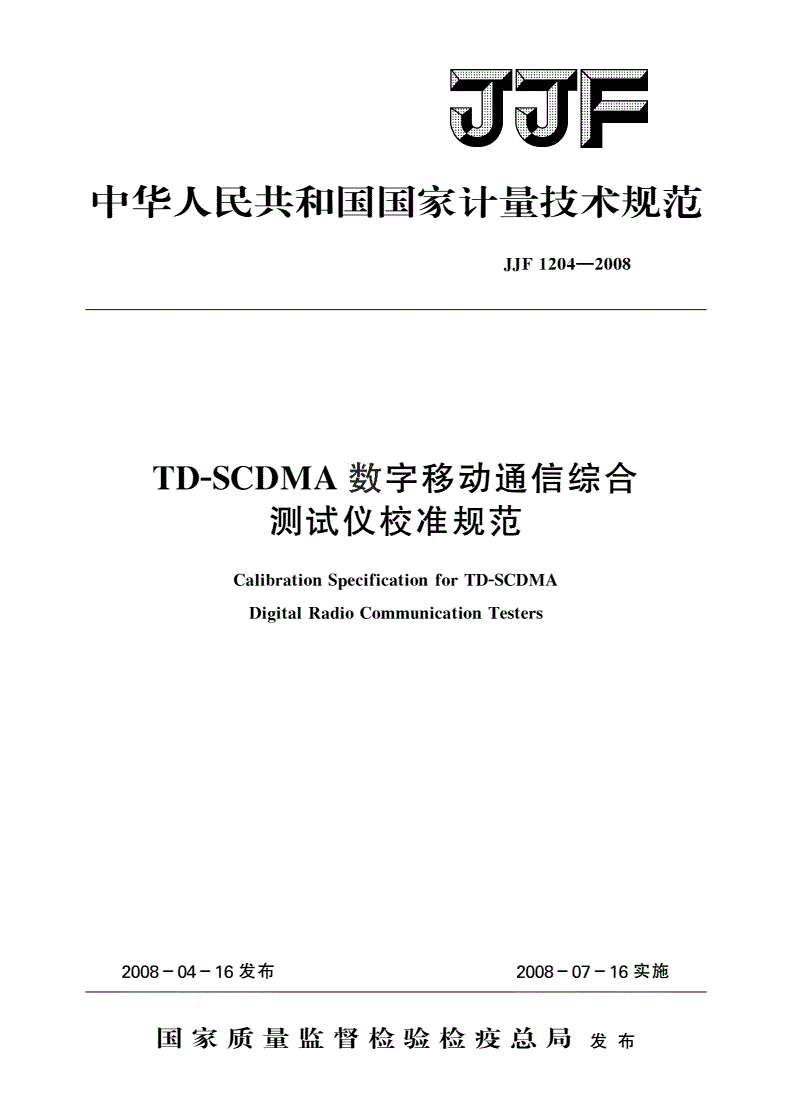

JJF 1204-2008 TD-SCDMA数字移动通信综合测试仪校准规范

中华人民共和国国家计量技术规范

JJF1204-2008

TD-SCDMA数字移动通信综合

测试仪校准规范

CalibrationSpecificationforTD-SCDMA

DigitalRadioCommunicationTesters

2008-04-16发布

2008一07-16实施

国家质量监督检验检疫总局发布

TestersCalibrationTD-SCDMACommunicationfor1204--2008

JJF1204-2008

TD-SCDMA数字移动通信

综合测试仪校准规范

JJF1204-2008

CalibrationSpecificationforTD-SCDMA

DigitalRadioCommunicationTesters

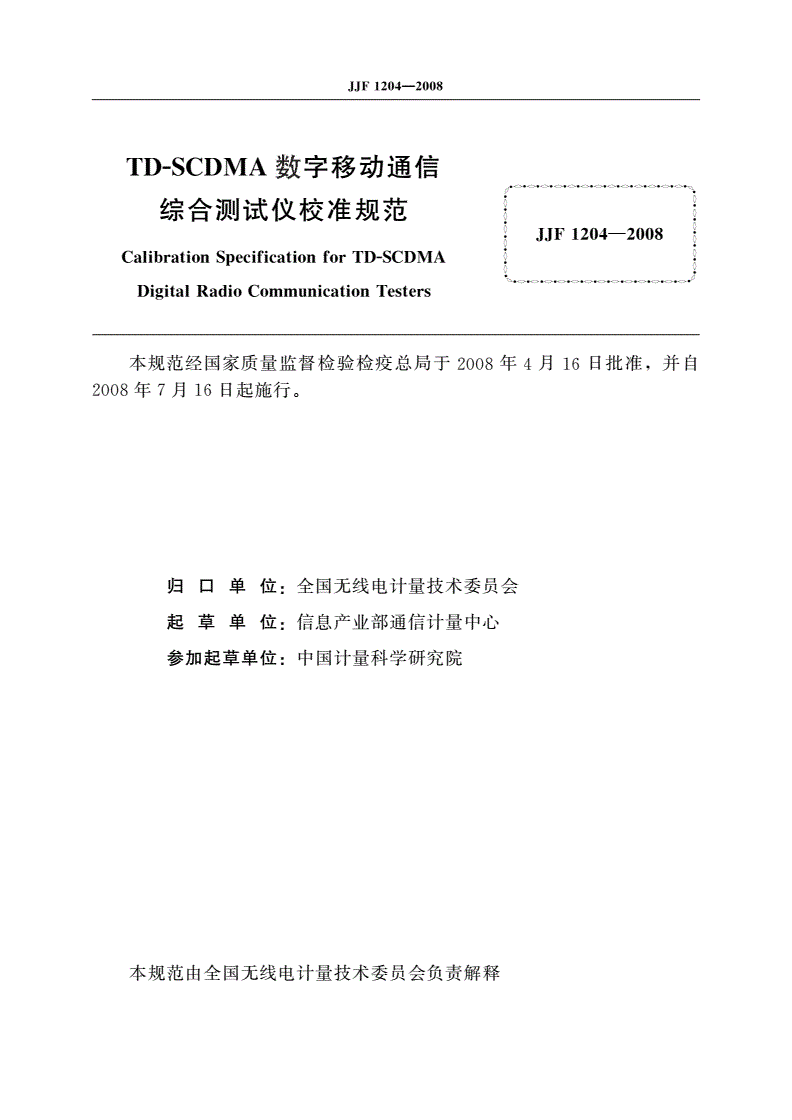

本规范经国家质量监督检验检疫总局于2008年4月16日批准，并自

2008年7月16日起施行。

归口单位:全国无线电计量技术委员会

起草单位:信息产业部通信计量中心

参加起草单位:中国计量科学研究院

本规范由全国无线电计量技术委员会负责解释

TestersCalibrationTD-SCDMACommunicationfori1204--20081204li2008

JJF1204-2008

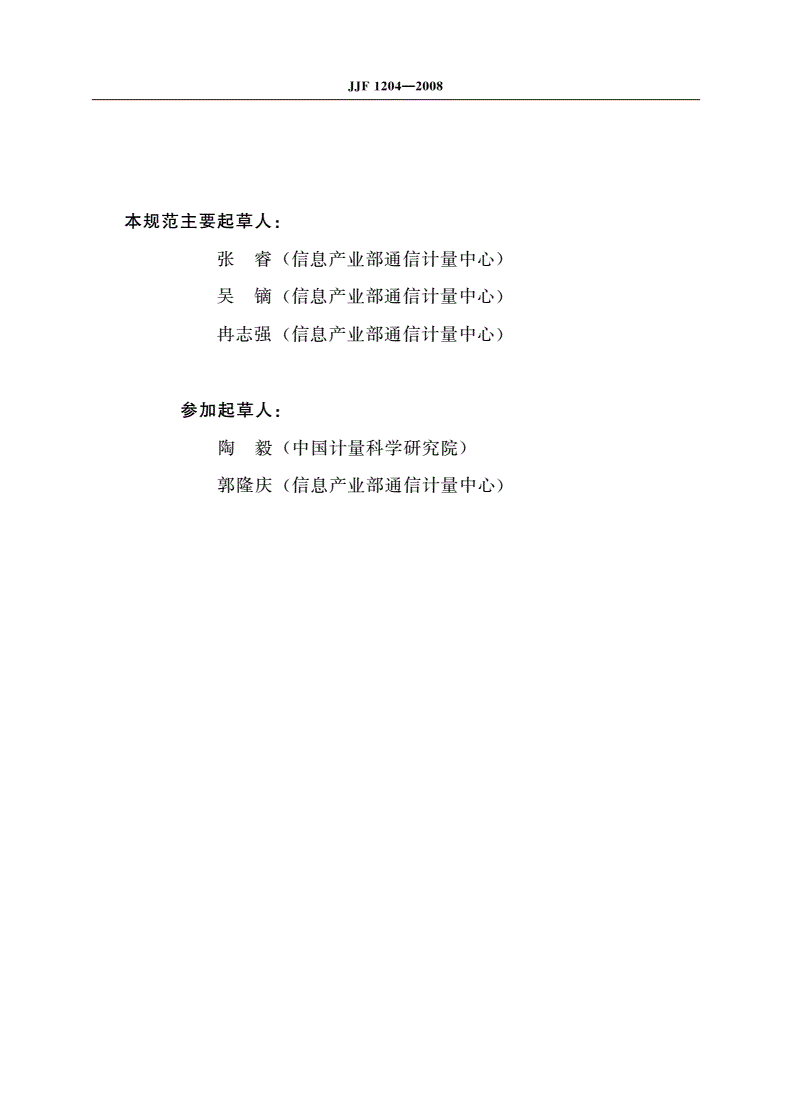

本规范主要起草人:

张睿(信息产业部通信计量中心)

吴惰(信息产业部通信计量中心)

冉志强(信息产业部通信计量中心)

参加起草人:

陶毅(中国计量科学研究院)

郭隆庆(信息产业部通信计量中心)

JJF1204-2008

目录

l范围………………·…………….(1)

2号|用文献………………..……………(1)

3术语和定义………·…………….(1)

4概述………………...………………(1)

5计量特性………(1)

5.1参考晶体振荡器………(1)

5.2射频信号发生单元……………..……(1)

5.3TD-SCDMA数字信号发生单元…….(1)

5.4射频功率分析单元…….(2)

5.5TD-SCDMA数字调制分析单元……………..(川

5.6音频信号发生单元(2)

5.7音频分析单元……(们

5.8射频端口…………(们

6校准条件……二(2)

6.1环境条件………(υ

6.2校准所用计量标准、仪表设备…·…...(川

7校准项目和校准方法…………………(川

7.1外观及工作正常性检奈………………..(川

7.2功能检查…………...…….(门

7.3参考晶体振荡器输出频率准确度…………….(门

7.1射频信号发生单元………..…………………..(5)

7.5T~SCDMA信号发生单元…………(8)

7.6射频功率分析单元…………………..(12)

7.7TD-SCDMA分析单元数字调制质量参数……………...(13)

7.8音频信号发生单元…………………·υω

7.9音频分析单元………………(1日

7.10射频输入输出端口……………………(]6)

8校准结果表达……………·………E…..(16)

9复校时间间隔……..………-…………….(17)

附录A校准记录表格…………………..……(1创

22345一o22227．55．35．57．7lTD

JJF1204-2008

TD-SCDMA数字移动通信综合测试仪校准规范

1范围

木规范规定rTD-SCDMA(TimeDivision~SynchronousCodeDivisionMultiple

Access，时分同步的码分多址接入)数字移动通信综合测试仪(以下简称TD-SCDMA

综测仪)的校准项目、方法及数据处理，适用于TD-SCDMA综测仪的校准。

251用文献

JJF1065--2000射频通信测试仪校准规范

3术语和定义

邻道泄漏比(ACLR)定义为发射信道内平均功率与相邻信道上的测得平均功率之

比。

4概述

TD-SCDMA综测仪是由参考晶体振荡器、数字调制信号发生单元、功率分析单

元、数字解调分析单元、音'频信号发生单元、音频分析单元和频谱分析单元等构成的综

合测试仪器，主要用于TD-SCDMA数字移动通信基站和移动电话的测试。

5计量特性

5.1参考晶体振荡器

5.1.1频率10MHz

5.1.2准确度.土1X106

5.2射频信号发生单元

5.2.1频率范围30MHz~2.7GHz

5.2.2频率最大允许误差:士1X10-'

5.2.3功率电平范围-120dBm~-10dBm

5.2.4功率电平最大允许误差:士1.0dB

5.2.5二次谐波<-25dBc

5.2.6二分之一次谐波<-40dBc

5.2.7非谐波<-50dBc

5.2.8单边带相位噪声<-100dBc/Hz偏置频率20kHz

5.3TD-SCDMA数字信号发生单元

5.3.1TD-SCDMA信号发生波形质最(p):>0.99

5.3.2TD-SCDMA误差矢量幅度(EVM):均方根误差矢量幅度:S;;2.5%，峰值误差

矢量幅度:S;;5%。

MHzMHz～2．76GHzCodekHzdBmdBdBedBcdBc5．3．15．3．2dBm～一1011204--20085．3Division

JJF1204-2008

5.3.3频率误差:最大允许误差土10Hz

5.3.4相位误差:最大允许误差土40

5.3.5TD-SCDMA占用带宽WSW):<1.6MHz

5.3.6邻道功率比=频偏1.6MHz邻道功率lt二三33dB.

频偏3.2MHz邻道功率比注4:，dB

5.3.7码域功率·注21dB

5.3.8频谱发射模板

上限/dBc

测量滤波器中心频率点的频率偏移j.测量带宽

卜一→一一-

O.815MHz~j，<1.015MHz:10kHz:1"--1,1X(6f!MHz~O.8)

-一一→一一一-一一

1.015MHz三-;;j，、<1.815MHz30kHz3，，~11X(61/MHz"-O.~)

←一一一一-一-→一一-十一一一一

1.815MHz~j;，<2.3MHz:10kHz"'):1-25X(6J!MHz-1.8)

卜一一…一-

2.3MHz~f，<4MHz1MHz-1臼

5.4射频功率分析单元

5.4.1频率范围30MHz~2.7GHz

5.4.2功率电平测量范罔-65dBm~十30dBm;

5.4.3最大允许误差:士0.5dB

5.5TD-SCDMA数字调制分析单元

5.5.1TD-SCDMA波形质量(p):测量范围0.9~1.0;误差:土O.003

5.5.2TD-SCDMA误差矢量幅度(EVM):测量范用0%~21%;误差:士2.5%

5.6音频信号发生单元

5.6.1频率范围及最大允许误差lOOHz~20kHz;士0.025%

5.6.2电平范回及最大允许误差1V~5VCRMS);士1.,,%

汪RMS:RootMeanSquarc，均方根值。

5.7音频分析单元

5.7.1音频频率分析仪

5.7.1.1频率范闸20Hz~20kHz

5.7.1.2频率最大允许误差.士0.02%

5.7.2音频电平分析仪

5.7.2.1频率范围20H元~20kHz

5.、7.2.2电月二范罔20mV~5V(RMS);

5.7.2.3电压最大允许误差:士3%

5.8射频端口

5.8.1电l王驻波比三三1.3

6校准条件

6.1环境条件

2

MHzMHzMHzMH2MHzMHz～2．7HzkHzkI-Iz—40GHz53035305．3．5dB530kHz5．55．5．15．6．2d13dBdB5．5．25．6．15．7．1．15．7．2．1dBm～+30l1．811204--20085

JJF1204-2008

6.1.1环境温度(23士5)(

6.1.2相对湿度<80%RH

6.1.3电源电床及频率(220士10)V.50Hz士2Hz

6.1.4满足周围无强电磁场「扰及元影响校准系统正常工作的机械振动。

6.2校准所用计量标准、仪表设备

6.2.1功率计及功率探头

频率范围10MHz~3GHz

功率测量范围-70dBm~卡20dBm

参考功率测量最大允许误差z土3.5%

6.2.2频率计数器

频率范围10Hz~3GHz

频率计数最大允许误差:土5X10-8

6.2.3信号发生器(带TD-SCDMA调制功能)

频率范周250kHz~3GHz

输出功率电平范围-136dBm~+16dBm

功率电平最大允许误差::!::0.9dB

6.2.4频谱分析仪

频率范围3Hz~8GHz

电平测量范围:一120dBm~十30dBm

6.2.5驻波比电桥

频率范围100MHz~3GHz

方向性100MHz~lGHz:36dB;

1GHz~2.5GHz:32dB

射频端口回损测量最大允许误差::!::1.0dB

6.2.6网络分析仪

频率范围100MHz~3GHz

方向性>10dB

射频端口回损测量最大允许误差.士1.0dB

6.2.7功率放大器

频率范围10MHz~3GHz

放大增益>30dB

最大输出功率3W

6.2.8矢量信号分析仪

TD-SCDMA数字解调分析仪波形质量误差测量:士0.001

TD-SCDMA数字解调分析仪均方根误差矢量幅度误差测量:土0.5%

TD-SCDMA数字解调分析仪调制幅度误差测量:士(0.67dB~O.76dBJ

6.2.9音频信号发生器

频率范围1Hz~30kHz

3

MHz～3MHz～lMHz～3MHz～3Hz～3Hz～8Hz～30GHzGHzGHzGHZGHzGHzGHz～2．5kHzkHz～3f3dBmdBmdBdBmdBdBdBdBdBm～+16dBm～+30dB～o．76101IZ04--2008+20dBm

JJF1204-2008

电压范围20mV~5V(RMS);

6.2.10数字电压表

频率范围1Hz~30kHz

电压测量范围20mV~10V<RMS);

电压测量允许误差:士0.3%;

注z以上技术指标不作合格性判别，仅提供参考。

7校准项目和校准方法

校准项目见表1校准项目表。

表1校准项目表

序号项目名称

1

外观及工作正常性检查

2

功能检查

3参考晶体振荡器输出频率准确度

射频信号发生单兀

14

频率准确度

5

输出电平

6

频i普纯度

7

单边带相位噪声

TD-SCDMA信号发生单元

8

数字调制质量参数

9

占用带宽

10码域功率

11

邻道功率比

12

频i普发射模板

13

输出功率

射频功率分析单兀

「

14

小功率电平测量

15

中功率电平测量

TD-SCDMA分析单兀

16

数字调制质量参数

号音频信号发生单兀

17

频率准确度

18

输出电压

音频分析尊兀

19频率准确度

20

电压

21射频输入输出端电压驻波比

4

Hz～3044kHz8962202l735l101l12131415161718191204--2008

JJF1204-2008

7.1外观及工作正常性检查

7.1.1TD-SCDMA综测仪应有说明书及全部配套附件。

7.1.2TD-SCDMA综测仪各开关、旋钮、按键等应安装牢固，调节正常。仪表不应

有影响电气性能的机械损伤。

7.1.3进行以下校准时.TD-SCDMA综测仪及校准用设备应按规定先预热半个小时。

7.2功能检查

])仪器连接如图1所示。

rD-SCDMA移动|射频输入输出

装有测试USIM卡

通信综测仪.

TD.SCDMA移动电话

图1功能检查

2)将TD-SCDMA综测仪设置在信令工作方式，丁A作在if号音模式下，打开移动电

话开关，以便进行小区注册。

3)小反注册之后，仪器呼叫手机进行主叫检查，此时于机应响铃，按子机的接听

键，仪器应显示通话状态，按下仪器挂机键进行挂机检查，此时TD-SCDMA综测仪应

退出通话状态。然后从手机拨任意一个号码发出，以便进行被叫检查.TD-SCDMA综

测仪也应进入通话状态。

。进行阴声检查，对于机的麦克风讲话，应能在于机的耳机巾昕到回声。

5)进行误比特率功能检查，保持仪器的通话状态，能够进行误比特率、误块率测

试功能，在附录表A，l中对应结果位置填写通过。

6)将TD-SCDMA综ìM~仪设置在信令工作方式，工作在数据模式下，打开移动电

话开关，进行小区注册。

7)能够测量邻道泄漏比、占用带宽、频谱辐射模板和频谱监控，在附录表A.l中

对应结果位置填写通过。

7.3参考晶体振荡器输出频率准确度

])仪器连接如图2所示。

IOMHz

TD-SCDMA移动|参考输出输入

通信综合测试仪

图2参考输附频率准确度

2)将TD-SCDMA综ìM~仪参考输出端接到频率计数器的输入端，频率计数器设置

。.001Hz的频率分辨力，民l频率计数器上读出频率实际值/50并记录于附录A表

A.2

0

7,1射频信号发生单元

7.4.1频率准确度

])仪器连接如图3所示。

5

0．0017．17．1．17．1．21204--2008

JJF1204-2008

射频

TD-SCDMA移动|输出输入

通信综合测试仪

图3射频信号发生单元频率准确度

2)将TD--SCDMA综测仪选择射频信号发生单元，模式置为CW(载波)，设置射

频信号发生单元输出为一10dBm，频率为射频频率范围的最低频率儿，频率计数器设

置为0.1Hz的频率分辨力，测量实际的频率值力，并记录于附录A表A.3

0

3)根据附录A表A.3中的频率设置改变射频信号发生单元输出频率，重复步骤

2)一直到射频频率范围的最高频率。

7.4.2输出电平

。仪器连接如图4所示。

1M丽了iJJJ$it

图4射频信号发生单元电平

2)在TD--SCDMA综测仪上选择射频信号发生单元CW模式，选择进行校准所用

的射频输入输出端口，将相应的射频输入输出端口的衰减设为零。设置射频频率为

2010.8MHz，射频输出电平为最高电平{如一10dBm)，从功率计上读取实际功率电

A

平值P值，记录予附录表A.4。

L

注:需要手动设置校准因子的功率汁，应根据所测量的频率设置功率计的校准因子。

3)保持TD--SCDMA综测仪射频输出电平不变，用N型电缆将TD--SCDMA综测

仪射频输出与频谱分析仪〈以下简称频谱仪)的射频输入相连接。在频谱仪上，将中心

频率设置为2010.8MHz，参考电平设置为-5dBm，输入衰减设置为6dB，分辨力带

宽设置为300Hz，扫频带宽10kH~，并且使噪声电平小于参考电平100dB左右，将标

记功能(Marker)设置为峰值电平跟踪，打开平均功能.平均数为20次，记录标记

(Marker)处的稳定功率电平值孔子附录A表A.4。

4)保持频谱仪的设置不变，然后将TD--SCDMA综测仪的射频信号发生器单元输

出电平从10dBm减小5dB，也就是一15dBm，这时在频谱仪读出标记处稳定功率电

平值已并记录于附录A表A.4

0

5)由式(1)计算被测功率电平一15dBm的实际值P'记录于附录A表A.4中

S

的一15dBm对应的行中。

(l)

P,=PL+(P2-P1)

6

6010．82010．81204—2008

Jj}'1204-2008

6)TDSCDMA综切，!~仪的射频信号发生器单元输出电平按每步减小5dB来继续设

置，重复步骤的~日，将电平一直测量到45dBrn为止。

7)将Tl)cSCDMA综测仪射频输出与功率汁探头输入连接。

8)将TI}-SCDMA综视~仪射频信号发生单元输出电平改为50dBm，从功率计i支

出功率电平值矶，记录F附录A表A.4巾的一50dBm对应的行巾。

的Tl)cSCDMA综测仪射频输出电平保持在一50dBm，重复步骤3)(其中频谱仪

参考电平设置改为一50dBm)，重复步骤4)~们，将电平→直测结到120dBm为止。

10)根据附录A表A.4中不同的射频频率上重复步骤1)~9)。

注:在使用频谱仪时，扫频带宽和参考电平安要求设置以后.应保持不变。

7.4.3频谱纯度

1)仪表连接如阁5所示。

射频输出

频谱分析仪

综合测试仪

射频输入

阁5射频信号发生单元频谱纯度

2)TD-SCDMA综测仪选择射频信号发生单元的cw模式，选择进行校准所用的

射频输入输出端口，将相应的射频输入输出端口的衰减设为零。设置射频频率为

2010.8MHz，射频输出电平为一15dBm(可根据不同仪器型号和端口的情况.设置

最大输出功率电平)。

3)使用N型电缆将TnSCDMA综测仪的射Jþýj输出与频谱仪的射频输入相连，设

置频谱仪扫频带宽(Span)为10kHz，分辨力带宽(RB'I可)小于1kHz，参考电平设

置在一10dBm上，使用标记(Marker)峰值跟踪功能，将中心频率设置为相应频率

点，并测量基波功率电平L，(2010.8MHz)、二次谐波功率电子L，(4021.6MHz)、

次谐波功率电平L，(6032.4MHz)和1/2次分谐波功率电平L1I2(1005.4MHz)，并接

式(2)、式(3)和式(4)计算-二次谐波和1/2次分谐泼的频谱纯度，记录于附录A

表A.4中。

二次谐波a,=L,-L,(2)

二二次谐波a3=L3-L,C:')

1/2次谐i皮μ"2=L.，-L，(.1)

，

1)根据附录A表A.5巾所示改变输出电平和频率重复步骤2)~3)。

5)根据仪器性能测量说明书中射频信号发生器单元杂散信号频谱纯度的要求设置

射频信号发生器单元的输出功率电平和频率值，将频谱仪的中心频率设置为射频信号发

生器单元的输出频率，并濒IJ出基波功率电平Ll'然后再设置为杂散信号频率点，寻找

并测量非谐波点(杂散信号频率点)的功率电子LII'并按式(6)计算非谐波频谱纯

度，并记录于附录A表A.5(2.杂散信号、11，谐波)中o

/

021．6032．42010．8010．8005．41204--2008

.JJF1204-2008

非谐波(杂散信号a作=L非-L1(5)

6)根据附录A表A.5(2.杂散信号、非谐波)中所示改变输出电平和频率重复步

骤5)0

7.4.4单边带相位噪声

1)仪表连接如图6所示。

射频输出

频谐分析仪

射频输入

图6射频信号发生单元单边带相位噪声

2)TD-SCDMA综测仪选择射频信号发生单元.CW模式，选择进行校准所用的射

频输入输出端日，将相应的射频输入输出端口的衰减设置为零，输出频率设置为

2010.8MHz.电平为一15dBmo

3)使用N型电缆将TD-SCDMA综狈~仪的射频输出与频谱仪的射频输入相连，设

置频谱仪中心频率(CenterFrequency)为2010.8MHz，扫频带宽(Span)为50

kHz.分辨力带宽(RBW)小于1kHz.参考电平设置在-10dBm上，使用标记

(Marker)功能，测量裁波功率电平C(dBm)和偏离载波20kHz(偏置频率)处的功

率电平L，(dBm).记录于附录A表A.6

0

(6)计算:

的射频信号发生单元单边带相位噪声按式

;;E(2010.8MHz.20kHz)=L,-L，一101g[RBW(Hz)J(6)

5)在不同的偏置频率，并改变相应的扫频带宽(一般为2.5倍的偏置频率).重复

步骤2)~4)。

7.5TD-SCDMA信号发生单元

7.5.1TD-SCDMA信号发生单元数字调制质量参数

1)仪表连接如图7所示。

输射出频

m综。试仪移动

3--R

合川A频谱分析仪

通

则

射频I(带TD-SCDMA功能)

输入

图7TD-SCDMA信号发牛单元

2)TD-SCDMA综测仪选择TD-SCDMA信号发生单元模式，将输出频率设置为

2010.8MHz.打开TD-SCDMA数字调制.TD-SCDMA总功率设置为20dBm.设

置TD-SCDMA调制信号的时隙。(下行)和下行导频时隙(DwPTS)为打开状态，两

个时隙功率都设置为3dB(相对于总功率下降的值，不是指绝对功率值).同时关闭

其他时隙。

8

8010．8010．8212010．82010．8207．57．5．1loMHZ10MHz1204--2008一

JJF1204…2008

3)将矢蛤信号分析仪的中心频旦在设竣为2010.8MHz.参考叶'!.lfLi过税设资为…15

dBm或白动(或者在输入功率咆'Jl-不过载的情况下，参考咆ijZ.i鼓楼尽可能的接近输入
