GB 24910-2010 钢板冲压扣件

ICS91.220

P97

中华人民共和国国家标准

—

GB249102010

钢板冲压扣件

Steellateunchedcouler

ppp

2010-08-09发布2011-06-01实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

—

GB249102010

前言

、、、、、,。

本标准5.15.25.35.55.85.9的技术内容是强制性的其余条款是推荐性的

本标准参考了日本标准—《钢管脚手架》。

JISA89511995

本标准的附录为资料性附录。

A

本标准由中华人民共和国住房和城乡建设部提出。

本标准由住房和城乡建设部建筑工程标准技术归口单位归口。

:。

本标准负责起草单位中国建筑科学研究院

:、、

本标准参加起草单位姜堰市蓝天金属冲件厂国家建筑工程质量监督检验中心中国建筑金属结

、、。

构协会建筑扣件委员会乌鲁木齐市聚银工贸有限责任公司廊坊凯博建设机械科技有限公司等

:、、、、、、。

本标准主要起草人王峰王溢章廉成湖孙翊翎郭玉增袁新国韦东

Ⅰ

—

GB249102010

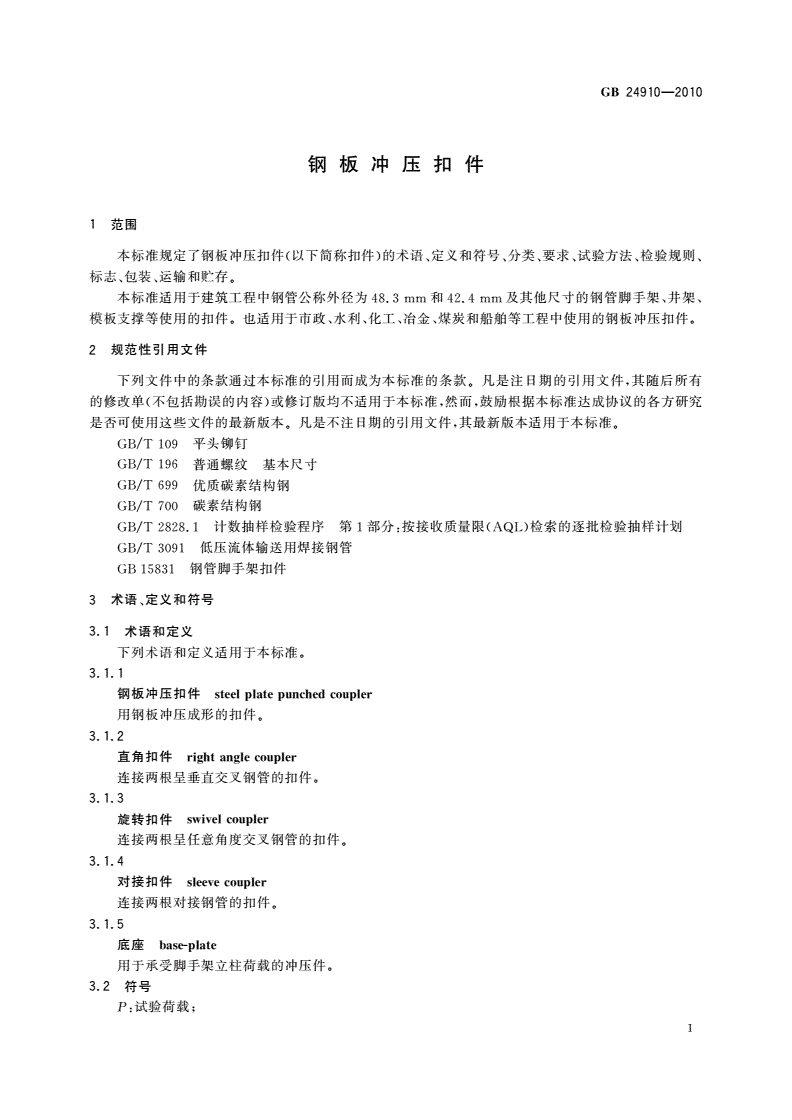

钢板冲压扣件

1范围

()、、、、、、

本标准规定了钢板冲压扣件以下简称扣件的术语定义和符号分类要求试验方法检验规则

、、。

标志包装运输和贮存

、、

本标准适用于建筑工程中钢管公称外径为和及其他尺寸的钢管脚手架井架

48.3mm42.4mm

。、、、、。

模板支撑等使用的扣件也适用于市政水利化工冶金煤炭和船舶等工程中使用的钢板冲压扣件

2规范性引用文件

。,

下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件其随后所有

(),,

的修改单不包括勘误的内容或修订版均不适用于本标准然而鼓励根据本标准达成协议的各方研究

。,。

是否可使用这些文件的最新版本凡是不注日期的引用文件其最新版本适用于本标准

/平头铆钉

GBT109

/普通螺纹基本尺寸

GBT196

/优质碳素结构钢

GBT699

/碳素结构钢

GBT700

/:()

计数抽样检验程序第部分按接收质量限检索的逐批检验抽样计划

GBT2828.11AQL

/低压流体输送用焊接钢管

GBT3091

GB15831钢管脚手架扣件

、

3术语定义和符号

3.1术语和定义

下列术语和定义适用于本标准。

3.1.1

钢板冲压扣件steellateunchedcouler

ppp

用钢板冲压成形的扣件。

3.1.2

直角扣件rihtanlecouler

ggp

连接两根呈垂直交叉钢管的扣件。

3.1.3

旋转扣件swivelcouler

p

连接两根呈任意角度交叉钢管的扣件。

3.1.4

对接扣件sleevecouler

p

连接两根对接钢管的扣件。

3.1.5

底座base-late

p

用于承受脚手架立柱荷载的冲压件。

3.2符号

:;

P试验荷载

1

—

GB249102010

:;

Δ抗拉试验的位移值

:。

Δ1横管的位移值

4分类

4.1主参数

,。

扣件主参数为钢管外径单位mm

4.2扣件型式

、、,。

扣件按结构型式分直角扣件旋转扣件对接扣件和底座扣件型式见图1

a)直角扣件b)旋转扣件

)对接扣件d)底座

c

图1扣件型式示意图

4.3代号

扣件代号:———钢板冲压扣件。

CYK

型式代号:———直角、———旋转、———对接、———底座。

ZUDDZ

:。

变型更新代号用大写汉语拼音字母表示

4.4扣件型号

、、、。:

扣件型号由扣件代号型式代号主参数变型更新代号和所执行标准号组成型号说明如下

—

△GB249102010

:

变型更新代号用大写汉语拼音字母表示

:,:

主参数脚手架钢管外径单位mm

型式代号:———直角;———旋转;———对接;———底座

ZUDDZ

扣件代号:

CYK

4.5标记示例

:,。

示例脚手架钢管外径为第一次变型更新的直角扣件

148.3mm

标记为:—

CYKZ48AGB249102010

:,。

示例脚手架钢管外径为第二次变
