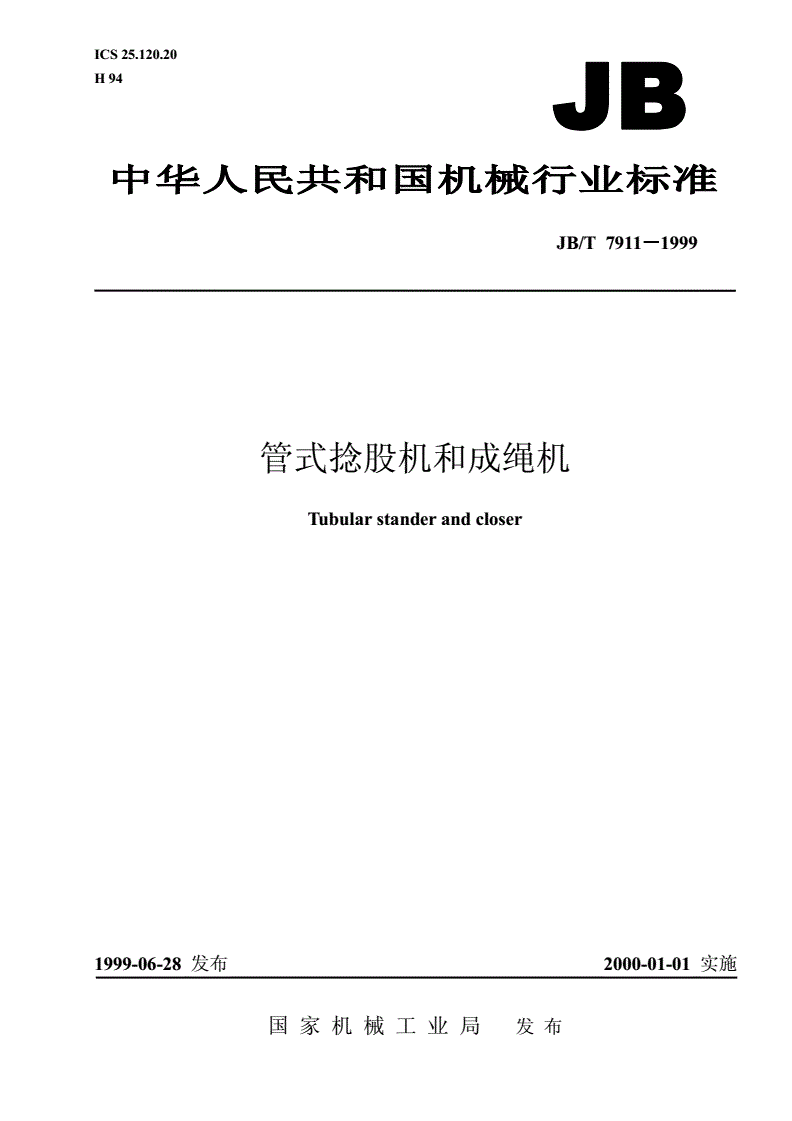

JB/T 7911-1999 管式捻股机和成绳机

ICS25.120.20

H94

JB/T7911999－－－1

管式捻股机和成绳机

Tubularstanderandcloser

1999-06-28发布2000-01-01实施

国家机械工业局发布

JB/T7911－－－－1999

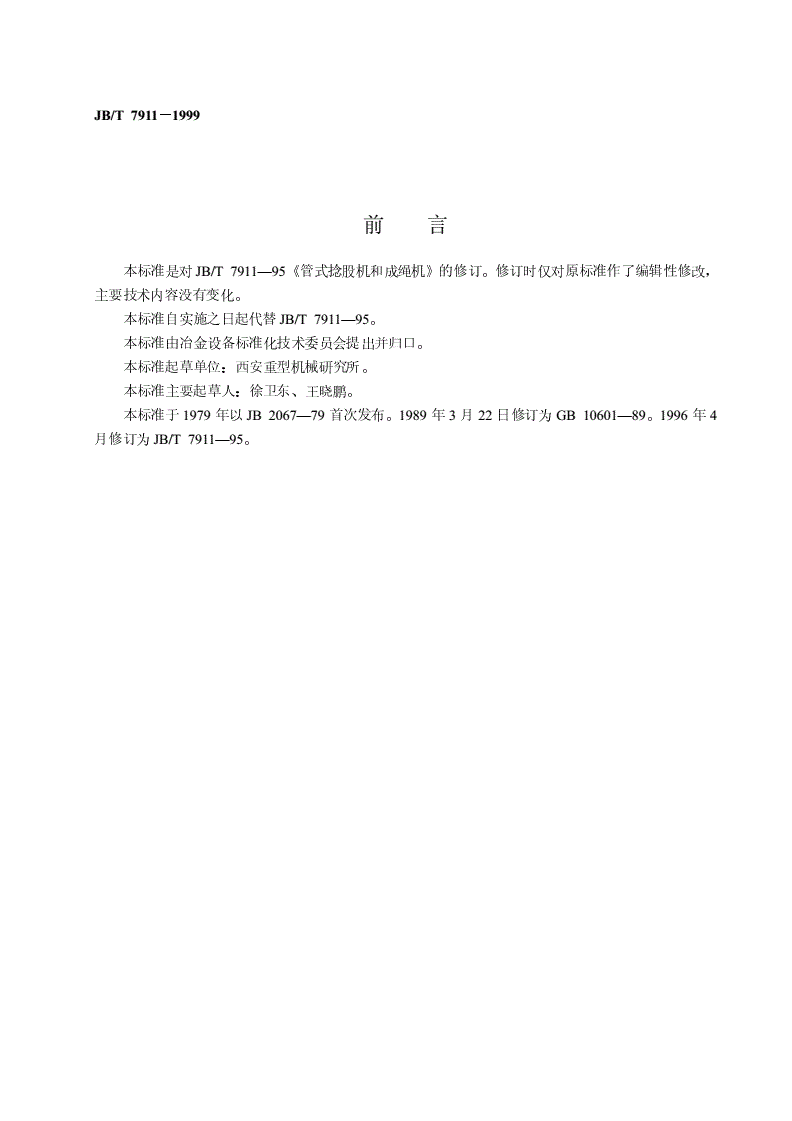

前言

本标准是对JB/T7911—95《管式捻股机和成绳机》的修订。修订时仅对原标准作了编辑性修改，

主要技术内容没有变化。

本标准自实施之日起代替JB/T7911—95。

本标准由冶金设备标准化技术委员会提出并归口。

本标准起草单位：西安重型机械研究所。

本标准主要起草人：徐卫东、王晓鹏。

本标准于1979年以JB2067—79首次发布。1989年3月22日修订为GB10601—89。1996年4

月修订为JB/T7911—95。

中华人民共和国机械行业标准

JB/T7911－－－－1999

管式捻股机和成绳机

代替JB/T7911—95

Tubularstanderandcloser

1范围

本标准规定了捻股机和成绳机的型式与基本参数，技术要求，试验方法与验收规则，包装、运输与

储存和制造保证。

本标准适用于捻制直径45mm以下钢丝绳的捻股机和成绳机。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB191—1990包装储运图示标志

GB/T1184—1996形状和位置公差未注公差值

GB/T13306—1991标牌

GB/T4879—1985防锈包装

GB/T10095—1988渐开线圆柱齿轮精度

JB/T3673—1999捻股机和成绳机用周转工字轮型式与尺寸

JB/T5000.3—1998重型机械通用技术条件焊接件

JB/T5000.4—1998重型机械通用技术条件铸铁件

JB/T5000.8—1998重型机械通用技术条件锻件

JB/T5000.12—1998重型机械通用技术条件涂装

JB/T5000.13—1998重型机械通用技术条件包装

3型式与基本参数

3.1管式捻股机及成绳机按其结构分为三种型式。

3.1.1托轮型（T）——旋转筒体用托轮支承。

3.1.2滚动轴承型（Z）——旋转筒体用大型滚动轴承支承。

3.1.3气垫轴承型（Q）——旋转筒体用压缩空气托浮的特殊轴承支承。

3.1.4每种型式有两种穿线方式。

3.1.4.1内穿线方式（N）——钢丝沿筒体内壁引出。

3.1.4.2外穿线方式（W）——钢丝沿筒体外壁引出。

3.2管式捻股机和成绳机的型号

3.2.1型号

国家机械工业局1999-06-28批准2000-01-01实施

1

JB/T7911－－－－1999

a）型号表示方法如下：

G·×–××–×

工字轮外径，mm

工字轮个数

设计次序（2、3、4…）

分离标点

穿线方式

N—内穿线

W—外穿线（可省略）

型式

T—托轮型

Z—滚动轴承型

Q—气垫轴承型

机种
