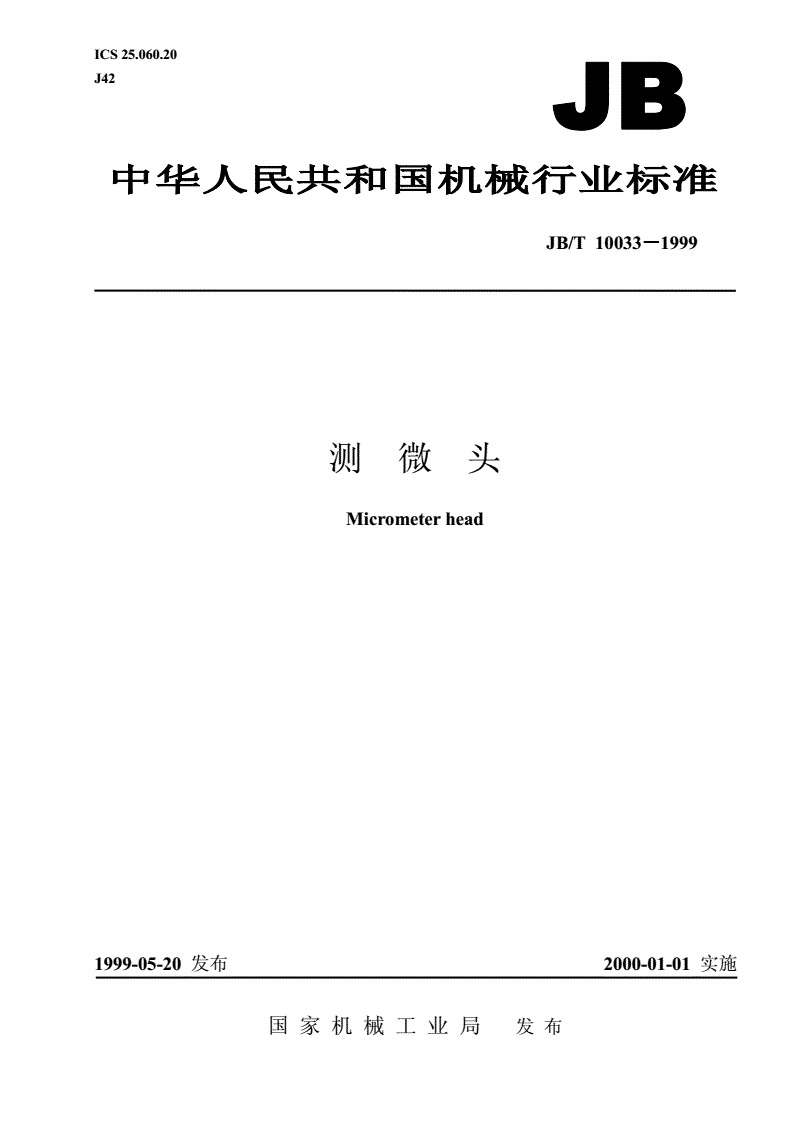

JB/T 10033-1999 测微头

ICS25.060.20

J42

JB/T10033999－－－1

测微头

Micrometerhead

1999-05-20发布2000-01-01实施

国家机械工业局发布

JB/T10033－－－－1999

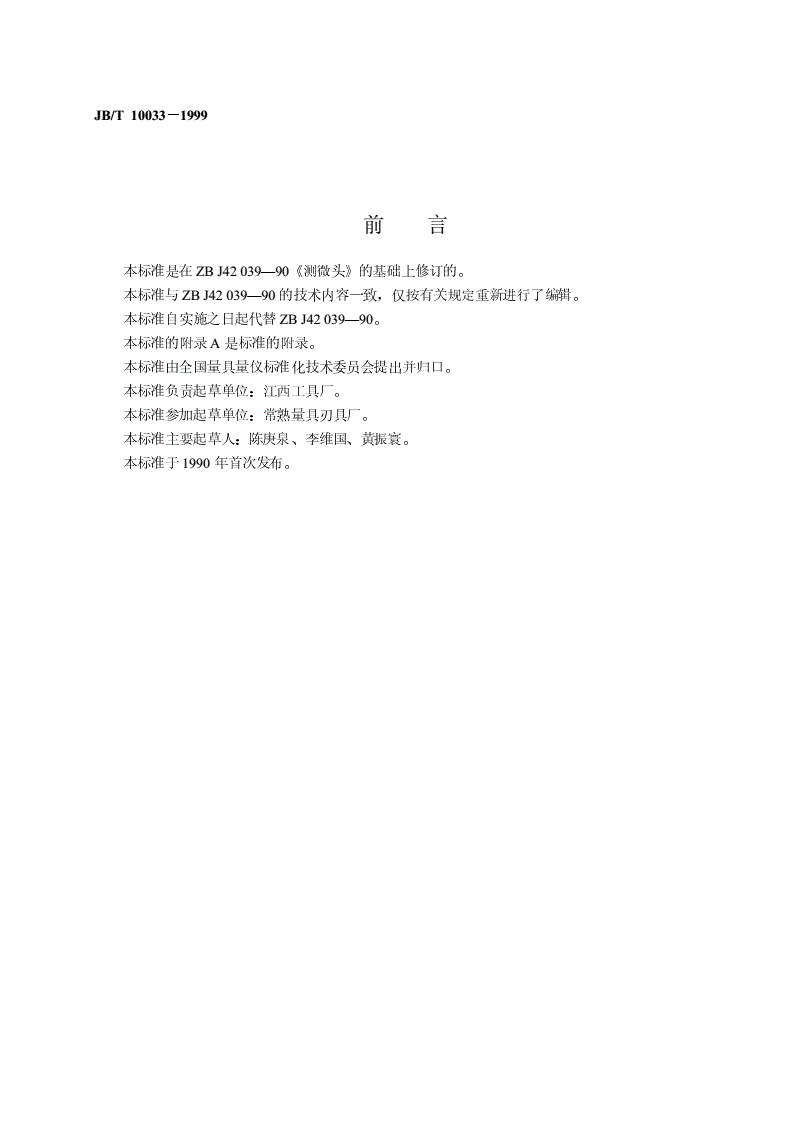

前言

本标准是在ZBJ42039—90《测微头》的基础上修订的。

本标准与ZBJ42039—90的技术内容一致，仅按有关规定重新进行了编辑。

本标准自实施之日起代替ZBJ42039—90。

本标准的附录A是标准的附录。

本标准由全国量具量仪标准化技术委员会提出并归口。

本标准负责起草单位：江西工具厂。

本标准参加起草单位：常熟量具刃具厂。

本标准主要起草人：陈庚泉、李维国、黄振寰。

本标准于1990年首次发布。

中华人民共和国机械行业标准

JB/T10033－－－－1999

测微头

代替ZBJ42039—90

Micrometerhead

1范围

本标准规定了测微头的型式、基本参数、尺寸、技术要求、检验规则、标志与包装。

本标准适用于分度值为0.01mm、0.001mm，测微螺杆螺纹的螺距为0.5mm或1mm，测量范围为

0~15、0~25和0~50mm的测微头。

2定义

本标准采用下列定义。

2.1测微头

利用螺旋副原理，对测微螺杆轴向移动量进行读数并备有安装部位的测量器具。

2.2测微头的移动偏差

沿测微螺杆全量程得到的读数偏差曲线。曲线的最高点与最低点在纵坐标上的差值。

3型式、基本参数与尺寸

3.1推荐测微头的型式见图1~图5（图示仅作图解说明，不供表示详细结构之用）。

图1Ⅰ型测微头

图2Ⅱ型测微头

国家机械工业局1999-05-20批准2000-01-01实施

1

JB/T10033－－－－1999

图3Ⅲ型测微头

图4Ⅳ型测微头

图5Ⅴ型测微头

2

JB/T10033－－－－1999

3.2测微头测量范围为0~15mm，0~25mm，0~50mm。

3.3固定套管的刻度数字，除了特别规定以外，应参照表1的规定。

表1mm

测量范围
