GY/T 306.1-2017 有线电视网络光纤到户系统技术规范 第1部分：总体技术要求

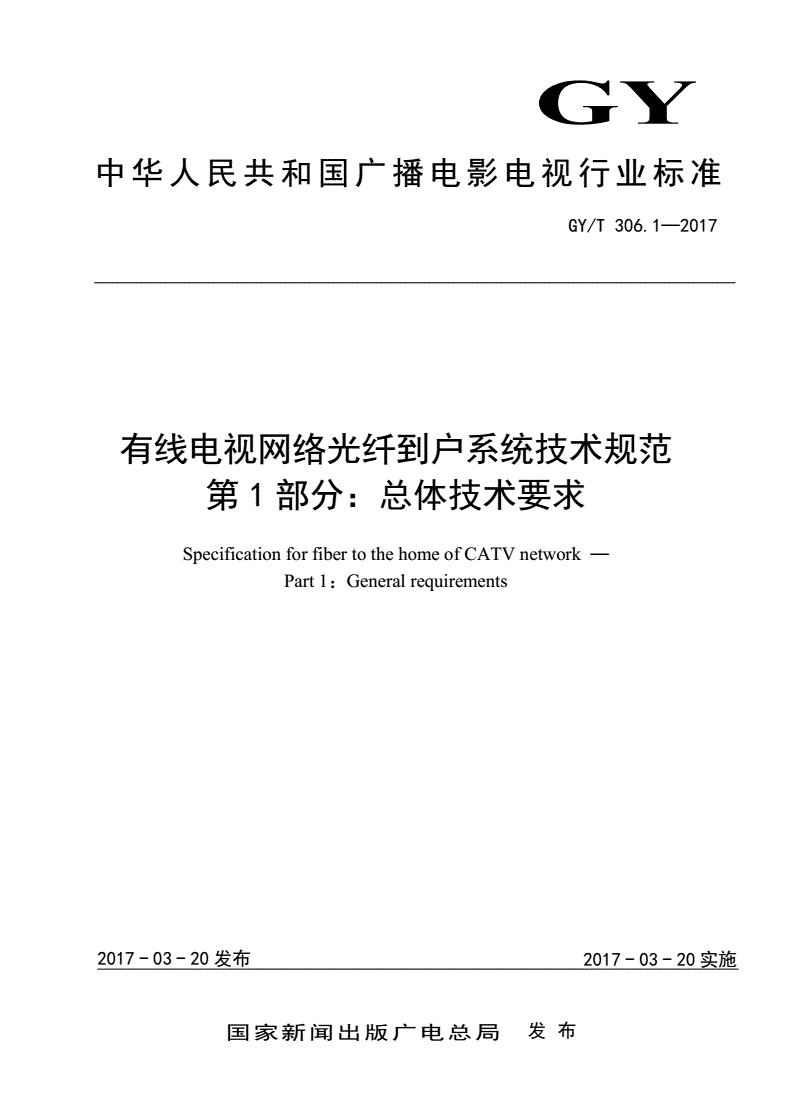

GY

中华人民共和国广播电影电视行业标准

GY/T306.1—2017

有线电视网络光纤到户系统技术规范

第1部分：总体技术要求

SpecificationforfibertothehomeofCATVnetwork—

Part1：Generalrequirements

2017-03-20发布2017-03-20实施

国家新闻出版广电总局发布

GY/T306.1—2017

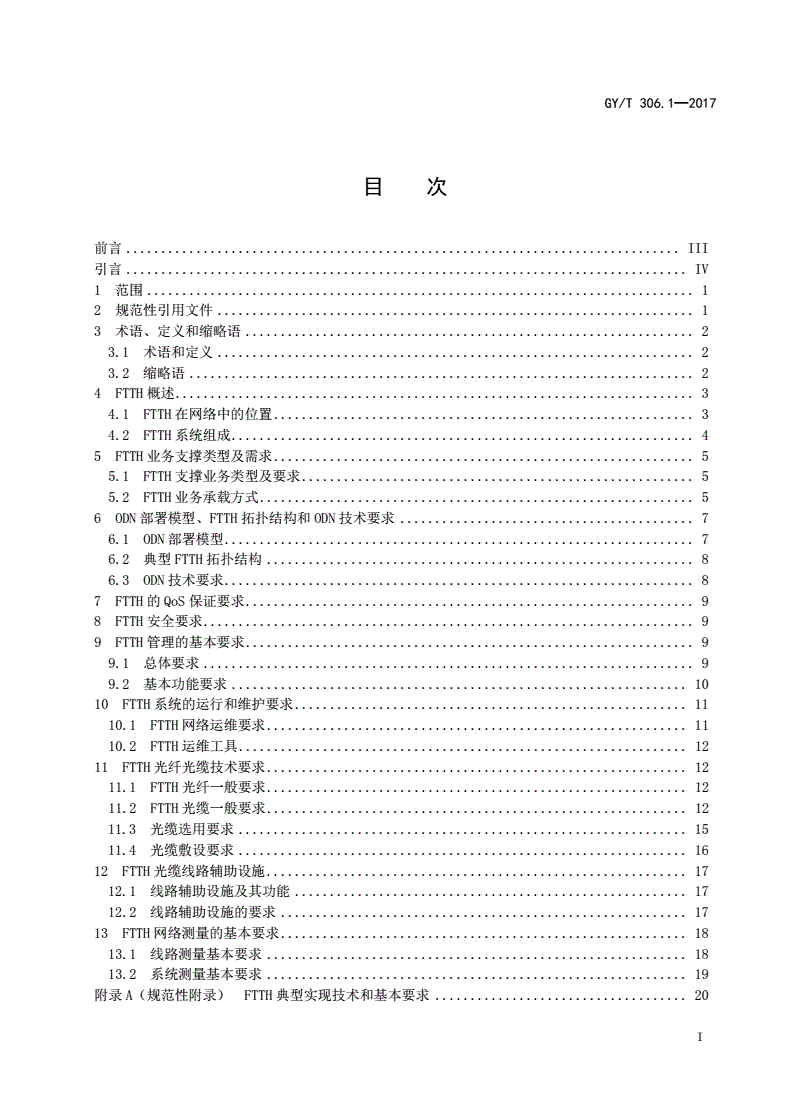

目次

前言...............................................................................III

引言................................................................................IV

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语、定义和缩略语................................................................2

3.1术语和定义....................................................................2

3.2缩略语........................................................................2

4FTTH概述..........................................................................3

4.1FTTH在网络中的位置............................................................3

4.2FTTH系统组成..................................................................4

5FTTH业务支撑类型及需求............................................................5

5.1FTTH支撑业务类型及要求........................................................5

5.2FTTH业务承载方式..............................................................5

6ODN部署模型、FTTH拓扑结构和ODN技术要求..........................................7

6.1ODN部署模型...................................................................7

6.2典型FTTH拓扑结构.............................................................8

6.3ODN技术要求...................................................................8

7FTTH的QoS保证要求................................................................9

8FTTH安全要求......................................................................9

9FTTH管理的基本要求................................................................9

9.1总体要求......................................................................9

9.2基本功能要求.................................................................10

10FTTH系统的运行和维护要求........................................................11

10.1FTTH网络运维要求............................................................11

10.2FTTH运维工具................................................................12

11FTTH光纤光缆技术要求............................................................12

11.1FTTH光纤一般要求............................................................12

11.2FTTH光缆一般要求............................................................12

11.3光缆选用要求................................................................15

11.4光缆敷设要求................................................................16

12FTTH光缆线路辅助设施............................................................17

12.1线路辅助设施及其功能........................................................17

12.2线路辅助设施的要求..........................................................17

13FTTH网络测量的基本要求..........................................................18

13.1线路测量基本要求............................................................18

13.2系统测量基本要求............................................................19

附录A（规范性附录）FTTH典型实现技术和基本要求....................................20

I

GY/T306.1—2017

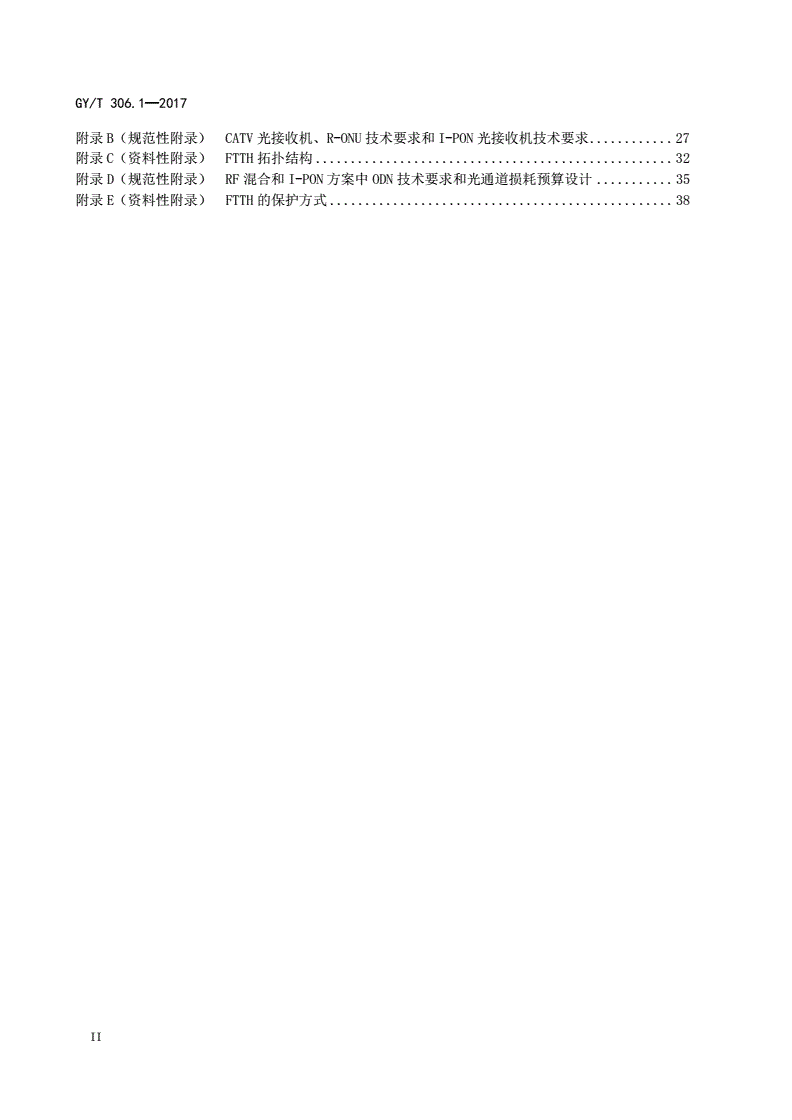

附录B（规范性附录）CATV光接收机、R-ONU技术要求和I-PON光接收机技术要求............27

附录C（资料性附录）FTTH拓扑结构...................................................32

附录D（规范性附录）RF混合和I-PON方案中ODN技术要求和光通道损耗预算设计...........35

附录E（资料性附录）FTTH的保护方式.................................................38

II

GY/T306.1—2017

前言

GY/T306《有线电视网络光纤到户系统技术规范》计划发布以下部分：

——第1部分：总体技术要求；

——第2部分：网络管理；

——第3部分：设备一致性；

——第4部分：网络运维。

本部分为GY/T306的第1部分。

本部分按照GB/T1.1—2009给出的规则起草。

本部分由全国广播电影电视标准化技术委员会（SAC/TC239）归口。

本部分起草单位：国家新闻出版广电总局广播电视规划院、中国广播电视网络有限公司、内蒙古广

播电视网络集团有限公司、湖北省广播电视信息网络股份有限公司、贵州省广播电视信息网络股份有限

公司、河北广电信息网络集团股份有限公司、北京歌华有线电视网络股份有限公司、北方联合广播电视

网络股份有限公司、吉视传媒股份有限公司、黑龙江广播电视网络股份有限公司、天津广播电视网络有

限公司、国家新闻出版广电总局广播科学研究院、中广电广播电影电视设计研究院、成都广达新网科技

股份有限公司、北京吉视汇通科技有限责任公司、江苏亿通高科技股份有限公司、苏州云普通讯技术有

限公司、武汉长光科技有限公司、无锡路通视信网络股份有限公司、成都康特电子高新科技有限责任公

司、凌云天博光电科技股份有限公司、中兴通讯股份有限公司、江苏亨通光电股份有限公司、浙江省广

电科技股份有限公司。

本部分主要起草人：李忠炤、秦䶮龙、李学明、李凤祥、傅力军、张海峰、鞠宏、王兆恒、徐军、

曾春、王磊、杨军山、宋治、孙黎丽、林如俭、龙永庆、施玉海、聂明杰、高峰、白鹤、刘江、孙柏华、

宋振芹、张庆满、苟明宇、胡保民、李俊、李力、周喆、杨家胜、成显武、佟海京、王世伟、吴孝彪。

III

GY/T306.1—2017

引言

本部分的发布机构提请注意，声明符合本部分时，可能使用涉及本部分有关内容的相关授权的和正

在申请的专利如下：

序号标准章条号专利名称

1A.3光纤接收装置

2A.3集成电路及数据处理方法

3A.3网络数据传输系统中的数据发送前端

4A.3网络数据传输系统中的数据接收终端

5A.3网络数据传输系统

6A.3光传输系统

7A.3基于PON的双向IP化CATV光纤网

本部分的发布机构对于该专利的真实性、有效性和范围无任何立场。

该专利持有人已向本部分的发布机构保证，他愿意同任何申请人在合理且无歧视的条款和条件下，

就专利授权许可进行谈判。该专利持有人的声明已在本部分的发布机构备案，相关信息可以通过以下联

系方式获得：

专利权利人联系地址联系人邮政编码电话电子邮件

北京吉视汇通

北京市丰台区海鹰路8号院

科技有限责任徐志慧10007015201231606xuzhihui@

金伟凯大厦3号楼北区4层

公司

吉视传媒股份吉林省长春市新民大街

吴迪1300210431-8878902277817578@

有限公司1027-1号

武汉长光科技

武汉市洪山区邮科院路88号田明43007313808603825tianming@

有限公司

请注意除上述专利外，本部分的某些内容仍可能涉及专利。本部分的发布机构不承担识别这些专

利的责任。

IV

GY/T306.1-2017

有线电视网络光纤到户系统技术规范

第1部分：总体技术要求

1范围

GY/T306的本部分规定了有线电视网络光纤到户（FTTH）的体系结构和总体要求、FTTH用光缆及线

路辅助设施的基本要求以及FTTH用器材和设备的技术要求。

本部分适用于有线电视网络光纤到户（FTTH）网络建设和系统设备的研发、生产和使用。

2规范性引用文件

下列文件对于本部分的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本部

分。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本部分。

GB/T9771.1—2008通信用单模光纤第1部分：非色散位移单模光纤特性

GB/T9771.3—2008通信用单模光纤第3部分：波长段扩展的非色散位移单模光纤特性

GB/T13993.4—2014通信光缆系列第4部分：接入网用室外光缆

GY/T221—2006有线数字电视系统技术要求和测量方法

GY/T266—2012NGB宽带接入系统C-DOCSIS技术规范

YD/T778—2011光纤配线架

YD/T814.1—2013光缆接头盒第1部分：室外光缆接头盒

YD/T925—2009光缆终端盒

YD/T988—2015通信光缆交接箱

YD/T1171—2015IP网络技术要求网络性能参数与指标

YD/T1258.1—2015室内光缆系列第1部分：总则

YD/T1258.2—2009室内光缆系列第2部分：终端光缆组件用单芯和双芯光缆

YD/T1258.3—2009室内光缆系列第3部分：房屋布线用单芯和双芯光缆

YD/T1258.4—2005室内光缆系列第四部分多芯光缆

YD/T1258.5—2005室内光缆系列第五部分光纤带光缆

YD/T1475—2006接入网技术要求——基于以太网方式的无源光网络（EPON）

YD/T1949—2009接入网技术要求——吉比特的无源光网络（GPON）

YD/T1954—2013接入网用弯曲损耗不敏感单模光纤特性

YD/T2274—2011接入网技术要求10Gbit/s以太网无源光网络（10G-EPON）

YD/T2402—2012接入网技术要求10Gbit/s无源光网络（XG-PON）

ETSIES202488接入和终端（AT）；交互式有线电视业务的第二代传输系统-IP电缆调制解调器

（AccessandTerminals(AT);SecondGenerationTransmissionSystemsforInteractiveCable

TelevisionServices-IPCableModems）

ETSIES302878接入、终端、传输和多路技术（ATTM）；交互式有线电视业务的第3代传输系统

-IP电缆调制解调器（Access,Terminals,TransmissionandMultiplexing(ATTM);ThirdGeneration

TransmissionSystemsforInteractiveCableTelevisionServices-IPCableModems）

1

GY/T306.1—2017

IEEE802.3信息技术—系统间的通信和信息交换—局域网和城域网—特定要求第3部分：

CSMA/CD接入方法和物理层规范（IEEEStandardforInformationtechnology-Telecommunications

andinformationexchangebetweensystems-Localandmetropolitanareanetworks-Specific

requirementsPart3:Carriersensemultipleaccesswithcollisiondetection(CSMA/CD)access

methodandphysicallayerspecifications）

ANSI/SCTE174—2010光纤到户中基于光纤传输射频信号的规范（RadioFrequencyoverGlass

Fiber-to-the-HomeSpecification）

3术语、定义和缩略语

3.1术语和定义

下列术语和定义适用于本部分。

3.1.1

光纤到户fibertothehome；FTTH

有线电视网络或其他网络中，仅用光纤媒质连接接入网局端和家庭住宅的接入方式。

3.1.2

RF混合RFoverlay

基于射频广播技术和PON技术的一种光纤到户技术方案，其广播通道采用了射频广播技术，双向交

互部分采用PON技术。

3.1.3

I-PON

基于万兆IP广播技术和PON技术的一种光纤到户技术方案，将万兆以太网技术应用于单向广播网，

双向交互部分采用PON技术。

3.2缩略语

下列缩略语适用于本部分。

AGC自动增益控制（AutomaticGainControl）

ARP地址解析协议（AddressResolutionProtocol）

BER比特误码率（BitErrorRate）

CMTSCableModem局端系统（CableModemTerminalSystem）

CPE用户端设备（CustomerPremisesEquipment）

CSO复合二次差拍（CompositeSecondOrderBeat）

CTB复合三次差拍（CompositeTripleBeat）

CW载波（CarrierWave）

DHCP动态主机配置协议（DynamicHostConfigurationProtocol）

DoS拒绝服务（DenialofService）

DP分配点（DistributionPoint）

EPON基于以太网方式的无源光网络（EthernetPassiveOpticalNetwork）

FTP文件传输协议（FileTransferProtocol）

2

GY/T306.1-2017

GPON吉比特无源光网络（Gigabit-capablePassiveOpticalNetwork）

HFC光纤同轴电缆混合网（HybridFiberCoaxial）

HN家庭网络（HomeNetwork）

ICMPInternet控制报文协议（InternetControlMessageProtocol）

IGMPInternet组管理协议（InternetGroupManagementProtocol）

IP互联网协议（InternetProtocol）

LT线路局端（LineTerminal）

MER调制误差率（ModulationErrorRate）

MPTS多节目传输流（Multi-programTransportStream）

NMS网络管理系统（NetworkManagementSystem）

ODN光分配网络（OpticalDistributionNetwork）

ODP光分配平台（OpticalDistributionPlatform）

OMI光调制度（OpticalModulationIndex）

ONU光网络单元（OpticalNetworkUnit）

ORL光回损（OpticalReturnLoss）

OTDR光时域反射仪（OpticalTimeDomainReflectometer）

PON无源光网络（PassiveOpticalNetwork）

PRBS伪随机二进制系列（Pseudo-RandomBinarySequence）

QAM正交调幅（QuadratureAmplitudeModulation）

QoS服务质量（QualityofService）

R-ONU光纤射频传输ONU（RFoGONU）

RF射频（RadioFrequency）

RFoG光纤射频传输（RFoverGlass）

RTP实时传输协议（Real-timeTransportProtocol）

SLA服务等级协议（ServiceLevelAgreement）

SNI业务节点接口（ServiceNodeInterface）

SNMP简单网络管理协议（SimpleNetworkManagementProtocol）

SPTS单节目传输流（SingleProgramTransportStream）

TMN电信管理网（TelecommunicationsManagementNetwork）

UDP用户数据报协议（UserDatagramProtocol）

UNI用户网络接口（UserNetworkInterface）

4FTTH概述

4.1FTTH在网络中的位置

有线电视网络由骨干网、城域网和接入网组成，FTTH在整个网络中的位置如图1所示，其上联一侧

通过业务节点接口（SNI）连接到城域网交换节点，下联一侧通过用户网络接口（UNI）连接到电视、PC、

电话等用户端设备（CPE）或家庭网络（HN）。

3

GY/T306.1—2017

电视

广播与宽带

接入系统终端PC

电话

广播与宽带

ODN

骨干网和城域网接入系统头端

电视

PC

广播与宽带

接入系统终端电话

SNIFTTHUNI家庭网络

图1FTTH在整个网络中的位置

4.2FTTH系统组成

4.2.1概述

FTTH系统组成如图2所示。

用户端

配置系统网络管理系统

设备

广播与

宽带接入

系统终端

用户端

设备

广播与宽带接入

城域网ODNUNI

系统头端

SNI用户端

广播与设备

宽带接入

系统终端

网络侧光分配网络用户端

S/RR/S用户侧设备

S：光发送参考点R：光接收参考点

图2FTTH系统组成

按网络位置划分，FTTH系统的基本组成可划分为广播与宽带接入系统头端、光分配网络（ODN）、

广播与宽带接入系统终端、配置系统和网络管理系统（NMS）五部分。

4.2.2广播与宽带接入系统头端和广播与宽带接入系统终端

广播与宽带接入系统头端连接城域网交换节点和ODN，负责它们之间的数据转发，并通过城域网接

入网络管理及配置系统。

4

GY/T306.1-2017

广播与宽带接入系统终端连接ODN和用户端设备，负责它们之间的数据转发。典型的用户端设备包

括机顶盒、PC和家庭路由器等。用户端设备可以和接入系统终端集成在一个设备之中，也可以作为独立

的设备存在。

不论采用何种技术形式，广播与宽带接入系统头端和广播与宽带接入系统终端之间应能保证互通性。

4.2.3光分配网络（ODN）

ODN是FTTH系统中位于广播与宽带接入系统头端和广播与宽带接入系统终端之间的部分，它为接入

系统提供物理传输通道。ODN是由光纤、光分路器、光连接器等无源光器件组成的点对多点的网络。根

据应用场景不同，ODN也可以加入有源器件。

4.2.4配置系统和网络管理系统

配置系统和网络管理系统实现FTTH网络设备的管理及配置等功能。

5FTTH业务支撑类型及需求

5.1FTTH支撑业务类型及要求

FTTH承载的业务类型可分为：

——广播电视业务；

——宽带接入业务。

FTTH应支持广播电视业务，具备提供不少于6Gbps传输带宽的能力，同时具备传输不低于4K电视广

播业务的能力。

FTTH应具备提供1Gbps宽带接入业务的能力，同时具备面向更高带宽需求的平滑升级能力。

5.2FTTH业务承载方式

5.2.1概述

FTTH系统中，可通过以下两种方式实现业务承载：

——FTTH采用单纤方式承载业务，并通过不同光传输通道、频点划分或者IP实现广播电视业务和

宽带接入业务隔离；

——FTTH采用双纤方式承载业务，广播电视业务和宽带接入业务通过独立光纤传输。

5.2.2业务双纤承载方式

FTTH采用双纤方式承载业务时，广播与宽带接入系统由广播系统和宽带接入系统两部分组成，广播

电视业务和宽带接入业务分别通过独立光纤传输。

FTTH采用双纤方式承载业务时，系统架构如图3所示，其中广播电视业务和宽带接入业务通过相互

独立的平台承载，ODN需要采用双纤部署模式。

5

GY/T306.1—2017

网络侧光分配网络用户侧

广播电视业务分

广播系统头端光

器

广播电视业务

广播系统

终端

宽带接入

系统终端

宽带接入业务分宽带接入业务

宽带接入系统光

头端器

S/RR/S

图3FTTH采用双纤方式承载业务

FTTH采用双纤方式承载业务的典型技术实现方式包括RF混合的双纤三波方案和I-PON的双纤三波方

案，其技术实现及组网方案见附录A中A.1.2.1和A.3.2.1，相应的技术要求见A.1.3和A.3.3。RF混合系

统中，入户型光接收机技术要求见附录B中B.1和B.3。

5.2.3业务单纤承载方式

广播电视业务和宽带接入业务通过不同光传输通道承载

FTTH中广播电视业务和宽带接入业务通过不同光传输通道承载时，FTTH系统架构如图4所示，ODN

采用单纤部署模式，广播电视业务和宽带接入业务通过光波分复用实现多波长的单纤传输。

网络侧光分配网络用户侧

广播电视业务

λ1

广播系统头端

λ1广播电视业务

光光广播系统

分

合λ1/λ2λ1/λ2分终端

光

波波

λ3器λ3λ2

器器宽带接入

系统头端

宽带接入业务λ3宽带接入业务

宽带接入系统λ2

头端λ3

S/RR/S

图4广播电视业务和宽带接入业务通过不同光传输通道承载

FTTH采用单纤方式承载业务并通过不同光波长实现广播电视业务和宽带接入业务隔离的典型技术

实现方式包括RF混合的单纤三波方案和I-PON的单纤三波方案，其技术实现及组网方案见A.1.2.2和

A.3.2.2，相应的技术要求见A.1.3和A.3.3。

通过IP或频点划分实现广播电视业务和宽带接入业务隔离

通过IP或频点划分实现广播电视业务和宽带接入业务隔离时，FTTH系统架构如图5所示,其广播电视

业务和宽带接入业务通过同一个光传输通道承载。

6

GY/T306.1-2017

网络侧光分配网络用户侧

广播电视业务广播电视业务

分广播与宽

广播与宽带λ1λ1

光带接入系

接入系统头端

λ2器λ2统终端

宽带接入业务宽带接入业务

S/RR/S

图5FTTH通过IP或频点划分实现广播电视业务和宽带接入业务隔离

FTTH通过IP实现广播电视业务和宽带接入业务隔离的典型实现方式是通过PON系统的数据传输通道

同时承载广播电视业务和宽带接入业务，其组网方式和相应技术要求另行规定。

FTTH通过频点划分实现广播电视业务和宽带接入业务隔离的典型实现方式是采用DOCSIS或

C-DOCSIS技术将广播电视业务和宽带接入业务复用至不同频点后，通过RFoG技术在光网络上传输。RFoG

技术及其要求见A.2，R-ONU的技术要求见附录B.2。

6ODN部署模型、FTTH拓扑结构和ODN技术要求

6.1ODN部署模型

根据FTTH业务承载方式，FTTH中的ODN可以单纤部署，亦可双纤部署。

FTTH单纤部署模型如图6所示。

接入接入

系统系统

头端终端

分光器分光器

业务节点一级分光节点二级分光节点入户信息箱

图6ODN单纤部署模型

FTTH双纤部署模型如图7所示。

7

GY/T306.1—2017

接入接入

分光器分光器

系统系统

头端终端

分光器分光器

业务节点一级分光节点二级分光节点入户信息箱

图7ODN双纤部署模型

6.2典型
