JB/T 10014-1999 数显电感测量仪

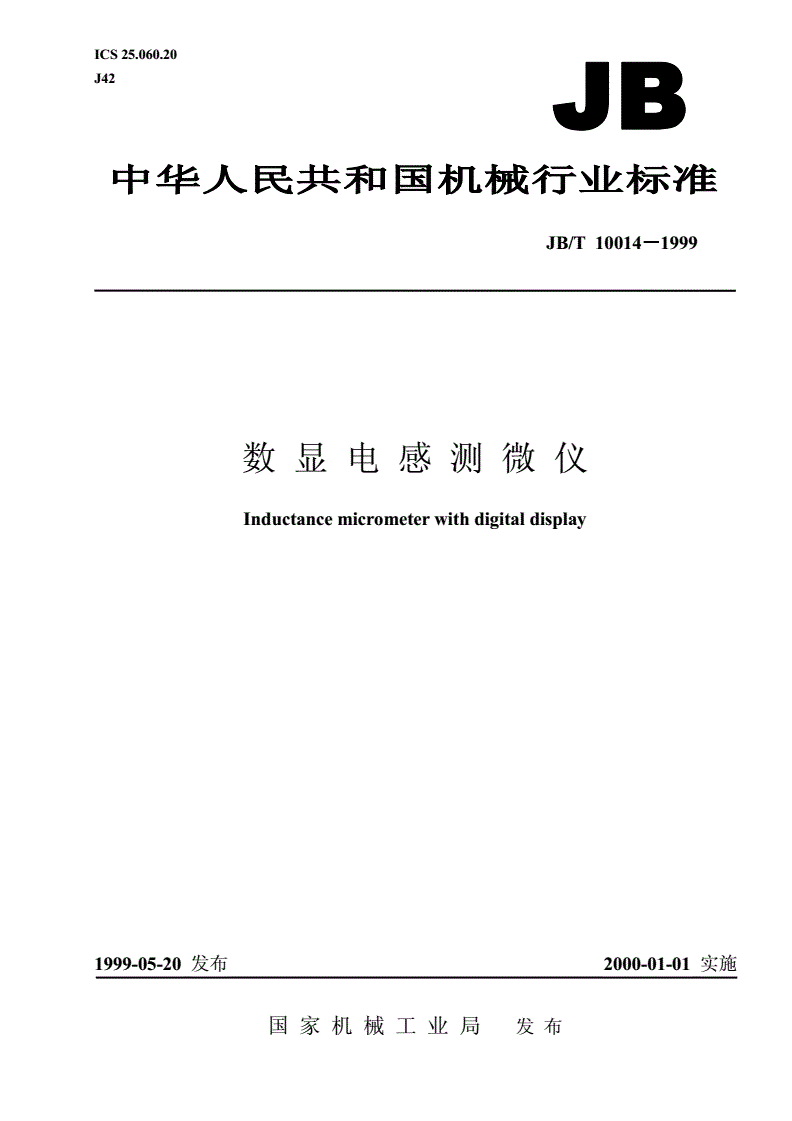

ICS25.060.20

J42

JB/T10014999－－－1

数显电感测微仪

Inductancemicrometerwithdigitaldisplay

1999-05-20发布2000-01-01实施

国家机械工业局发布

JB/T10014－－－－1999

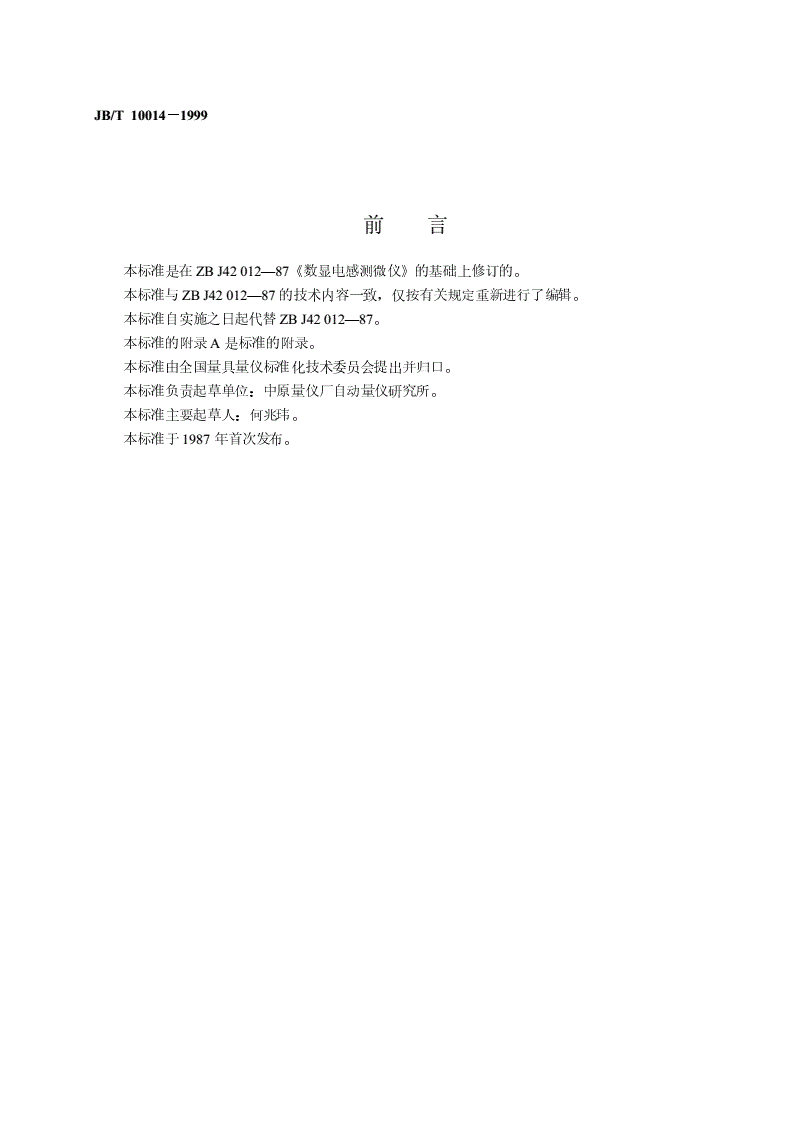

前言

本标准是在ZBJ42012—87《数显电感测微仪》的基础上修订的。

本标准与ZBJ42012—87的技术内容一致，仅按有关规定重新进行了编辑。

本标准自实施之日起代替ZBJ42012—87。

本标准的附录A是标准的附录。

本标准由全国量具量仪标准化技术委员会提出并归口。

本标准负责起草单位：中原量仪厂自动量仪研究所。

本标准主要起草人：何兆玮。

本标准于1987年首次发布。

中华人民共和国机械行业标准

JB/T10014－－－－1999

数显电感测微仪

代替ZBJ42012—87

Inductancemicrometerwithdigitaldisplay

1范围

本标准规定了数显电感测微仪的型式、名称、技术要求、标志与包装等。

本标准适用于分辨率为0.01μm、0.1μm、1μm的数显电感测微仪（以下简称测微仪）。

2定义

本标准采用下列定义。

2.1数显电感测微仪

它是一种由电感式传感器将被测尺寸的变化转换为电信号，并用数字显示出被测尺寸的比较测量仪

器。

3型式、名称

测微仪由数字显示器和传感器组成，其型式、主要部分名称及装夹尺寸见图1和图2（图示型式仅

供参考）。

图1数字显示器

图2轴向式传感器

4技术要求

4.1外观

表面不应有锈蚀、碰伤和镀层脱落等缺陷。各种标志、数字、刻线应正确、清晰。

国家机械工业局1999-05-20批准2000-01-01实施

1

JB/T10014－－－－1999

4.2相互作用

各紧固部分牢固可靠；各转动部分应灵活，不应有卡滞和松动现象。

4.3绝缘与耐压

当电压为500V时，电源插座的一个接线端与机壳之间的绝缘电阻应大于5MΩ；交流电压为1000V

时耐压试验1min，数字显示器不应有击穿现象。

4.4调零范围

调零范围应大于20μm。

4.5零位平衡

零位平衡应在±2个字范围内。

4.6示值变动性

示值变动性应不大于0.04μm。

4.7方向误差

方向误差应不大于0.08μm。

4.8回程误差

回程误差应不大于0.06μm。

4.9示值误差

各档测量范围内的示值误差应不超过式（1）的规定：

Δ=±(A×5.0%+)1………（1）

式中：Δ——示值误差，单位为字数；

A——理论显
