GB/T 11032-2010 交流无间隙金属氧化物避雷器

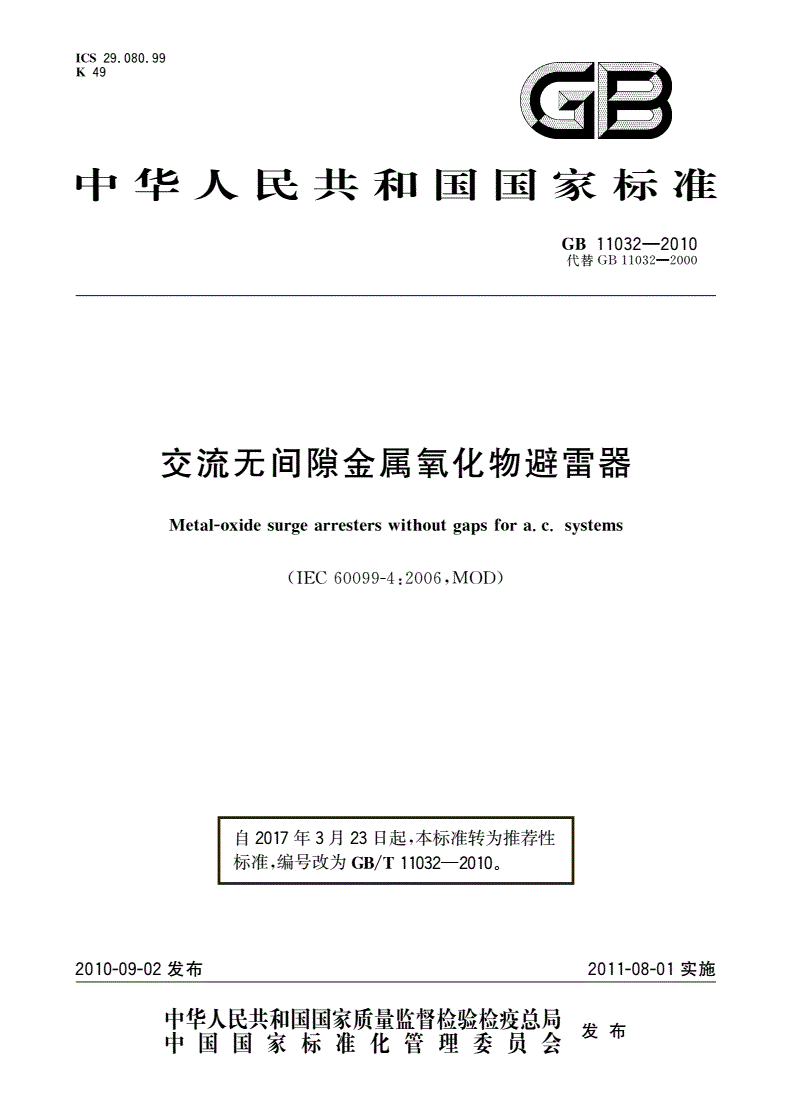

ICS29.080.99

K49

中华人民共和国国家标准

—

GB110322010

代替—

GB110322000

交流无间隙金属氧化物避雷器

Metal-oxidesurearresterswithoutasfora.c.sstems

ggpy

(:,)

IEC60099-42006MOD

,

自年月日起本标准转为推荐性

2017323

,/—。

标准编号改为GBT110322010

2010-09-02发布2011-08-01实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

—

GB110322010

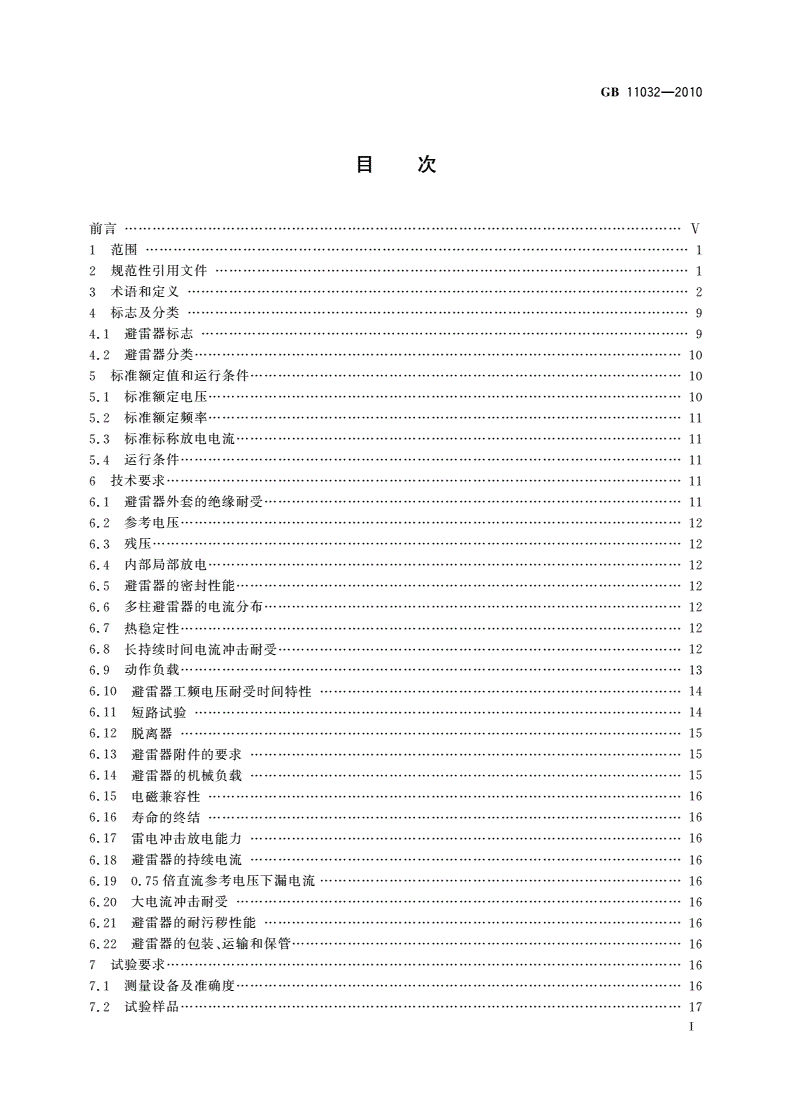

目次

前言…………………………Ⅴ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………2

4标志及分类………………9

4.1避雷器标志……………9

4.2避雷器分类……………10

5标准额定值和运行条件…………………10

5.1标准额定电压…………………………10

5.2标准额定频率…………………………11

5.3标准标称放电电流……………………11

5.4运行条件………………11

6技术要求…………………11

6.1避雷器外套的绝缘耐受………………11

6.2参考电压………………12

6.3残压……………………12

6.4内部局部放电…………………………12

6.5避雷器的密封性能……………………12

6.6多柱避雷器的电流分布………………12

6.7热稳定性………………12

6.8长持续时间电流冲击耐受……………12

6.9动作负载………………13

6.10避雷器工频电压耐受时间特性……………………14

6.11短路试验……………14

6.12脱离器………………15

6.13避雷器附件的要求…………………15

6.14避雷器的机械负载…………………15

6.15电磁兼容性…………………………16

6.16寿命的终结…………………………16

6.17雷电冲击放电能力…………………16

6.18避雷器的持续电流…………………16

6.190.75倍直流参考电压下漏电流……………………16

6.20大电流冲击耐受……………………16

6.21避雷器的耐污秽性能………………16

、

6.22避雷器的包装运输和保管…………16

7试验要求…………………16

7.1测量设备及准确度……………………16

7.2试验样品………………17

Ⅰ

—

GB110322010

()

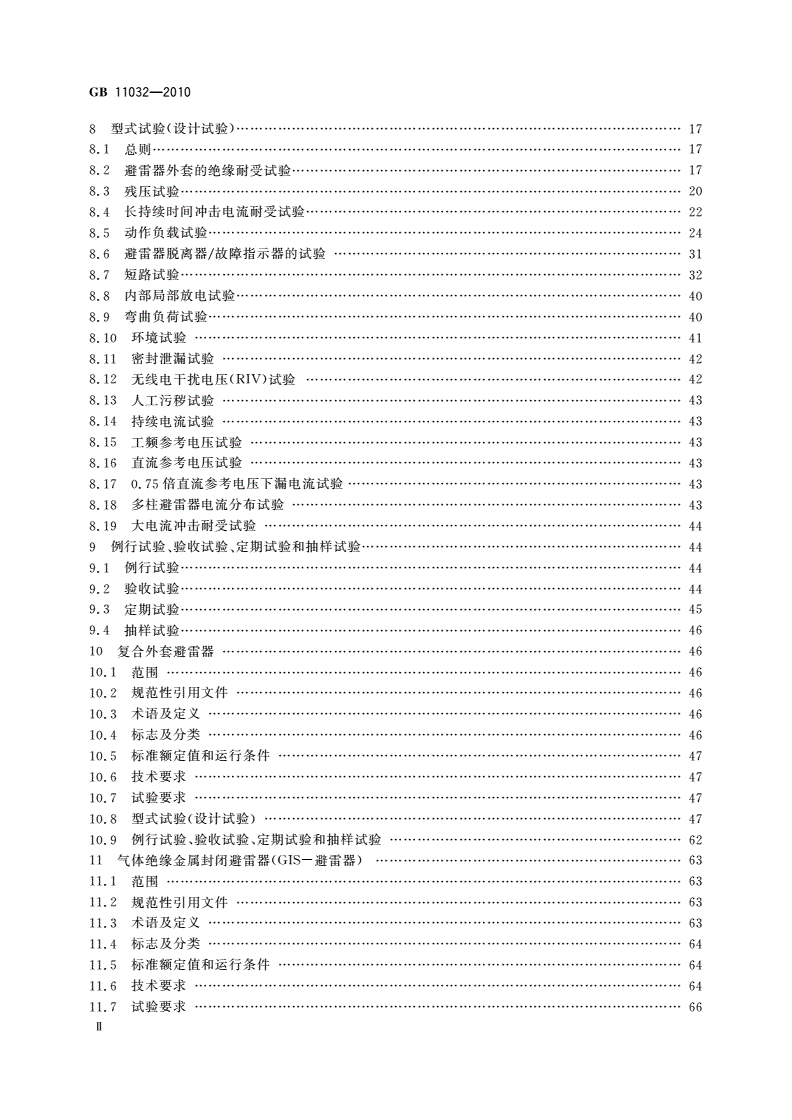

8型式试验设计试验……………………17

8.1总则……………………17

8.2避雷器外套的绝缘耐受试验…………17

8.3残压试验………………20

8.4长持续时间冲击电流耐受试验………………………22

8.5动作负载试验…………………………24

/

8.6避雷器脱离器故障指示器的试验…………………31

8.7短路试验………………32

8.8内部局部放电试验……………………40

8.9弯曲负荷试验…………………………40

8.10环境试验……………41

8.11密封泄漏试验………………………42

()

8.12无线电干扰电压RIV试验………………………42

8.13人工污秽试验………………………43

8.14持续电流试验………………………43

8.15工频参考电压试验…………………43

8.16直流参考电压试验…………………43

8.170.75倍直流参考电压下漏电流试验………………43

8.18多柱避雷器电流分布试验…………43

8.19大电流冲击耐受试验………………44

、、

9例行试验验收试验定期试验和抽样试验……………44

9.1例行试验………………44

9.2验收试验………………44

9.3定期试验………………45

9.4抽样试验………………46

10复合外套避雷器………………………46

10.1范围…………………46

10.2规范性引用文件……………………46

10.3术语及定义…………………………46

10.4标志及分类…………………………46

10.5标准额定值和运行条件……………47

10.6技术要求……………47

10.7试验要求……………47

()

10.8型式试验设计试验………………47

、、

10.9例行试验验收试验定期试验和抽样试验………62

()

11气体绝缘金属封闭避雷器GIS-避雷器…………63

11.1范围…………………63

11.2规范性引用文件……………………63

11.3术语及定义…………………………63

11.4标志及分类…………………………64

11.5标准额定值和运行条件……………64

11.6技术要求……………64

11.7试验要求……………66

Ⅱ

—

GB110322010

()

11.8型式试验设计试验…………………
