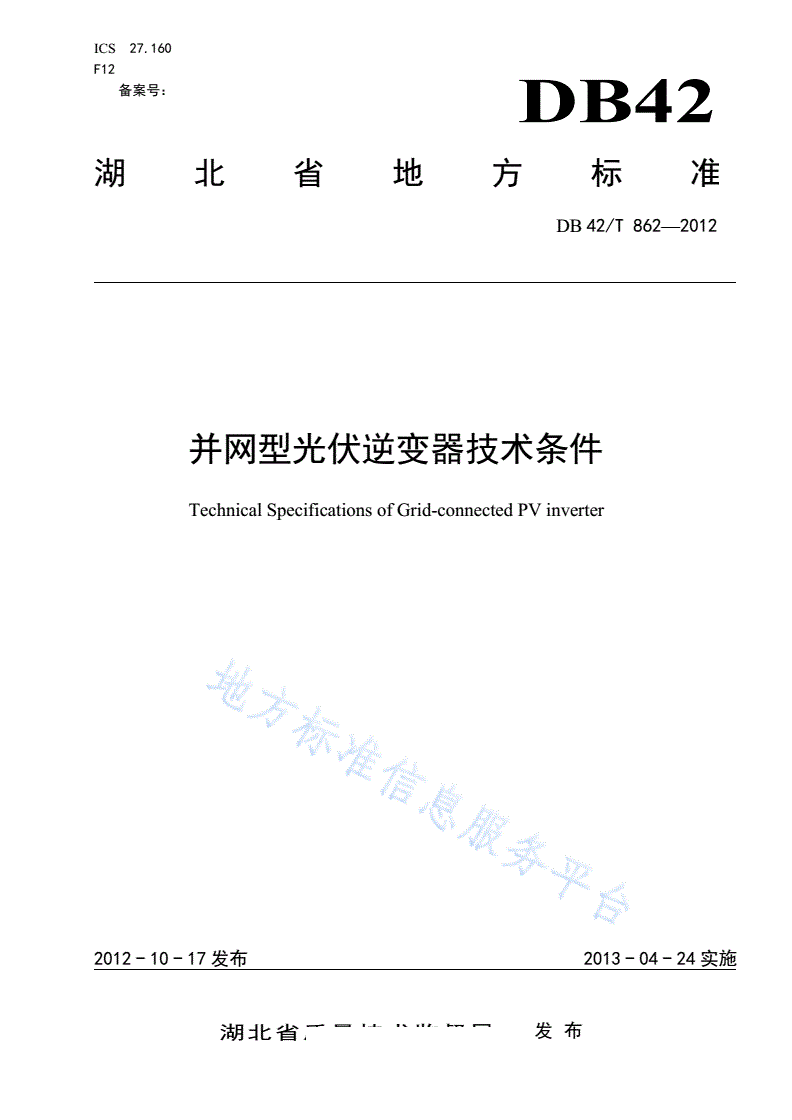

湖北省地方标准

DB42/T862—2012

并网型光伏逆变器技术条件

TechnicalSpecificationsofGrid-connectedPVinverter

文稿版次选择

2012-10-17发布2013-04-24实施

湖北省质量技术监督局发布

DB42/T862—2012

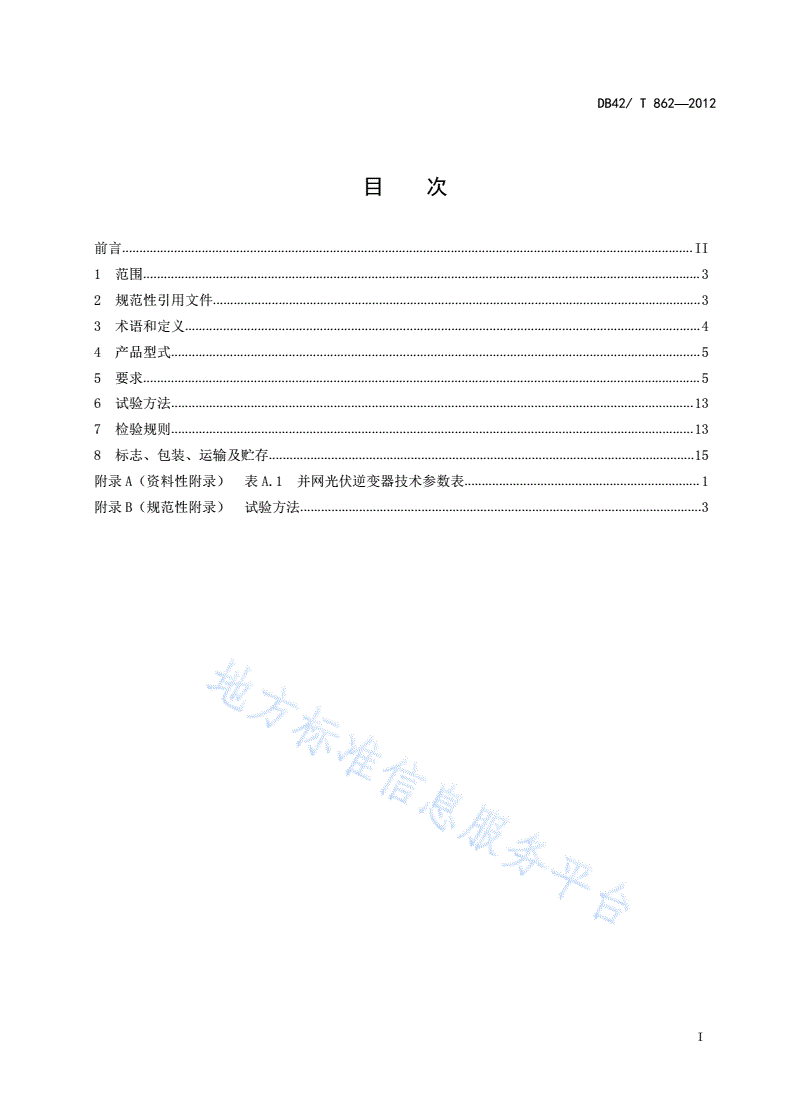

目  次

前言.....................................................................................................................................................................II

1范围.................................................................................................................................................................3

2规范性引用文件.............................................................................................................................................3

3术语和定义.....................................................................................................................................................4

4产品型式.........................................................................................................................................................5

5要求.................................................................................................................................................................5

6试验方法.......................................................................................................................................................13

7检验规则.......................................................................................................................................................13

8标志、包装、运输及贮存...........................................................................................................................15

附录A（资料性附录）表A.1并网光伏逆变器技术参数表....................................................................1

附录B（规范性附录）试验方法....................................................................................................................3

I

DB42/T862—2012

前  言

本标准按GB/T1.1-2009的规则编写。

本标准由湖北省标准化协会电力专业委员会提出并归口。

本标准起草单位：湖北追日新能源技术有限公司、国家光电子信息产品质量监督检验中心、湖北省

电力公司电力试验研究院计量中心。

本标准主要起草人：葛久志、张珍珠、李俊、曾瑞、王芳。

II

DB42/T862—2012

并网型光伏逆变器技术条件

1范围

本标准规定了并网型光伏逆变器的术语和定义、产品型式、要求、试验方法、检验规则、标志、包

装、运输和储存。

本标准适用于并网型光伏逆变器（以下简称逆变器）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191-2008包装储运图示标志

GB2297-1989太阳光伏能源系统术语

GB/T2408塑料燃烧性能的测定水平法和垂直法

GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温

GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温

GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验

GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）

GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）

GB/T3482电子设备雷击试验方法

GB/T3797-2005电气控制设备

GB/T3859.2半导体变流器应用导则

GB/T3873通信设备产品包装通用技术条件

GB/T4205人机界面标志标识的基本和安全规则操作规则

GB4208外壳防护等级（IP代码）

GB7251.1-2005低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备

GB7479人机界面标志标识的基本和安全规则导体的颜色或数字标识

GB/T11287电气继电器第21部分：量度继电器和保护装置的振动冲击碰撞和地震试验第1

篇:振动试验（正弦）

GB/T12325电能质量供电电压偏差

GB/T14537量度继电器和保护装置的冲击与碰撞试验

GB/T14549电能质量公用电网谐波

GB/T15543电能质量三相电压不平衡

GB/T15945电能质量电力系统频率偏差

GB/T17625.2电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中

产生的电压变化、电压波动和闪烁的限制

GB/T17625.3电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪

烁的限制

3

DB42/T862—2012

GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验

GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验

GB/T17626.6电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度

GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验

GB17799.3电磁兼容通用标准居住、商业和轻工业环境中的发射标准

GB17799.4电磁兼容通用标准工业环境中的发射标准

GB/Z19964光伏发电站接入电力系统技术规定

GB/T19939-2005光伏系统并网技术要求

3术语和定义

GB2297-1989、GB/Z19964、GB/T19939-2005确立的以及下列术语和定义适用于本标准。

3.1

并网逆变电源grid-connectedinverterpowersupply

一种将直流电转化为交流电，并符合往电网输送要求的设备。

3.2

并网光伏逆变器grid-connectedPVinverter

将太阳能光伏组件所发直流电能转换为与电网同频率同相位的正弦交流电能并入电网的设备

3.3

电网接口grid-interface

在光伏系统与电网配电系统之间的相互联接。

泛指发电设备与电网之间的并解列点。

3.4

最大功率点跟踪maximumpowerpointtracking(MPPT)

指通过控制系统能够实时侦测太阳能板的发电电压，并追踪最高电压电流值(VI)，使太阳能板以最

高的效率对逆变器供电，以使系统获得最大的功率输出。

3.5

孤岛效应islanding

电网失压时，光伏系统仍保持对失压电网中的某一部分线路继续供电的状态。

3.6

非计划性孤岛效应unintentionalislanding

非计划、不受控地发生孤岛效应。

4

DB42/T862—2012

3.7

防孤岛效应anti-islanding

禁止非计划性孤岛效应的发生。

注：非计划性孤岛效应发生时，由于系统供电状态未知，将造成以下不利影响：①可能危及电网线路维护人员和用

户的生命安全；②干扰电网的正常合闸；③电网不能控制孤岛中的电压和频率，从而损坏配电设备和用户设备。

3.8

模拟电网simulatedutility

用来模拟公共电网的测试装置，其电压和频率可调。

4产品型式

4.1产品分类

逆变器分类见表1。

表1并网光伏逆变器分类

类型单相逆变器三相逆变器

最大直流电压300V；600V；720V；880V；1000V；1100V

电网额定电压220V/270V/315V/380V/400V/10kV/20kV/35kV

额定电网频率50Hz

使用环境室内型室外型室内型室外型

功率优选值（kW）1.5；2.5；3；5；6；810；30；50；100；250；330；500；630；1000；

1260

注：当用户要求并与制造厂协商后可以生产表1所列数值以外的产品。

4.2产品命名

逆变器的型号由以下几部分组成：

示例：SPG-250K3TL表示湖北追日新能源技术有限公司生产的250kW三相无输出隔离变压器的并网光伏逆变器。

5要求

5.1使用条件

5.1.1环境条件

5

DB42/T862—2012

逆变器应在下列环境中正常工作：

——使用环境温度：室内型为-10℃～+40℃，室外型为-15℃～+55℃；相对湿度≤90%，无凝露；

——储存环境温度：-25℃～+65℃，相对湿度≤90%，无凝露；

——海拔高度≤1000m；

注：海拔高度＞1000m时，按GB/T3859.2规定降额使用。

——使用场所不出现超过GB/T11287和GB/T14537规定的严酷等级为Ⅰ级的振动和冲击值，垂直

倾斜度≤5º。

5.1.2电网条件

逆变器应在公用电网允许的电压波动、频率偏移范围内正常工作：

——电压偏差应符合GB/T12325的规定；

——频率允许偏差应符合GB/T15945的规定；

——谐波应符合GB/T14549的规定；

——三相电压不平衡应符合GB/T15543的规定。

5.2外观和结构

5.2.1逆变器应按规定程序批准的图纸和技术文件进行生产。

5.2.2逆变器的机体和结构应符合下列要求：

——机体的表面应平整、光洁，不应有划痕、裂缝和缺损；

——外形尺寸和安装尺寸应符合产品图样的要求规定；

——机体表面涂层应色泽均匀、光滑平整；不应有起皮、起泡、透底漆、流痕、起皱、针孔、刷痕

和修正后的痕迹及划伤、凹坑、裂纹、凸起、褶皱、重边、磨损、剥落、缺料等明显的缺陷；

——门和盖板的平面应平整、光洁，其凹凸不平值1m应不大干3mm；文字、符号和标志应整齐、

规范、完整、标记清晰；

——门的开启应灵活，开启角度不小于90°，抽出部位应抽出、插入灵活无卡死现象。

——塑料辅件应无气泡、裂痕、缩孔等缺陷。

——绝缘材料应安装牢固，阻燃力应符合GB/T2408规定的FV-O级。

——焊接件应焊接牢固，焊缝均匀，无焊穿、裂纹、咬边、溅渣和气孔现象；

——骨架上应有主保护接地端子，并有明显的接地标识；

——控制仪表应布置合理、排列整齐、操作观察方便、色彩协调；

——各种操作器件应便于操作,灵活可靠，运动方向应符合GB/T4205的规定；

——电器元件应符合相关标准的规定，并按说明书的要求进行安装。元件布局整齐、端正，易于安

装接线，易受震动的元件应有防松动措施；

——功率元件与散热器结合处应紧密牢固，必要时应加导热材料予以辅助。

5.2.3母线和导线颜色应符合GB7947的规定，指示灯和按钮颜色应符合GB/T4025的规定。

5.3性能指标

5.3.1工作电压

5.3.1.1逆变器输出电压应符合当地公用电网的规定。

5.3.1.2逆变器和公用电网接口处的电压偏差应符合GB/T12325的规定。

5.3.2工作频率

6

DB42/T862—2012

逆变器并网后的频率偏差应符合GB/T15945规定的±0.5Hz。

5.3.3谐波和波形畸变

5.3.3.1输出应有较低的电流畸变，以确保对连接到电网的其他设备不造成干扰。

5.3.3.2逆变器的总谐波电流应小于逆变器额定输出的5%。各次谐波应限制在表2、表3所列的百分

比之内。

5.3.3.3此范围内的N次谐波（N为≥2的偶数）应小于N-1次谐波限值的25%。

表2奇次谐波电流畸变限值

奇次谐波畸变限值

3次至9次＜4.0%

11次至15次＜2.0%

17次至21次＜1.5%

23次至33次＜0.6%

35次及以上＜0.3%

表3偶次谐波电流畸变限值

偶次谐波畸变限值

2次至10次＜1.0%

12次至16次＜0.5%

18次至22次＜0.375%

24次至34次＜0.15%

36次及以上＜0.075%

注：由于电压畸变可能会导致更严重的电流畸变，使得谐波测试存在一定的问题。注入谐波电流不应包括任何由未

连接光伏系统的电网上的谐波电压畸变引起的谐波电流。在进行型式试验时，满足上述要求的逆变器可视为符

合条件，不需要进一步的检验。

5.3.4功率因数(PF)

当逆变器的输出功率大于其额定输出功率的50%时，平均功率因数应不小于0.90（超前或滞后）。

一段时期内的平均功率因数（PF）公式为：

E

PFREAL...................................................................(1)

22
