JB/T 4251-1999 摩擦焊通用技术条件

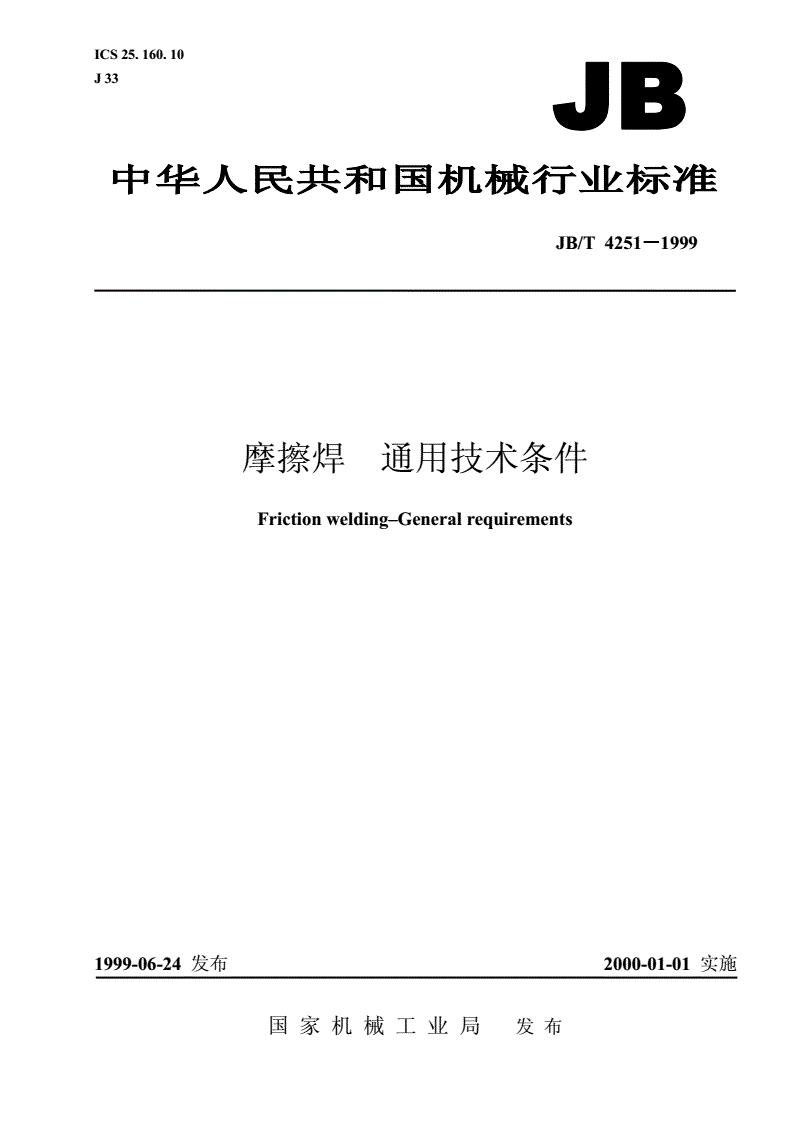

ICS25.160.10

J33

JB/T4251999－－－1

摩擦焊通用技术条件

Frictionwelding–Generalrequirements

1999-06-24发布2000-01-01实施

国家机械工业局发布

JB/T4251－－－－1999

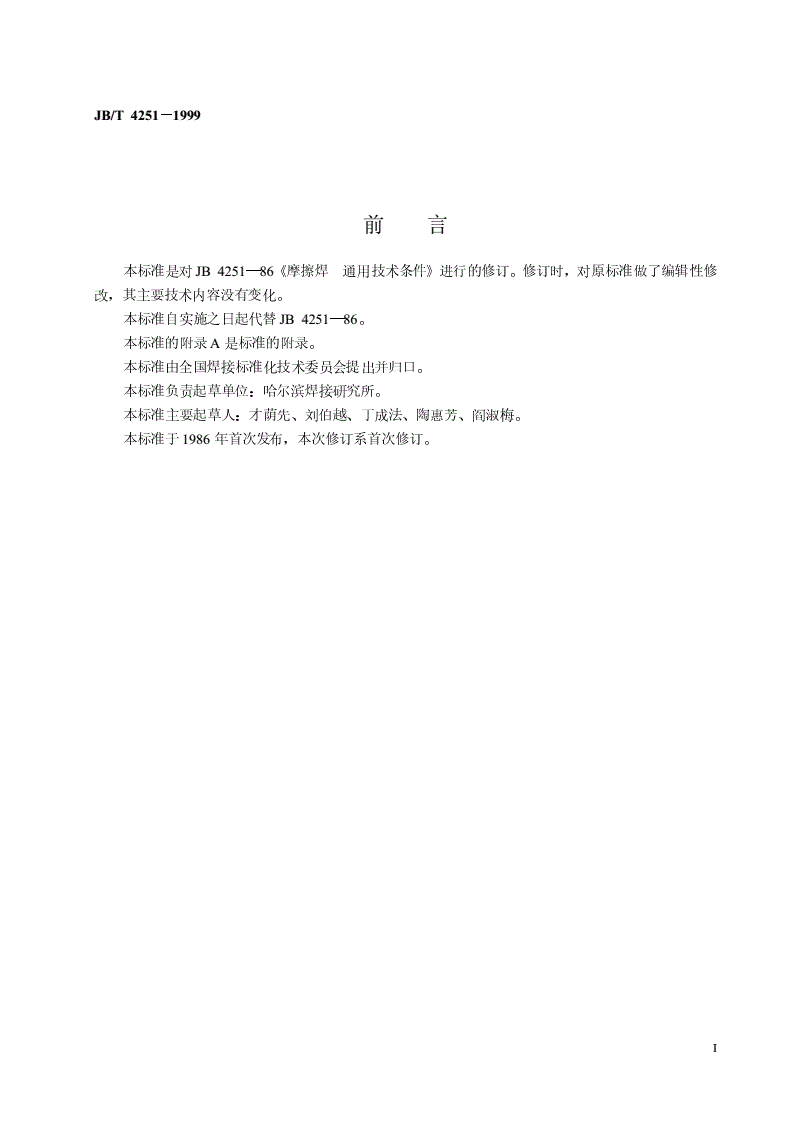

前言

本标准是对JB4251—86《摩擦焊通用技术条件》进行的修订。修订时，对原标准做了编辑性修

改，其主要技术内容没有变化。

本标准自实施之日起代替JB4251—86。

本标准的附录A是标准的附录。

本标准由全国焊接标准化技术委员会提出并归口。

本标准负责起草单位：哈尔滨焊接研究所。

本标准主要起草人：才荫先、刘伯越、丁成法、陶惠芳、阎淑梅。

本标准于1986年首次发布，本次修订系首次修订。

I

中华人民共和国机械行业标准

JB/T4251－－－－1999

摩擦焊通用技术条件

代替JB4251—86

Frictionwelding–Generalrequirements

1范围

本标准规定了实施摩擦焊的基本规则及要求。

本标准适用于钢材、铝及铝合金、铜及铜合金等母材之间圆形端面工件的摩擦焊。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

JB/T8086—1995摩擦焊机

3术语

3.1伸出量

坯件在主轴夹头、滑板夹头或模子外伸出（悬臂部分）的长度。

3.2摩擦时间

焊接时，从摩擦开始到顶锻开始的间隔时间。

3.3刹车时间

焊接时，从焊件转速开始下降到转速为零的间隔时间。

3.4摩擦变形量

摩擦加热阶段焊件的缩短量。

3.5总变形量

焊接结束后，焊件总的缩短量。

4焊工

4.1焊工需经技术培训、考核合格后，方可参加生产操作。

4.2焊工焊接时要严格执行操作规程，并随时接受检查。

5焊机

使用的摩擦焊机应符合JB/T8086的规定。

6坯件

6.1坯件材料必须符合相应的标准，并具有质量合格证书。如证明书不全或对材质有怀疑时，应进行

复检，合格品方可使用。

6.2坯件型式及尺寸应按设计要求进行机械加工，焊接端面应与轴线垂直。除对端面形式有特殊要求

国家机械工业局1999-06-24批准2000-01-01实施

1

JB/T4251－－－－1999

的产品外，垂直度偏差应小于直径的1%，且不得大于0.5mm。

6.3坯件的焊接部位不准有裂纹、夹层、过深的凹痕以及局部腐蚀等缺陷，必要时还要按工艺文件规

定进行无损检验。

6.4坯件的焊接端面不可带有油、锈、氧化膜等。

7焊接

7.1新产品或老产品更换材料时，在正式投入生产前必须进行焊接工艺试验，并对选定的焊接参数、

焊接工艺进行工艺评定，编写工艺文件，制定操作规程，然后方能投入生产。

7.2重要产品生产时，应按表1规定的项目填写数据并存档。

表1摩擦焊接规范

焊接产品
