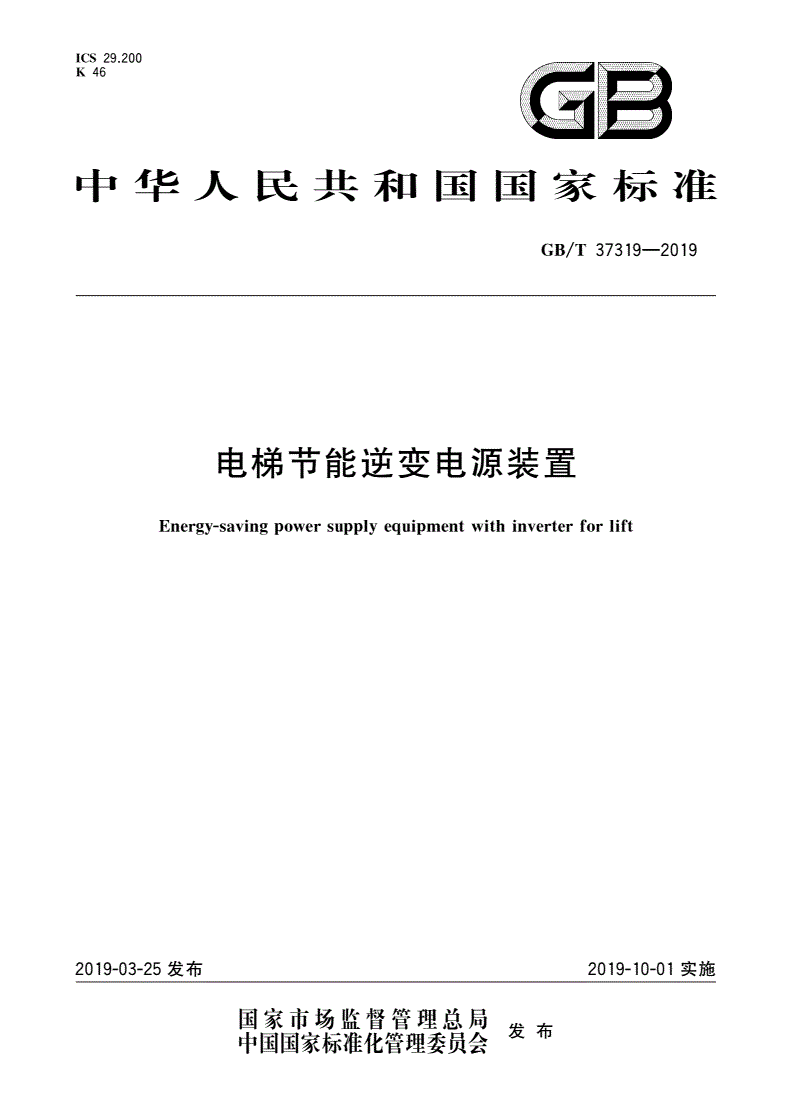

GB/T 37319-2019 电梯节能逆变电源装置

ICS29.200

K46

中华人民共和国国家标准

/—

GBT373192019

电梯节能逆变电源装置

Ener-savinowersuleuimentwithinverterforlift

gygpppyqp

2019-03-25发布2019-10-01实施

国家市场监督管理总局

发布

中国国家标准化管理委员会

/—

GBT373192019

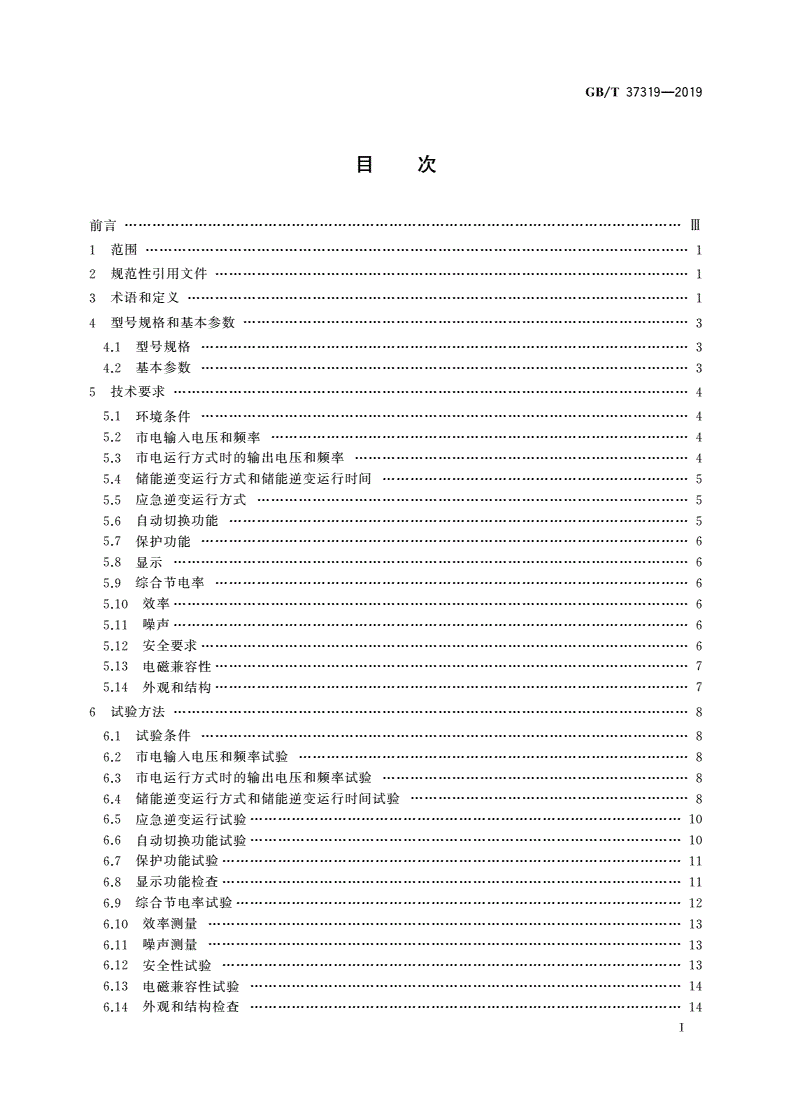

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4型号规格和基本参数……………………3

4.1型号规格……………3

4.2基本参数……………3

5技术要求…………………4

5.1环境条件……………4

5.2市电输入电压和频率………………4

5.3市电运行方式时的输出电压和频率………………4

5.4储能逆变运行方式和储能逆变运行时间…………5

5.5应急逆变运行方式…………………5

5.6自动切换功能………………………5

5.7保护功能……………6

5.8显示…………………6

5.9综合节电率…………………………6

5.10效率…………………6

5.11噪声…………………6

5.12安全要求……………6

5.13电磁兼容性…………………………7

5.14外观和结构…………………………7

6试验方法…………………8

6.1试验条件……………8

6.2市电输入电压和频率试验…………8

6.3市电运行方式时的输出电压和频率试验…………8

6.4储能逆变运行方式和储能逆变运行时间试验……………………8

6.5应急逆变运行试验…………………10

6.6自动切换功能试验…………………10

6.7保护功能试验………………………11

6.8显示功能检查………………………11

6.9综合节电率试验……………………12

6.10效率测量…………………………13

6.11噪声测量…………………………13

6.12安全性试验………………………13

6.13电磁兼容性试验…………………14

6.14外观和结构检查…………………14

Ⅰ

/—

GBT373192019

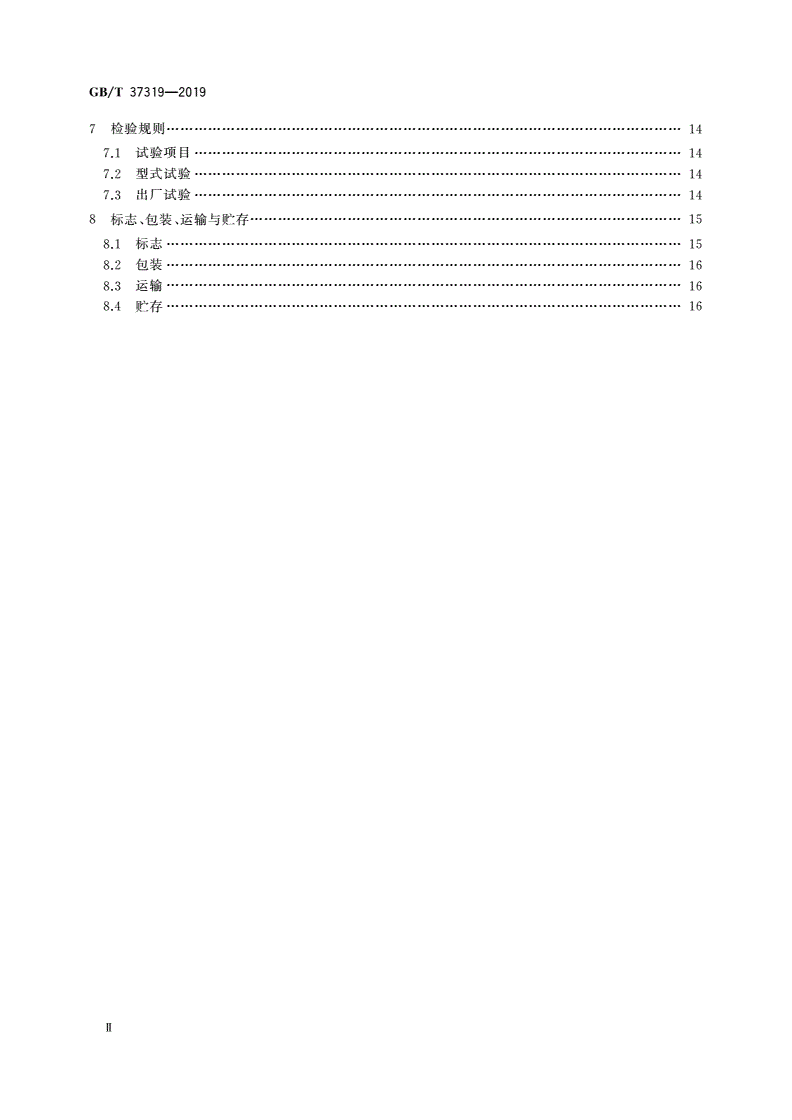

7检验规则…………………14

7.1试验项目……………14

7.2型式试验……………14

7.3出厂试验……………14

、、…………………

8标志包装运输与贮存15

8.1标志…………………15

8.2包装…………………16

8.3运输…………………16

8.4贮存…………………16

Ⅱ

/—

GBT373192019

前言

本标准按照/—给出的规则起草。

GBT1.12009

本标准由中国电器工业协会提出。

(/)。

本标准由全国电力电子系统和设备标准化技术委员会SACTC60归口

:、、

本标准起草单位青岛创统科技发展有限公司漳州科华技术有限责任公司佛山市贝瑞尔电气科

、、、

技有限公司佛山新光宏锐电源设备有限公司青岛市特种设备检验检测研究院广东志成冠军集团公

、、、、()。

司珠海泰坦科技股份有限公司温州大学佛山科学技术学院富士精工电梯青岛有限公司

:、、、、、、、、、

本标准主要起草人隋学礼苏先进杨兆华封宁波刘衍胜李民英潘景宜戴瑜兴于涛

、、。

张振声杨国栋郑崇伟

Ⅲ

/—

GBT373192019

电梯节能逆变电源装置

1范围

,,,,

本标准规定了电梯节能逆变电源装置的术语和定义型号规格和基本参数技术要求试验方法检

,、、。

验规则以及标志包装运输与贮存

()。

本标准适用于电梯节能逆变电源装置以下简称电源装置

本标准不适用于电梯节能逆变回馈电网的电源装置。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/包装储运图示标志

GBT191

/电工术语电力电子技术

GBT2900.33

/:

半导体变流器通用要求和电网换向变流器第部分基本要求规范

GBT3859.11-1

/:

半导体变流器通用要求和电网换向变流器第部分应用导则

GBT3859.21-2

/()

外壳防护等级代码

GBT4208IP

/—、、

GBT70242008电梯自动扶梯自动人行道术语

/—:

低压成套开关设备和控制设备第部分总则

GBT7251.120131

GB7588电梯制造与安装安全规范

/—电梯技术条件

GBT100582009

/—半导体变流器电气试验方法

GBT134222013

/—:

低压开关设备和控制设备第部分总则

GBT14048.120121

/—逆变应急电源

GBT212252007

3术语和定义

/、/、/、/—、和/—界

GBT2900.33GBT3859.1GBT3859.2GBT70242008GB7588GBT212252007

。,/—

定的以及下列术语和定义适用于本文件为了便于使用以下重复列出了GBT70242008中的一些

术语和定义。

3.1

电梯节能逆变电源装置ener-savinowersuleuimentwithinverterforlift

gygpppyqp

,

将电梯运行产生的再生电能回收储存并将储存的电能逆变为符合要求的三相工频正弦波交流电

给电梯供电的配套装置。

:(),。

注电源装置既可使电梯减少市电消耗节能又可在市电中断或故障后保障电梯继续安全运行

3.2

电梯;

liftelevator

,

服务于建筑物内若干特定的楼层其轿厢运行在至少两列垂直于水平面或与铅直线倾斜角小于

的刚性轨道运动的永久运输设备。

15°

1

/—

GBT373192019

[/—,]

GBT70242008定义2.1

3.3

市电;

mainssulmains

ppy

由公共供电系统提供的电力。

:/,,()。

注市电电压幅值为交流220V380V电压波形为正弦波电压频率为工频50Hz

3.4

市电运行方式mainssulmodeofoeration

ppyp

电源装置输出的电能直接来源于市电而不经过变换的运行方式。

3.5

储能逆变运行方式inverterenerstoraemodeofoeration

gygp

,,

电源装置回收的再生电能将储能单元充满电之后自动切除市电并将储存的电能逆变为符合要求

,。

的三相工频正弦波交流电向电梯供电保证电梯安全运行的方式

3.6

应急逆变运行方式inverteremerencmodeofoeration

gyp

,,

市电中断或故障时电源装置将储存的电能逆变为符合要求的三相工频正弦波交流电继续向电梯

,。

供电确保电梯安全运行的方式

3.7

综合节电率interalower-savinrate

gpg

γ

,,

在规定的同一运能工况下不配置电源装置的电梯在运行过程中消耗的市电电能与配置电源装置

,

的电梯在运行过程中消耗的市电电能之差占不配置电源装置的电梯在运行过程中消耗市电电能的百

分比。

3.8

储能过释放保护over-discharerotectionforenerstoraeunit

gpgyg

,,,

达到设定的避免过度放电的保护阈值后电源装置自动保护停止释放电能从而使储能单元在设

计寿命期间可靠工作。

3.9

储能过充电保护over-charerotectionforenerstoraeunit

gpgyg

,,,

达到设定的避免过度充电的保护阈值后电源装置自动保护停止给储能单元充电转换为储能逆

,。

变运行方式从而使储能单元在设计寿命期间可靠工作

3.10

切换transfer

电源装置不同运行方式之间的转换。

3.11

安全位置safelocation

电梯轿厢具备正常开门条件时的位置。

3.12

安全信号safetsinal

yg

,。

电梯轿厢处于安全位置时系统给出的指令信号

3.13

层站landing

各楼层中电梯停靠的地点。

2

/—

GBT373192019

[/—,]

GBT70242008定义3.1.8

3.14

端站terminallanding

电梯最底层层站和最顶层层站的统称。

3.15

循环运行cclicoeration

yp

、,、,

电梯在底层端站到位后正常开门关门然后直接上行到顶层端站到位后正常开门关门再直接下

行到底层端站到位后正常开门的全过程。

3.16

电梯控制柜liftcontrolcabinet

,。

控制电梯运行没有能量双向流动功能的装置

4型号规格和基本参数

4.1型号规格

,、“”。

电源装置的型号规格由字母和数字组成字母与字母字母与数字之间用或空格隔开

-

4.2基本参数

电源装置的基本参数见表1。

表1基本参数

项目参数

a

线电压,

交流380V允许相对波动范围为±7%

,

市电输入频率50Hz允许相对波动范围为±0.2%

相数三相四线制a

+PE

a

线电压,

交流380V允许相对波动范围为±7%

市电运行方式

频率50Hz,允许相对波动范围为±0.2%

输出

相数三相四线制a

+PE

a

线电压,

交流380V允许相对波动范围为±5%

,

储能逆变运行频率50Hz允许相对波动范围为±0.1%

方式正弦波输出电压波形失真度≤5%

相数三相四线制a

+PE

b

储能逆变运行时间,

≥30min或根据合同要求适配

、、

在市电运行储能逆变运行应急逆变运行三种运行方式切换过程中或切换之

在不同运行方式之间切换

,,

后不应影响电梯运行趋势涉及电梯安全运行的信息不应丢失

市电运行方式:

≥99%

效率

储能逆变运行方式:

≥85%

噪声()

≤70dBA

a,/,。

若有不同要求购买者和制造商供货商应在签订合同时根据电梯的实际要求协商确定

b/,,。

购买者和制造商供货商签订合同时应根据电梯功率及其重要程度协商确定储能逆变运行时间

3

/—

GBT373192019

5技术要求

5.1环境条件

5.1.1概述

,,

除非供货商与购买者之间另有协议符合本标准的电源装置应在5.1.2~5.1.3规定的条件下达到

技术要求。

5.1.2正常使用的环境条件

周围空气温度

周围空气温度应符合/—中的规定。

GBT1005820093.2.2

污染等级

、、/,/—

周围空气中不应含有腐蚀性易燃性易爆性气体和或导电尘埃污染等级不应大于GBT14048.1

的中规定的级。

20123

相对湿度

相对湿度应符合/—中的规定。

GBT1005820093.2.3

海拔

电源装置安装场所的海拔不超过1000m。

,/—。

电源装置安装场所在海拔以上时应依据附录降额
