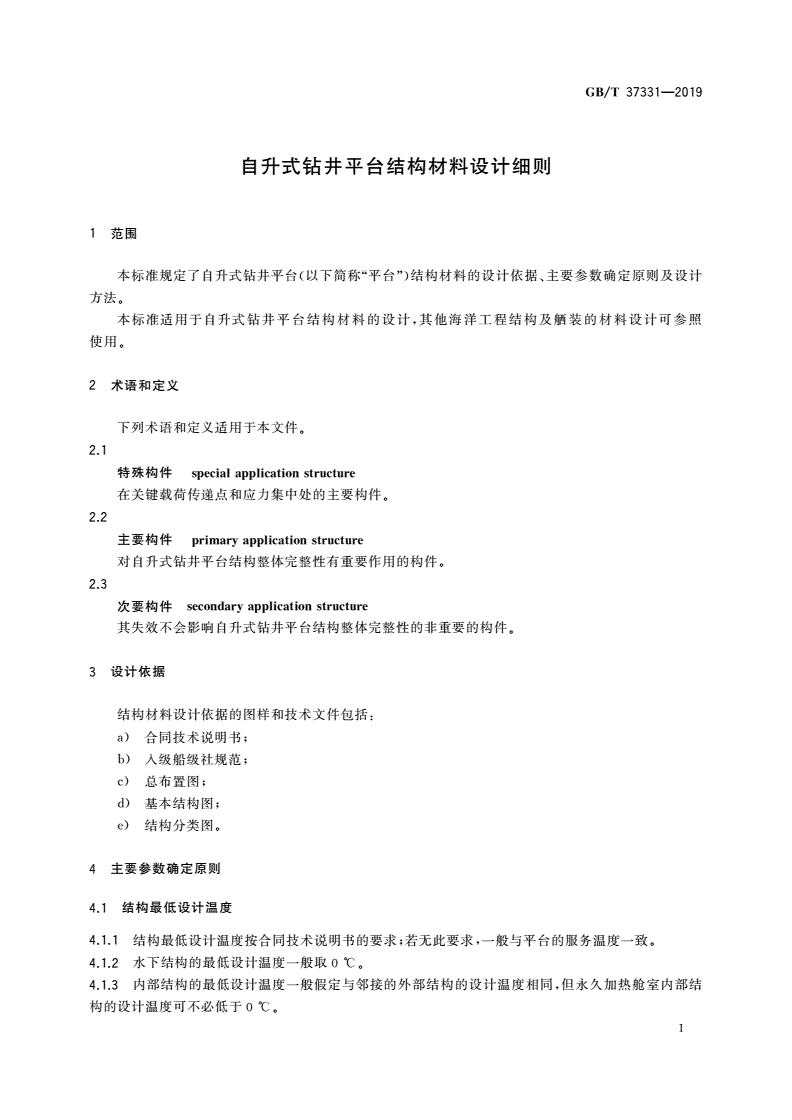

自升式钻井平台结构材料设计细则

1范围

(“”)、

本标准规定了自升式钻井平台以下简称平台结构材料的设计依据主要参数确定原则及设计

方法。

,

本标准适用于自升式钻井平台结构材料的设计其他海洋工程结构及舾装的材料设计可参照

使用。

2术语和定义

下列术语和定义适用于本文件。

2.1

特殊构件secialalicationstructure

ppp

在关键载荷传递点和应力集中处的主要构件。

2.2

主要构件rimaralicationstructure

pypp

对自升式钻井平台结构整体完整性有重要作用的构件。

2.3

次要构件secondaralicationstructure

ypp

其失效不会影响自升式钻井平台结构整体完整性的非重要的构件。

3设计依据

结构材料设计依据的图样和技术文件包括:

)合同技术说明书;

a

)入级船级社规范;

b

)总布置图;

c

)基本结构图;

d

)结构分类图。

e

4主要参数确定原则

4.1结构最低设计温度

;,。

4.1.1结构最低设计温度按合同技术说明书的要求若无此要求一般与平台的服务温度一致

4.1.2水下结构的最低设计温度一般取0℃。

,

4.1.3内部结构的最低设计温度一般假定与邻接的外部结构的设计温度相同但永久加热舱室内部结

构的设计温度可不必低于0℃。

1

/—

GBT373312019

4.2结构构件分类

、、,

根据构件所承受的载荷应力水平及模式关键载荷传递和应力集中以及失效后果平台结构构件

、,。

可分为特殊构件主要构件和次要构件分类原则参见附录A

4.3结构应力水平

,,。

4.3.1设计初期结构应力水平可根据母型船确定设计完成后经有限元分析验证

、,

4.3.2结构材料按照强度级别分为一般强度高强度和超高强度三类材料等级详细划分依据入级船

。。

级社规范部分船级社材料等级对照参见附录B

4.4抗层状撕裂的能力

,,

为了防止板材的层状撕裂主要连接处的板材如果在厚度方向承受重大拉应力应采用入级船级社

规范要求的向钢。

Z

5设计方法

5.1钢材的厚度

,。

结构钢材的厚度根据入级船级社规范计算确定并经有限元分析校核

5.2结构材料等级的确定

、、,

根据结构最低设计温度构件类别结构应力水平以及钢材的厚度等参数按照表选取结构材料

1

。,。

的等级根据板材厚度方向是否承受重大拉应力确定是否采用向钢

Z

表1结构材料等级选取单位为毫米

最低设计温度

构件类别钢材等级

0℃-10℃-20℃-30℃-40℃-50℃

A302010———

B40302010——

D10010045352515

E1001001001004535

AH40302010——

DH10010045352515

次要构件

EH1001001001004535

FH100100100100100100

AQ402510———

DQ7045352515—

EQ707070453525

FQ707070707045

2

/—

GBT373312019

()

表续单位为毫米

1

最低设计温度

构件类别钢材等级

0℃-10℃-20℃-30℃-40℃-50℃

A2010————

B252010———

D4540302010—

E100100100403020

AH252010———

DH4540302010—

主要构件

EH100100100403020

FH100100100100100
