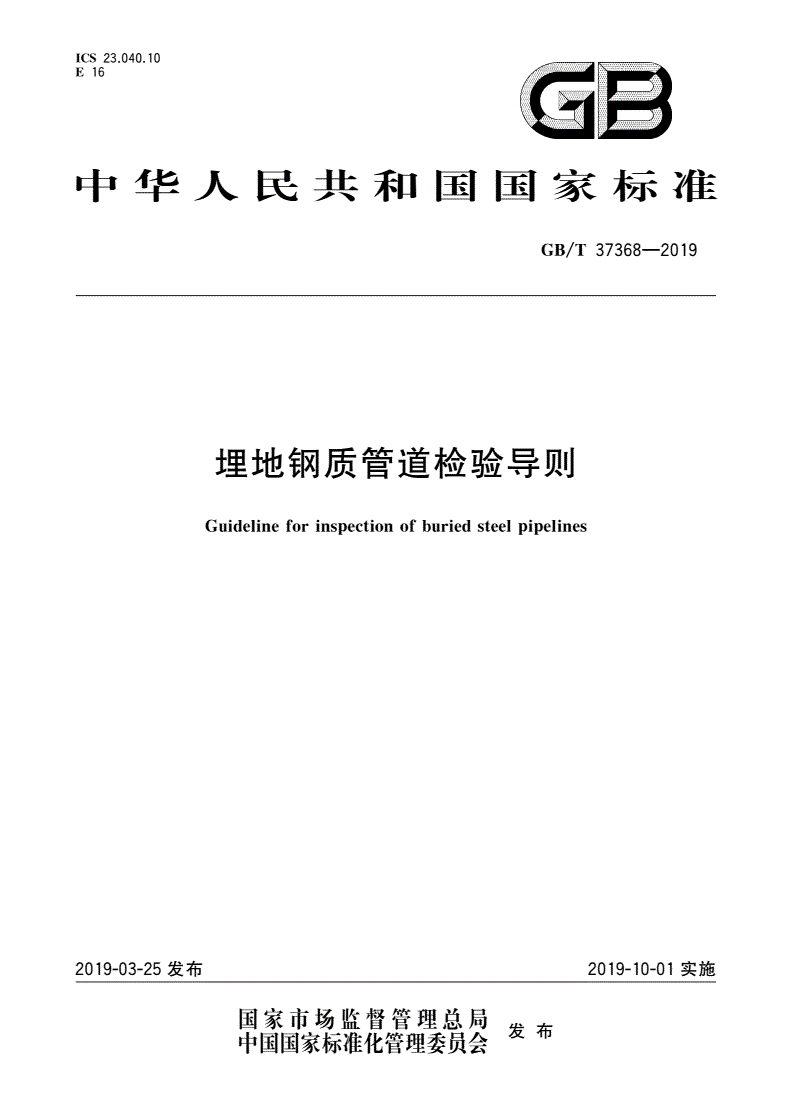

GB/T 37368-2019 埋地钢质管道检验导则

ICS23.040.10

E16

中华人民共和国国家标准

/—

GBT373682019

埋地钢质管道检验导则

Guidelineforinsectionofburiedsteelielines

ppp

2019-03-25发布2019-10-01实施

国家市场监督管理总局

发布

中国国家标准化管理委员会

/—

GBT373682019

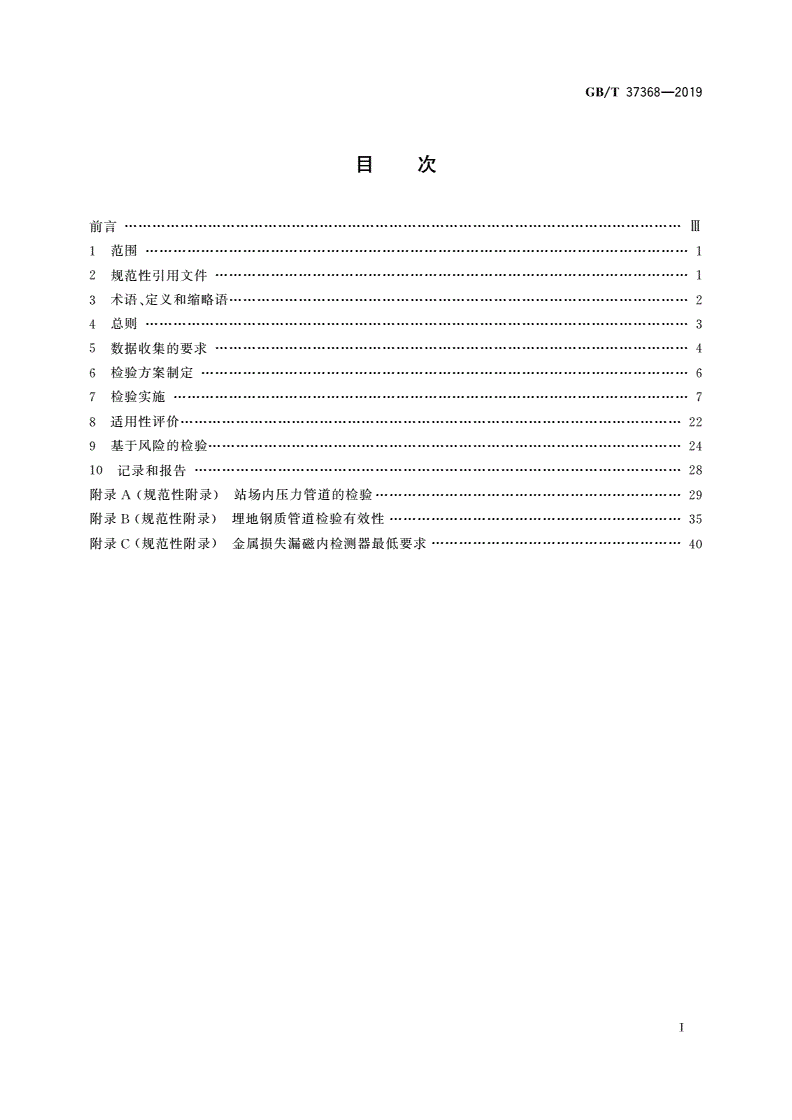

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

、………………………

3术语定义和缩略语2

4总则………………………3

5数据收集的要求…………………………4

6检验方案制定……………6

7检验实施…………………7

8适用性评价………………22

9基于风险的检验…………………………24

10记录和报告……………28

()…………

附录规范性附录站场内压力管道的检验

A29

()………

附录规范性附录埋地钢质管道检验有效性

B35

()………………

附录规范性附录金属损失漏磁内检测器最低要求

C40

Ⅰ

/—

GBT373682019

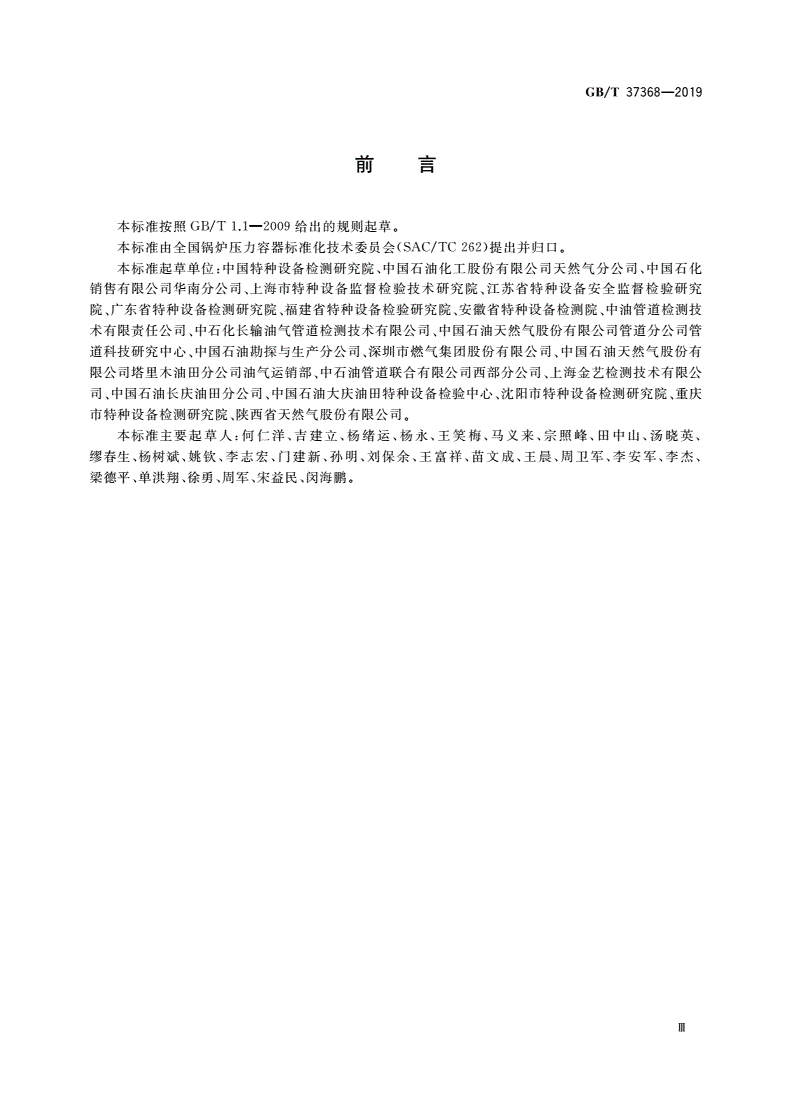

前言

本标准按照/—给出的规则起草。

GBT1.12009

本标准由全国锅炉压力容器标准化技术委员会(/)提出并归口。

SACTC262

:、、

本标准起草单位中国特种设备检测研究院中国石油化工股份有限公司天然气分公司中国石化

、、

销售有限公司华南分公司上海市特种设备监督检验技术研究院江苏省特种设备安全监督检验研究

、、、、

院广东省特种设备检测研究院福建省特种设备检验研究院安徽省特种设备检测院中油管道检测技

、、

术有限责任公司中石化长输油气管道检测技术有限公司中国石油天然气股份有限公司管道分公司管

、、、

道科技研究中心中国石油勘探与生产分公司深圳市燃气集团股份有限公司中国石油天然气股份有

、、

限公司塔里木油田分公司油气运销部中石油管道联合有限公司西部分公司上海金艺检测技术有限公

、、、、

司中国石油长庆油田分公司中国石油大庆油田特种设备检验中心沈阳市特种设备检测研究院重庆

、。

市特种设备检测研究院陕西省天然气股份有限公司

:、、、、、、、、、

本标准主要起草人何仁洋吉建立杨绪运杨永王笑梅马义来宗照峰田中山汤晓英

、、、、、、、、、、、、、

缪春生杨树斌姚钦李志宏门建新孙明刘保余王富祥苗文成王晨周卫军李安军李杰

、、、、、。

梁德平单洪翔徐勇周军宋益民闵海鹏

Ⅲ

/—

GBT373682019

埋地钢质管道检验导则

1范围

、、、、

本标准规定了在用埋地钢质管道检验的工作流程数据收集检验方案制定检验实施适用性评

、、。

价基于风险的检验记录和报告等方面的主要内容及基本要求

、、,。

本标准适用于陆上长输集输公用管道中埋地钢质管道的检验其他埋地钢质管道可参照执行

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/输送石油天然气及高挥发性液体钢质管道压力试验

GBT16805

/埋地钢质管道腐蚀防护工程检验

GBT19285

/对接焊缝射线实时成像检测法

GBT19293X

/在用含缺陷压力容器安全评定

GBT19624

/埋地钢质管道阴极保护参数测量方法

GBT21246

/无损检测磁记忆检测总则

GBT26641

/埋地钢质管道风险评估方法

GBT27512

/钢质管道内检测技术规范

GBT27699

/无损检测磁致伸缩超声导波检测方法

GBT28704

/无损检测脉冲涡流检测方法

GBT28705

/基于风险的埋地钢质管道外损伤检验与评价

GBT30582

/无损检测超声导波检测总则

GBT31211

/无损检测漏磁检测总则

GBT31212

GB32167油气输送管道完整性管理规范

/无损检测超声检测相控阵超声检测方法

GBT32563

/基于风险的油气管道安全隐患分级导则

GBT34346

/输气管道内腐蚀外检测方法

GBT34349

/输油管道内腐蚀外检测方法

GBT34350

/承压设备合于使用评价

GBT35013

/埋地钢质管道应力腐蚀开裂()外检测方法

GBT36676SCC

/埋地钢质管道管体缺陷修复指南

GBT36701

/埋地钢质管道穿跨越段检验与评价

GBT37369

GB50028城镇燃气设计规范

GB50057建筑物防雷设计规范

GB50251输气管道工程设计规范

GB50253输油管道工程设计规范

GB50350油田油气集输设计规范

/埋地钢质管道交流干扰防护技术标准

GBT50698

1

/—

GBT373682019

/石油天然气管道工程全自动超声波检测技术规范

GBT50818

GB50991埋地钢质管道直流干扰防护技术标准

CJJ34城镇供热管网设计规范

CJJ61城市地下管线探测技术规程

/()

所有部分承压设备无损检测

NBT47013

/石油天然气钢质管道无损检测

SYT4109

/埋地钢质管道外防腐层保温层修复技术规范

SYT5918

/含缺陷油气管道剩余强度评价方法

SYT6477

TSGD7005压力管道定期检验规则———工业管道

、

3术语定义和缩略语

3.1术语和定义

下列术语和定义适用于本文件。

3.1.1

外检测externalinsection

p

、。、

通过仪器设备从外部对管道本体腐蚀防护系统等进行的检测包括内腐蚀外检测外腐蚀外检

、。

测应力腐蚀外检测等方法

3.1.2

内检测in-lineinsection

p

。、、、

通过内检测装置从内部对管道本体进行的检测包括几何内检测漏磁内检测超声内检测电磁

超声内检测等方法。

3.1.3

适用性评价fitnessforserviceassessment

,。

对含有缺陷或损伤的管道进行的一种评价以确定在预期的工作条件下是否可以继续安全运行

3.1.4

定期检验eriodicinsection

pp

、,

按照国家特种设备安全相关法律法规和安全技术规范的要求对在用管道开展的周期性检验

活动。

3.1.5

自行检查indeendentinsection

pp

,、。

管道使用单位在定期检验的要求以外自主开展的其他检验检测活动

3.1.6

检验有效性insectioneffectiveness

p

,。

对检验效果的定性分级评价从高度有效到无效分为个等级

5

3.2缩略语

下列缩略语适用于本文件。

:()

ACVG交流电位梯度法AlternatinCurrentVoltaeGradient

gg

:()

CIPS密间隔电位法CloseIntervalPotentialSurve

y

:()

DCVG直流电位梯度法DirectCurrentVoltaeGradient

g

:()

IR降电压降IRdrop

:()

LNG液化天然气LiuefiedNaturalGas

q

2

/—

GBT373682019

:()

PEARSON音频检漏法PearsonSurve

y

:()

SCADA监控和数据采集系统SuervisorControlandDataAcuisitionSstems

pyqy

:()

SCC应力腐蚀开裂StressCorrosionCracking

:()

SMYS规定的最低屈服强度SecifiedMinimumYieldStrenth

pg

:()

TOFD衍射时差法超声波检测TimeOfFlihtDiffraction

g

4总则

。

4.1本标准规定的检验是指对在用埋地钢质管道安全状态进行的一种验证活动按检验性质分为定

,。

期检验和自行检查两种类型按检验方法分为传统检验和基于风险的检验两种模式

,

4.2自行检查和定期检验均可按照本标准规定的方法进行检验定期检验过程除满足本标准的相关要

,、。

求外还应符合国家特种设备相关法律法规安全技术规范和有关标准的要求

。,

4.3一般采用传统检验的模式进行检验满足9.1.1条件的管道使用单位也可根据管道的损伤模式

,,。

和危害因素结合管道的实际使用情况采用基于风险的检验模式

本标准规定的检验的流程如图所示。

4.41

:,。

注实线框中的内容为传统检验的内容虚线框中的内容仅在基于风险的检验时执行

图检验的流程

1

,。。

管道使用单位应根据管道的实际情况制定检验计划首次检验应在管道投用后年内完成

4.53

,。

4.6检验一般由管道使用单位负责组织由具有资质和能力的检验机构负责实施管道使用单位应为

,。

检验顺利开展提供必要的条件并协助完成检验工作

、,

4.7从事管道定期检验的检测机构应取得国家特种设备安全监督管理部门核准的检验检测资质检

、,、

验检测机构及人员应在资质范围内从事检测与评价工作并对检验结论的真实性准确性和有效性

负责。

:、,;、;

注真实性表示报告结论以事实为基础不作假证准确性表示报告结论所涉及的检测数据符合相关要求有效

、,,,

性表示检验机构的资质检验人员的资格符合要求所使用的仪器设备在检定校准有效期内检验依据合法报

告审批程序符合要求。

、、,。

4.8检验的全过程包括计划准备实施和后期处置等并应全过程记录

3

/—

GBT373682019

,。,

4.9对于管道较长且具有多个站场的管道定期检验宜分段进行具体的分段办法由检验机构和使

用单位根据实际情况确定。

,/。

站场管道检验相关要求见附录埋地钢质管道穿跨越段的专项检验按照执行

4.10AGBT37369

,。

4.11鼓励采取本标准中未列出的检测新技术但应对新技术的应用效果进行有效验证定期检验中

,。

应用新技术时应按照相关法律法规要求开展新技术评审

、、。

4.12检验过程中应遵守管道使用单位和检验机构关于健康安全环保的相关要求

、。

4.13检验过程所使用的设备仪器和测量工具应在有效的检定或校准期内

5数据收集的要求

5.1数据基本要求

数据基本要求如下:

),。,

a采用各类检测方法在检验前需要收集的基本数据要求见表1检验过程中应按照相关标准

要求进一步收集所需的数据。

)。,、,

b收集的数据应真实有效必要时可对收集到的各类数据进行对比分析及整合保证数据

质量。

),,。

c在数据收集过程中当发现有数据不完整时可通过现场检测或测试对重要数据进行补充

表1各类检测方法要求收集的基本数据

外检测

基于风险

序号分类数据应力腐内检测

外腐蚀内腐蚀的检验

蚀开裂

1规格YYYYY

2材质YYYYY

3长度YYYYY

4输送温度YYYYY

5输送压力YYYYY

6输送介质YYYYY

管道

7安装日期YYYYY

基本属性

8投用日期YYYYY

9外防腐层类型YYYYY

10内涂层类型YYY

11阴极保护类型YYYYY

12是否有SACDA系统YYY

13是否有收发球筒YY

14地理坐标YYYY

15管道路由纵断面及高程YYYY

16及地表情况地表状况YYYYY

17环境变化YYYYY

4

/—

GBT373682019

()

表续

1

外检测

基于风险

序号分类数据应力腐内检测

外腐蚀内腐蚀的检验

蚀开裂

18介质成分YYYY

()

19最小输量流速YYY

20入口压力YYY

21出口压力YYY

运行数据

22压力波动YYYY

23清管历史YYY

24内检测历史YYY

25阴极保护有效性YYYY

26漏点地理坐标YYYYY

、

27距压缩机泵站的距离Y

28时间YYYYY

29漏点周向钟点位YYYYY

30压力波动YY

/

事故事件

31流速YY

数据

32温度YY

33倾角YY

34元件类型aYYYY

35应力状况YY

36土壤腐蚀性YYY

37管理制度Y

38管理信息应急预案Y

39检维修记录YYYYY

注:Y表示应收集的数据。

a,(、、)、、

元件类型是指管道具体泄漏部位的元件类型如直管高频电阻焊管直缝埋弧焊管螺旋缝埋弧焊管弯管

、。

弯头三通等

5.2数据来源

、、,:

5.2.1设计制造安装资料其中包括

)(、、、)、;

a设计文件包括计算书施工图说明书强度计算书等设计变更

)、;

b管道元件制造质量证明文件监督检验报告

)、、。

c管道安装验收资料管道安装监督检验报告工程质量检验和评定报告

,:

5.2.2使用及运行管理资料其中包括

)();

a运行日志及工艺记录含介质成分分析和异常情况处理记录等

5

/—

GBT373682019

),,、;

b改造或修理资料包括施工方案和竣工资料以及改造修理监督检验资料

:),。

注b仅限于特种设备安全技术规范要求进行监督检验的改造和修理才需要收集改造或修理监督检验资料

)应急预案;

c

)管理变更记录;

d

)运行管理制度及程序文件。

e

,:

5.2.3检测与评价报告其中包括

)、;

a安全附件的校准校验资料

)定期检验周期内的年度检查报告;

b

)历次定期检验报告;

c

)、。

d企业自行检查检测及评价报告和记录

,:

5.2.4失效数据文件其中包括

)泄漏数据;

a

)腐蚀数据;

b

)外力破坏数据;

c

)地质灾害数据。

d

5.2.5现有的完整性管理系统或地理信息系统。

5.2.6相关法规和标准。

5.3数据质量

5.3.1应考虑下列影响数据有效性的主要因素:

)过期图纸及文件;

a

)检测错误;

b

)笔误;

c

)检测设备和工具的准确性不足。

d

,。

5.3.2应考虑管道设计时采用的规范标准是否依然是有效版本并考虑版本变化对检验结果的影响

5.4数据更新

,,。

检验后管道使用单位应对管道数据进行完善和更新并补充到管道数据库中

6检验方案制定

,,

6.1现场工作开展前检验机构应在数据收集的基础上根据使用单位的检验计划以及相关安全技术

,。

规范和标准的要求制定检验方案

6.2检验方案应至少包括以下内容要求:

)管道基本情况及检验范围;

a

)所依据的法规标准;

b

)参与人员及分工;

c

)检验流程;

d

)、、、;

e检验项目检验内容检测方法检测比例或检测数量等

)记录与报告要求。

f

,,。

6.3检验方案应征询管道使用单位意见并经过检验机构授权审批人批准后方可实施

,,

6.4检验方案现场实施不适用或存在其他特殊情况时检验人员应根据实际情况按照有关质量管理

6

/—

GBT373682019

,。

程序办理方案变更并且按照变更后的方案开展检验

7检验实施

7.1检验实施的总体要求

、、、,,

7.1.1管道现场检验实施内容主要包括宏观检验内检测外检测耐压试验和专项检测其中宏观检

。、、:

验为必检内容内检测外检测耐压试验和专项检测按以下原则选择

),。,

a具备内检测条件的管道优先选择内检测对不具备内检测的管道可通过改造管道使其具备

,,)、)、)。,

内检测条件对不能改造或不能清管的管道按照bcd执行选用内检测时还需要对外

()。

防腐保温层和阴极保护系统状况进行检测评价

)不具备内检测条件时应选择外检测。

b

)、,。

c内外检测均不可实施的管道应进行耐压试验

),、,

d必要时对管道穿跨越段特殊部位和特殊工况管段开展专项检测专项检测包括管道穿跨越

,,

段的检测特殊工况下的管道材质理化检验以及特殊部位环焊缝检测和特殊部位腐蚀检

测等。

,,。

7.1.2检验实施前管道使用单位应配合做好检验前的准备工作确保管道处于待检状态

、,。

7.1.3检验实施过程中应严格按照法规标准和检验方案要求执行并做好记录

7.2宏观检验

7.2.1宏观检验的内容

、、、,

宏观检验一般包括地面环境及设施检查阴极保护系统测试电性能测试地质条件调查以及安全

、。

附件安全保护装置与仪表检验等

7.2.2地面环境及设施检查

地面环境及设施检查应包括以下内容:

):、。、、,

a位置与走向对管道位置埋深和走向等进行检测对浮管露管浅埋管段进行统计
