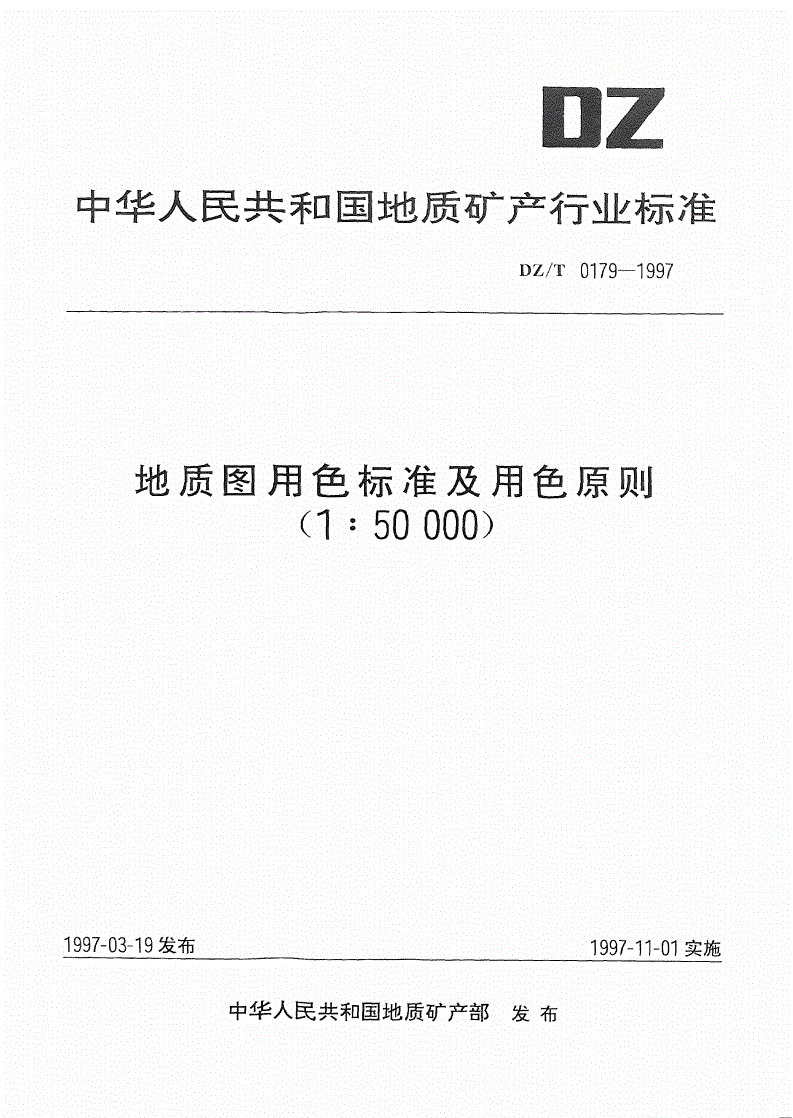

DZ/T 0179-1997 地质图用色标准及用色原则(1∶50 000)

DZ

中华人民共和国地质矿产行业标准

DZ/T0179—1997

—————————————————————————

地质图用色标准及用色原则

（1∶50000）

1997-03-19发布1997-11-01实施

中华人民共和国地质矿产部发布

使用说明

本标准由新疆地矿局第十一地质大队张建收根据中华人民共

和国地质矿产行业标准DZ/T0179—1997《地质图用色标准及用色

原则》（1∶50000）采用MapGIS软件制做，使用中国地调局的系

统库，该系统库为GB958-99《区域地质图图例》的扩充版本，增

加了各类网纹的填充图案（编号514～546），比GB958-99更加实

用，但该库中有极少量子图与GB958-99国标库不同（目前发现的

为4.8节中的0803006、0803023、0803035、0803040、0803042、

0803043、0803050，均为化石采集点符号），请在使用时注意。

图例使用方法：

图例左侧的两排数字中，上部的黑色数字为国标序号，下部的

蓝色数字为MapGIS颜色编号，按照数字填写颜色号即可。

填充网纹的区域，上部的数字为图案编号，如（10）-533，为

国标的10号填充图案，后面的533为MapGIS图案编号；下部的

数字为颜色编号如2-502，为国标的2号基本色，后面的502为该

图案的MapGIS颜色编号，如50/6-565形式的，50/6为国标6号

色的50%，即MapGIS颜色编号的565号色。网纹的密度（X，Y

系数）请根据国标8.9的规定填写。

II

DZ/T0179—1997

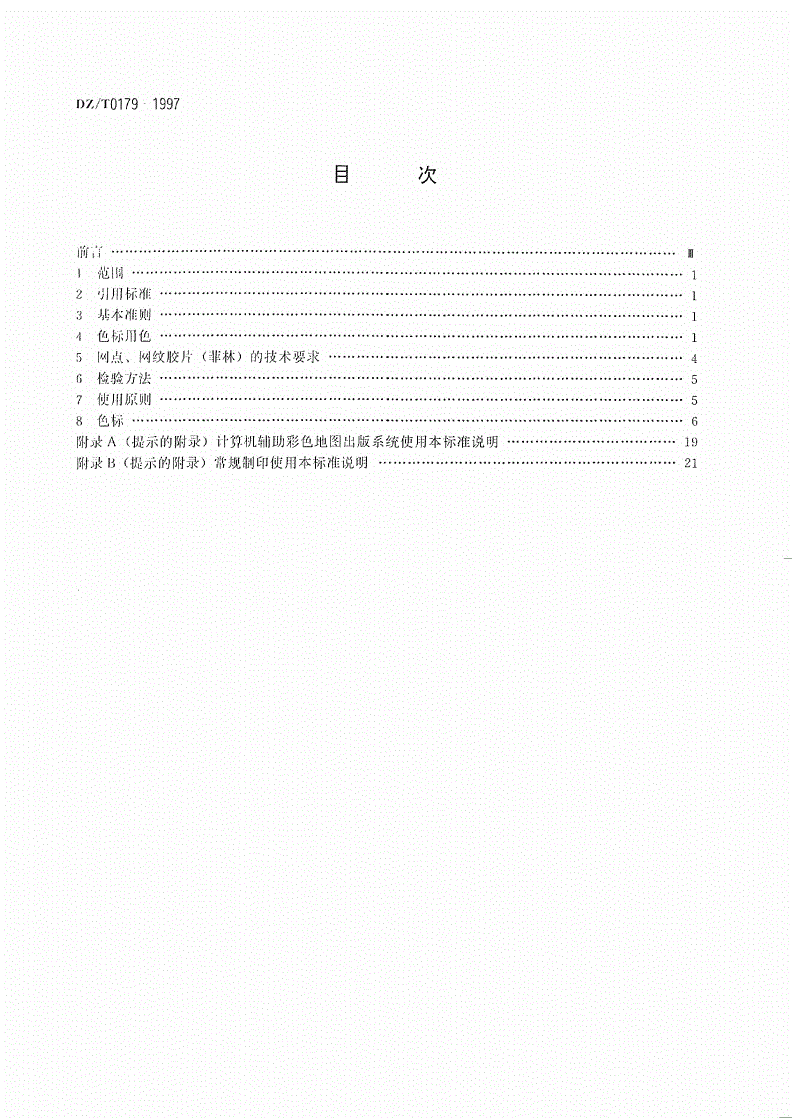

目次

前言

1范围……………………Ⅲ

2引用标准………………1

3基本准则………………1

4色标用色………………1

5网点、网纹胶片（菲林）的技术要求………………1

6检验方法………………4

7使用原则………………5

8色标……………………6

附录A（提示的附录）计算机辅助彩色地图出版系统使用本标准说明……………19

附录B（提示的附录）常规制印使用本标准说明……………………21

III

DZ/T0179—1997

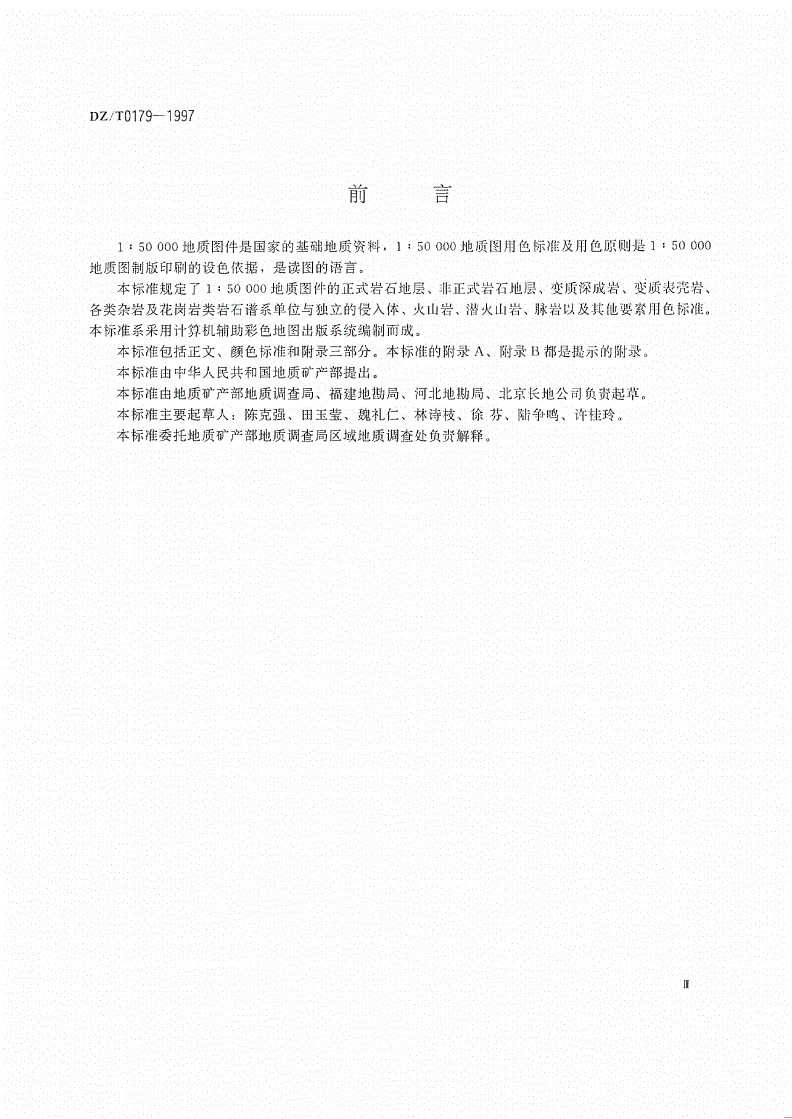

前言

1∶50000地质图件是国家的基础地质资料，1∶50000地质图用色标准及用色原则是1∶50000

地质图制版印刷的设色依据，是读图的语言。

本标准规定了1∶50000地质图件的正式岩石地层、非正式岩石地层、变质深成岩、变质表壳岩、

各类杂岩及花岗岩类岩石谱系单位与独立的侵入体、火山岩、潜火山岩、脉岩以及其他要素用色标

准。

本标准系采用计算机辅助彩色地图出版系统编制而成。

本标准包括正文、颜色标准和附录三部分。本标准的附录A、附录B都是提示的附录。

本标准由中华人民共和国地质矿产部提出。

本标准由地质矿产部地质调查局、福建地勘局、河北地勘局、北京长地公司负责起草。

本标准主要起草人：陈克强、田玉莹、魏礼仁、林诗枝、徐芬、陆争鸣、许桂玲。

本标准委托地质矿产部地质调查局区域地质凋查处负责解释。

IV

中华人民共和国地质矿产行业标准

DZ/T0179—1997

地质图用色标准及用色原则

（1∶50000）

—————————————————————————————————

1范围

本标准规定了1∶50000地质图正式岩石地层、非正式岩石地层、变质深成岩、变质表壳岩、各类

杂岩及花岗岩类侵入体岩石谱系单位、镁铁质岩、超镁铁质岩、碱性岩类、火山岩、潜火山岩、脉岩及

其他要素用色标准。

本标准适用于比例尺为l∶50000地质图件的彩色设计、制版和印刷用色，也可作为编制出版其他

比例尺地质图件用色参考。

2引用标准

下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为

有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB6390—86地质图用色标准比例尺1∶500000～1∶1000000

GB958—89区域地质图图例（1∶50000）

DZ／T0001—91区域地质调查总则（1∶50000）

DZ／T0157—951∶50000地质图地理底图编绘规范

3基本准则

3.1本标准的设计原则是提高地质图设色的科学性、实用性和艺术性，以减少基本用色，增加网纹和

花纹，拉开色相，区分层次，增强地质图的表现力。

3.2本标准满足按DZ／T000l—91填制的地质图件的内容。既适用于计算机辅助编制l∶50000地

质图工艺流程，又适用于常规印刷的工艺流程。

3.3本标准为组图〔是以岩石地层单位的群、组、段（层）为制图单位的地质图〕色标，设色以岩石

地层单位为主，年代地层为框架。色相表示，以岩石地层单位的群、组、段（层）为基本单位，侵入岩

以岩石谱系单位超单元、单元为基本单位。

3.4非正式单位（包括非正式岩石地层和岩石单位、变质深成岩、杂岩、混合岩及独立侵入体等）允

许突破常规用色习惯，根据图面特点设色。

3.5基础色相遵循国际地层委员会制订的年代地层色标和我国GB6390—86的基本原则。

4色标用色

4.1本标准使用6个色（见8.1）。其中基本色4个，为柠檬黄（1号色）、品红（2号色）、孔雀蓝

—————————————————————————————————

中华人民共和国地质矿产部1997-03-19批准1997-11-01实施

1

DZ/T0179—1997

—————————————————————————————————

（3号色）、黑色（4号色）。专色2个，为大红（5号色）、桔黄（6号色）。

4.2岩石地层用色标准（见表1,色标8.2）。

表1

色标编号

岩石地层用色

常规微机

第四纪1～40601～640

第三纪41～66641～666

白垩纪67～94667～694

侏罗纪99～138699～738

三叠纪143～184743～784

二叠纪189～220789～820

石炭纪225～255825～855

泥盆纪260～307860～907

志留纪312～351912～951

奥陶纪356～388956～988

寒武纪393～426993～1026

震旦纪431～4661031～1066

晚元古代*467～4801067～1080

中元古代481～5021081～1102

早元古代503～5101103～1110

太古宙511～530
