GB 10409-2019 防盗保险柜(箱)

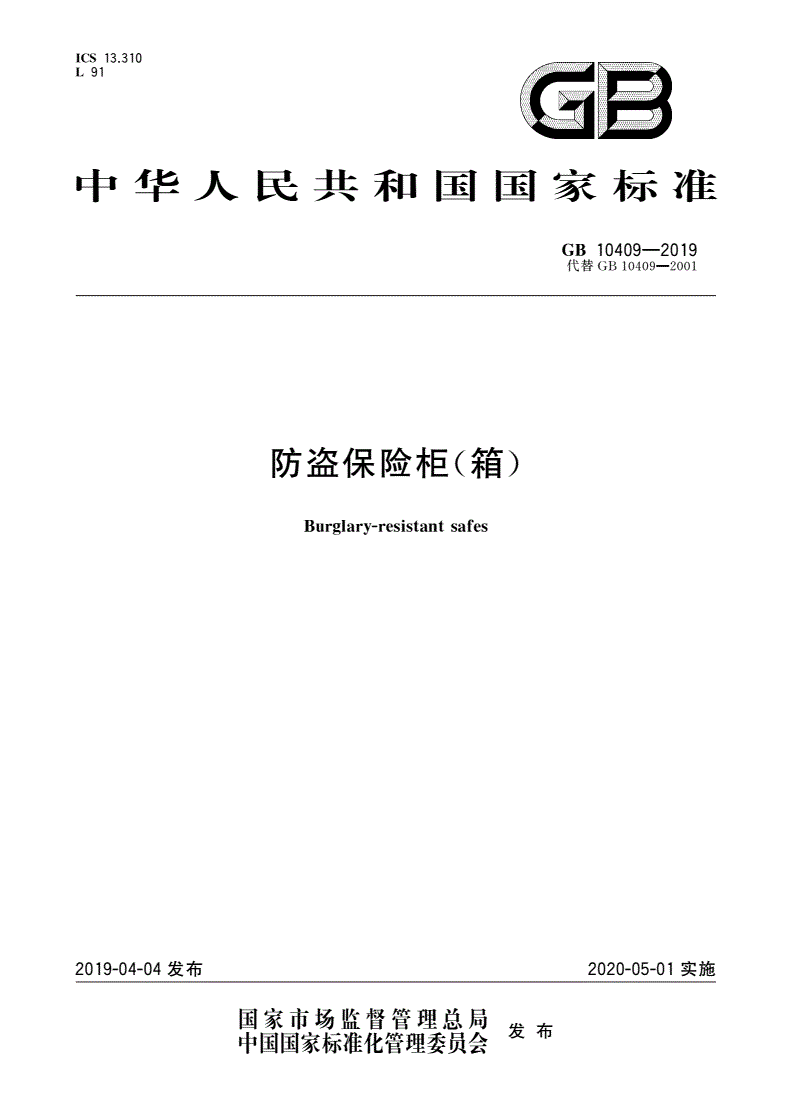

ICS13.310

中华人民共和国国家标准

GB10409—2019

代替GB10409—2001

防盗保险柜（箱）

Burglary-resistantsafes

2019-04-04发布2020-05-01实施

中国国家标准化矗委员局发布

GB10409—2019

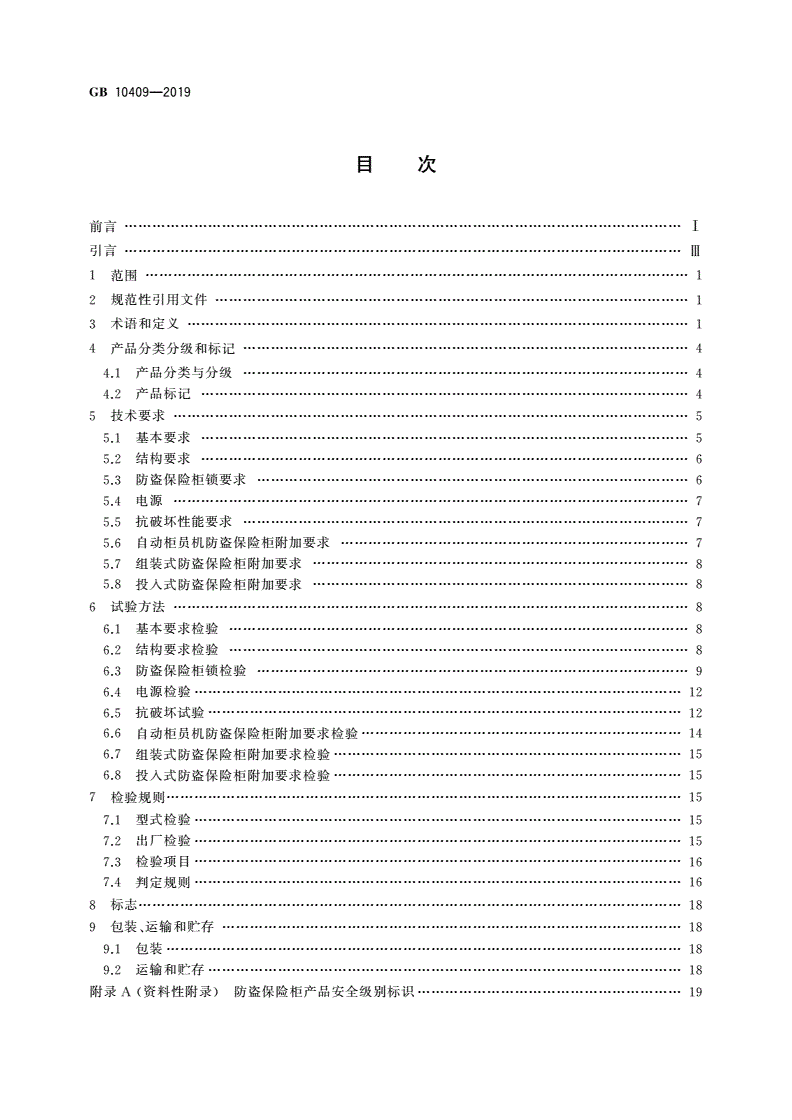

目次

前言I

引言皿

1范围1

2规范性引用文件1

3术语和定义1

4产品分类分级和标记4

4.1产品分类与分级4

4.2产品标记4

5技术要求5

5.1基本要求5

5.2结构要求6

5.3防盗保险柜锁要求6

5.4电源7

5.5抗破坏性能要求7

5.6自动柜员机防盗保险柜附加要求7

5.7组装式防盗保险柜附加要求8

5.8投入式防盗保险柜附加要求8

6试验方法8

6.1基本要求检验8

6.2结构要求检验8

6.3防盗保险柜锁检验9

6.4电源检验12

6.5抗破坏试验12

6.6自动柜员机防盗保险柜附加要求检验14

6.7组装式防盗保险柜附加要求检验15

6.8投入式防盗保险柜附加要求检验15

7检验规则15

7.1型式检验15

7.2出厂检验15

7.3检验项目16

7.4判定规则16

8标志18

9包装、运输和存18

9.1包装18

9.2运输和存18

附录A（资料性附录）防盗保险柜产品安全级别标识19

GB10409—2019

-*Z-___1

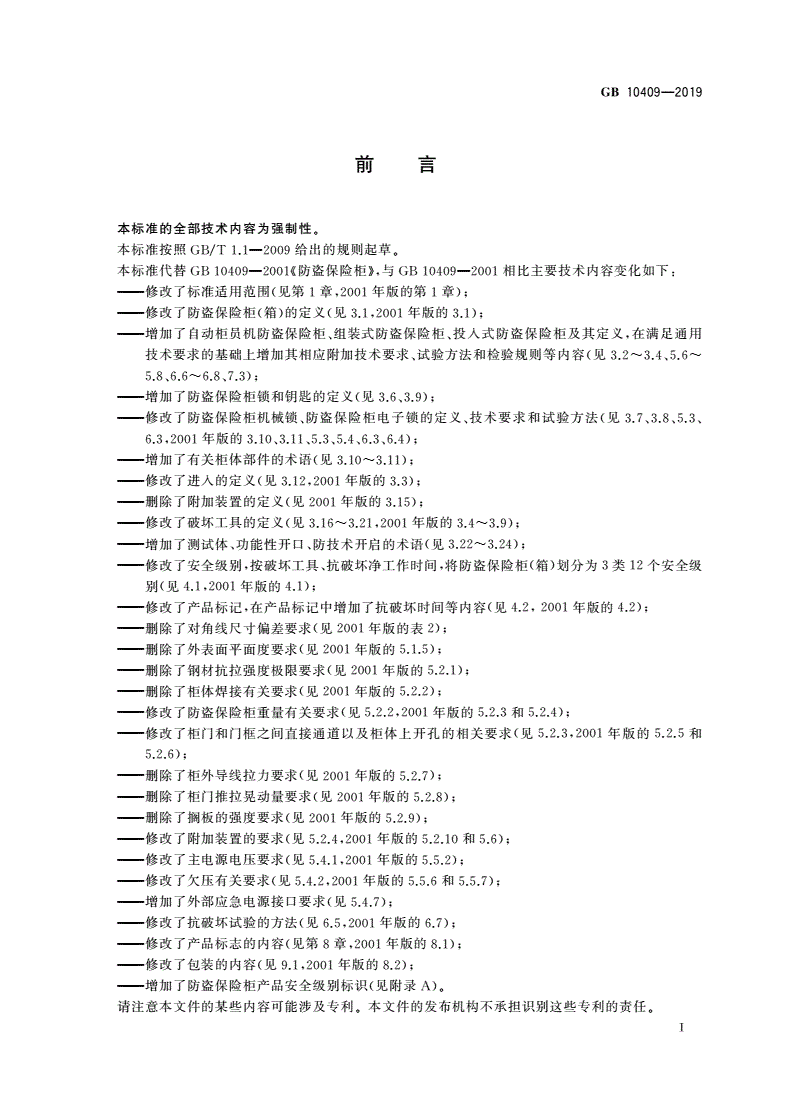

刖言

本标准的全部技术内容为强制性。

本标准按照GB/T1.1—2009给出的规则起草。

本标准代替GB10409—2001《防盗保险柜》，与GB10409—2001相比主要技术内容变化如下：

——修改了标准适用范围（见第1章,2001年版的第1章）;

——修改了防盗保险柜（箱）的定义（见3.1,2001年版的3.1）；

——增加了自动柜员机防盗保险柜、组装式防盗保险柜、投入式防盗保险柜及其定义，在满足通用

技术要求的基础上增加其相应附加技术要求、试验方法和检验规则等内容（见3.2〜3.4、5.6〜

5.8、6.6〜6.8、7.3）；

——增加了防盗保险柜锁和钥匙的定义（见3.6,3.9）;

——修改了防盗保险柜机械锁、防盗保险柜电子锁的定义、技术要求和试验方法（见3.7、3.8、5.3、

6.3,2001年版的3.10、3.11、5.3、5.4、6.3、6.4）；

——增加了有关柜体部件的术语（见3.10〜3.11）;

——修改了进入的定义（见3.12,2001年版的3.3）；

——删除了附加装置的定义（见2001年版的3.15）；

——修改了破坏工具的定义（见3.16-3.21,2001年版的3.4-3.9）；

——增加了测试体、功能性开口、防技术开启的术语（见3.22〜3.24）；

——修改了安全级别，按破坏工具、抗破坏净工作时间，将防盗保险柜（箱）划分为3类12个安全级

另（见4.1,2001年版的4.1）；

——修改了产品标记，在产品标记中增加了抗破坏时间等内容（见4.2,2001年版的4.2）；

——删除了对角线尺寸偏差要求（见2001年版的表2）；

——删除了外表面平面度要求（见2001年版的5.1.5）；

——删除了钢材抗拉强度极限要求（见2001年版的5.2.1）；

——删除了柜体焊接有关要求（见2001年版的5.2.2）；

——修改了防盗保险柜重量有关要求（见5.2.2,2001年版的5.2.3和5.2.4）；

——修改了柜门和门框之间直接通道以及柜体上开孔的相关要求（见5.2.3,2001年版的5.2.5和

5.2.6）；

——删除了柜外导线拉力要求（见2001年版的5.2.7）；

——删除了柜门推拉晃动量要求（见2001年版的5.2.8）；

——删除了搁板的强度要求（见2001年版的5.2.9）；

——修改了附加装置的要求（见5.2.4,2001年版的5.2.10和5.6）；

——修改了主电源电压要求（见5.4.1,2001年版的5.5.2）；

——修改了欠压有关要求（见5.4.2,2001年版的5.5.6和5.5.7）；

——增加了外部应急电源接口要求（见5.4.7）；

——修改了抗破坏试验的方法（见6.5,2001年版的6.7）；

——修改了产品标志的内容（见第8章,2001年版的&1）；

——修改了包装的内容（见9.1,2001年版的&2）；

——增加了防盗保险柜产品安全级别标识（见附录A）。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

1

GB10409—2019

本标准由中华人民共和国公安部提出并归口。

本标准起草单位:上海迪堡安防设备有限公司、国家安全防范报警系统产品质量监督检验中心（上

海）、公安部第三研究所、国家安全防范报警系统产品质量监督检验中心（北京）、宁波永发智能安防科技

有限公司、南京东屋电气有限公司、上海杰宝大王企业发展有限公司、宁波市镇海神舟锁业有限公司、上

海堡垒实业有限公司、宁波双九箱柜有限公司、宁波艾谱实业有限公司、广州广电运通金融电子股份有

限公司、深圳怡化电脑股份有限公司、浙江广纳工贸有限公司。

本标准主要起草人:徐志伟、李剑、卢螽法、邱日祥、鲍世隆、鲍逸明、曹忠伟、闵浩、徐尧、吴其良、

徐真轶、黄伟明、曹君、魏东、杨捷、唐江涛。

本标准所代替标准的历次版本发布情况为：

GB10409—1989、GB10409—2001。

U

GB10409—2019

引言

我国是防盗保险柜（箱）研制生产的大国，为规范防盗保险柜（箱）设计、制造和检验，在1989年发布

了强制性国家标准GB10409-1989（（防盗保险柜》，2001年又对其进行了修订；根据我国的实际情况需

要，在1997年又发布了公共安全行业强制性标准GA166-1997（（防盗保险箱》，2006年又对其进行了

修订。随着我国防盗保险柜（箱）市场的成熟以及在国际市场占据重要的位置，为了提高我国防盗保险

柜（箱）国家标准的适用性及该行业的技术水平，本次修订中将自动柜员机防盗保险柜、组装式防盗保险

柜、投入式防盗保险柜纳入本标准中，扩大了标准的适用范围；同时，标准将防盗保险柜（箱）安全级别进

行扩展和提升，将防盗时间明确在产品的标记中，有助于消费者根据需求合理选择产品；标准还增加并

明确了攻击破坏使用的工具，以规范产品的检测；本标准提高了对锁具安全性能的要求，明确规定防盗

保险柜（箱）应使用符合本标准的防盗保险柜锁，以进一步保证防盗保险柜（箱）的整体安全。

址

GB10409—2019

防盗保险柜（箱）

1范围

本标准规定了防盗保险柜（箱）（以下简称防盗保险柜）的术语和定义、产品分类分级和标记、技术要

求、试验方法、检验规则及标志、包装、运输和存。

本标准适用于防盗保险柜、防盗保险箱、自动柜员机防盗保险柜、组装式防盗保险柜、投入式防盗保

险柜的设计、制造、检验。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1720—1979漆膜附着力测定法

GB/T2828.1—2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样

计划

GB/T6461—2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级

GB/T10125—2012人造气氛腐蚀试验盐雾试验

GB/T18789.1—2013信息技术自动柜员机通用规范第1部分：设备

GA/T73—2015机械防盗锁

GA374—2001电子防盗锁

GA1280—2015自动柜员机安全性要求

3术语和定义

GB/T18789.1—2013,GA/T73—2015,GA374—2001,GA1280—2015界定的以及下列术语和定

义适用于本文件。

3.1

防盗保险柜（箱）burglary-resistantsafe

在规定时间内抵抗本标准规定条件下非正常进入的各类柜（箱）

3.2

自动柜员机防盗保险柜burglary-resistantautomatictellermachines（ATM）safe

自动柜员机中用于存放现金/票据处理等模块的防盗保险柜。

3.3

组装式防盗保险柜burglary-resistantassembledsafe

柜体可以拆卸、拼装的防盗保险柜。

3.4

投入式防盗保险柜burglary-resistantself-servicedepositsafe

具有安全投入口的防盗保险柜。

GB10409—2019

3.5

安全级别safetyclass

防盗保险柜（箱）抗破坏性能的分级。以在规定的破坏工具作用下，防盗保险柜（箱）薄弱环节能抵

抗非正常进入的净工作时间的长短来分级。

3.6

防盗保险柜锁locforburglary-resistantsafe

在防盗保险柜（箱）上使用的，防钻、防撬、防拉、防冲击、防强扭、防技术开启、密钥量等达到本标准

规定技术要求的，具有锁定装置且独立启闭的锁具。

3.7

防盗保险柜机械锁mechanicallocforburglary-resistantsafe

通过机械装置实现锁具密钥比对，采用机械传动装置实现启闭的防盗保险柜锁，包括钥匙式和密码

式等。

3.8

防盗保险柜电子锁electroniclocforburglary-resistantsafe

通过电子系统实现锁具密钥比对，采用机电方式实现启闭的防盗保险柜锁。

3.9

钥匙key

用来控制防盗保险柜锁的密钥信息或密钥信息载体。

注：可分为机械钥匙、数字钥匙、生物钥匙。

3.10

门栓机构boltwor

使防盗保险柜（箱）门保持关闭或开启状态的部件。

3.11

重锁装置relockingdevice

门栓机构和锁具遭到破坏性开启时，能阻止门栓机构运动或门被开启的保护机构。

3.12

进入forcedentry

在抗破坏试验中，防盗保险柜（箱）在规定的净工作时间内，按规定要求打开柜（箱）门或在柜（箱）

门、柜（箱）体上开出一个不小于规定面积的穿透性开口。

3.13

净工作时间networkingtime

实际的破坏攻击时间，不包括试验准备时间及试验过程中可能延误的时间。

3.14

13cm2开口13cm2opening

面积为13cm2，最小边长为25mm的矩形开口，或最小高为25mm的三角形开口，或直径为

41mm的圆形穿透性开口。

3.15

38cm2开口38cm2opening

面积为38cm2，最小边长为38mm的矩形开口，或最小高为51mm的三角形开口，或直径为

70mm的圆形穿透性开口。

3.16

普通手工工具commonhandtool

包括凿子、冲头、楔子、螺丝刀、钢锯、扳手、钳子、质量小于或等于3.6kg的铁锤、长度小于或等于

2

GB10409—2019

1.5m直径小于或等于25mm（或者相等截面积）的撬扒工具，以及带有一个或多个钩子或其他装置的

绳索、金属线或类似物品。

3.17

便携式电动工具portableelectrictool

钻头直径小于或等于12.7mm、功率小于或等于1800的便携式手持电钻；冲头直径小于或等于

25.4mm、功率小于或等于2400的便携式电动冲击锤及加压装置。

3.18

专用便携式电动工具specificportableelectrictool

便携式切割机、便携式砂轮机、电锯的总称。

3.18.1

便携式切割机portablecuttingmachine

具有高速钢、镶硬质合金刀齿且直径小于或等于203mm、功率小于或等于2400、转速小于或等

于8000r/min的手持切割机。

3.18.2

便携式砂轮机portableabrasivecuttingwheel

砂轮片直径小于或等于203mm、厚度小于或等于3.2mm、功率小于或等于2400、转速小于或

等于8000r/min的电动手持盘形砂轮机。

3.18.3

电锯electricsaw

圆锯、锯孔锯、往复锯的总称。

3.18.3.1

圆锯circularsaw

具有高速钢或镶硬质合金刀齿、圆锯片直径小于或等于203mm、功率小于或等于2400、转速小

于或等于5000r/min电动锯。

3.18.3.2

锯孔锯holesaw

具有高速钢或镶硬质合金的刀齿、孔直径小于或等于76mm,并与3.17的电钻配合使用的用来切

割孔的圆柱形锯装置。

3.18.3.3

往复锯reciprocatingsaw

具有高速钢或镶硬质合金刀齿的、功率小于或等于2400的手持往复锯装置。

3.19

磨头grindingpoint

转速为14000r/min~22000r/min且功率小于或等于1440的电驱动的锥形、盘形、圆柱形及

类似形状的磨削工具。

3.20

割炬cuttingtorch

氧-乙烘割炬，切割低碳钢的厚度大于或等于3mm、最大厚度小于或等于30mm的手工射吸式

割炬。

3.21

爆炸物explosive

TNT炸药（密度为1.55g/cm3~1.60g/cm3）或具有相当爆炸当量的其他炸药。

3

GB10409—2019

3.22

测试体testbody

长为150mm、截面积为125cm2的刚性体，截面要求为最小边长为100mm的矩形，或边长为

112mm的正方形，或直径为126mm的圆形。

3.23

功能性开口functionalopening

防盗保险柜（箱）上为特殊功能而预设的开口。

3.24

防技术开启professional-toolsresistantopening

抵抗锁具专业技术人员使用专用工具，运用操作手法非破坏性打开锁具的能力。

4产品分类分级和标记

4.1产品分类与分级

防盗保险柜按照抵抗破坏所使用的破坏工具不同分为A、E、C三类，按照破坏所需的净工作时间分

为12个安全级别，详细内容见表1。

表1产品分类分级表

净工作时间

分类安全级别破坏工具

min

A10$10

A15X1215（柜门面），210（其余各面）普通手工工具、便携式电动工具、磨头

A15$15

A

A30X1$30（柜门面），$15（其余各面）柜门面：普通手工工具、便携式电动工具、磨头、专用便携式

电动工具;其余各面：普通手工工具、便携式电动工具、磨头

A30$30普通手工工具、便携式电动工具、磨头、专用便携式电动工具

B15$15

B30X1$30（柜门面），$15（其余各面）

普通手工工具、便携式电动工具、磨头、专用便携式电动工

BB30$30

具、割炬

B60$60

B90$90

C60$60普通手工工具、便携式电动工具、磨头、专用便携式电动工

C

C90$90具、割炬、爆炸物

注1:本表中安全级别（分类与分级）由低向高顺序排列，即A30X1高于A15,B15高于A30,C60高于B90。

注2：防盗保险柜除柜门面外，其余各面的抗破坏性能较柜门面低一级别的用“X1”表示。若标记中没有“X1”，

表明该防盗保险柜各面抗破坏性能一致。

注3：B类在A类基础上增加割炬的破坏工具;C类在B类基础上增加爆炸物的破坏工具。

4.2产品标记

产品标记如下:

4

GB10409—2019

II企业产品代号（企业自定）

II柜体高度，单位为厘米（cm）

II防盗保险柜锁具类别，机械锁具用J表示，电子锁具用D表示

I!安全级别

I___________________________防盗保险柜代号，用FDG表示，其中自动柜员机防盗保险柜

为FDGM、组装式保险柜FDGZ
