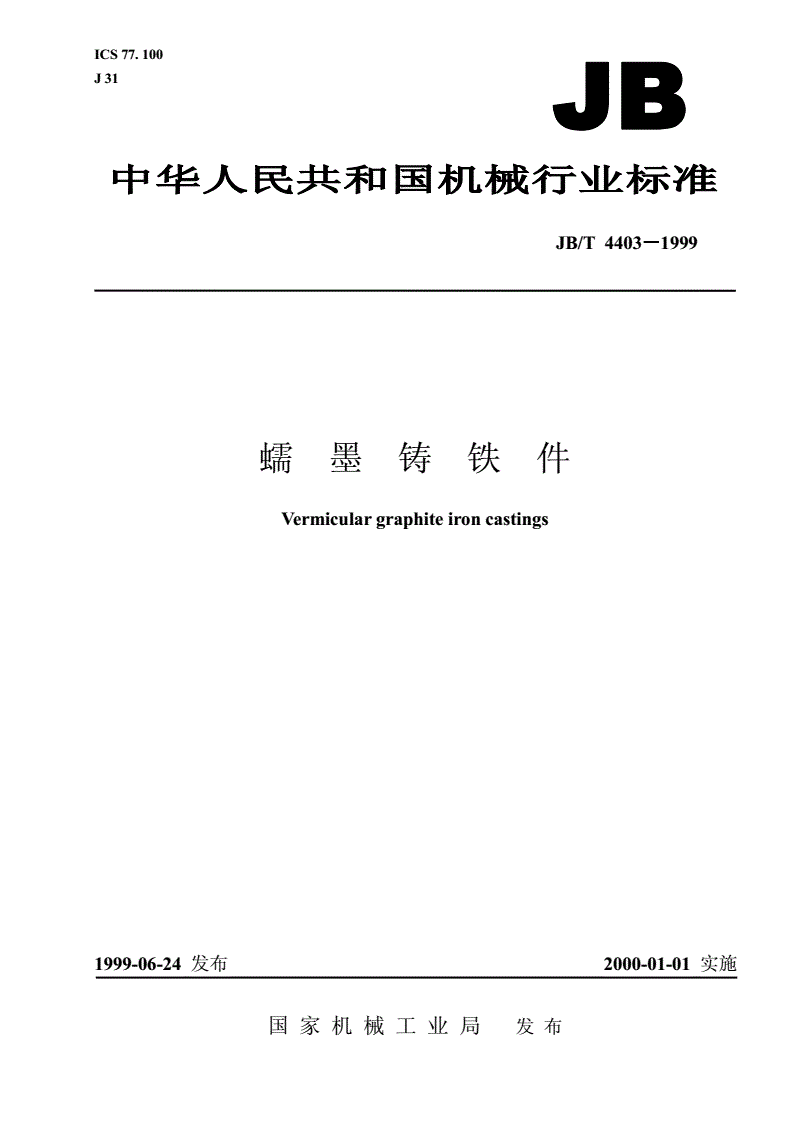

JB/T 4403-1999 蠕墨铸铁件

ICS77.100

J31

JB/T4403999－－－1

蠕墨铸铁件

Vermiculargraphiteironcastings

1999-06-24发布2000-01-01实施

国家机械工业局发布

JB/T4403－－－－1999

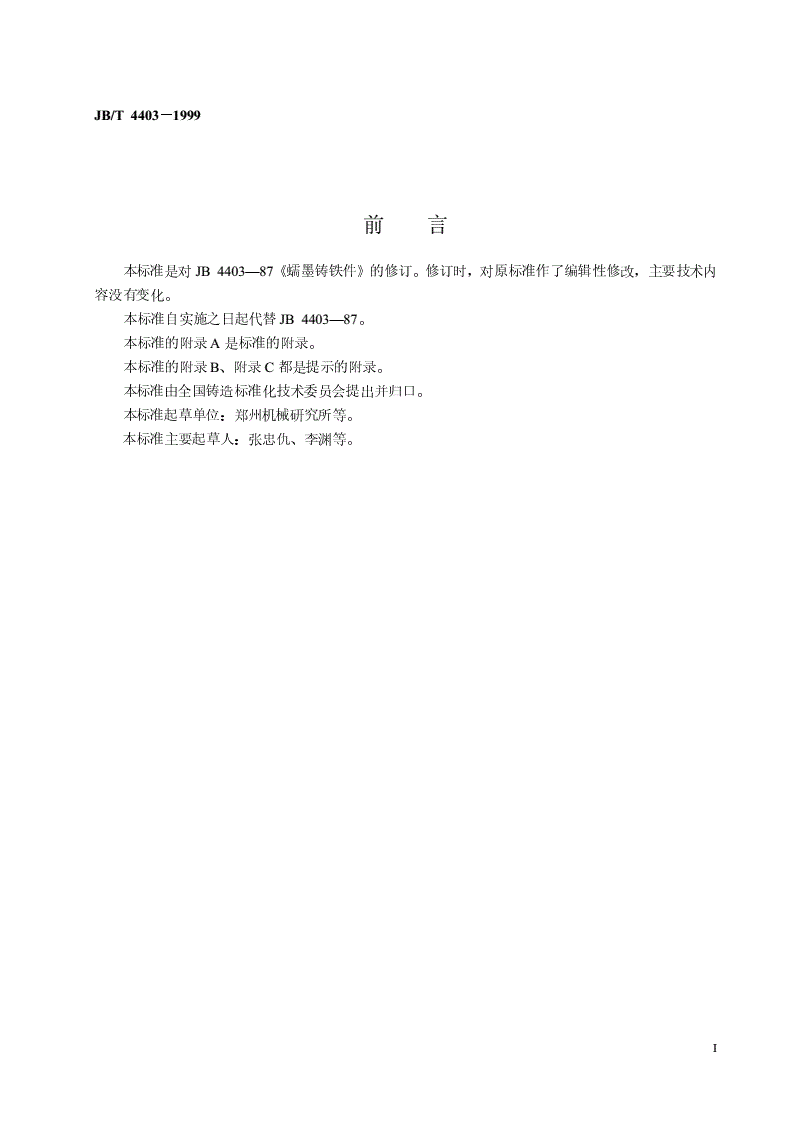

前言

本标准是对JB4403—87《蠕墨铸铁件》的修订。修订时，对原标准作了编辑性修改，主要技术内

容没有变化。

本标准自实施之日起代替JB4403—87。

本标准的附录A是标准的附录。

本标准的附录B、附录C都是提示的附录。

本标准由全国铸造标准化技术委员会提出并归口。

本标准起草单位：郑州机械研究所等。

本标准主要起草人：张忠仇、李渊等。

I

中华人民共和国机械行业标准

JB/T4403－－－－1999

蠕墨铸铁件

代替JB4403－87

Vermiculargraphiteironcastings

1范围

本标准准规定了蠕墨铸铁件的产品牌号、技术要求、试验方法、检验规则、标志与合格证书等。

本标准适用于砂型或相当于砂型冷却效果的铸型铸造的普通和低合金的蠕墨铸铁件。其他铸型可参

照使用。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T228—1987金属拉伸试验法

GB/T231—1984金属布氏硬度试验方法

GB/T5612—1985铸铁牌号表示方法

GB/T6060.1—1997表面粗糙度比较样块铸造表面

GB/T6414—1986铸件尺寸公差

JB/T3829—1999蠕墨铸铁金相

3产品牌号

本标准根据单铸试块的抗拉强度并按GB/T5612的规定，分为五种牌号，见表1。

表1蠕墨铸铁的牌号

抗拉强度σb屈服强度σ0.2伸长率δ蠕化率VG

硬度值范围

牌号MPaMPa%%主要基体组织

HB

不小于不小于

RuT4204203350.75200~280珠光体

RuT3803803000.75193~274珠光体

RuT3403402701.0170~24950珠光体+铁素体

RuT3003002401.5140~217铁素体+珠光体

RuT2602601953121~197铁素体

4技术要求

4.1铸件材质的力学性能一般以单铸试块的抗拉强度为验收依据，其中RuT260牌号，增加验收伸长

国家机械工业局1999-06-24批准2000-01-01实施

1

JB/T4403－－－－1999

率。如需方对其他性能有要求时，可按表1验收。

4.2铸件的金相组织中石墨的蠕化率一般按表1的规定验收。但根据铸件不同用途和特点，经供需双

方协商，蠕化率可符合特定要求。

4.3蠕墨铸铁件的力学性能可经过热处理达到。

4.4铸件应清除浇冒口、泥芯、粘砂、飞边和结疤夹砂。

4.5铸件的表面粗糙度根据GB/T6060.1的规定，由供需双方商定的等级进行检验。

4.6铸件的尺寸公差应符合GB/T6414的规定，也可按图样或订货技术要求的规定执行。

4.7铸件不允许有影响机械加工和零件使用性能的缺陷。对允许存在的缺陷，其形态、数量、尺寸与

位置，可否修补与修补方法等都应在订货条件中规定。

5试验方法

5.1拉伸试验所用的标准试块如图1所示，一般应优先选用表2中Ⅱ型。经供需双方协商，也可选用

表2中其他类型或附录A（标准的附录）的试块，或选用经过验证的其他形式的试块。试块应与铸件同

包铁水浇注，取自铸件浇注后期。

试块打箱温度不得高于500℃。

需要热处理的铸件，其试块应与铸件同炉热处理。

允许用附铸试块
