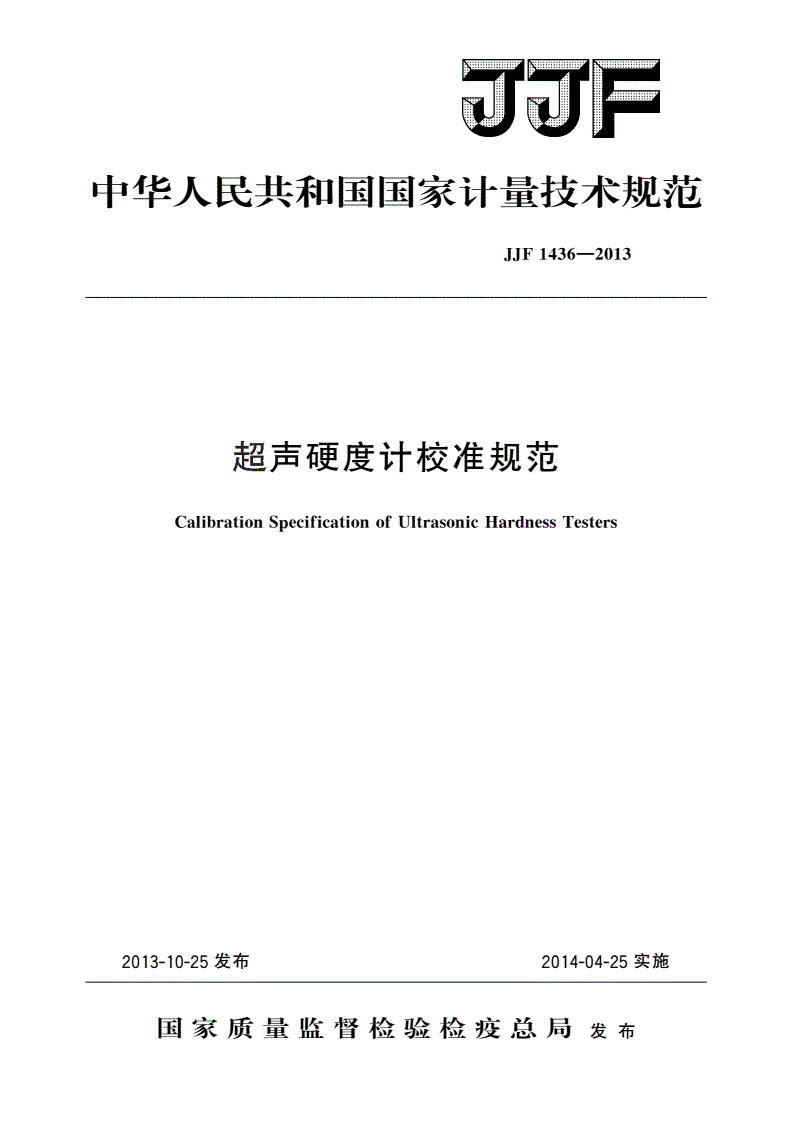

JJF 1436-2013 超声硬度计校准规范

中华人民共和国国家计量技术规范

JJF1436—2013

超声硬度计校准规范

CalibrationSpecificationofUltrasonicHardnessTesters

2013-10-25发布2014-04-25实施

国家质量监督检验检疫总局发布

JJF1436—2013

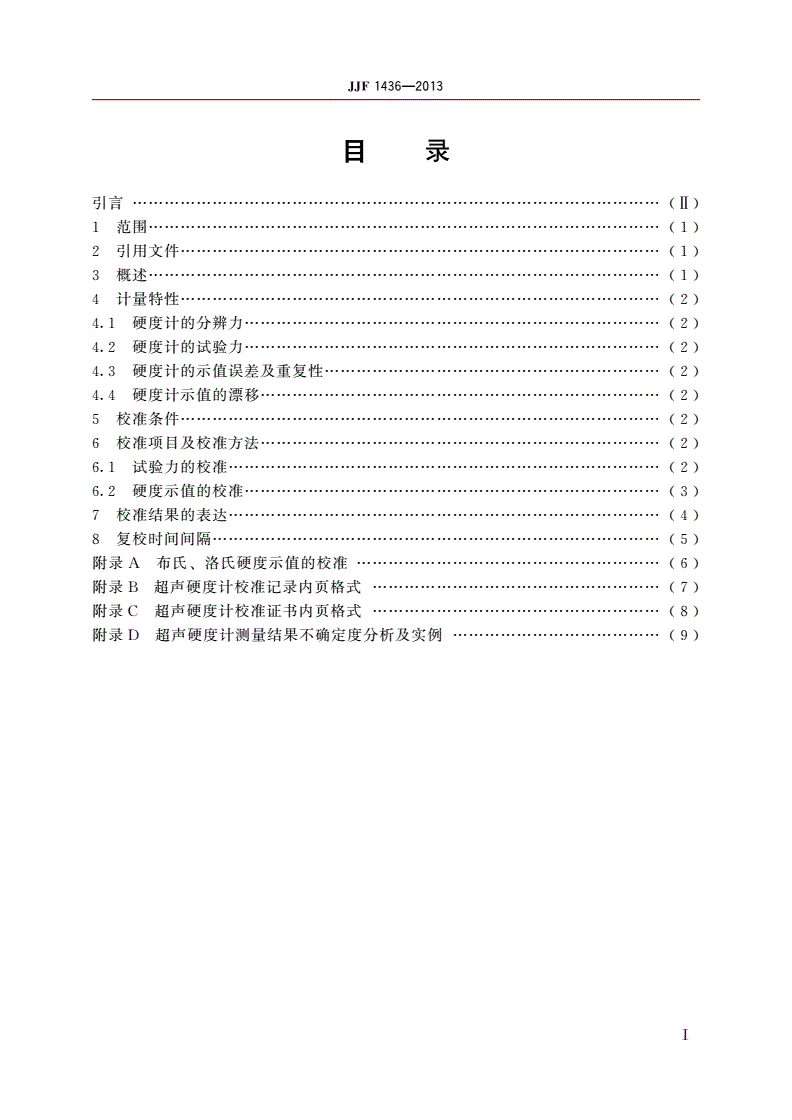

目录

引言………………………

(Ⅱ)

范围……………………

1(1)

引用文件………………

2(1)

概述……………………

3(1)

计量特性………………

4(2)

硬度计的分辨力……………………

4.1(2)

硬度计的试验力……………………

4.2(2)

硬度计的示值误差及重复性………

4.3(2)

硬度计示值的漂移…………………

4.4(2)

校准条件………………

5(2)

校准项目及校准方法…………………

6(2)

试验力的校准………………………

6.1(2)

硬度示值的校准……………………

6.2(3)

校准结果的表达………………………

7(4)

复校时间间隔…………

8(5)

附录布氏洛氏硬度示值的校准…………………

A、(6)

附录超声硬度计校准记录内页格式………………

B(7)

附录超声硬度计校准证书内页格式………………

C(8)

附录超声硬度计测量结果不确定度分析及实例…………………

D(9)

Ⅰ

JJF1436—2013

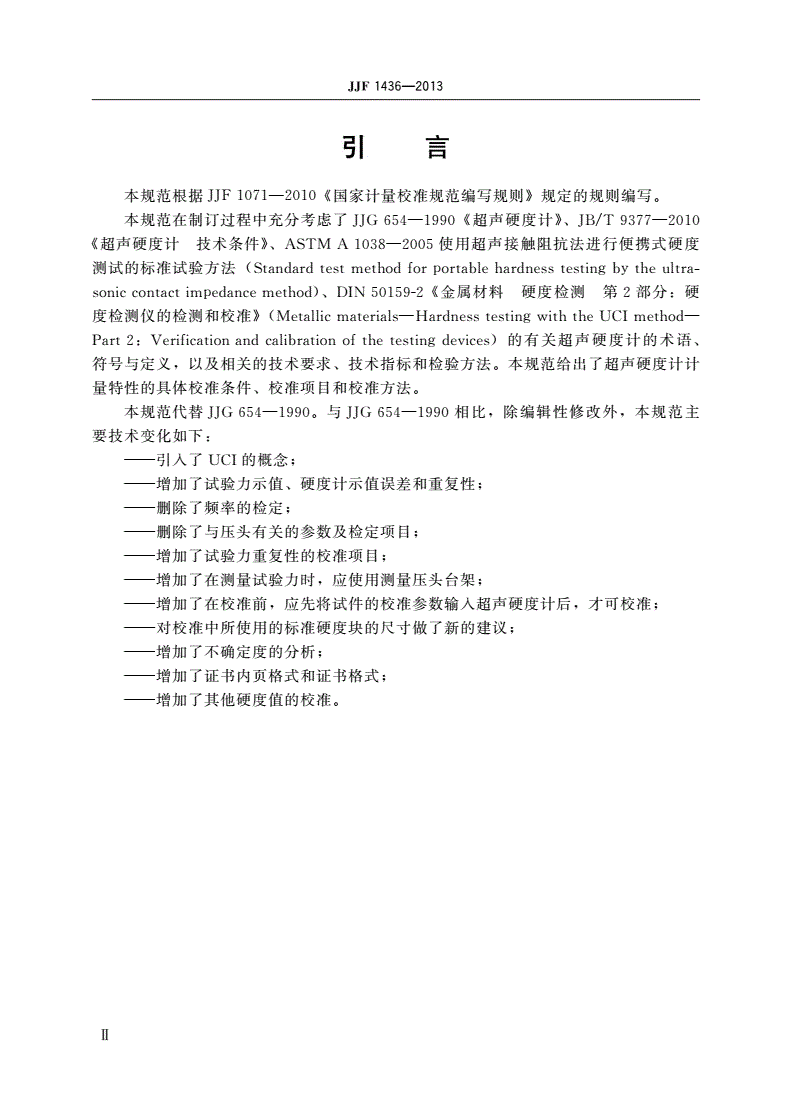

引言

本规范根据国家计量校准规范编写规则规定的规则编写

JJF1071—2010《》。

本规范在制订过程中充分考虑了超声硬度计

JJG654—1990《》、JB/T9377—2010

超声硬度计技术条件使用超声接触阻抗法进行便携式硬度

《》、ASTMA1038—2005

测试的标准试验方法

(Standardtestmethodforportablehardnesstestingbytheultra-

金属材料硬度检测第部分硬

soniccontactimpedancemethod)、DIN50159-2《2:

度检测仪的检测和校准

》(Metallicmaterials—HardnesstestingwiththeUCImethod—

的有关超声硬度计的术语

Part2:Verificationandcalibrationofthetestingdevices)、

符号与定义以及相关的技术要求技术指标和检验方法本规范给出了超声硬度计计

,、。

量特性的具体校准条件校准项目和校准方法

、。

本规范代替与相比除编辑性修改外本规范主

JJG654—1990。JJG654—1990,,

要技术变化如下

:

引入了的概念

———UCI;

增加了试验力示值硬度计示值误差和重复性

———、;

删除了频率的检定

———;

删除了与压头有关的参数及检定项目

———;

增加了试验力重复性的校准项目

———;

增加了在测量试验力时应使用测量压头台架

———,;

增加了在校准前应先将试件的校准参数输入超声硬度计后才可校准

———,,;

对校准中所使用的标准硬度块的尺寸做了新的建议

———;

增加了不确定度的分析

———;

增加了证书内页格式和证书格式

———;

增加了其他硬度值的校准

———。

Ⅱ

JJF1436—2013

超声硬度计校准规范

1范围

本规范适用于超声硬度计以下简称硬度计的校准

()。

2引用文件

本规范引用了下列文件

:

标准测力仪

JJG144—2007

标准维氏硬度块

JJG148—2006

无损检测术语超声检测

GB/T12604.1—2005(ISO5577:2000)

超声硬度计技术条件

JB/T9377—2010

使用超声接触阻抗法进行便携式硬度测试的标准试验方法

ASTMA1038—2005

(Standardtestmethodforportablehardnesstestingbytheultrasoniccontactimpedance

method)

金属材料超声硬度检测第部分硬度检测仪的检测和

DIN50159-2UCI2:

校准

(Metallicmaterials—HardnesstestingwiththeUCImethod—Part2:Verification

andcalibrationofthetestingdevices)

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3概述

超声硬度计是利用法超声接触阻抗法进行测量的仪器基本原理是将焊

UCI()。

有金刚石棱锥体压头的振动杆激励到其自由振荡频率当压头以恒定载荷与被测物垂

,,

直接触时产生共振并利用该谐振频率计算出被测物的硬度值即频率变化值可以通过

,。

压电陶瓷转换成电压信号再根据材料的弹性模量算出被测物的硬度值并可换算其

,,,

他硬度

。

硬度按式计算

(1):

A=fEf

(eff,)

Δ

αF

=××

HV0.102sinA(1)

2

式中

:

A压痕面积

———;

E弹性模量

eff———;

f频率变化量

Δ———;

函数符号

f———;

维氏硬度

HV———;

1

JJF1436—2013

α压头相对面夹角

———136°;

F试验力

———。

4计量特性

硬度计的分辨力

4.1

硬度计的硬度示值最小分辨力数字式指示装置不大于模拟式指示装置不

:1HV,

大于

20HV。
