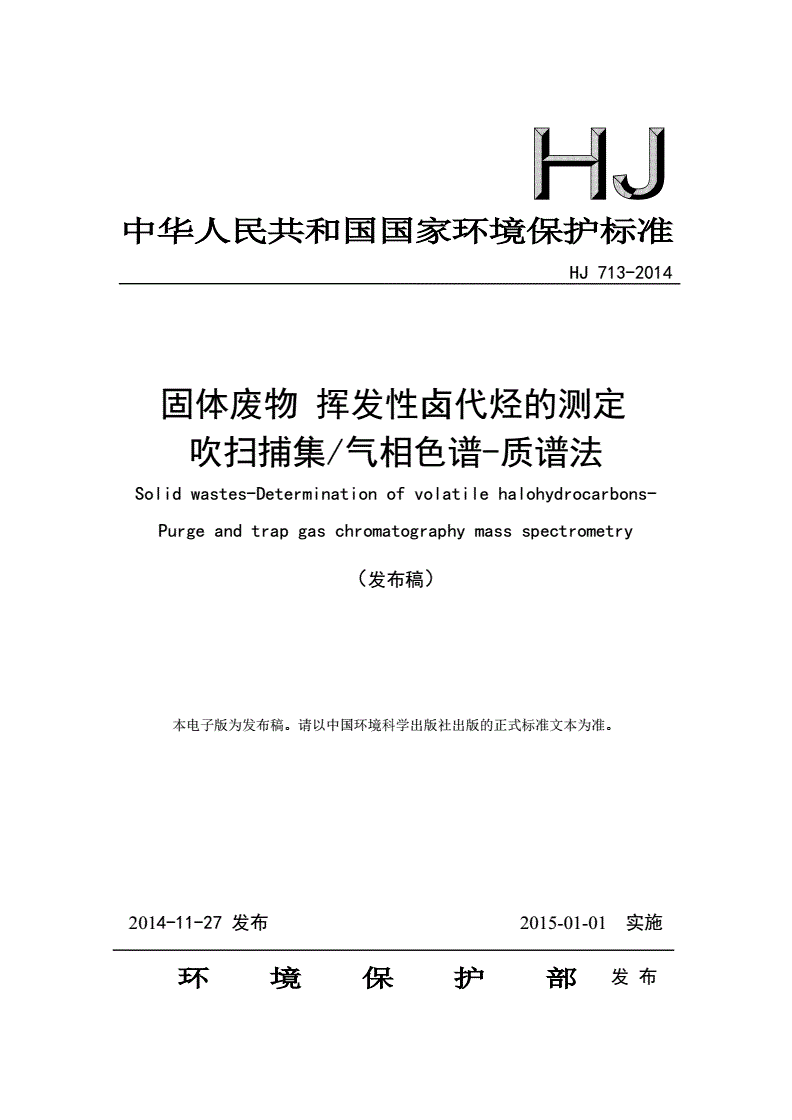

HJ 713-2014 固体废物 挥发性卤代烃的测定 吹扫捕集/气相色谱-质谱法

中华人民共和国国家环境保护标准

HJ713-2014

固体废物挥发性卤代烃的测定

吹扫捕集/气相色谱-质谱法

Solidwastes-Determinationofvolatilehalohydrocarbons-

Purgeandtrapgaschromatographymassspectrometry

（发布稿）

本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准。

2014-11-27发布2015-01-01实施

环境保护部发布

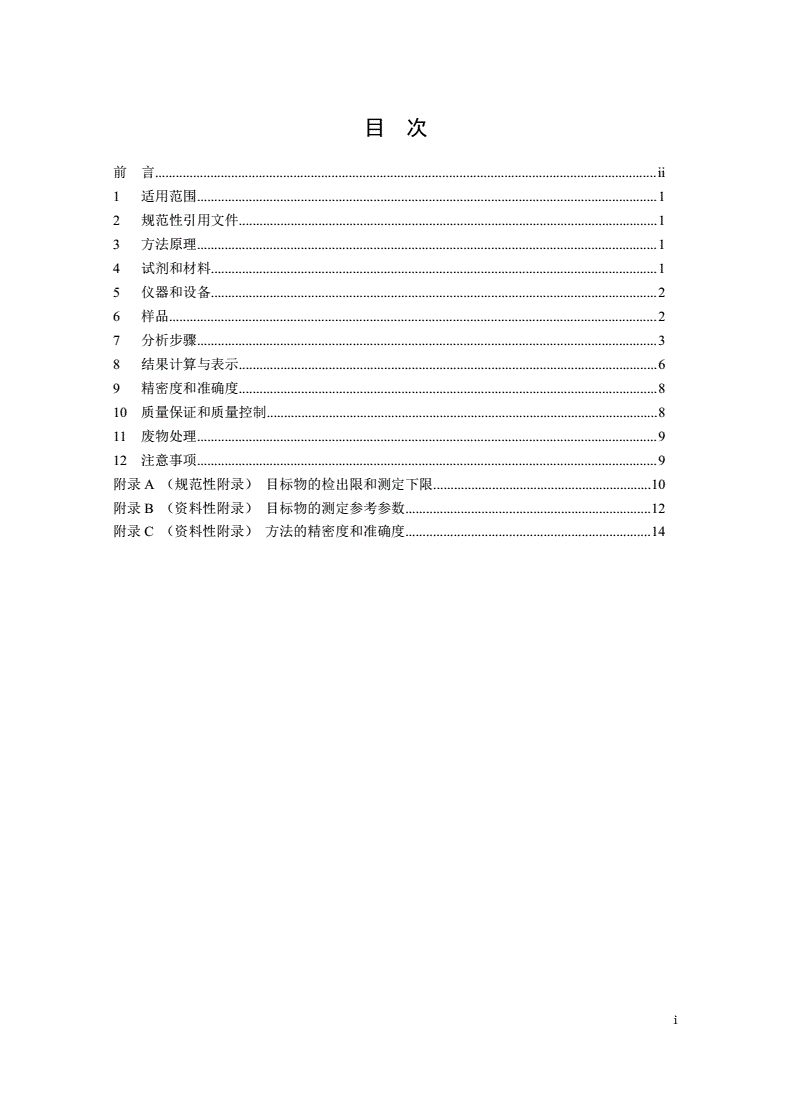

目次

前言.................................................................................................................................................ii

1适用范围.....................................................................................................................................1

2规范性引用文件.........................................................................................................................1

3方法原理.....................................................................................................................................1

4试剂和材料.................................................................................................................................1

5仪器和设备.................................................................................................................................2

6样品.............................................................................................................................................2

7分析步骤.....................................................................................................................................3

8结果计算与表示.........................................................................................................................6

9精密度和准确度.........................................................................................................................8

10质量保证和质量控制.................................................................................................................8

11废物处理.....................................................................................................................................9

12注意事项.....................................................................................................................................9

附录A（规范性附录）目标物的检出限和测定下限...............................................................10

附录B（资料性附录）目标物的测定参考参数.......................................................................12

附录C（资料性附录）方法的精密度和准确度.......................................................................14

i

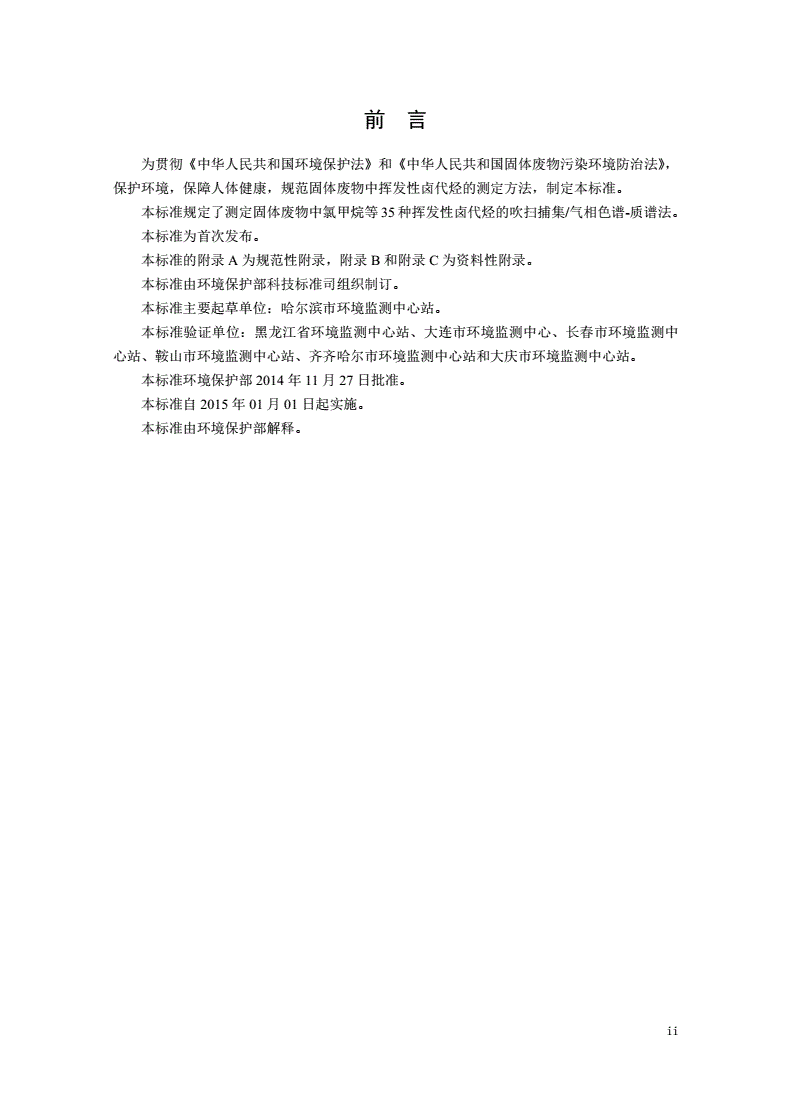

前言

为贯彻《中华人民共和国环境保护法》和《中华人民共和国固体废物污染环境防治法》，

保护环境，保障人体健康，规范固体废物中挥发性卤代烃的测定方法，制定本标准。

本标准规定了测定固体废物中氯甲烷等35种挥发性卤代烃的吹扫捕集/气相色谱-质谱法。

本标准为首次发布。

本标准的附录A为规范性附录，附录B和附录C为资料性附录。

本标准由环境保护部科技标准司组织制订。

本标准主要起草单位：哈尔滨市环境监测中心站。

本标准验证单位：黑龙江省环境监测中心站、大连市环境监测中心、长春市环境监测中

心站、鞍山市环境监测中心站、齐齐哈尔市环境监测中心站和大庆市环境监测中心站。

本标准环境保护部2014年11月27日批准。

本标准自2015年01月01日起实施。

本标准由环境保护部解释。

ii

固体废物挥发性卤代烃的测定吹扫捕集/气相色谱-质谱法

警告：实验中所使用的内标、替代物和标准溶液均为易挥发的有毒化学品，配制过程中

应在通风柜中进行操作；试样制备过程中应充分考虑其是否为有毒有害固体废物；按规定要

求佩戴防护器具，避免接触皮肤和衣物。

1适用范围

本标准规定了测定固体废物中挥发性卤代烃的吹扫捕集/气相色谱-质谱法。

本标准适用于固体废物和固体废物浸出液中氯甲烷等35种挥发性卤代烃的测定。其他挥

发性卤代烃如果通过验证也适用于本标准。

固体废物样品量为5g时，35种挥发性卤代烃的方法检出限为0.2～0.4µg/kg，测定下限

为0.8～1.6µg/kg。固体废物浸出液体积为5.0ml时，方法检出限为0.2～0.4μg/L，测定下

限为0.8～1.6μg/L。详见附录A。

2规范性引用文件

本标准内容引用了下列文件中的条款。凡是不注日期的引用文件，其有效版本适用于本

标准。

HJ/T20工业固体废物采样制样技术规范

HJ/T299固体废物浸出毒性浸出方法硫酸硝酸法

HJ/T300固体废物浸出毒性浸出方法醋酸缓冲溶液法

3方法原理

样品中的挥发性卤代烃用氦气吹扫出来，吸附于捕集管中，将捕集管加热并用氦气反吹，

捕集管中的挥发性卤代烃被热脱附出来，组分进入气相色谱分离后，用质谱仪进行检测。根

据保留时间、碎片离子质荷比及不同离子丰度比定性，内标法定量。

4试剂和材料

4.1实验用水：二次蒸馏水或纯水设备制备的水。使用前需经过空白检验，确认无目标物或

目标物浓度低于方法检出限。

4.2甲醇（CH3OH）：农残级，使用前需通过检验，确认无目标物或目标物浓度低于方法检出

限。

4.3标准贮备液：ρ=2000mg/L。

直接购买市售有证标准溶液，-10℃以下避光保存，或参照制造商的产品说明。使用时应

恢复至室温，并摇匀。

4.4标准使用液：ρ=2.5mg/L。

取适量标准贮备液（4.3），用甲醇（4.2）进行适当稀释。

1

4.5内标贮备液：ρ=2000mg/L。

选用氟苯、1-氯-2-溴丙烷、4-溴氟苯作为内标。可直接购买有证标准溶液，也可用标准物

质制备。

4.6内标使用液：ρ=2.5mg/L。

取适量内标贮备液（4.5），用甲醇（4.2）进行适当稀释。

4.7替代物贮备液：ρ=2000mg/L。

选用二氯甲烷-d2、1,2-二氯苯-d4作为替代物。可直接购买有证标准溶液，也可用标准物

质制备。

4.8替代物使用液：ρ=2.5mg/L。

取适量替代物贮备液（4.7），用甲醇（4.2）进行适当稀释。

4.94-溴氟苯（BFB）溶液：ρ=25mg/L，可直接购买有证标准溶液，也可用标准物质制备，

以甲醇稀释。

4.10石英砂：20～50目。使用前需要通过检验，确认无目标物或目标物低于方法检出限。

4.11氦气：纯度≥99.999%，经脱氧剂脱氧，分子筛脱水。

5仪器和设备

5.1采样器材：铁铲和不锈钢药勺。

5.2采样瓶：聚四氟乙烯硅胶衬垫螺旋盖的60ml的广口玻璃瓶。

5.3样品瓶：具聚四氟乙烯衬垫螺旋盖的40ml棕色玻璃瓶和无色玻璃瓶。

5.4气相色谱-质谱联用仪：EI电离源。

5.5色谱柱：石英毛细管柱，长30m，内径0.25mm，膜厚1.4μm，固定相为6%腈丙苯基/94

%二甲基聚硅氧烷，也可使用其他等效毛细柱。

5.6吹扫捕集装置：适用于固体样品和粘稠液体样品的测定。捕集管使用1/3Tenax、1/3硅胶、

1/3活性炭混合吸附剂或其他等效吸附剂。

5.7微量注射器：10μl、25μl、100μl、250μl、500μl和1000μl。

5.8天平：精度为0.01g。

5.9往复式振荡器：振荡频率150次/min，可固定样品瓶。

5.10棕色密实瓶：2ml，具聚四氟乙烯衬垫。

5.11pH计：精度为±0.05。

5.12便携式冷藏箱：容积20L，温度4℃以下。

5.13一次性巴斯德玻璃吸液管。

5.14一般实验室常用仪器和设备。

6样品

6.1样品的采集

按照HJ/T20的相关要求采集固体废物样品。可在采样现场使用用于挥发性卤代烃测定的

便携式VOC测定仪对样品进行浓度高低的初筛。低浓度样品均应至少采集3个平行样。采样

前在样品瓶（5.3）中放一个磁力搅拌子，密封，称重（精确至0.01g）。用采样器材收集约5g

2

样品至样品瓶中，快速清除掉样品瓶螺纹及外表面黏附的样品，立即密封样品瓶。另外采集

一份样品于采样瓶（5.2）中用于高含量样品和固体废物浸出液样品的测定。样品采集后置于

便携冷藏箱(5.12)内带回实验室。

注1：现场初步筛选挥发性卤代烃含量测定结果大于200µg/kg时，视该样品为高含量样品。

注2：样品采集时勿搅动固体废物，以免造成固体废物中有机物的挥发。采样人员一定要做好防护工作。

6.2样品的保存

样品到达实验室后，应尽快分析。若不能及时分析，应将样品低于4℃下保存，保存期

为14d。样品存放区域应无有机物干扰。

6.3试样的制备

6.3.1固体废物低含量试样

取出样品瓶（5.3），待恢复至室温后，称重（精确至0.01g）。加入5.0ml实验用水（4.1）、

10µl替代物（4.8）和10µl内标物（4.6），待测。

6.3.2固体废物高含量试样

取出采样瓶（5.2），待恢复至室温后，称取5g样品置于样品瓶（5.3）中，迅速加入10.0

ml甲醇（4.2），密封，在往复式振荡器（5.9）上以150次/min的频率振荡10min。静置沉降

后，用一次性巴斯德玻璃吸液管（5.13）移取约1ml提取液至2ml棕色密实瓶（5.10）中，

必要时，提取液可进行离心分离。该提取液可置于冷藏箱内4℃下保存，保存期为14d。

在分析前将提取液恢复至室温后，向样品瓶（5.3）中加入5g石英砂（4.10）、5.0ml实

验用水（4.1）、10～100μl甲醇提取液、10µl替代物（4.8）和10µl内标物（4.6），立即密

封，待测。

注3：若甲醇提取液中目标物浓度较高，可通过加入甲醇进行适当稀释。

注4：若用高含量方法分析浓度值过低或未检出，应采用低含量方法重新分析样品。

6.3.3固体废物浸出液试样

执行HJ/T299或HJ/T300的方法制备固体废物浸出液试样。取5.0ml浸出液移入样品瓶

（5.3）中，加入10µl替代物（4.8）和10µl内标物（4.6），立即密封，待测。

6.4空白试样的制备

6.4.1固体废物低含量空白试样

以5g石英砂（4.10）代替样品，按照6.3.1步骤制备低含量空白试样。

6.4.2固体废物高含量空白试样

以5g石英砂（4.10）代替样品，按照6.3.2步骤制备高含量空白试样。

6.4.2固体废物浸出液空白试样

按照HJ/T299或HJ/T300的浸提方法，以石英砂（4.10）代替样品，按照6.3.3步骤制备

固体废物浸出液空白试样。

7分析步骤

不同型号吹扫捕集装置、气相色谱-质谱联用仪的最佳工作条件不同，应按照仪器使用说

明书进行操作，本标准推荐仪器参考条件如下：

3

7.1仪器参考条件

7.1.1吹扫捕集装置参考条件

吹扫流量：40ml/min；吹扫温度：40℃；吹扫时间：11min；干吹时间：2min；脱附温

度：180℃；脱附时间：3min；烘烤温度：200℃；烘烤时间：10min；传输线温度：110℃。

7.1.2气相色谱仪参考条件

程序升温：35℃(5min)5℃/min180℃20℃/min200℃(5min)；

进样口温度：180℃；进样方式：分流进样（20:1）；载气：氦气；接口温度：230℃；柱流量：

1.2ml/min。

7.1.3质谱仪参考条件

离子化方式：EI；离子源温度：200℃；传输线温度：230℃；电子加速电压：70eV；检

测方式：FullScan法；质量范围：35～300amu。

7.2校准

7.2.1仪器性能检查

分析样品前应对气相色谱-质谱仪进行性能检查。取4-溴氟苯（BFB）（4.9）溶液1µl直

接进气相色谱分析。4-溴氟苯关键离子丰度应满足表1中规定的标准，否则需对质谱仪和一些

参数进行调整或清洗离子源。

表1BFB关键离子丰度标准

质量离子丰度标准质量离子丰度标准

50质量95的15%～40%174大于质量95的50%

75质量95的30%～60%175质量174的5%～9%

95基峰，100%相对丰度176质量174的95%～101%

96质量95的5%～9%177质量176的5%～9%

173小于质量174的2%－－

7.2.2校准曲线的绘制

（1）测定固体废物的校准曲线绘制

用微量注射器分别移取一定量的标准使用液（4.4）和替代物使用液（4.8），至盛有5g石

英砂（4.10）、5.0ml实验用水（4.1）的样品瓶（5.3）中，配制目标物和替代物含量分别为5、

10、25、50、100ng的校准系列，并分别加入10µl内标使用液（4.6），立即密封。按照仪器

参考条件（7.1）依次进样分析，以目标物定量离子的响应值与内标物定量离子的响应值的比

值为纵坐标，目标物含量（ng）与内标物含量的比值为横坐标，绘制校准曲线。图1为在本

标准规定的仪器条件下，目标物的色谱图。

4

出峰顺序：1—二氯二氟甲烷；2—氯甲烷；3—氯乙烯；4—溴甲烷；5—氯乙烷；6—三氯氟甲烷；7—1,1-二

氯乙烯；8—二氯甲烷-d2（替代物1）；9—二氯甲烷；10—反-1,2-二氯乙烯；11—1,1-二氯乙烷；12—2,2-

二氯丙烷；13—顺-1,2-二氯乙烯；14—溴氯甲烷；15—氯仿；16—1,1,1-三氯乙烷；17—四氯化碳；18—1,1-

二氯丙烯；19—1,2-二氯乙烷；20—氟苯（内标1）；21—三氯乙烯；22—1,2-二氯丙烷；23—二溴甲烷；24—

一溴二氯甲烷；25—顺-1,3-二氯丙烯；26—反-1,3-二氯丙烯；27—1-氯-2-溴丙烷（内标2）；28—1,1,2-三氯

乙烷；29—四氯乙烯；30—1,3-二氯丙烷；31—二溴一氯甲烷；32—1,2-二溴乙烷；33—1,1,1,2-四氯乙烷；34—

溴仿；35—4-溴氟苯（内标3）；36—1,1,2,2-四氯乙烷；37—1,2,3-三氯丙烷；38—1,2-二氯苯-d4（替代物2）；

39—1,2-二溴-3-氯丙烷；40—六氯丁二烯。

图1目标物的色谱图

（2）测定固体废物浸出液的校准曲线绘制

用微量注射器分别移取一定量的标准使用液（4.4）和替代物使用液（4.8），至盛有5.0ml

浸提剂的样品瓶（5.3）中，配制目标物和替代物浓度分别为1、2、5、10、20µg/L的校准系

列，并分别加入10µl内标使用液（4.6），立即密封。按照仪器参考条件（7.1）依次进样分析，

以目标物定量离子的响应值与内标物定量离子的响应值的比值为纵坐标，目标物浓度（µg/L）

与内标物浓度的比值为横坐标，绘制校准曲线。图1为在本标准规定的仪器条件下的目标物

色谱图。

7.2.2.1用平均响应因子建立校准曲线

标准系列第i点目标物（或替代物）的相对响应因子（RRFi），按公式（1）进行计算。

AiISi

RRFi(1)

AISii

式中：RRFi——标准系列中第i点目标物（或替代物）的相对响应因子；

Ai——标准系列中第i点目标物（或替代物）定量离子的响应值；

AISi——标准系列中第i点目标物（或替代物）相对应内标定量离子的响应值；

ISi——标准系列中内标的浓度，ng；

i——标准系列中第i点目标物（或替代物）的质量浓度ng。

5

目标物（或替代物）的平均相对响应因子，按照公式（2）进行计算。

n

RRFi

RRFi1（2）

n

式中：RRF——目标物（或替代物）的平均相对响应因子；

RRFi——标准系列中第i点目标物（或替代物）的相对响应因子；

n——标准系列点数。

RRF的标准偏差，按照公式（3）进行计算。

n

2

RRFiRRF

i1

SD（）

n13

RRF的相对标准偏差，按照公式（4）进行计算。

SD

RSD100%（4）

RRF

标准系列目标物（或替代物）相对响应因子（RRF）的相对标准偏差（RSD）应小于等于

20%。

7.2.2.2用最小二乘法绘制校准曲线

以目标化合物和相对应内标的响应值比为纵坐标，浓度比为横坐标，用最小二乘法建立

校准曲线，标准曲线的相关系数≥0.990。若校准曲线的相关系数小于0.990时，也可以采用

非线性拟合曲线进行校准，但应至少采用6个浓度点进行校准。

7.3样品测定

将制备好的试样（6.3）按照仪器参考条件（7.1）进行测定。

7.4空白试验

将制备好的空白试样（6.4）按照仪器参考条件（7.1）进行测定。

8结果计算与表示

8.1定性分析

以全扫描方式（Scan）采集数据，以样品中目标物相对保留时间（RRT）、辅助定性离子

和目标离子丰度比（Q）与标准溶液中的变化范围来定性。样品中目标物的相对保留时间与校

准曲线该化合物的相对保留时间的差值应在±0.06内。样品中目标物的辅助定性离子和定量离

子峰面积比（Q样品）与校准曲线目标物的辅助定性离子和定量离子峰面积比（Q标准）相对偏差

控制在±30%以内。

按公式（5）计算相对保留时间RRT

RT

RRTx（5）

RTIS

6

式中：RRT——相对保留时间；

RTX——目标物的保留时间，min；

RTIS——内标物的保留时间，min。

平均相对保留时间（RRT）:标准系列中同一目标物的相对保留时间平均值按公式（6）计

算辅助定性离子和定量离子峰面积比（Q）

Aq

Q（6）

At

式中：At——定量离子峰面积；

Aq——辅助定性离子峰面积。

8.2定量分析

根据目标物和内标定量离子的响应值进行计算。当样品中目标物的定量离子有干扰时，

可以使用辅助离子定量，具体见附录B。

8.2.1目标物（或替代物）质量m1的计算

8.2.1.1用平均相对响应因子计算

当目标物（或替代物）采用平均相对响应因子进行校准时，目标物的含量m1按公式（7）

进行计算。

Am

mxIS

1（）

AISRRF7

式中：m1——目标物（或替代物）的含量，ng；

Ax——目标物（或替代物）定量离子的响应值；

mIS——内标物的量，ng；

AIS——与目标物（或替代物）相对应内标定量离子的响应值；

RRF——目标物（或替代物）的平均相对响应因子。

8.2.1.2用线性或非线性校准曲线计算

当目标物采用线性或非线性校准曲线进行校准时，目标物的含量m1通过相应的校准曲线

计算。

8.2.2低含量样品中挥发性卤代烃的含量，按照公式（8）进行计算。

m

1（8）

m

式中：——样品中目标物的含量，µg/kg；

m1——试料中目标物（或替代物）的量，ng；

m——采样量，g。

8.2.3高含量样品中挥发性卤代烃的含量，按照公式（9）进行计算。

7

mVf

1c（9）

Vsm

式中：——样品中目标物的含量，µg/kg；

m1——试料中目标物（或替代物）的量，ng；

Vc——提取液体积，ml；

m——采样量，g；

VS——用于吹扫的提取液体积，ml；

f——提取液的稀释倍数。

8.2.4固体废物浸出液的结果计算

测定固体废物浸出液时，挥发性卤代烃的浓度直接从校准曲线查得，以g/L表示。

8.3结果表示

测定固体废物，当测定结果小于100µg/kg时，保留小数点后1位；当测定结果大于等于

100µg/kg时，保留3位有效数字。

测定固体废物浸出液，当测定结果小于100µg/L时，保留小数点后1位；当测定结果大

于等于100µg/L时，保留3位有效数字。

9精密度和准确度

9.1精密度

六家实验室分别对0.4μg/kg、2.0μg/kg和10.0μg/kg的固体废物加标样品进行了测定。实

验室内相对标准偏差分别为：5.2%～18%，1.1%～18%，0.8%～17%；实验室间相对标准偏差

分别为：4.2%～14%，3.6%～12%，2.3%～12%；重复性限范围分别为：0.1～0.2μg/kg，0.5～

0.7μg/kg，1.3～2.5μg/kg；再现性限范围分别为：0.1～0.3μg/kg，0.5～0.9μg/kg，1.6～3.8μg/kg，

详见附录C.1。

六家实验室分别对0.4μg/kg、2.0μg/kg和10.0μg/L的浸出液加标样品进行了测定。实验

室内相对标准偏差分别为：5.2%～21%，1.3%～21%，1.1%～21%；实验室间相对标准偏差

分别为：4.5%～20%，4.8%～16%，3.2%～16%；重复性限范围分别为：0.1～0.2
