JB/T 8920-1999 工程塑料内链节轻型输送链

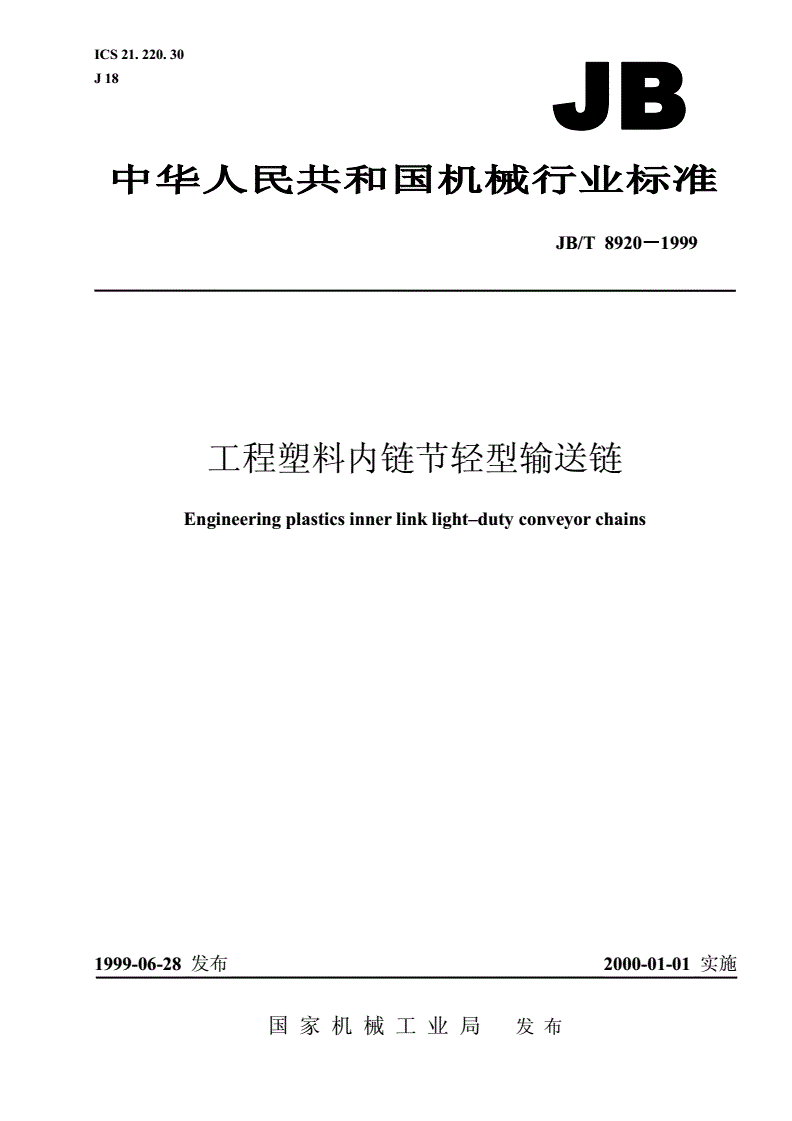

ICS21.220.30

J18

JB/T8920999－－－1

工程塑料内链节轻型输送链

Engineeringplasticsinnerlinklight–dutyconveyorchains

1999-06-28发布2000-01-01实施

国家机械工业局发布

JB/T8920－－－－1999

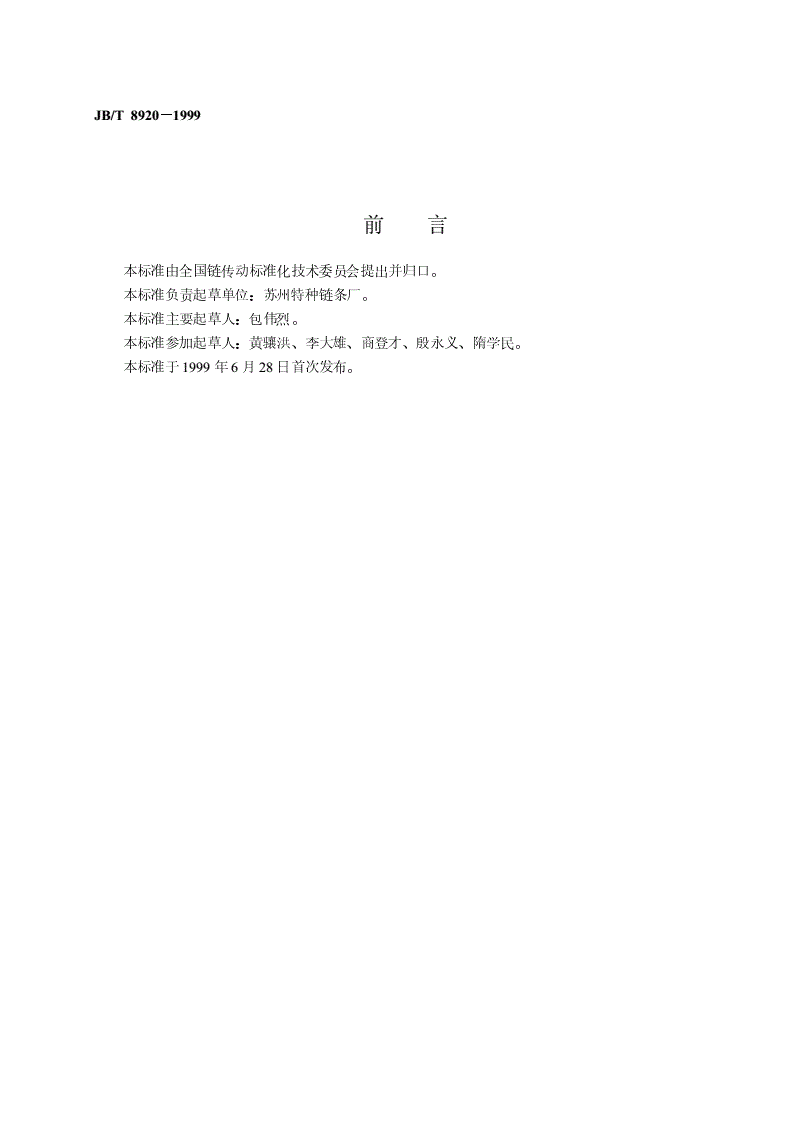

前言

本标准由全国链传动标准化技术委员会提出并归口。

本标准负责起草单位：苏州特种链条厂。

本标准主要起草人：包伟烈。

本标准参加起草人：黄骧洪、李大雄、商登才、殷永义、隋学民。

本标准于1999年6月28日首次发布。

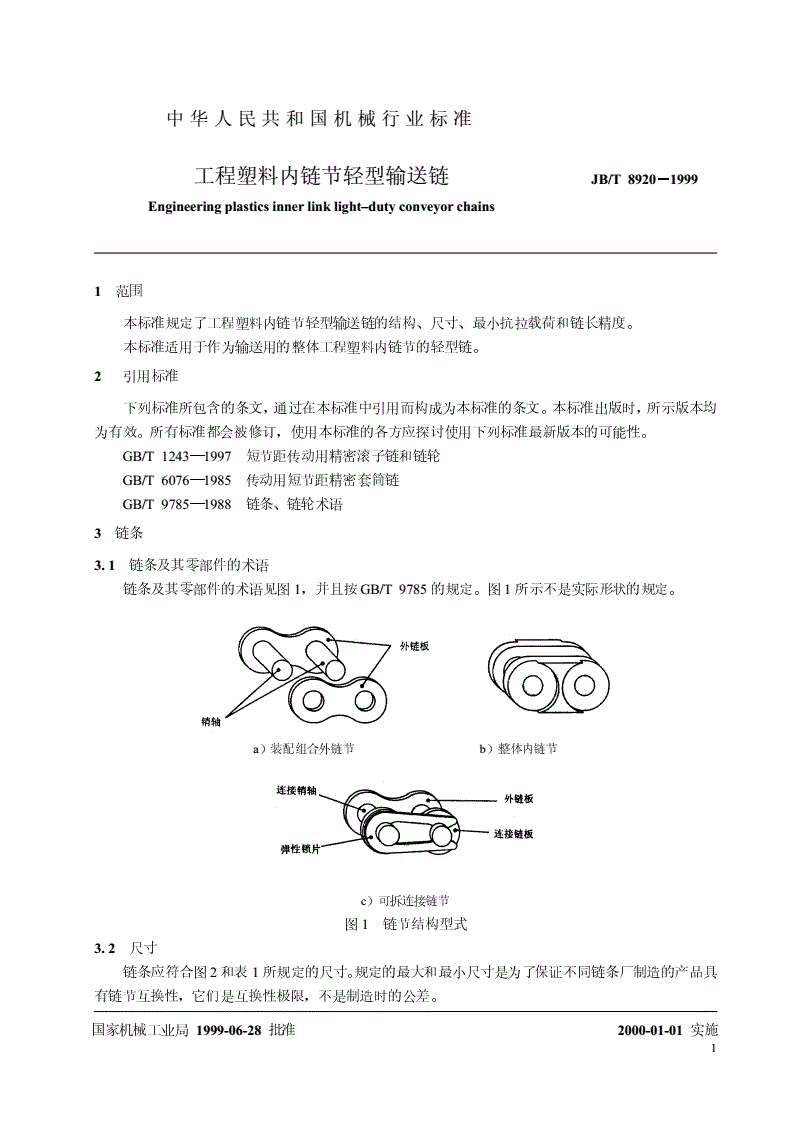

中华人民共和国机械行业标准

工程塑料内链节轻型输送链JB/T8920－－－－1999

Engineeringplasticsinnerlinklight–dutyconveyorchains

1范围

本标准规定了工程塑料内链节轻型输送链的结构、尺寸、最小抗拉载荷和链长精度。

本标准适用于作为输送用的整体工程塑料内链节的轻型链。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T1243—1997短节距传动用精密滚子链和链轮

GB/T6076—1985传动用短节距精密套筒链

GB/T9785—1988链条、链轮术语

3链条

3.1链条及其零部件的术语

链条及其零部件的术语见图1，并且按GB/T9785的规定。图1所示不是实际形状的规定。

a）装配组合外链节b）整体内链节

c）可拆连接链节

图1链节结构型式

3.2尺寸

链条应符合图2和表1所规定的尺寸。规定的最大和最小尺寸是为了保证不同链条厂制造的产品具

有链节互换性，它们是互换性极限，不是制造时的公差。

国家机械工业局1999-06-28批准2000-01-01实施

1

JB/T8920－－－－1999

图2链条

表1链条主要尺寸和抗拉载荷、许用张力

节距内链节套筒销轴销轴连接销内链板内链板外链板外链板许用抗拉

P内宽外径直径长度轴长度高度厚度高度厚度张力载荷

链号

b1d1d2LPLch2Th3t

minmaxmaxmaxmaxmaxmaxmaxmaxmin

mmN

04CPSa/Sm6.353.103.32.319.1116.021.35.210.880600

06CPSa/Sm9.5254.685.083.5814.116.29.052.27.81.21801100

08APSa/Sm12.77.857.923.9816.618.812.071.510.411.54502500

10APSa/Sm15.8759.410.165.0920.82315.09213.0327003500

12APSa/Sm19.0512.5711.915.9626.228.518.082.415.622.59004500

注

1
