FZ/T 98014-2016 马丁代尔耐磨及起毛起球性能试验仪

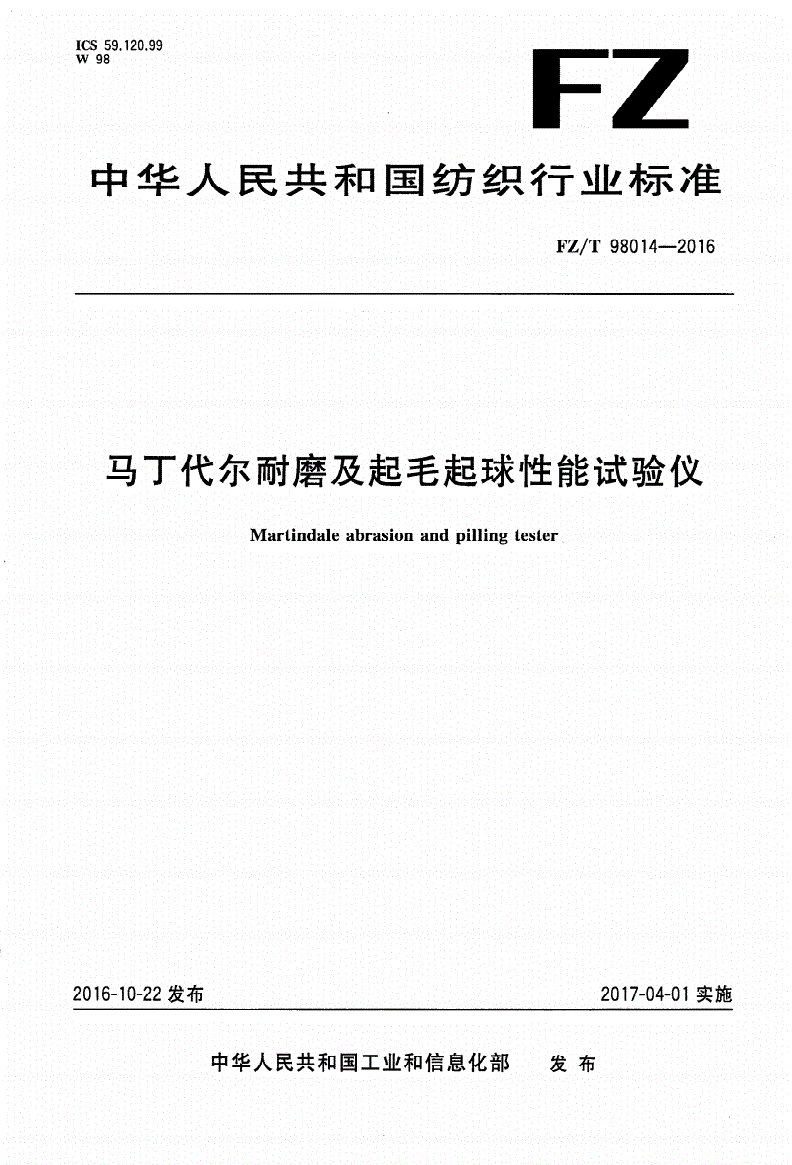

ICS59.120.99

W98

中华人民共和国纺织行业标准

/—

FZT980142016

马丁代尔耐磨及起毛起球性能试验仪

Martindaleabrasionandillintester

pg

ㅤㅤㅤㅤ

2016-10-22发布2017-04-01实施

中华人民共和国工业和信息化部发布

/—

FZT980142016

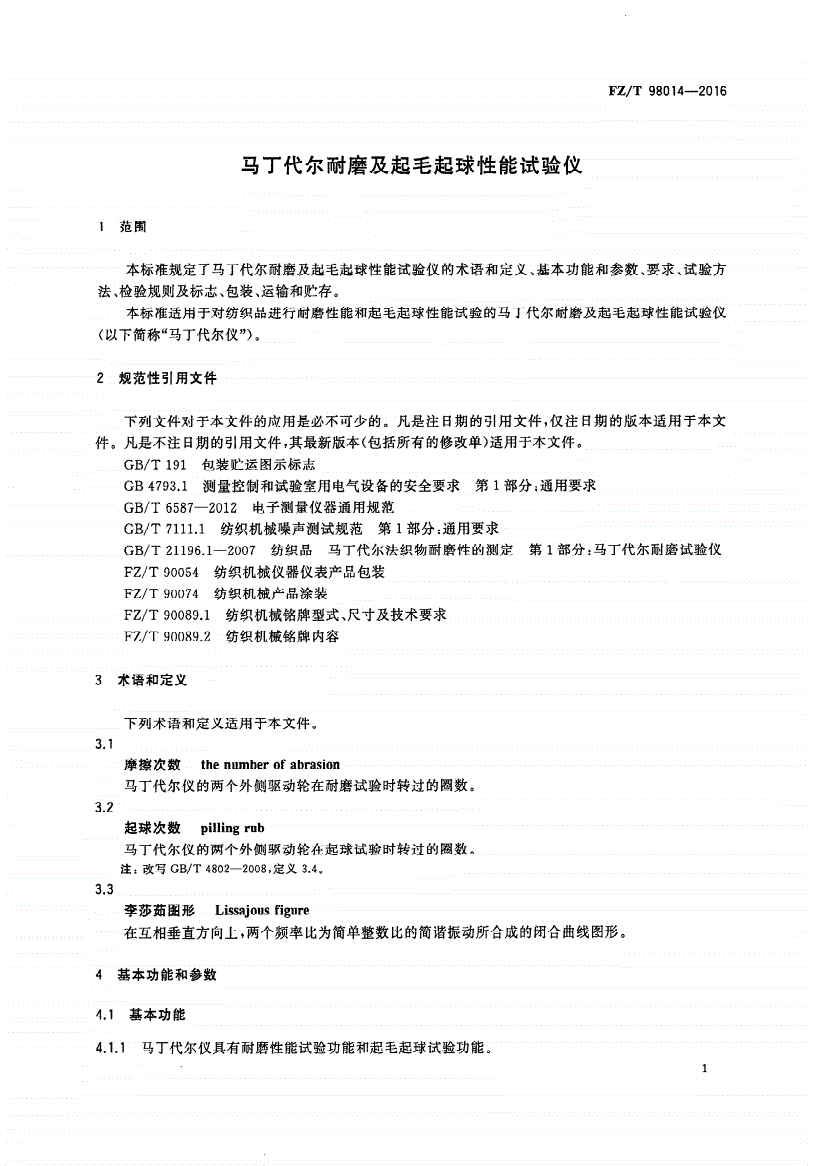

马丁代尔耐磨及起毛起球性能试验仪

1范围

、、、

本标准规定了马丁代尔耐磨及起毛起球性能试验仪的术语和定义基本功能和参数要求试验方

、、、。

法检验规则及标志包装运输和贮存

本标准适用于对纺织品进行耐磨性能和起毛起球性能试验的马丁代尔耐磨及起毛起球性能试验仪

(“”)。

以下简称马丁代尔仪

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/包装贮运图示标志

GBT191

:

测量控制和试验室用电气设备的安全要求第部分通用要求

GB4793.11

/—电子测量仪器通用规范

GBT65872012

/:

纺织机械噪声测试规范第部分通用要求

GBT7111.11

/—:

纺织品马丁代尔法织物耐磨性的测定第部分马丁代尔耐磨试验仪

GBT21196.120071

/纺织机械仪器仪表产品包装

FZT90054

ㅤㅤㅤㅤ

/纺织机械产品涂装

FZT90074

/、

FZT90089.1纺织机械铭牌型式尺寸及技术要求

/纺织机械铭牌内容

FZT90089.2

3术语和定义

下列术语和定义适用于本文件。

3.1

摩擦次数thenumberofabrasion

马丁代尔仪的两个外侧驱动轮在耐磨试验时转过的圈数。

3.2

起球次数illinrub

pg

马丁代尔仪的两个外侧驱动轮在起球试验时转过的圈数。

:/—,。

注改写GBT48022008定义3.4

3.3

李莎茹图形Lissaousfiure

jg

,。

在互相垂直方向上两个频率比为简单整数比的简谐振动所合成的闭合曲线图形

4基本功能和参数

4.1基本功能

4.1.1马丁代尔仪具有耐磨性能试验功能和起毛起球试验功能。

1

/—

FZT980142016

4.1.2马丁代尔仪具有预设记录摩擦次数或起毛起球次数的计数功能。

4.1.3起毛起球试验时有试样安装辅助装置。

4.2基本参数

,,

4.2.1马丁代尔仪的李莎茹图形为在互相垂直方向上两个频率比为16∶15且初始相位相同的简谐

振动所合成的闭合曲线图形。

4.2.2计数器的最大计数次数不小于99999次。

4.2.3外传动装置转速和内传动装置转速之比为16∶15。

(),()。

4.2.4装样压锤的质量为2.5±0.5kg直径为120±10mm

5要求

5.1外观

、。

5.1.1马丁代尔仪的外表面应光滑平整色泽一致

、;。

5.1.2马丁代尔仪的电镀件应无毛刺漏镀及起皮现象其余经表面处理的零件色泽应均匀一致

5.1.3马丁代尔仪的零部件不应有明显的碰伤和划痕。

马丁代尔仪的涂装应符合/的规定。

5.1.4FZT90074

5.2整机性能

—

试样夹具在轴套组件内转动的灵活性应符合/中的规定。

5.2.1GBT21196.120077.2

磨台和试样夹具嵌块表面的平行度应符合/—中的规定。

5.2.2GBT21196.120077.3.1

ㅤㅤㅤㅤ

5.2.3试样夹具装配后上下活动范围为6.5mm~8.5mm。

,。

5.2.4试样夹具装配后销轴在轴套内应能自由转动且无明显晃动

,()。

5.2.5试样夹具装配后销轴上下抽动应自由灵活提到最高位置时能够自由落下原5.2.6取消

磨台表面与上部导板的平行度应符合/—中的规定。

5.2.6GBT21196.120077.3.2

5.2.7外传动装置的转动速度为()/;内传动装置的转动速度为()/。

47.5±2.5rmin44.5±2.4rmin

();

5.2.8耐磨试验纵向和横向的最大动程
