YB/T 5013-1997 焦炉用硅砖

YB/T5013一1997

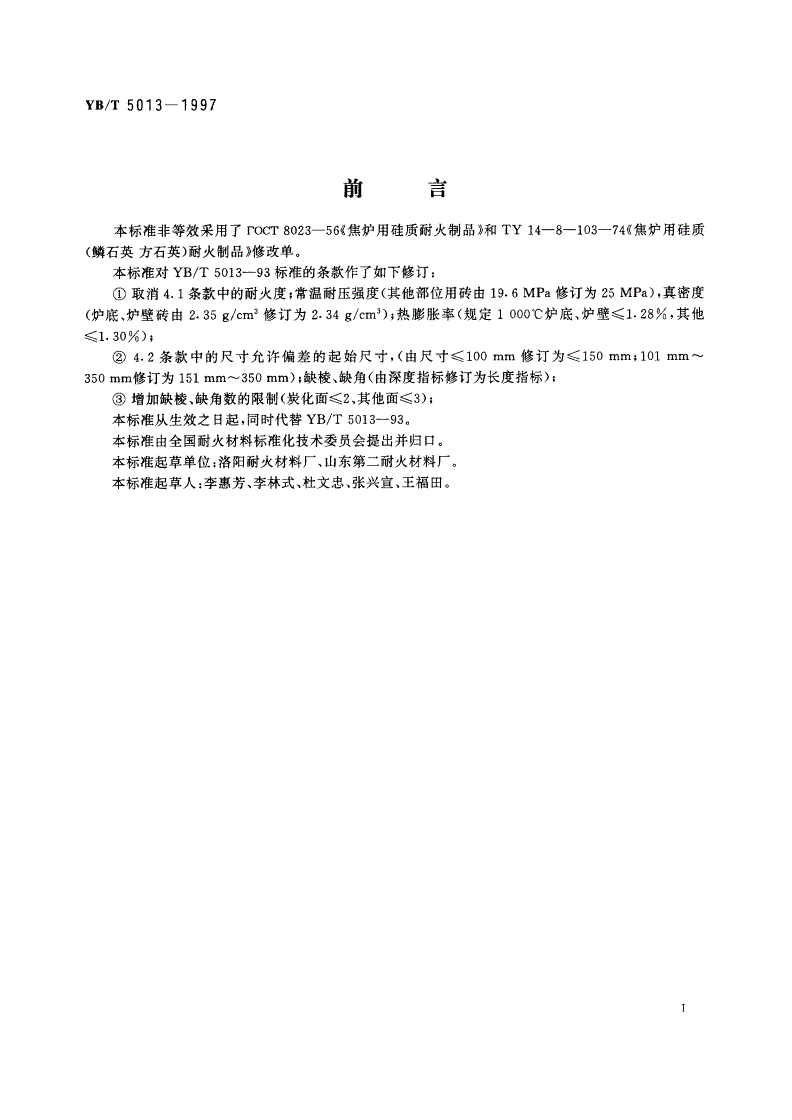

前言

本标准非等效采用了rocT8023-56((焦炉用硅质耐火制品》和FY14-8-103-74C焦炉用硅质

鳞〔石英方石英)耐火制品》修改单。

本标准对YB/"I'5013-93标准的条款作了如下修订:

①取消4.1条款中的耐火度;常温耐压强度(其他部位用砖由19.6MPa修订为25MPa).真密度

(炉底、炉壁砖由2.35g/cm'修订为2.34g/cm');热膨胀率(规定1000'C炉底.A'''壁蕊1.28'.其他

簇1.30%;

②4.2条款中的尺寸允许偏差的起始尺寸，(由尺寸(100mm修订为X150mm;101m-^-

350mm修订为151mm-350mm);缺棱、缺角(由深度指标修订为长度指标);

③增加缺棱、缺角数的限制(炭化面镇2、其他面(3);

本标准从生效之日起，同时代替YB/T5013-93

本标准由全国耐火材料标准化技术委员会提出并归I[1,

本标准起草单位:洛阳耐火材料厂、山东第二耐火材料厂

本标准起草人:李惠芳、李林式、杜文忠、张兴宣、王福田

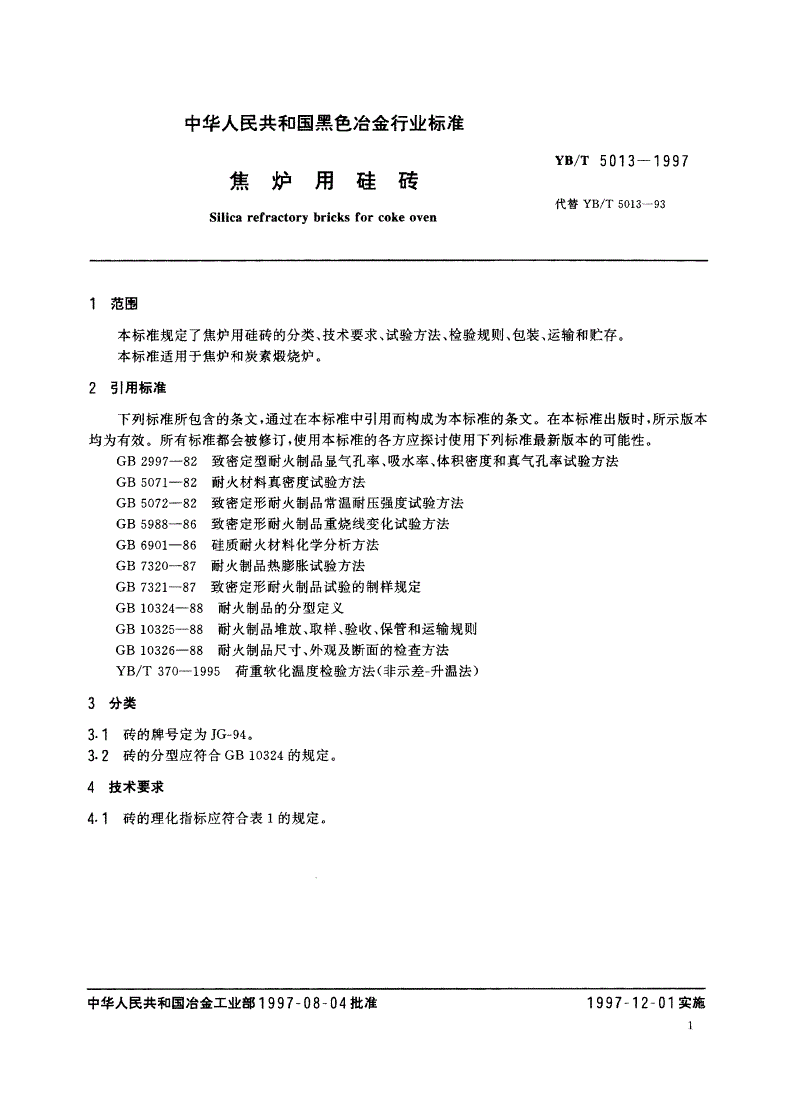

中华人民共和国黑色冶金行业标准

YB/'r5013--1997

焦炉用硅砖

代替YB/T5013--93

Silicarefractorybricksforcokeoven

1范围

本标准规定了焦炉用硅砖的分类、技术要求、试验方法、检验规则、包装、运输和贮存

本标准适用于焦炉和炭素缎烧炉

2引用标准

下列标准所包含的条文，通过在本标准中弓!用而构成为本标准的条文。在本标准出版时，所示版本

均为有效所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性

GB2997-82致密定型耐火制品显气孔率、吸水率、体积密度和真气孔率试验方法

GB5071-82耐火材料真密度试验方法

GB5072-82致密定形耐火制品常温耐压强度试验方法

GB5988-86致密定形耐火制品重烧线变化试验方法

GB6901--86硅质耐火材料化学分析方法

GB7320-87耐火制品热膨胀试验方法

GB7321-87致密定形耐火制品试验的制样规定

GB10324-88耐火制品的分型定义

GB10325-88耐火制品堆放、取样、验收、保管和运输规则

GB10326-88耐火制品尺寸、外观及断面的检查方法

YB/T37。一1995荷重软化温度检验方法(非示差一升温法)

3分类

3.1砖的牌号定为JG-94

3.2砖的分型应符合GB10324的规定。

4技术要求

4.1砖的理化指标应符合表1的规定

中华人民共和国冶金2业部1997一08一04批淮1997一12‘一01实施

YB/T5013一1997

表1焦炉用硅砖理化指标

指标

项目

炉底、炉壁其他

sa)，%不小于94

。.2MPa荷重软化开始温度，℃不低于1650(胶结硅石1620)

重烧线变化，%

1450C义2h一:2

显气孔率，%不大于22(23)24

常温耐压强度，MPa不小于3025

真密度,g/cm，不大于2342.35

热膨胀率，%1000,C不大于1.28130

注:括号内数值为手工成型砖

42.需方需要时可由供方提供残余石英含量数据。

43砖的尺寸允许偏差及外观应符合表2的规定

44裂纹长度不得大于该裂纹所在面全长的二分之一。

表2尺寸允许偏差

指标

项目

炭化面其他面

尺寸落150士2

尺寸151--350+2

一3

尺寸>350士4

尺寸允许偏差

炉壁砖、蓄热室(各3^-5个砖号)

一个主要尺寸二;

斜烟道出口调节砖的一个主要尺寸士1

扭曲S2(3

熔洞直径簇4蕊1D

a(15

缺棱长度b落6a十b止耳了5

0"1Itgiic簇15

a簇10

缺角长度b减10“h-b-c簇75

bb}c1.}1}c气15

354

YB/T5013一1997

表2(完)

指标

项口

炭化面其他而

缺棱、角个数簇2蕊3

宽度抓。10不限制

宽度。11-0.25镇60芝二75

裂纹氏度(75

宽度。.26一。.50不准有

不多十两条

宽度>0-5。不m佳有

注:砌砖面白勺扭曲按炭化面指标考核

4.5裂纹只允许跨过一条棱，边宽小于50mm的面允许跨过两条棱，跨棱裂纹不合并计算

4.6跨顶砖工作面不允许有横向裂纹。

4.了砖的断面层裂:

。)层裂宽度不大于。.10mm时，不限制;

b)层裂宽度为0.11mm-0.25m。时，长度不大于60mm;

。)层裂宽度为。.26mm-0.50mm时，长度不大于30mm;

d)层裂宽度大于。.50mm时，不准有;

。)断面层裂延伸至砖表面时，不准有

4.8单重大于15kg的砖缺角、缺棱长度除炭化面外，其他面允许a+b+C,<SOmm

4.9焦炉修补用砖的技术条件由供需双方协议。

5试验方法

5.1砖的检验制样按GB7321的规定进行

5.2化学分析按GB6901的规定进行

5.3重烧线变化的检验按GB5988的规定进行。

5.4显气孔率的检验按GB2997的规定进行

5.5常温耐压强度的检验按GB5072的规定进行

5.6真密度的检验按GB5071的规定进行

5.7热膨胀率的检验按GB732。的规定进行

5.8荷重软化温度的检验按YB/T370的规定进行

5.9砖的尺寸、外观及断面的检查按GB10326的规定进行

6检验规则

砖的取样验收按GB10325的规定进行

了包装、运输、贮存及质t证明书

7.1砖采用托盘或根据用户要求进行包装。

T2砖的运输和贮存按GB10325的规定进行

7.3砖发出时应附有本厂技术监督部门签发的质量证明书，载明供方名称或厂标、需方名称、发货日

期、合同号、标准编号、产品名称、牌号、砖号、批号及相应的理化指标等结果
