DB22/T 1944-2013 一类热塑性聚酰亚胺树脂

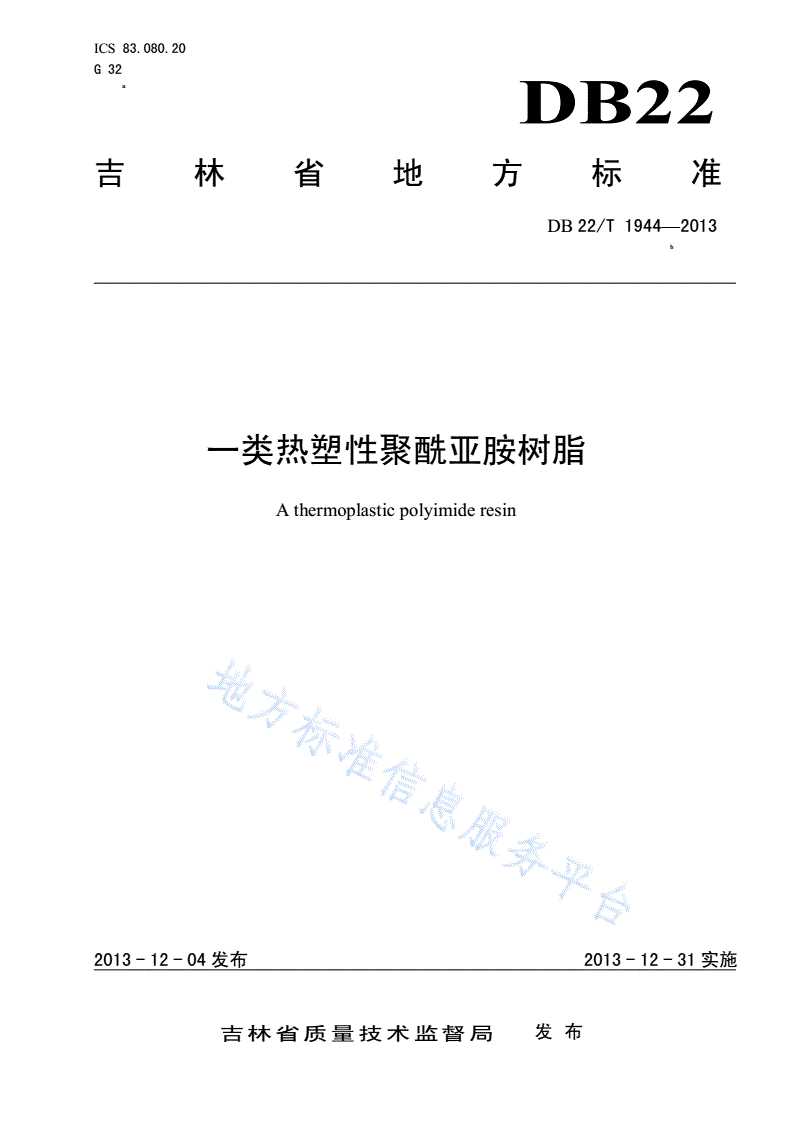

ICS83.080.20

G32

aDB22

吉林省地方标准

DB22/T1944—2013

b

一类热塑性聚酰亚胺树脂

Athermoplasticpolyimideresin

2013-12-04发布2013-12-31实施

吉林省质量技术监督局发布

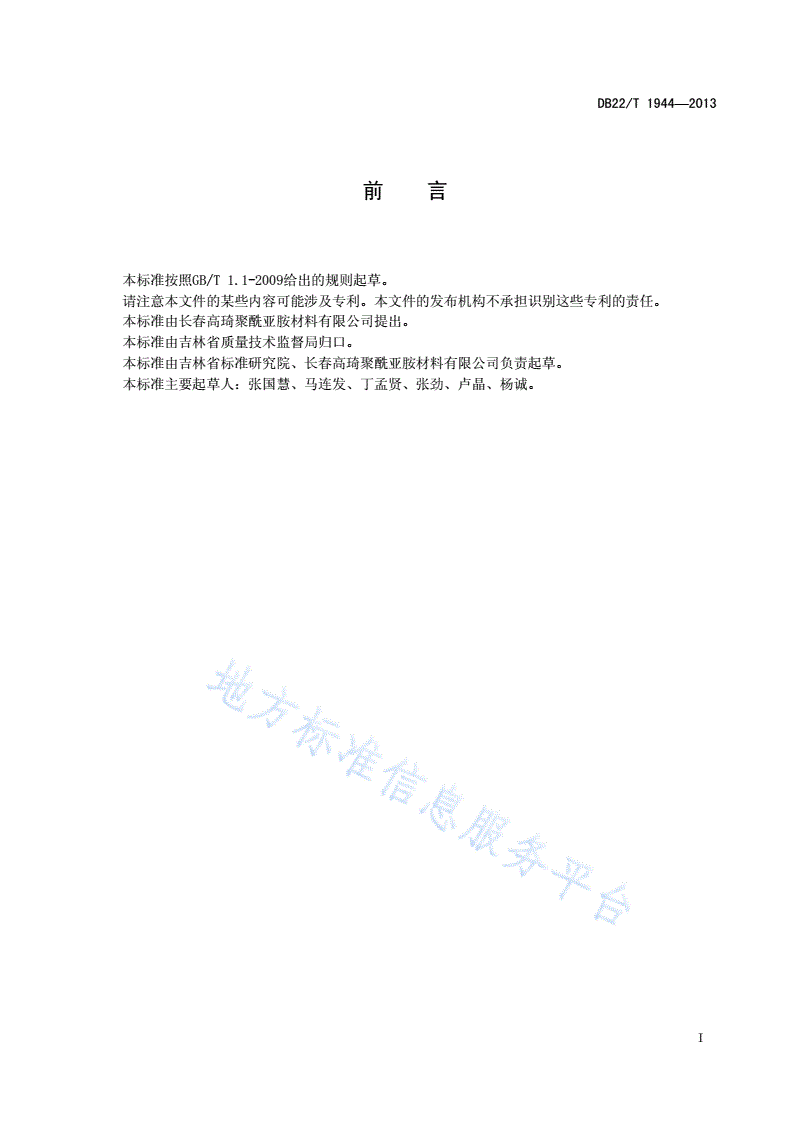

DB22/T1944—2013

前言

本标准按照GB/T1.1-2009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由长春高琦聚酰亚胺材料有限公司提出。

本标准由吉林省质量技术监督局归口。

本标准由吉林省标准研究院、长春高琦聚酰亚胺材料有限公司负责起草。

本标准主要起草人：张国慧、马连发、丁孟贤、张劲、卢晶、杨诚。

I

DB22/T1944—2013

一类热塑性聚酰亚胺树脂

1范围

本标准规定了一类热塑性聚酰亚胺树脂的术语和定义、产品分类、技术要求、试验方法、检验规

则、标志、包装、运输、贮存。

本标准适用于产品结构带有酰亚胺环和醚键的一类聚酰亚胺树脂（包含此类聚酰亚胺树脂的改性

料）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1033.1塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法

GB/T1034塑料吸水性的测定

GB/T1040.1塑料拉伸性能的测定第1部分：总则

GB/T1040.2塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验方法

GB/T1041塑料压缩性能的测定

GB/T1043.1塑料简支梁冲击性能的测定第1部分：非仪器化冲击试验

GB/T1408.1绝缘材料电气强度试验方法第1部分：工频下试验

GB/T1409测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因

数的推荐方法

GB/T1410固体绝缘材料体积电阻率和表面电阻率试验方法

GB/T2411塑料和硬橡胶使用硬度计测定压痕硬度（邵氏硬度）

GB/T2547塑料取样方法

GB/T3960塑料滑动摩擦磨损试验方法

GB/T9341塑料弯曲性能的测定

3术语与定义

下列术语和定义适用于本文件。

3.1

聚酰亚胺和聚酰亚胺树脂polyimideandpolyimideresin

主链上含有酰亚胺环的一类聚合物。聚酰亚胺树脂是一种高模量、高强度、低吸水率、耐水解、耐

辐射，具有优异绝缘性及耐热氧化稳定性的工程塑料。

3.2

一类热塑性聚酰亚胺树脂athermoplasticpolyimideresin

1

DB22/T1944—2013

产品结构带有酰亚胺环和醚键的一类聚合物。此类聚酰亚胺树脂具有突出的综合性能，它具有很好

的热稳定性，分解温度一般都在500℃以上，它可耐极低温度，并具有良好的机械性能和绝缘性能。

3.3

改性料compositematerials

以聚酰亚胺树脂为基料，按一定比例与无机填料、有机填料混合成的改性料

4分类

产品分类见图1

YHPI—□—□

1

2

3

说明：

1—产品型号

2—产品类别P（聚酰亚胺树脂纯料），S（炭纤维改性料），M（石墨改性料），F（聚四氟乙烯改性料）等

3—聚酰亚胺树脂缩写

图1产品分类

5技术要求

5.1外观

产品色泽均匀一致、无外来杂质。

5.2理化性能指标

5.2.1P系列产品理化性能见表1。

表1P系列产品理化性能

项目YHPI-P-100YHPI-P-220-1YHPI-P-220-2

密度g/cm31.32-1.371.40-1.451.40-1.45

玻璃化温度℃232281330（TANDELTA）

线性热膨胀系数℃-1（1.0-5.0）×10-5（1.0-8.0）×10-5（1.0-8.0）×10-5

拉伸强度MPa≥100.060.040.0

断裂伸长率%≥24.013.04.0

弯曲强度MPa≥140.0110.0110.0

弯曲模量GPa≥2.82.72.7

压缩强度MPa≥150.0150.0150.0

2

DB22/T1944—2013

表1（续）P系列产品理化性能

项目YHPI-P-100
