JB/T 4254-1999 液态密封胶

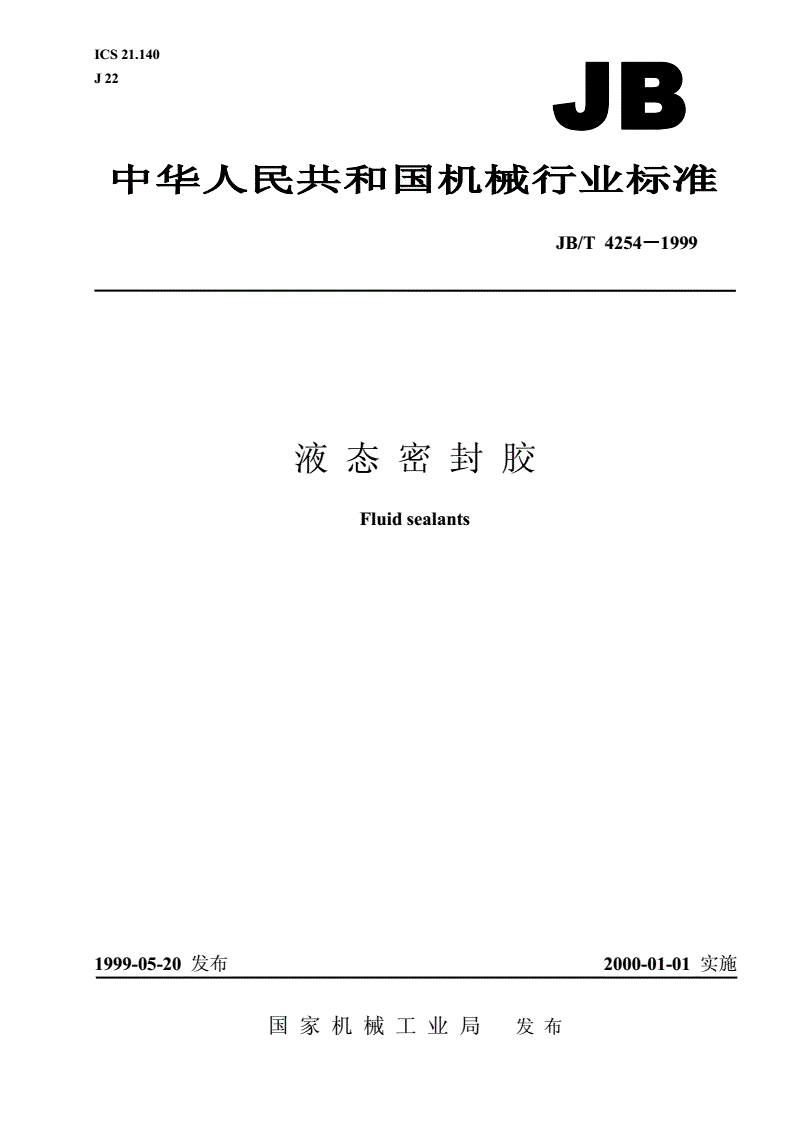

ICS21.140

J22

JB/T4254999－－－1

液态密封胶

Fluidsealants

1999-05-20发布2000-01-01实施

国家机械工业局发布

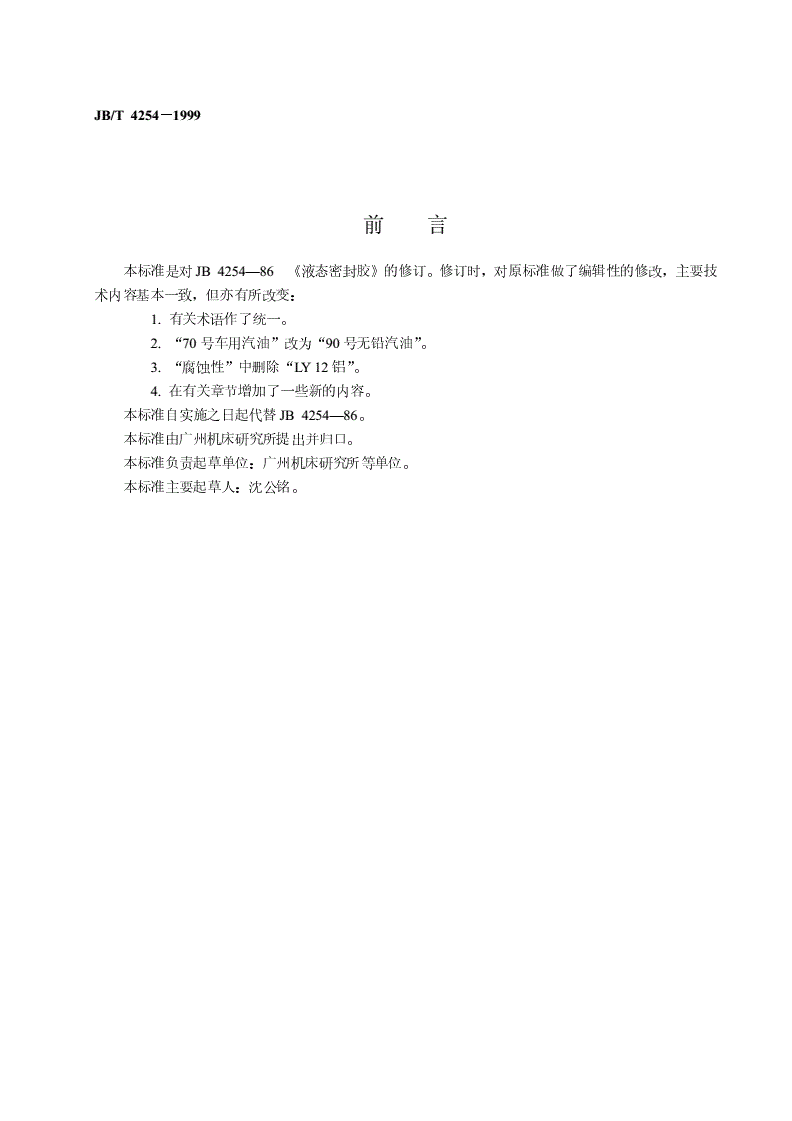

JB/T4254－－－－1999

前言

本标准是对JB4254—86《液态密封胶》的修订。修订时，对原标准做了编辑性的修改，主要技

术内容基本一致，但亦有所改变：

1.有关术语作了统一。

2.“70号车用汽油”改为“90号无铅汽油”。

3.“腐蚀性”中删除“LY12铝”。

4.在有关章节增加了一些新的内容。

本标准自实施之日起代替JB4254—86。

本标准由广州机床研究所提出并归口。

本标准负责起草单位：广州机床研究所等单位。

本标准主要起草人：沈公铭。

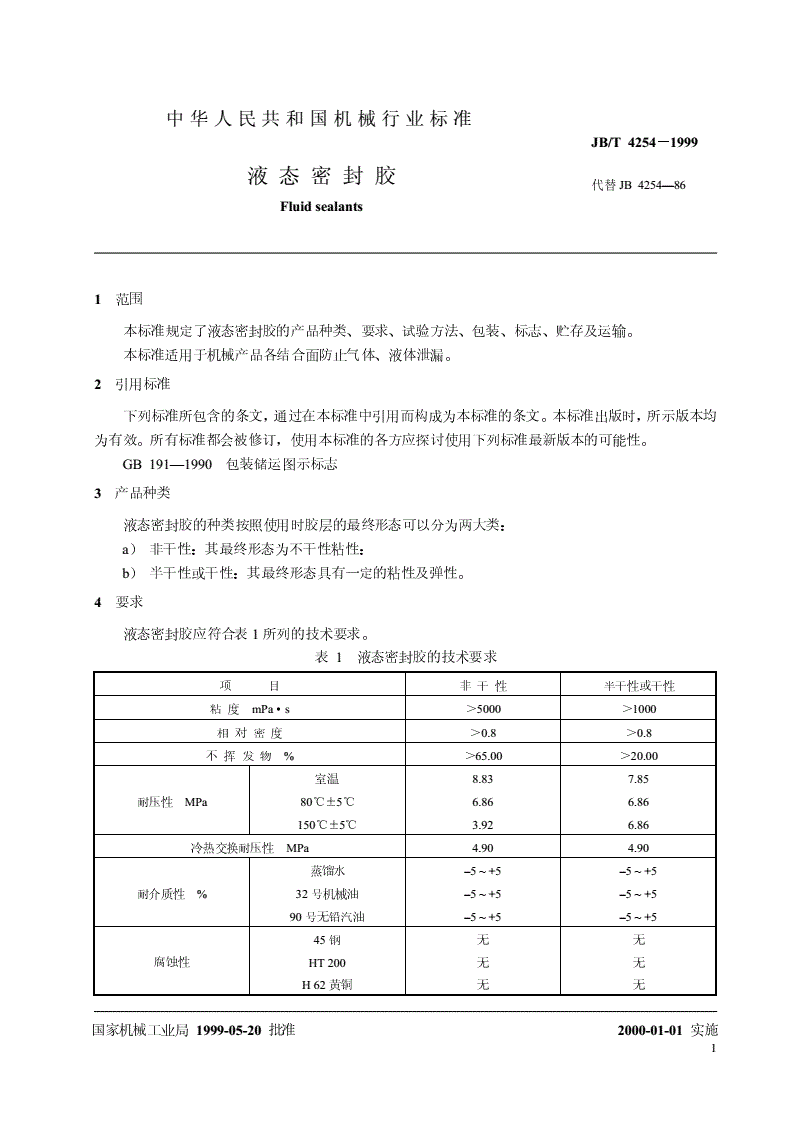

中华人民共和国机械行业标准

JB/T4254－－－－1999

液态密封胶

代替JB4254—86

Fluidsealants

1范围

本标准规定了液态密封胶的产品种类、要求、试验方法、包装、标志、贮存及运输。

本标准适用于机械产品各结合面防止气体、液体泄漏。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB191—1990包装储运图示标志

3产品种类

液态密封胶的种类按照使用时胶层的最终形态可以分为两大类：

a）非干性：其最终形态为不干性粘性：

b）半干性或干性：其最终形态具有一定的粘性及弹性。

4要求

液态密封胶应符合表1所列的技术要求。

表1液态密封胶的技术要求

项目非干性半干性或干性

粘度mPa·s＞5000＞1000

相对密度＞0.8＞0.8

不挥发物%＞65.00＞20.00

室温8.837.85

耐压性MPa80℃±5℃6.866.86

150℃±5℃3.926.86

冷热交换耐压性MPa4.904.90

蒸馏水–5~+5–5~+5

耐介质性%32号机械油–5~+5–5~+5

90号无铅汽油–5~+5–5~+5

45钢无无

腐蚀性HT200无无

H62黄铜无无

国家机械工业局1999-05-20批准2000-01-01实施

1

JB/T4254－－－－1999

5试验方法

5.1试样的取样

5.1.1取样个数

产品交货或收货验收时，应记录产品的件数，按随机取样方法，对同一生产厂的相同包装的同批产

品进行取样。取样数建议按表2采用。

表2随机取样数

产品件数取样数

2~82

9~273

28~644

65~1255

126~2166

217~3437

344~5128

513~7299
