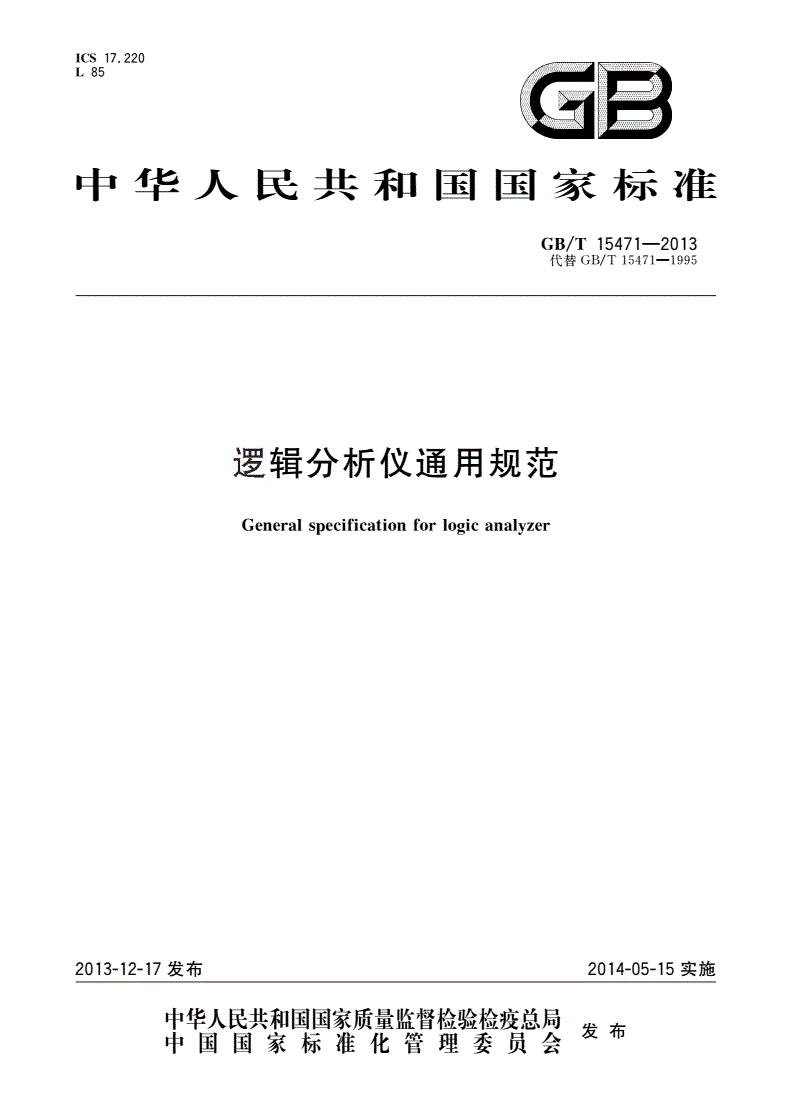

GB/T 15471-2013 逻辑分析仪通用规范

ICS17.220

L85

中华人民共和国国彖标准

GB/T15471—2013

代替GB/T15471—1995

逻辑分析仪通用规范

Generalspecificationforlogicanalyzer

2013-12-17发布2014-05-15实施

GB/T15471—2013

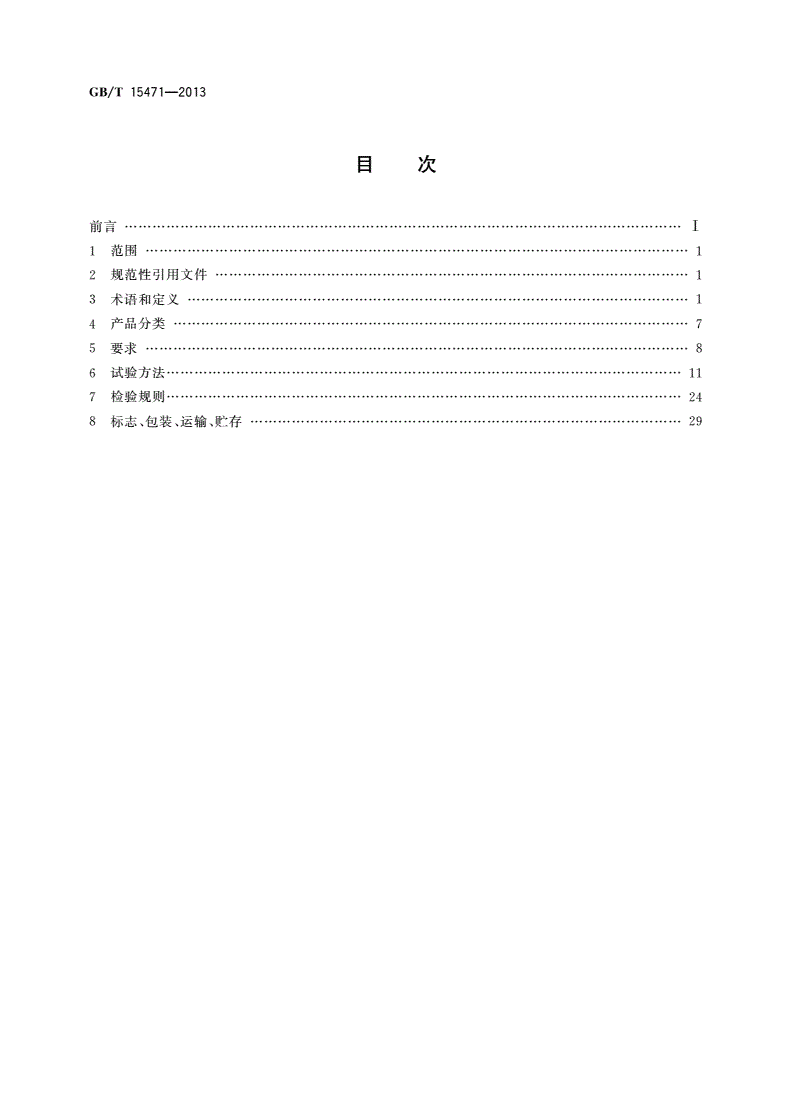

目次

刖有I

1范1

2规范性引用文件1

3术语和定义1

4产品分类7

5要求8

6试验方法11

7检验规则24

8标志、包装、运输、贮存29

GB/T15471—2013

■ir■■i

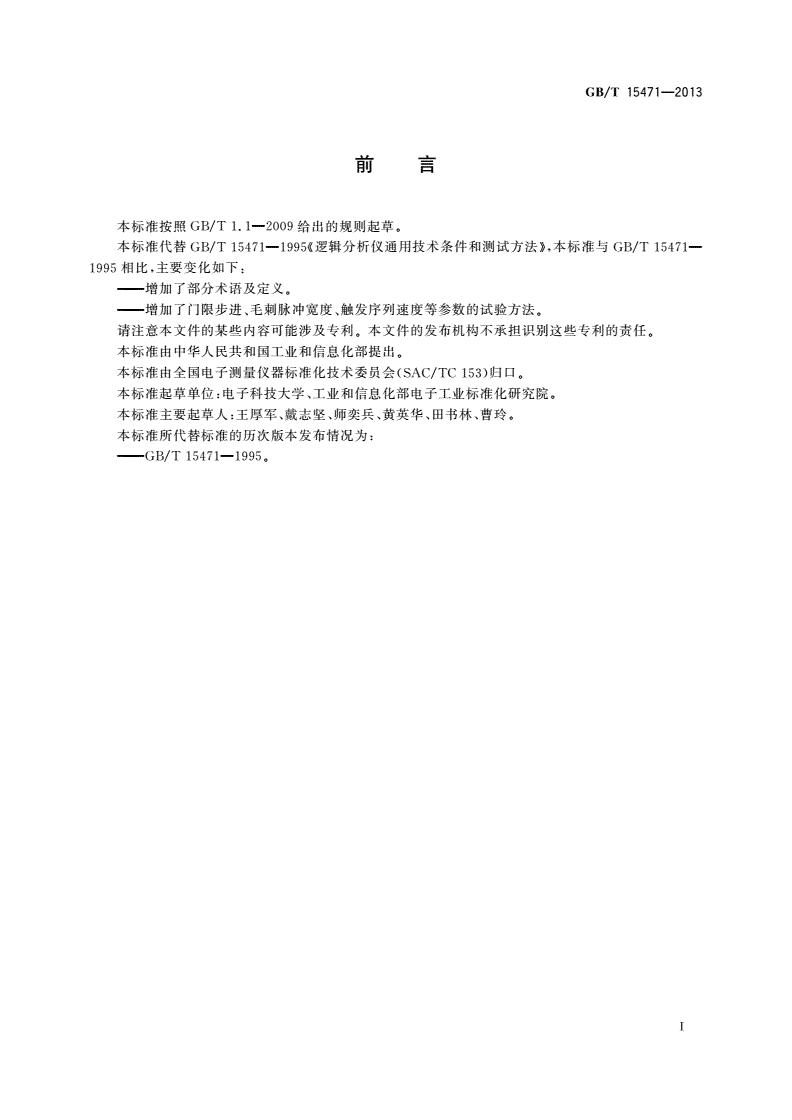

刖吕

本标准按照GB/T1.1-2009给出的规则起草。

本标准代替GB/T15471—1995《逻辑分析仪通用技术条件和测试方法》，本标准与GB/T15471

1995相比，主要变化如下：

——增加了部分术语及定义。

—增加了门限步进、毛刺脉冲宽度、触发序列速度等参数的试验方法。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由中华人民共和国工业和信息化部提出"

本标准由全国电子测量仪器标准化技术委员会(SAC/TC153)归口。

本标准起草单位：电子科技大学、丁业和信息化部电子工业标准化研究院。

本标准主要起草人：王厚军、戴志坚、师奕兵、黄英华、田书林、曹玲。

本标准所代替标准的历次版本发布情况为：

——GB/T15471—19950

T

GB/T15471—2013

逻辑分析仪通用规范

1范

本标准规定了逻辑分析仪的术语、产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存等。

本标准适用于逻辑分析仪，也适用于具有逻辑插入单元或逻辑分析仪附属装置的测量仪器,外置式

的逻辑分析仪也可参照本标准。

2规范性引用文件

下列文件对于本文件的应用是必不可少的，凡是注明日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志

GB/T3047.6电子设备台式机箱基本尺寸系列

GB/T6587—2012电子测量仪器通用规范

GB/T11463—1989电子测量仪器可靠性试验

GB/T18268（所有部分）测量、控制和实验室用的电设备电磁兼容性要求

3术语和定义

下列术语和定义适用于本文件。

31

逻辑分析仪logicanalyzer

获取相对一个触发事件的数字逻辑信号，以各种方式显示这些信号并进行分析的测试仪器。其主

要特点是能以单通道（串行方式）或多通道（并行方式）进行记录并显示在触发事件前或触发事件后捕获

到的逻辑信号。

逻辑分析仪一般由输入、采集、存储、触发与控制、处理与显示等部分组成。

3.2输入

3.21

探头probe

以软电缆连接，能将被测信号传输给仪器的输入装置。

3.2.2

输入阻抗inputimpedance

逻辑分析仪在工作条件下对被测电路所呈现的负载。

3.2.3

输入电压范inputvoltagerange

仪器能够正确识别和采集的输入信号电压范。

3.2.4

最大输入电压maximuminputvoltage

不损坏仪器的最大输入电压。超出该电压，仪器或探头可能会损坏。

1

GB/T15471—2013

3.2.5

门限threshold

与输入信号比较的一种预选电压值。

注：任何比门限电压更止的输入电压被记录为逻辑高，而任何比门限电压更负的输入电压被记录为逻辑低。

3.2.5.1

门限灵敏度sensitivity

在规定的信号持续时间内，对可检测信号所要求的最小电压值（见图l）o

图1

3.2.5.2

双门限dualthreshold

具有两个预选门限的方式，即每个通道具有两个能与该通道输入信号进行比较的预选门限。

3.2.5.3

混合门限mixedthreshold

各通道或通道组合具有不同的门限调节值。

3.2.6

通道时滞channeltochannelskew

同一个信号在不同输入通道传输的时间差。

3.3采集

3.3.1

同步采集方式synchronousmode

按与输入逻辑信号相位相关的外部时钟来取样输入逻辑信号的采集方式，也称为状态分析方式。

3.3.2

异步采集方式asynchronousmode

取样输入逻辑信号的时钟与被测系统无关的采集方式，该方式也称为定时分析方式。

注：该方式下通常由内时钟取样。

3.3.3

最大定时取样速率maximumtimingsamplerate

定时分析方式时，数据采集的最高有效速率，通常用Sa/s表示。

3.3.4

最大状态时钟速率maximumstateclockrate

状态分析方式时，时钟通道输入的外部时钟的最大速率。

2

GB/T15471—2013

3.3.5

最小脉冲持续时间minimumpulseduration

能被可靠检测到的最窄脉冲，见式（1）。

MPD=（1/时钟频率）+C（1）

式中：

MPD——最小脉冲持续时间；

C——某一规定的常数。

3.3.6

建立时间set-uptime

数据信号在时钟有效沿到来之前出现并稳定的时间，以保证数据被正确获取（见图2）。

注：建立时间允许有负值。

fa*t

H斡______________________

图2

3.3.7

保持时间holdtime

fh

数据信号应该在有效时钟沿到来之后继续保持稳定的时间，以保证数据被正确获取（同图2）o

注：保持时间允许有负值。

3.3.8

毛刺glitch

窄于规定的最小脉冲宽度的脉冲,一般将宽度小于当前取样间隔的脉冲称为毛刺。

3.3.9

毛刺检测与锁定glitchdetectandlatch

若检测到毛刺存在,则给出一个时钟宽度的脉冲（见图3）。

什L

rTJTTTJTTT^TTTTJrirLrLn

图3

3

GB/T15471—2013

3.4存储

3.4.1

存储深度memorydepth

一次存储采集数据的数量，一般指每通道所存储数据位的数量。

3.4.2

限定存储limitedstorage

采集的数据符合限定条件才存储。

3.5控制

3.5.1

触发事件triggerevent

对逻辑信号采集与存储进行控制或定位的一个事件或者一序列事件。触发事件可以由内部电路产

生，根据信号逻辑状态在内部获得，或从外部触发源获得。

3.5.2

触发字triggerword

用于选择数据捕获窗口而设置的一种特定的数据字。

3.5.3

任意态anything

给定的某通道的输入信号为任何状态均认为满足本通道的触发要求。

注：一般情况下，若设触发字某位（即某通道）为任意态（常用“X”表示），则该位汕现“1”或“0”均认为满足触发

要求。

3.5.4触发源

3.5.4.1

字触发wordtrigger

以采集数据中出现某特定的数据字为触发事件。

3.5.4.2

边沿触发edgetrigger

以某通道信号的跳变沿（上升或下降沿）为触发事件。

3.5.4.3

毛刺触发glitchtrigger

以某一个或多个通道中出现毛刺脉冲为触发事件。

3.5.4.4

组合字触发combinedwordtrigger

以采集数据中出现多个特定的数据字中的任意一个为触发事件。

3.5.4.5

序列字触发sequentialwordtrigger

以采集数据中依次出现某特定的数据字序列为触发事件。

3.5.4.6

序列触发sequentialtrigger

以采集数据中依次出现特定的触发事件序列的触发方式。

注：该序列可以包括：字识别、边沿、毛刺等或它们的组合。

4

GB/T15471—2013

3.5.4.6.1

触发序列等级triggersequencelevel

在序列触发中，序列事件的等级。

3.5.4.6.2

触发序列速度triggersequencerate

在序列触发中，相邻两级事件出现的最快速度。

3.5.4.7

随机触发randomtrigger

没有任何条件的触发事件。

3.5.4.8

强制触发compelledtrigger

预设的触发事件没有出现时,在一定条件下，自动强迫仪器的触发。

3.5.4.9

手控触发manualtrigger

由手动控制引起的触发事件。

3.5.4.10

串行总线协议触发serialbusprotocoltrigger

按照某一特定的串行通信数据格式（如：fc、can、usb、spi等）触发。

3.5.5触发方式

3.5.5.1

预触发pre-trigger

触发事件出现前即开始采集并存储一定数量数据的触发方式,触发前的数据量一般用存储深度的

百分比表示，可以为0%〜100%。

3.5.5.1.1

触发开始跟踪starttracefromtrigger

触发事件出现后，才开始存储数据，即触发前的数据量为存储深度的0%。

3.5.5.1.2

触发终止跟踪stoptracebytrigger

触发事件出现后，就停止存储数据，即触发前的数据量为存储深度的100%。

3.5.5.2延迟触发

3.5.5.2.1

数据延迟触发datadelaytrigger

触发事件出现后并不立即触发，而是延迟一定量的数据后才触发的触发方式。

3.5.5.2.2

时间延迟触发timedelaytrigger

触发事件出现后并不立即触发,而是延迟一定时间后才触发的触发方式。

3.5.5.3

限定触发limitedtrigger

对设置的触发字再加以限定条件的触发方式。

5

GB/T15471—2013

3.5.5.4

触发窗口triggerwindow

对触发范围预选的上、下限。在该范围内的任何字的出现都能产生触发。

注：触发窗口也可以称为范围触发器（triggerrange）。

3.5.5.5

超时强制触发timeoutcompelledtrigger

预置一个时间间隔，超过该时间间隔，如果没有出现触发事件，将强迫产生触发事件。

3.5.5.6

定时禁止触发timeinprohibitedtrigger

预置一个时间间隔，在该时间间隔内，将不识别触发事件。

3.5.6

外触发输入externaltriggerinput

逻辑分析仪从外部获得的触发信号。

3.5.7

触发输出triggeroutput

与触发事件时间相关的，可供外部使用的信号。

3.5.8

触发操作triggeractions

触发后采取的操作选择，包括：触发、发送电子邮件、填入内存；存储/不存储；定时器和计数器控

制等。

3.6显不

3.6.1

数据显示datadisplay

以各种各样的格式来处理和显示所记录的数据。

注：数据可以在阴极射线管（CRT）显示器或LCD显示器上进行显示，显示器可以安装在逻辑分析仪的内部或外部。

3.6.2

定时图timingdiagram

以伪波形来表示所记录数据的状态与时间之间关系的波形（见图4）。

(.1号

图4

3.6.3

图形显示graphicformat

用二维（x、丫）图来表示所规定的数据、时间或其他因数的关系（见图5）。

注：数据图描述了状态幅度（y）与状态顺序（X）的函数关系。

6

GB/T15471—2013

-

&

»

«

£

汁%

«

<-

£

』C

ui)

图5

3.6.4

状态表statetable

表示在每次连续取样时，输入数据通道逻辑状态的表格。

注：该逻辑状态可以用二进制、八进制、十进制、十六进制、ISO七值(ASCII)码或助记符号来表示。

3.6.5

映象图map

表示逻辑状态的一种矩阵格式，以便能用独特的图形来识別用户系统的T作状态(见图6)。

注：图形是以单独的点来描绘每个已存入的逻辑字，点的垂宜位置与字的高半个字值成比例，点的水平位置与字的

低半个字值成比例。

!00(»}<001)

中•-

IHOHKD

(Ff'MJ)°•(UH)

图6

3.7

反汇编分析disassemblyanalyze

将采集到的数据按照被测系统CPU的指令系统进行反汇编，并显示反汇编后得到的汇编语言程

序代码。

4产品分类

可按结构分为板卡式、外置式、台式(含便携式)等，应在产品标准中给出。

7

GB/T15471—2013

5要求

5.1一般要求

5.1.1外观与结构

逻辑分析仪的结构应完整，外观无明显机械损伤和镀涂破坏现象；各控制件均须安装正确、牢固可

靠、操作灵活。

5.1.2外形尺寸

应以宽（W）高（H）深（D）的顺序给出逻辑分析仪的最大外形尺寸。

5.1.3重量

产品标准中应给出整机的重量或主机、插入单元、附属装置等分別的重量，以千克（leg）为单位。

5.1.4供电电源

有产品标准规定逻辑分析仪适用的供电电源类型，并给出电源电压和频率范围以及最大消耗功率。

5.1.5预热时间

由产品标准规定，预热时间一般应不超过30min0

5.2性能特性

5.2.1输入

5.2.1.1输入通道数

由产品标准规定数据通道和时钟通道的数量，数据通道数量一般为8的整数倍。

5.2.1.2输入阻抗

由产品标准规定，通常要求输入电阻大于20kQ,输入电容小于15pF。

5.2.1.3输入电压范

由产品标准规定，一般应为±5Vo

5.2.1.4最大输入电压

由产品标准规定。

5.2.1.5门限

由产品标准规定门限种类、范、最小步进、灵敏度与误差等指标。

5.2.1.6通道时滞

有规定时，由产品标准规定。

8

GB/T15471—2013

5.2.2采集

5.2.2.1最大定时取样速率

由产品标准规定，并说明是否支持半通道扩展功能，若有应给出半通道下的最大定时取样速率。

5.2.2.2定时取样速率范围与档位

由产品标准规定定时取样速率的可设置范，即最大定时取样速率与最小定时取样速率；同时应给

出在此范围内取样速率档位变化，一般采用1、2、5进制。

5.2.2.3最大状态时钟速率

由产品标准规定。

5.2.2.4建立时间⑺）

由产品标准规定最小建立时间。

5.2.2.5保持时间（厲）

由产品标准规定最小保持时间。

5.2.2.6最小时钟脉冲宽度

由产品标准规定。

5.2.2.7最小可检测毛刺脉冲宽度

若有毛刺检测功能，由产品标准规定。

5.2.3存储

5.2.3.1最大存储深度

由产品标准规定，并说明是否支持半通道或1/4通道扩展能力，若有应给出半通道或1/4通道时的

最大存储深度。

5.2.3.2限定存储

若有此功能，由产品标准规定。

5.2.4控制

5.2.4.1触发方式

应在产品标准中说明，通常应该具有字触发、边沿触发、毛刺触发、组合/序列触发、预触发/延迟触

发等。

5.2.4.2延迟触发

5.2.4.2.1数据延迟触发

若有此功能，由产品标准规定可设置的延迟范。

9

GB/T15471—2013

5.2.4.2.2时间延迟触发

若有此功能，由产品标准规定可设置的延迟时间范。

5.2.4.3序列触发

由产品标准规定最大触发序列级数。

5.2.4.4触发序列速度

由产品标准规定最大触发序列速度。

5.2.4.5毛刺触发

若有此功能，由产品标准规定。

5.2.4.6限定触发

若有此功能，由产品标准规定。

5.2.4.7超时强制触发

在产品标准中说明是否具有该功能，若有应给出时间设置范。

5.2.4.8定时禁止触发

在产品标准中说明是否具有该功能，若有应给出时间设置范。

5.2.4.9外触发输入

在产品标准中说明是否具有外触发输入端子，并给出支持的电平标准（一般为TTL）、输入阻抗等。

5.2.4.10触发输出

在产品标准中说明是否具有触发输出端子，并给出输出电平标准（一般为TTL）、输出阻抗等。

5.2.4.11触发操作

在产品标准中说明是否具有操作的可选择能力，若有，给出可选择的操作方式。

5.2.5接口功能

由产品标准规定逻辑分析仪具有的接口功能，如USB、GPIB、LAN等。

5.2.6反汇编分析

在产品标准中说明是否具有此功能，若有，应给出支持的CPU种类。
