GA 124-2004 正压式消防空气呼吸器

ICS13.220.50

C84

6I:1

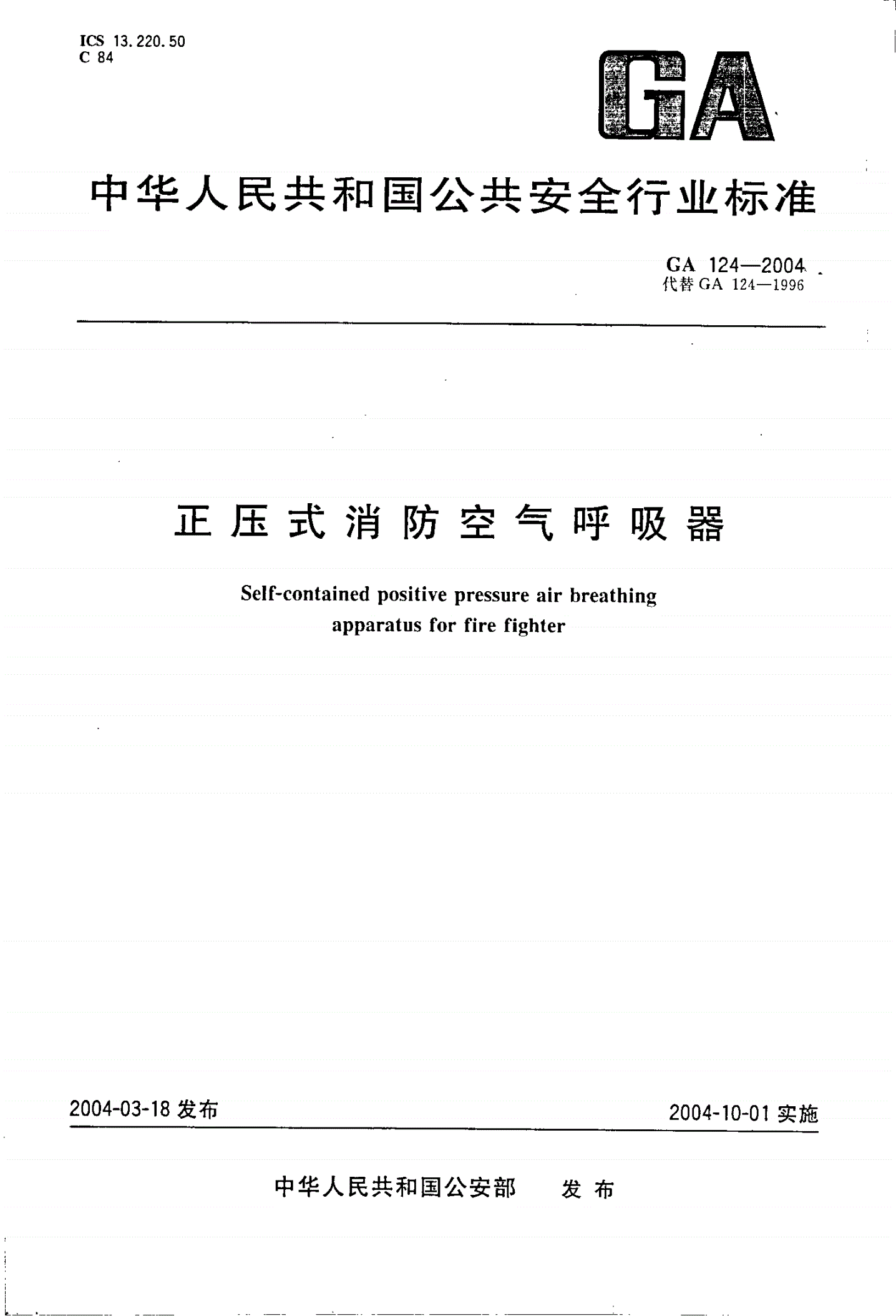

中华人民共和国公共安全行业标准

GA124-2004.

代替GA124-1996

正压式消防空气呼吸器

Self-containedpositivepressureairbreathing

apparatusforfirefighter

2004-03-18发布2004-10-01实施

中华人民共和国公安部发布

GA124-2004

NO青

本标准的5.1,5.2,5.4,5.5,5.6,5.9,5.12,5.15,5.16,5.17,5.19为强制性条文，其余为推荐性

条文。

本标准非等效欧洲标准化委员会CEN批准的EN137-1993《空气呼吸器技术要求、试验、标志》

(英文版)，主要差异如下:

按照汉语习惯对一些编排格式进行了修改;

将一些适用于国际标准的表述改为适用于我国标准的表述;

—本标准对呼吸器系列按照气瓶公称容积(气瓶额定工作压力为30MPa时)划分的.而EN137-

1993是按照气瓶贮存空气体积(20`C,1个标准大气压时)划分的;

—增加了安全阀性能、安全膜片爆破压力。

本标准自实施之日起，代替GA124-1996《正压式消防空气呼吸器》。

本标准与GA124-1996相比，主要差异如下:

—增加了结构、材料阻燃性能、整机气密性能、动态呼吸阻力、耐高温性能、耐低温性能、警报器声

响时间、发声声级、平均耗气量、压力表黑暗环境下可视性、防水性能、压力表导气管漏气量、高

压部件强度、中压导气管爆破压力、安全膜片爆破压力、气瓶瓶阀的输出端螺纹基本尺寸、人员

佩戴性能;

—在面罩性能的表述上，用“吸人气体中的二氧化碳含量’，取代“实际有害空间”。

本标准由公安部消防局提出。

本标准由全国消防标准化技术委员会第五分技术委员会归口。

本标准起草单位:公安部上海消防研究所。

本标准主要起草人:沈坚敏、凌新亮、戴国定、曹家胜、戎军。

GA124-2004

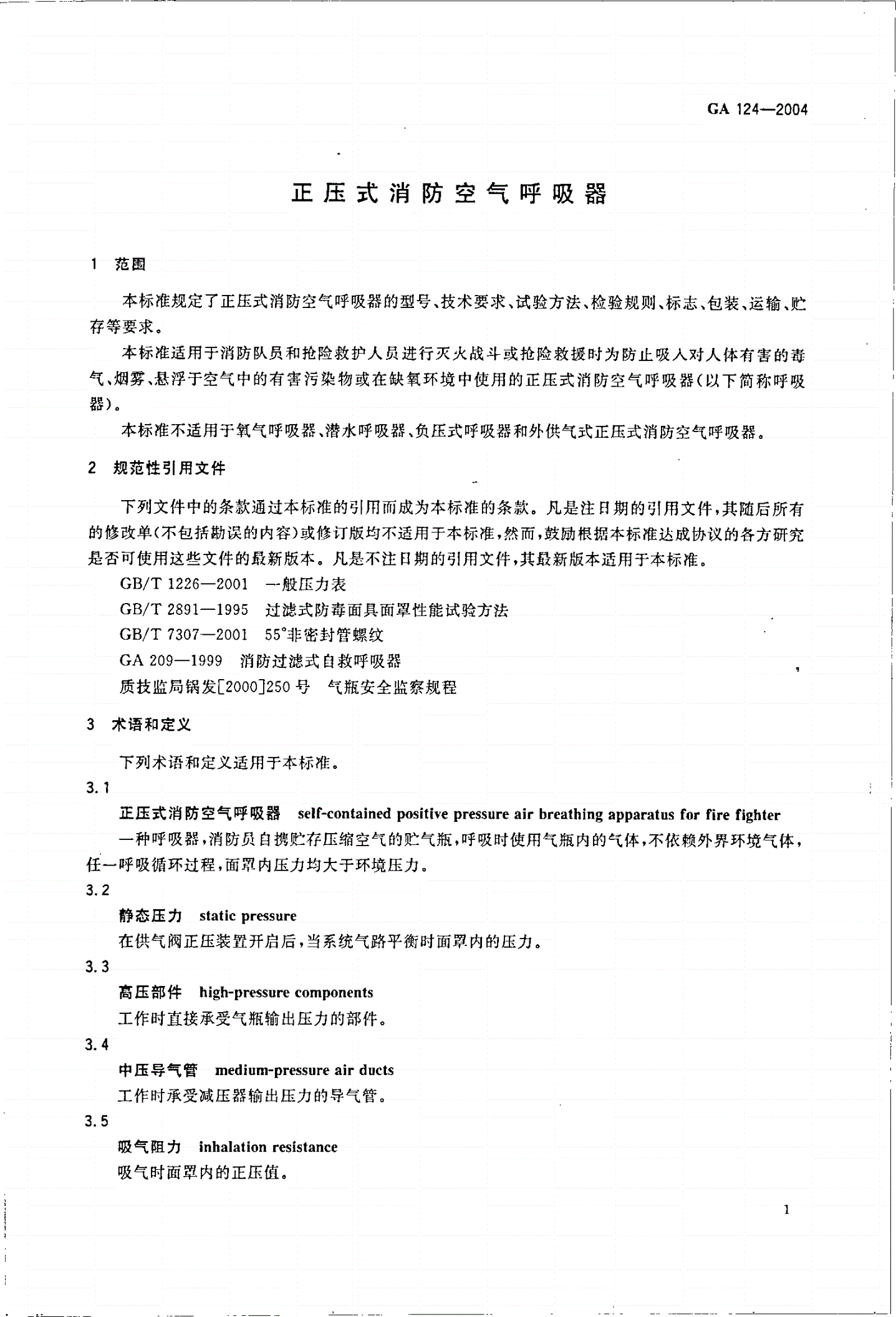

正压式消防空气呼吸器

范围

本标准规定了正压式消防空气呼吸器的型号、技术要求、试验方法、检验规则、标志、包装、运输、贮

存等要求。

本标准适用于消防队员和抢险救护人员进行灭火战斗或抢险救援时为防止吸人对人体有害的毒

气、烟雾、悬浮于空气中的有害污染物或在缺氧环境中使用的正压式消防空气呼吸器(以下简称呼吸

器)。

本标准不适用于氧气呼吸器、潜水呼吸器、负压式呼吸器和外供气式正压式消防空气呼吸器。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T1226-2001一般压力表

GB/T2891-1995过滤式防毒面具面罩性能试验方法

GB/T7307-200155“非密封管螺纹

GA209-1999消防过滤式自救呼吸器

质技监局锅发[2000]250号气瓶安全监察规程

3术语和定义

下列术语和定义适用于本标准。

3.1

正压式消防空气呼吸器self-containedpositivepressureairbreathingapparatusforfirefighter

一种呼吸器，消防员自携贮存压缩空气的贮气瓶，呼吸时使用气瓶内的气体，不依赖外界环境气体，

任一呼吸循环过程，面罩内压力均大于环境压力。

3.2

静态压力staticpressure

在供气阀正压装置开启后，当系统气路平衡时面罩内的压力。

3.3

高压部件high-pressurecomponents

工作时直接承受气瓶输出压力的部件。

3.4

中压导气管medium-pressureairducts

工作时承受减压器输出压力的导气管。

3.5

吸气阻tinhalationresistance

吸气时面罩内的正压值

GA124-2004

3.6

呼气阻力exhalationresistance

呼气时面罩内的正压值。

型号、系列

4.1型号

呼吸器型号的编制应符合下列规定。

RHZK门曰/口一口

气瓶数量

气瓶额定工作压力参数(MPa)

气瓶公称容积参数(L)

产品特征代号(F为复合瓶)

产品特征代号(Z为正压式，K为空气)

产品类别代号(H为呼吸器)

消防员个人装备代号

示例RHZKF6.8/3。表示一具气瓶为复合瓶，公称容积为6.8L，额定工作压力为30MPa的正压式消防空气呼

吸器。

4.2系列

呼吸器系列按照气瓶公称容积划分为:2L,3L,4.71.,6.8L,9L,

5技术要求

5.1结构

5.1.1呼吸器的结构应使呼吸器气瓶内的压缩空气依次经过气瓶阀、减压器、供气阀进人面罩供给佩

戴者吸气，呼气则通过呼气阀排出面罩外

5.1.2呼吸器的结构应简单紧凑，可在无人帮助的情况下进行着装和使用，在狭小的通道通行时呼吸

器不应被攀挂。

5.1.3呼吸器应保证从佩戴者身上取下时供呼吸的空气不能中断。

5.1.4呼吸器应有防压缩空气中杂质的装置。

5.1.5气瓶瓶阀的安装位置应方便佩戴者开启或关闭瓶阀。

5.1.6压力表应显示气瓶压力，其安装位置应方便佩戴者观察到压力值。

5.1.7佩戴者可能触摸到的部件表面应无锐利的棱角。

5.1.8气瓶瓶阀与减压器连接，面罩与供气阀连接应可靠且不需专用工
