GB/T 30103.2-2013 冷库热工性能试验方法 第2部分：风速检测

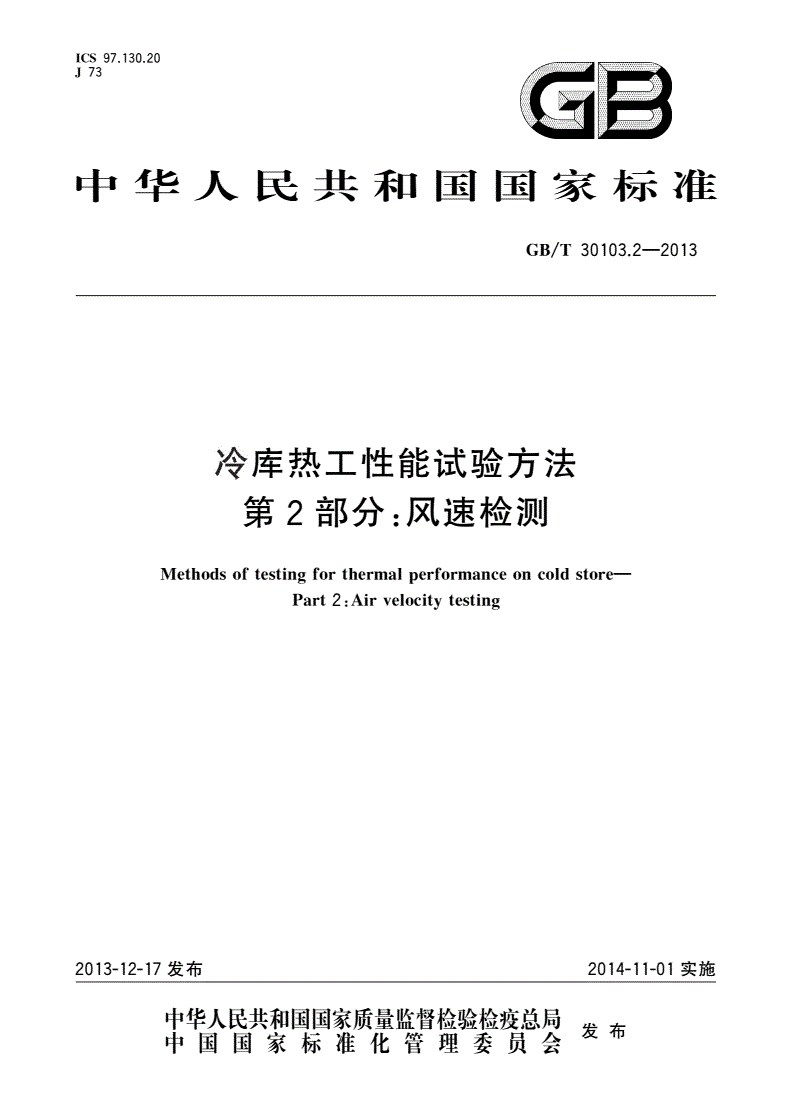

ICS97.130.20————

中华人民共和国国彖标准

GB/T30103.2—2013

冷库热工性能试验方法

第2部分:风速检测

Methodsoftestingforthermalperformanceoncoldstore—

Part2：Airvelocitytesting

2013-12-17发布2014-11-01实施

GB/T30103.2—2013

■ir■■i

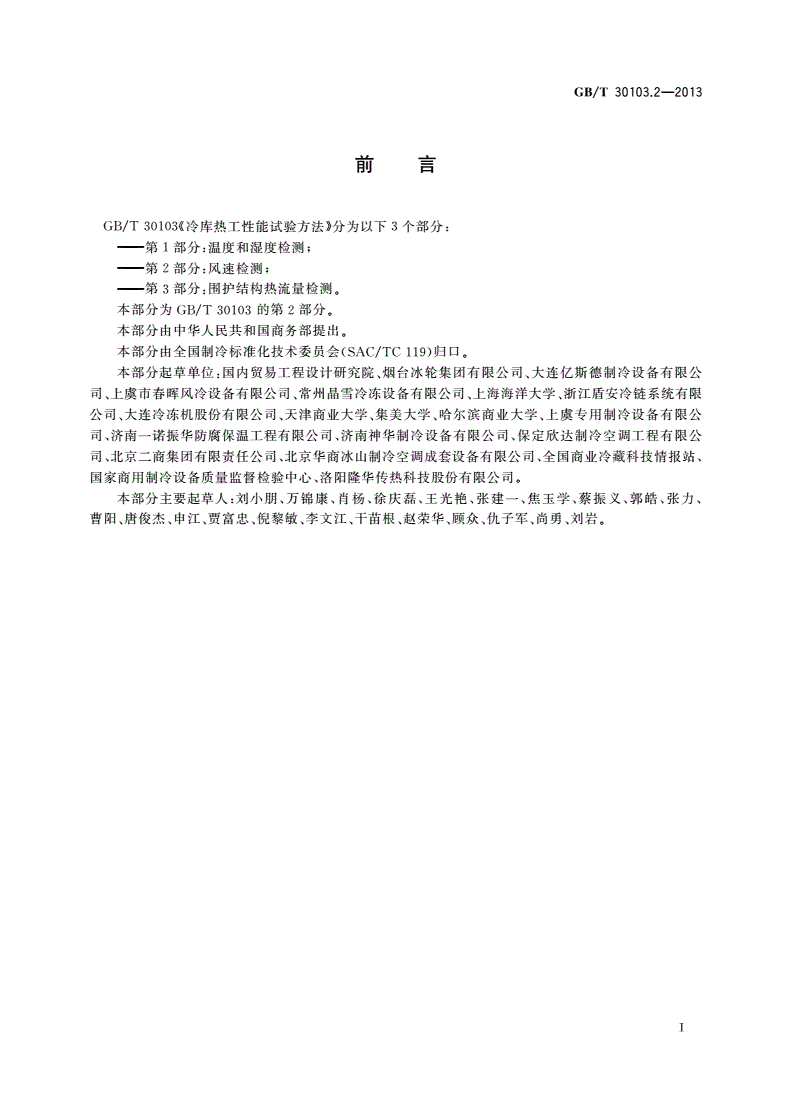

刖吕

GB/T30103«冷库热工性能试验方法》分为以下3个部分：

——第1部分:温度和湿度检测；

——第2部分:风速检测；

——第3部分：围护结构热流量检测。

本部分为GB/T30103的第2部分。

本部分由中华人民共和国商务部提出。

本部分由全国制冷标准化技术委员会(SAC/TC119)归口。

本部分起草单位：国内贸易工程设计研究院、烟台冰轮集团有限公司、大连亿斯德制冷设备有限公

司、上虞市春晖风冷设备有限公司、常州晶雪冷冻设备有限公司、上海海洋大学、浙江盾安冷链系统有限

公司、大连冷冻机股份有限公司、天津商业大学、集美大学、哈尔滨商业大学、上虞专用制冷设备有限公

司、济南一诺振华防腐保温工程有限公司、济南神华制冷设备有限公司、保定欣达制冷空调丁程有限公

司、北京二商集团有限责任公司、北京华商冰山制冷空调成套设备有限公司、全国商业冷藏科技情报站、

国家商用制冷设备质量监督检验中心、洛阳隆华传热科技股份有限公司。

本部分主要起草人:刘小朋、万锦康、肖杨、徐庆磊、王光艳、张建一、焦玉学、蔡振义、郭皓、张力、

曹阳、唐俊杰、申江、贾富忠、倪黎敏、李文江、干苗根、赵荣华、顾众、仇子军、尚勇、刘岩。

T

GB/T30103.2—2013

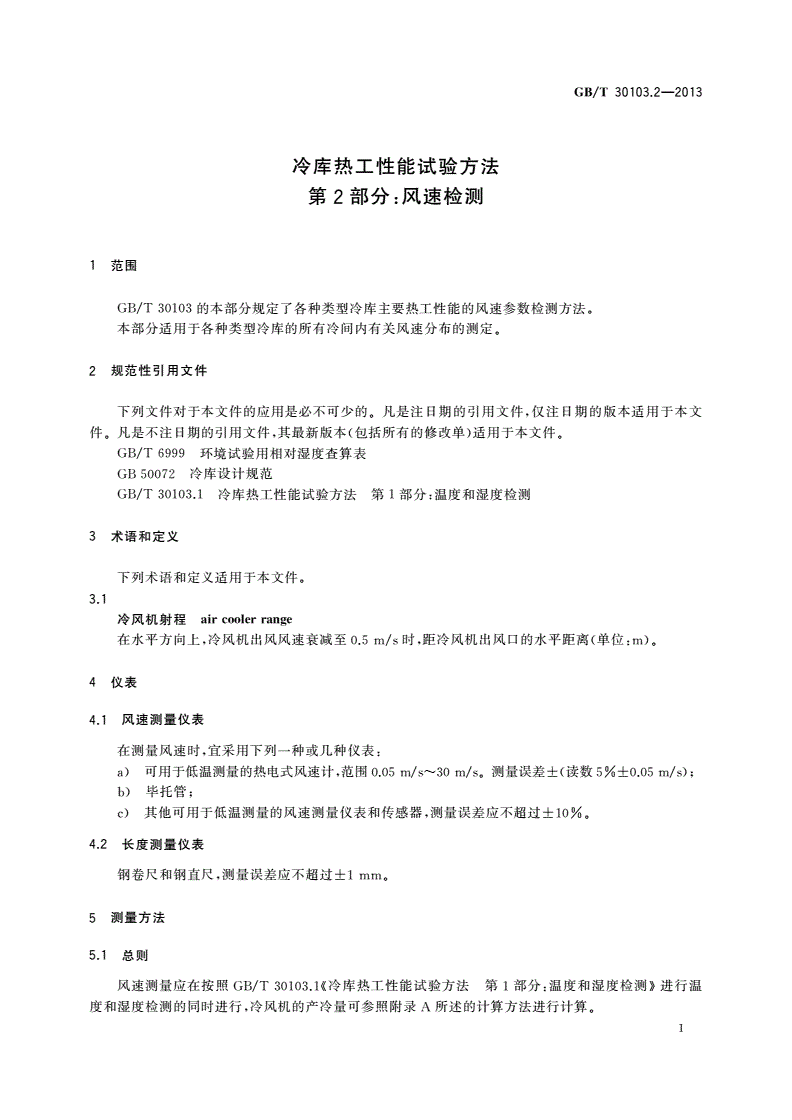

冷库热工性能试验方法

第2部分：风速检测

1范围

GB/T30103的本部分规定了各种类型冷库主要热T性能的风速参数检测方法。

本部分适用于各种类型冷库的所有冷间内有关风速分布的测定。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T6999环境试验用相对湿度查算表

GB50072冷库设计规范

GB/T30103.1冷库热工性能试验方法第1部分:温度和湿度检测

3术语和定义

下列术语和定义适用于本文件。

3.1

冷风机射程aircoolerrange

在水平方向上，冷风机出风风速衰减至0.5m/s时，距冷风机出风口的水平距离（单位：m）。

4仪表

4.1风速测量仪表

在测量风速时，宜采用下列一种或几种仪表：

a）可用于低温测量的热电式风速计，范围0.05m/s〜30m/so测量误差士（读数5%±0.05m/s）;

b）毕托管；

c）其他可用于低温测量的风速测量仪表和传感器，测量误差应不超过±10%。

4.2长度测量仪表

钢卷尺和钢直尺，测量误差应不超过±1mm0

5测量方法

5.1总则

风速测量应在按照GB/T30103.K冷库热工性能试验方法第1部分：温度和湿度检测》进行温

度和湿度检测的同时进行,冷风机的产冷量可参照附录A所述的计算方法进行计算。

1

GB/T30103.2—2013

5.2操作步骤

5.2.1记录三点风速（大、中、小）随时间的数据，取风速平均值，并根据测量仪表提供的校正数据（曲

线）进行修正。

5.2.2应分别记录除霜前后的风速及除霜起止时间。

5.2.3测量冷风机进风口和出风口面积。

5.2.4冷风机进出风风速应采取多点测量，分别记录，求平均风速。冷风机进出风风速的测点位置应

对风量的计算具有代表性，使进出风风量之差不大于10%。

5.3冻结间冻结对象周围风速

5.3.1冻结物迎风面和背风面垂直方向每面各设置四个矩形，前后两面共设置八个矩形，一般按

0.5mX0.5m设一矩形，在每个矩形的中心点外侧水平方向50mm处布置风速测量点，如图1所示°

0.5m

1

X./

X/

xz

E

@◎

ZS

ZX

/、

Z、

\、、、/

◎

◎

ZV.

✓、

✓、
