DB42/T 1157-2016 电梯使用标志和标识

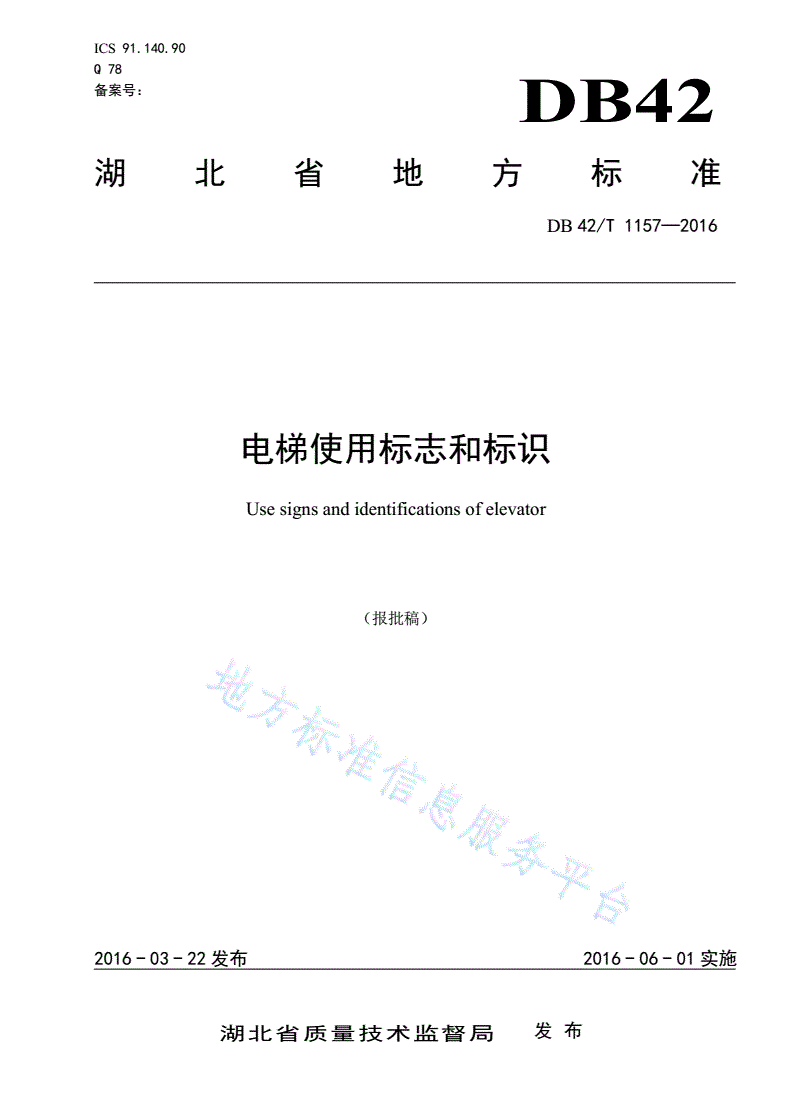

ICS91.140.90

Q78

备案号：

DB42

湖北省地方标准

DB42/T1157—2016

电梯使用标志和标识

Usesignsandidentificationsofelevator

（报批稿）

2016-03-22发布2016-06-01实施

湖北省质量技术监督局发布

DB42/T1157—2016

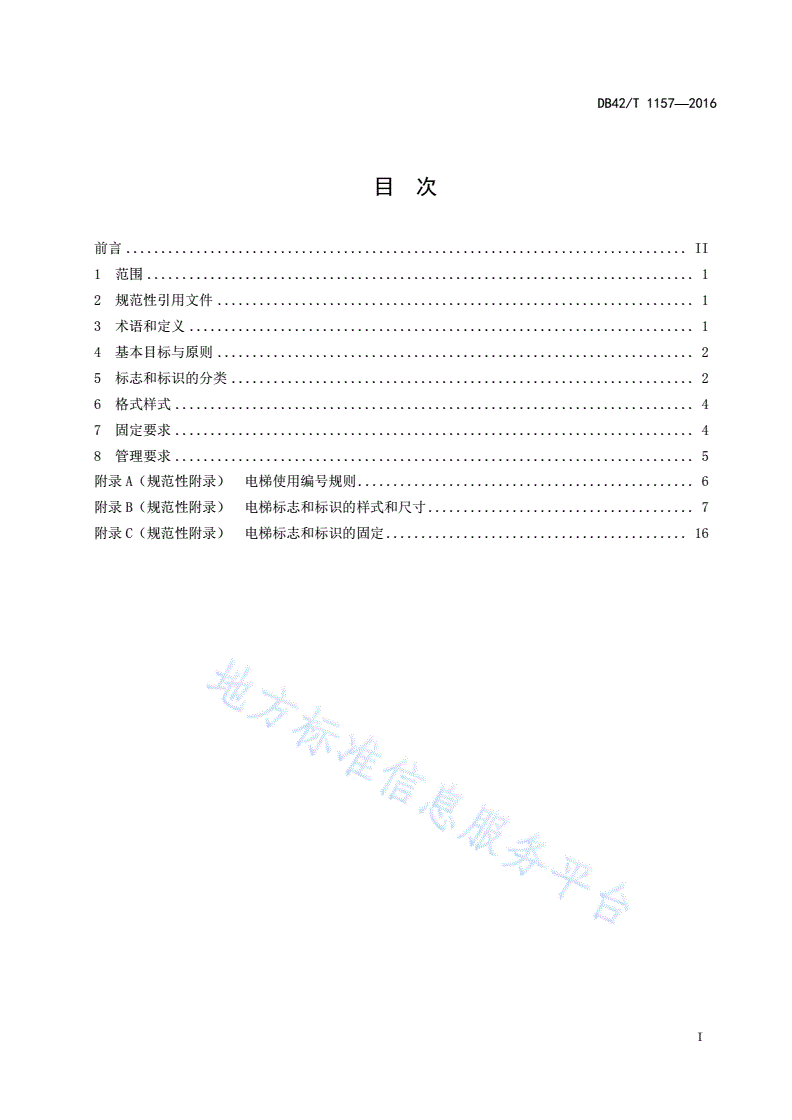

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4基本目标与原则....................................................................2

5标志和标识的分类..................................................................2

6格式样式..........................................................................4

7固定要求..........................................................................4

8管理要求..........................................................................5

附录A（规范性附录）电梯使用编号规则................................................6

附录B（规范性附录）电梯标志和标识的样式和尺寸......................................7

附录C（规范性附录）电梯标志和标识的固定...........................................16

I

DB42/T1157—2016

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由湖北省质量技术监督局归口管理。

本标准起草单位：湖北省标准化与质量研究院、武汉市特种设备监督检验所。

本标准起草人：王竟、陈峥、刘莲莲、梁薇、丁凡、檀昊、邓希妍、何苗苗。

II

DB42/T1157—2016

电梯使用标志和标识

1范围

本标准规定了电梯使用管理相关标志和标识设置的基本目标与原则、标志和标识的分类、格式样式、

固定要求以及管理要求。

本标准适用于载人（货）电梯、自动扶梯和自动人行道。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2893.1图形符号安全色和安全标志第1部分：工作场所和公共区域中安全标志的设计原则

GB/T2893.3图形符号安全色和安全标志第3部分：安全标志用图形符号设计原则

GB2894安全标志及其使用导则

GB/T7024电梯、自动扶梯、自动人行道术语

GB/T15566.1公共信息导向系统设置原则与要求第1部分：总则

GB/T15565.2图形符号术语第2部分：标志及导向系统

GB16899自动扶梯和自动人行道的制造与安装安全规范

GB/T18284快速响应矩阵码

GB/T21049汉信码

GB/T31200电梯、自动扶梯和自动人行道乘用图形标志及其使用导则

TSGT5001电梯使用管理与维护保养规则

3术语和定义

GB/T15565.2、GB/T7024确定的以及下列术语和定义适用于本文件。

3.1

电梯elevator

动力驱动，利用沿刚性导轨运行的箱体或者沿固定线路运行的梯级（踏步），进行升降或者平行

运送人、货物的机电设备，包括载人（货）电梯、自动扶梯和自动人行道。

注：载人（货）电梯包括：曳引驱动乘客电梯、曳引驱动载货电梯、强制驱动载货电梯、液压乘客电梯和液压载

货电梯。

3.2

标志sign

1

DB42/T1157—2016

符号、文字、颜色和几何形状（或边框）等组合形成的传递特定信息的视觉形象。

[GB/T15565.2，定义2.1.1]。

3.3

标识identification

用于标示信息，表明某种特征，便于识别的图形、文字或图形与文字的组合。

4基本目标与原则

4.1基本目标

电梯标志和标识应实现以下目标：

a)满足信息公开的要求；

b)告知安全乘梯注意事项，提供乘客被困时的求救信息；

c)便于对电梯使用、检验、维护保养情况进行监督。

4.2基本原则

电梯使用标志和标识的设置应遵循GB2893.3第7章设计准则，GB2893.1表A.1几何形状、安全色及

对比色及第6章标志设计相关条款的要求。

5标志和标识的分类

5.1电梯使用标志

电梯使用标志应包括但不限于以下内容：

a)注册代码；

b)使用管理责任单位；

c)制造单位；

d)检验单位；

e)登记机关；

f)使用单位设备编号；

g)维保单位；

h)下次检验日期；

i)应急救援电话；

j)包含电梯使用编号的二维识别码。

注：二维条码可采用QR码，应符合GB/T18284的要求；也可采用汉信码，应符合GB/T21049的要求。

5.2电梯维护保养标志

电梯维护保养标志应包括但不限于以下内容：

a)维保值班电话；

b)维保单位名称：

c)资质证书编号；

d)维保单位星级；

2

DB42/T1157—2016

e)维保合同有效期；

f)本次维保日期；

g)本次维保情况；

h)下次维保日期；

i)维保人员签名。

5.3电梯重要安全提示标志

5.3.1载人（货）电梯重要安全提示标志

载人（货）电梯重要安全提示标志应包括但不限于如下内容：

a)被困时请按紧急报警装置；

b)禁止扒门；

c)儿童乘坐须成年人陪护；

d)请勿长时间阻挡电梯关门；

e)请勿在电梯内蹦跳打闹；

f)请勿强行打开电梯轿厢门；

g)电梯维保或检验时请勿乘用；

h)火灾时请勿乘用电梯；

i)易燃易爆危险品勿带入电梯；

j)电梯内禁止吸烟；

k)应急救援电话；

l)电梯使用编号。

5.3.2自动扶梯、自动人行道重要安全提示标志

自动扶梯、自动人行道重要安全提示标志应包括但不限于以下内容：

a)紧急情况下请按急停按钮；

b)禁止使用非专用手推车；

c)请勿在出入口逗留；

d)请勿逆行乘坐；

e)儿童乘坐须成年人陪护；

f)请抱住宠物；

g)请握住扶手带；

h)请勿嬉戏、打闹、攀爬；

i)当心夹脚；

j)当心衣物卷入电梯；

k)应急救援电话；

l)电梯使用编号。

注：自动扶梯、自动人行道上使用购物车和行李车等专用小推车时，应符合GB16899附录I的要求。

5.4电梯注册使用标识

电梯注册使用标识用于标示电梯已由电梯注册登记管理部门注册登记，准予使用。

5.5电梯保险标识

3

DB42/T1157—2016

电梯保险标识用于标示电梯已由相关责任单位购买了责任保险，具有一定抗风险性。

5.6电梯安全警示标志

5.6.1载人（货）电梯安全警示标志

载人（货）电梯安全警示标志应至少包括以下内容：

a)禁止扒门；

b)禁止倚靠；

c)禁止玩耍；

d)禁止吸烟。

5.6.2自动扶梯、自动人行道安全警示标志

自动扶梯、自动人行道安全警示标志应至少包括以下内容：

a)禁止倚靠；

b)禁止攀爬骑乘扶手带；

c)禁止玩耍；

d)小孩必须拉住；

e)宠物必须抱着；

f)握住扶手带。

6格式样式

6.1电梯使用标志、电梯维护保养标志、电梯重要安全提示标志、电梯注册使用标识、电梯保险标识

应按照附录B设计、制作。

6.2电梯安全警示标志应符合GB/T2893.1、GB/T2893.3、GB2894有关条款的要求。

6.3电梯标志和标识的展示可增加电子化的方式。

7固定要求

7.1基本要求

电梯标志和标识的固定应满足以下基本要求：

a)
