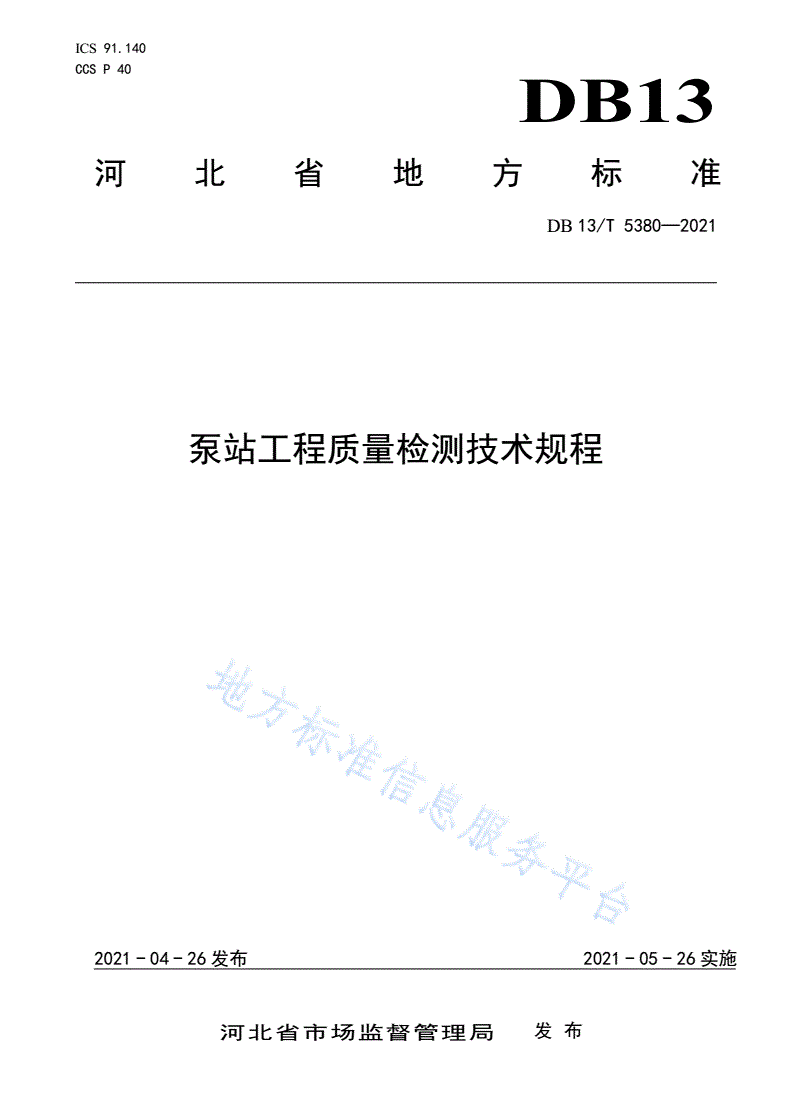

DB13/T 5380-2021 泵站工程质量检测技术规程

ICS91.140

CCSP40

DB13

河北省地方标准

DB13/T5380—2021

泵站工程质量检测技术规程

2021-04-26发布2021-05-26实施

河北省市场监督管理局发布

DB13/T5380—2021

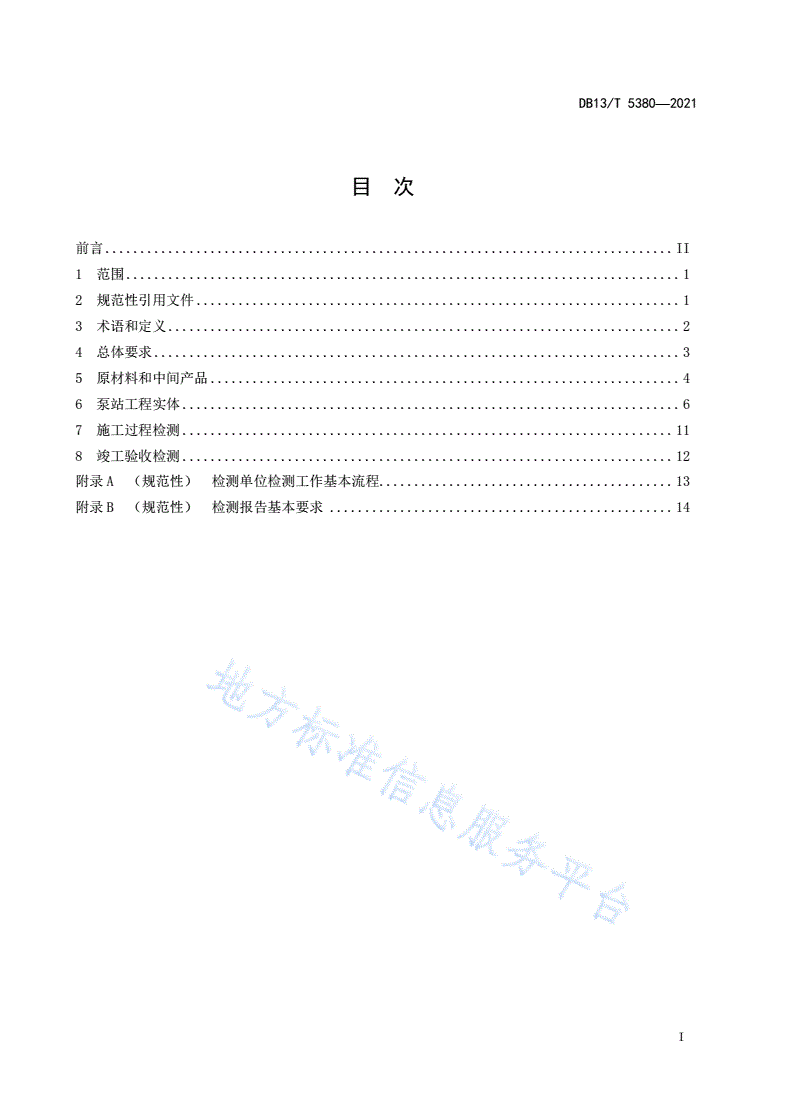

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................2

4总体要求...........................................................................3

5原材料和中间产品...................................................................4

6泵站工程实体.......................................................................6

7施工过程检测......................................................................11

8竣工验收检测......................................................................12

附录A（规范性）检测单位检测工作基本流程..........................................13

附录B（规范性）检测报告基本要求.................................................14

I

DB13/T5380—2021

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由河北省水利厅提出并归口。

本文件起草单位：河北省水利科学研究院、廊坊市壹家水利水电工程检测有限公司。

本文件主要起草人：杨蒙、魏束强、朱永涛、李然、商东波、高仲兵、张志华、张昀保、张红梅、

韩振江、章瑞银、张云涛、潘玮、李亚飞、张会东、王敏、毕建乔、刘建民、陈再冬、张振。

II

DB13/T5380—2021

泵站工程质量检测技术规程

1范围

本文件规定了泵站工程原材料、中间产品、工程实体及竣工验收质量检测的要求。

本文件适用于新建、改建或扩建的大中小型泵站工程。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适

用于本文件。

GB175通用硅酸盐水泥

GB/T1499.1钢筋混凝土用钢第1部分：热轧光圆钢筋

GB/T1499.2钢筋混凝土用钢第2部分：热轧带肋钢筋

GB/T1596用于水泥和混凝土中的粉煤灰

GB/T1958产品几何技术规范（GPS)几何公差检测与验证

GB/T3216回转动力泵水力性能验收试验1级、2级和3级

GB/T3323.1焊缝无损检测射线检测第1部分：X和伽玛射线的胶片技术

GB/T3323.2焊缝无损检测射线检测第2部分：使用数字化探测器的X和伽玛射线技术

GB8076混凝土外加剂

GB/T9443铸钢铸铁件渗透检测

GB/T10068轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值

GB/T11344无损检测接触式超声脉冲回波法测厚方法

GB/T11345焊缝无损检测超声检测技术、检测等级和评定

GB/T12573水泥取样方法

GB/T13760土工合成材料取样和试样准备

GB/T14684建设用砂

GB/T14685建设用卵石、碎石

GB/T17189水力机械（水轮机、蓄能泵和水泵水轮机）振动和脉动现场测试规程

GB/T18046用于水泥、砂浆和混凝土中的粒化高炉矿渣粉

GB18173.2高分子防水材料第2部分：止水带

GB/T20491用于水泥和混凝土中的钢渣粉

GB/T23439混凝土膨胀剂

GB/T26751用于水泥和混凝土中的粒化电炉磷渣粉

GB/T27690砂浆和混凝土用硅灰

GB/T29529泵的噪声测量与评价方法

GB/T29531泵的振动测量与评价方法

GB/T50123土工试验方法标准

1

DB13/T5380—2021

GB/T50152混凝土结构试验方法标准

GB50204混凝土结构工程施工质量验收规范

GB/T50784混凝土结构现场检测技术标准

DL/T330水电水利工程金属结构及设备焊接接头衍射时差法超声检测

DL/T5200水电水利工程高压喷射灌浆技术规范

DL/T5299大坝混凝土声波检测技术规程

JGJ18钢筋焊接及验收规程

JGJ/T23回弹法检测混凝土抗压强度技术规程

JGJ63混凝土用水标准（附条文说明）

JGJ79建筑地基处理技术规范

JGJ106建筑基桩检测技术规范

JGJ107钢筋机械连接技术规程

JC/T475混凝土防冻剂

JC/T2255混凝土接缝密封嵌缝板

SL105水工金属结构防腐蚀规范（附条文说明）

SL/T212水工预应力锚固技术规范

SL/T264水利水电工程岩石试验规程

SL317泵站设备安装及验收规范

SL326水利水电工程物探规程（附条文说明）

SL352水工混凝土试验规程（附条文说明）

SL548泵站现场测试与安全监测规程

SL631水利水电单元工程施工质量验收评定标准土石方工程

SL634水利水电单元工程施工质量验收评定标准堤防工程

SL713水工混凝土结构缺陷检测技术规程

T/CECS02超声回弹综合法检测混凝土抗压强度技术规程

3术语和定义

下列术语和定义适用于本文件。

3.1

泵站工程

将低处水提送到高处以达到灌溉、排涝、航运、发电等目的而兴建以泵站为主体的水工建筑物。

3.2

质量检测

检测单位依据有关法律、法规、标准及设计文件等，对水利工程实体及构成工程实体的原材料、

中间产品、金属结构和机电设备等进行的检查、测量、试验或度量，并将结果与有关标准、要求进行

比较以确定工程质量是否合格所进行的活动。

3.3

工程实体

由原材料、中间产品、构（部）件按一定的工艺或技术要求施工形成的结构体或设备。

2

DB13/T5380—2021

3.4

检测单元

根据水利工程的结构或设备特点及检测工作需要，采取相应的检测技术、方法划分的可独立评价

其质量的基本检测单位。

3.5

全数检测

对工程项目中的全部检测单元和检测项目进行的检测，简称全检。

3.6

抽样检测

结合实际需要对工程项目中部分检测单元和检测项目进行的检测，简称抽检。

3.7

竣工验收检测

为满足工程竣工验收需要，由项目法人委托具有相应资质的质量检测单位在完工后对工程实体质

量进行检测。

3.8

测区

按检测方法要求，在检测单元内为取得检测数据而选定的测试区。

3.9

测线

按检测方法要求，在检测单元内为取得检测数据而选定的测试线段。

3.10

测点

按检测方法要求，在检测单元内为取得检测数据而选定的测试点。

4总体要求

4.1泵站工程所用的原材料应有产品合格证书或产品性能检测报告。

4.2原材料运至现场后应按规定进行检测，并符合设计要求和相关标准、文件及本文件规定，检测合

格后方可使用。

4.3原材料或中间产品一次检测不合格时，有复检要求的应及时对同一批次另取两倍数量进行复检，

如仍不合格，则该批次原材料或中间产品应定为不合格。

4.4对泵站工程实体质量进行检测时，应优先选用无损检测方法，避免对工程实体造成破坏。

4.5依据本文件对泵站工程进行质量检测时，可根据实际需要增加检测项目和检测方法。同一个检测

项目，有多种方法可以选择时，应优先选择精度高的检测方法。

4.6依据本文件的规定对泵站工程质量进行全检后，宜进行综合质量评价；而根据工程实际情况和需

要进行抽检后，则对抽检的检测单元或检测项目进行质量评价。

3

DB13/T5380—2021

4.7依据本文件的规定对泵站工程进行质量评价，其评价结论作为工程验收的主要技术依据。

4.8检测单位检测工作流程应符合附录A的要求，检测单位出具的检测报告应符合附录B的要求。

5原材料和中间产品

5.1水泥

5.1.1水泥质量主要控制项目包括细度、凝结时间、安定性、标稠用水量、强度、烧失量、氧化镁、

三氧化硫含量、氯离子、不溶物；碱含量低于0.6%的水泥主要控制项目还包括碱含量；中、低热硅酸

盐水泥和低热矿渣硅酸盐水泥主要控制项目还包括水化热。

5.1.2分批取样检测。以同品种、同等级、同批号连续进场的总量计取，散装水泥400t为一批，袋

装水泥200t为一批。

5.1.3袋装水泥储存时间超过3个月、散装水泥储存时间超过6个月或快硬性水泥超过1个月时，使

用前应重新检测。

5.1.4水泥的技术指标应符合GB175的规定，取样方法应符合GB/T12573的规定。

5.2粗骨料

5.2.1粗骨料质量主要控制项目包括筛分、表观密度、堆积密度、含泥量、泥块含量、空隙率、针片

状、超逊径、压碎指标、硫化物、碱活性、有机质、含水率、吸水率、坚固性；用于高强混凝土的粗

骨料主要控制项目还包括岩石抗压强度。

5.2.2分批取样检测。按同分类、规格、类别及日产量每600t为一批，不足600t亦为一批；日产

量超过2000t，按1000t为一批，不足1000t亦为一批。日产量超过5000t，按2000t为一批，不

足2000t亦为一批。

5.2.3粗骨料的技术指标和取样方法应符合GB/T14685的规定。

5.3细骨料

5.3.1细骨料质量主要控制项目包括细度模数、表观密度、堆积密度、含泥量、泥块含量、空隙率、

吸水率、云母含量、硫化物、坚固性、碱活性、有机质、氯离子含量；人工砂主要控制项目还包括石

粉含量和压碎指标。

5.3.2分批取样检测。按同分类、规格、类别及日产量每600t为一批，不足600t亦为一批；日产

量超过2000t，按1000t为一批，不足1000t亦为一批。

5.3.3细骨料的技术指标和取样方法应符合GB/T14684的规定。

5.4掺合料

5.4.1粉煤灰的主要控制项目包括密度、细度、含水量、需水量比、烧失量、碱含量、强度活性指数、

三氧化硫含量、游离氧化钙含量，C类粉煤灰的主要控制项目还包括安定性；矿渣粉的主要控制项目

应包括比表面积、活性指数和流动度比；钢渣粉的主要控制项目包括比表面积、活性指数、流动度比、

游离氧化钙含量、安定性、三氧化硫含量和氧化镁含量；磷渣粉的主要控制项目包括细度、活性指数、

流动度比、五氧化二磷含量和安定性；硅灰的主要控制项目包括比表面积和二氧化硫含量。

5.4.2对于高强混凝土或有抗冻、抗渗、抗腐蚀、耐磨等其他特殊要求的混凝土，不宜采用低于Ⅱ级

的粉煤灰；对于高强混凝土和耐腐蚀要求的混凝土，当需要采用硅灰时，应采用二氧化硅含量不小于

90%的硅灰。
