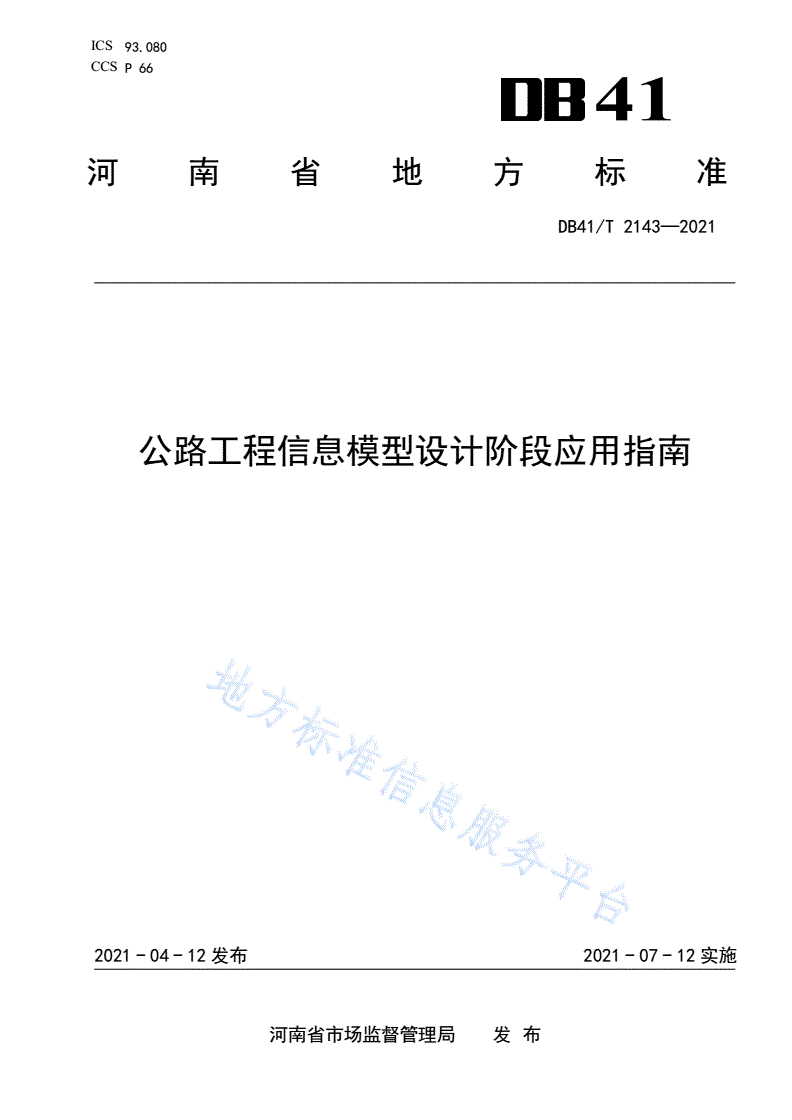

ICS93.080

CCSP66

41

河南省地方标准

DB41/T2143—2021

公路工程信息模型设计阶段应用指南

2021-04-12发布2021-07-12实施

河南省市场监督管理局发布

DB41/T2143—2021

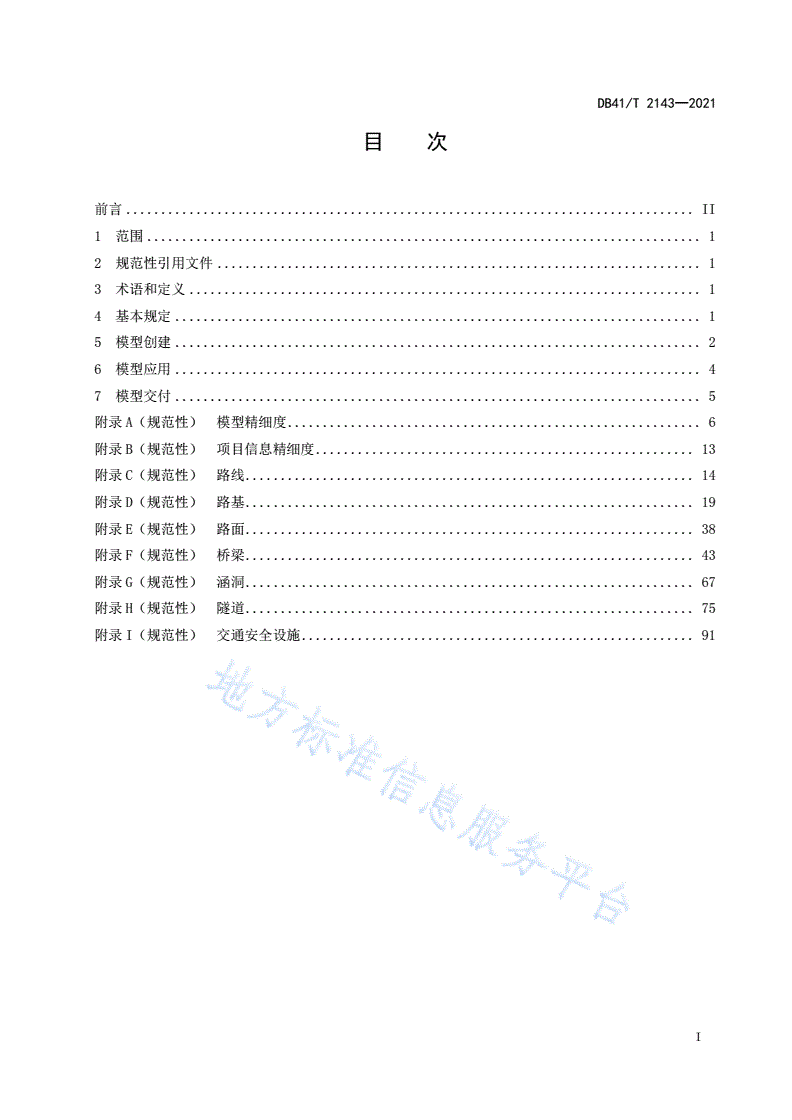

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4基本规定...........................................................................1

5模型创建...........................................................................2

6模型应用...........................................................................4

7模型交付...........................................................................5

附录A（规范性）模型精细度...........................................................6

附录B（规范性）项目信息精细度......................................................13

附录C（规范性）路线................................................................14

附录D（规范性）路基................................................................19

附录E（规范性）路面................................................................38

附录F（规范性）桥梁................................................................43

附录G（规范性）涵洞................................................................67

附录H（规范性）隧道................................................................75

附录I（规范性）交通安全设施........................................................91

I

DB41/T2143—2021

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由河南省交通运输厅提出并归口。

本文件起草单位：河南省交通规划设计研究院股份有限公司。

本文件主要起草人：杜战军、吴继峰、陈桂香、张贵婷、王德锋、刘伟、崔洪涛、王鑫、高晓培、

刘福顺、李明、王鹤霖、彭鹏、温庆杰、李俊波、徐会杰、李大杰、刘同星、佘宏伟、黄冉、张潮洋、

刘亚永、赵金全、王军、谢亚齐、王彦坤、赵淼、李军锋、刘雪、王杰、杨欣、郭红涛、项煜、谢芳芳。

II

DB41/T2143—2021

公路工程信息模型设计阶段应用指南

1范围

本文件规定了公路工程信息模型在立项和设计阶段的模型创建、应用及交付的要求。

本文件适用于公路工程可行性研究阶段、初步设计和施工图设计阶段，涵盖路线、路基、路面、桥

梁、涵洞、隧道及交通安全设施等专业。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T7027信息分类和编码的基本原则与方法

GB/T51212建筑信息模型应用统一标准

GB/T51269建筑信息模型分类和编码标准

GB/T51301建筑信息模型设计交付标准

3术语和定义

下列术语和定义适用于本文件。

3.1

公路工程信息模型

在公路工程全生命期内，对其物理和功能特性进行数字化表达，并依此设计、施工、运维的过程和

结果的总称，简称模型。

3.2

模型单元

模型中承载工程信息的几何及其相关属性的集合，是抽象工程对象的数字化表达。

3.3

模型精细度

模型的组成单元及信息的丰富程度，英文为LevelofDetail,简称LOD。

3.4

模型交付

将符合要求的模型和成果交付委托方。

4基本规定

4.1设计阶段创建模型时，应统筹模型在设计、施工、运营中的应用，确保模型和数据信息在全寿命

周期中的有效传递。

1

DB41/T2143—2021

4.2模型创建应在需求分析的基础上制定实施方案。实施方案包括以下内容：

a)工程概况，包括项目名称、位置、技术标准、工程方案、工程规模等；

b)模型应用方案，包括范围、目标、内容、标准、精细度、实施计划、验收方案、交付要求以及

软硬件配置和网络环境等。

c)保障措施，包括团队组织架构、协同方式、风险管理、培训方案、规则制度等；

4.3创建模型使用的平台和网络环境，符合以下要求：

a)应具备兼容性；

b)应保障数据信息安全；

c)宜具有可开发性；

d)宜具有用户权限管理；

e)宜设置相关的设计标准和业务流程。

5模型创建

5.1一般规定

5.1.1模型创建前，应根据应用需求对模型单元、模型精细度、交付标准等进行整体规划。

5.1.2模型创建符合下列要求：

a)模型单元和属性信息应统一分类、命名和编码；

b)模型单元宜采用参数化建模方法；

c)模型无法用几何表达的信息，可用属性和文档补充；

d)模型单元及其属性信息的修改应保证其准确性和构件唯一性；

e)采用统一的坐标系。

5.1.3模型单元编码应符合下列要求：

a)路线、路基、路面、桥梁、涵洞、隧道、交通工程及沿线设施的分类编码原则符合GB/T7027

和相关国标、行标的有关规定；

b)公路工程管理服务设施中建筑的分类编码符合GB/T51269的有关规定。

5.2模型精细度等级

5.2.1模型精细度分为标识信息、位置信息、尺寸信息、属性信息4个信息维度，每个信息维度分为

3个等级。

表1模型精细度等级

精细度等级描述

基于低精确度三维地理和环境信息，概念性表达结构物的位置、尺寸、标识及

LOD1.0

设计信息，满足工程可行性研究阶段模型展示及方案比选的要求

基于中精确度的三维地理和环境信息，粗略表达结构物的位置、尺寸、标识及

LOD2.0

关键设计信息，满足初步设计阶段的表达要求

基于高精确度的三维模型和环境信息，精确地表达构造物的位置、尺寸、标识

LOD3.0

及设计信息，满足协调性检查、设计交底、向施工阶段交付等应用要求

5.2.2模型精细度要求见表2。

2

DB41/T2143—2021

表2模型精细度表

模型精细度表附录模型精细度表附录

项目模型精细度表附录A桥梁信息精细度表附录F

项目信息精细度表附录B涵洞信息精细度表附录G

路线信息精细度表附录C隧道信息精细度表附录H

路基信息精细度表附录D交通安全设施信息精细度表附录I

路面信息精细度表附录E--

5.3工程可行性研究阶段

5.3.1工程可行性研究阶段的模型精细度等级应不低于LOD1.0。

5.3.2工程可行性研究阶段的模型应符合下列要求：

a)建立路线两侧宽度各不小于2000m范围内、精度不低于1:10000的数字地表模型，标识出对

选线有控制作用的路网、管线、城镇、矿产、文物、景区、环境敏感点等信息；

b)大致确定路线的线位及主要平纵指标；

c)包含路基标准横断面设计信息；

d)包含桥梁结构形式、孔跨布置等；

e)包含隧道的位置、结构形式及主要尺寸；

f)包含互通式立交和重要平面交叉的位置、形式等；

g)沿线管理服务设施的位置。

5.4初步设计阶段

5.4.1初步设计阶段的模型精细度等级应不低于LOD2.0。

5.4.2初步设计阶段的模型应符合下列要求：

a)建立路线两侧宽度各不小于300m范围内、精度不低于1:2000的数字地表模型，标识出对选

线有控制作用的路网、管线、城镇、矿产、文物、景区、环境敏感点等信息；

b)基本确定路线的线位及主要平纵指标；

c)包含路基横断面、高填深挖路基、特殊路基处理、取土弃土设计方案，以及排水设施、支挡防

护工程处理方案的结构形式；

d)包含路面结构类型、主要尺寸；

e)包含特大、大、中桥梁的结构类型以及上部结构和下部结构的主要尺寸；

f)包含小桥、涵洞的位置、结构类型及主要尺寸；

g)包含隧道的位置、结构类型及主要尺寸；

h)包含互通式立交和重要平面交叉的位置、形式，加减速车道、分合流端、匝道、收费广场及主

要尺寸；

i)沿线管理服务设施的位置、形式。

5.5施工图设计阶段

5.5.1施工图设计阶段的模型精细度等级应不低于LOD3.0。

5.5.2施工图设计阶段的模型应包含下列内容：

a)建立路线两侧宽度各不小于300m范围内、精度不低于1:2000的数字地表模型，标识出对选

线有控制作用的路网、管线、城镇、矿产、文物、景区、环境敏感点等信息；

3

DB41/T2143—2021

b)确定路线的具体位置，包括路线线位和平纵线形参数；

c)包含路基横断面、高填深挖路基、特殊路基横断面、路基取土弃土位置，排水系统、路基支挡

防护的具体位置、结构类型及具体尺寸；

d)包含路面结构类型、路面混合料类型和结构尺寸及相关参数；

e)包含特大、大、中、小桥和涵洞的位置、孔数及孔径、结构类型及各部件具体尺寸；

f)包含隧道的位置、结构类型、部件尺寸及其附属设施的形式及具体尺寸；

g)包含互通式立交和重要平面交叉的位置、形式，加减速车道、分合流端、匝道、收费广场及具

体尺寸；

h)包含确定的沿线设施的位置、形式、类型及具体尺寸。

6模型应用

6.1一般规定

模型应用符合表3的规定。

表3模型主要应用

序号应用类型工可设计初步设计施工图设计

1地形分析○△△

2可视化应用△△△

3方案比选△▲○

4冲突检查△△▲

5施工模拟○○△

6模型出图○○○

7工程量统计○○○

注：表中“▲”表示“应选择的应用”，“△”表示宜选择的应用，“○”表示“可选择的应用。

6.2地形分析

6.2.1地形分析的内容宜包括：坡度计算，坡向分析，通视分析，曲面面积计算，土石方计算等。

6.2.2交付成果宜包括地形模型和分析报告等。

6.3可视化应用

6.3.1可视化应用的内容宜包括：公路工程与周围环境的协调，交通组织模拟，重点、难点和隐蔽工

程的展示，校审和设计交底等。

6.3.2交付成果宜包括可视化分析模型、视频和分析报告。

6.4方案比选

6.4.1方案比选的内容宜包括：不同设计方案的技术指标、工程规模、结构形式、景观环境等。可分

为路线方案、高填路基与桥梁、深挖路堑与隧道、整体式与分离式路基方案、桥梁方案、隧道洞口等。

6.4.2交付成果宜包括方案模型和比选报告等。

6.5冲突检查

6.5.1冲突检查的内容宜包括：公路工程与周边建筑物之间、公路工程各专业之间、公路工程构造物

4

DB41/T2143—2021

内部构件等的冲突和优化。

6.5.2交付成果宜包括冲突检查模型、冲突检查报告。

6.6施工模拟

6.6.1施工模拟的内容宜包括：施工方案、场地安排和保通方案等模拟。

6.6.2交付成果宜包括模型、模拟视频等。

6.7模型出图

6.7.1模型出图的内容宜包括：平面图、纵断面图、横断面、构造图、大样图和三维透视图等，深度

应符合公路工程现行标准规范的相关规定。

6.7.2交付成果宜包括模型和相关图表等。

6.8工程量统计

6.8.1工程量统计的内容宜包括：统计对象的位置、面积、体积、重量、材料、型号、规格等。

6.8.2交付成果宜包括模型和工程数量表等。

7模型交付

7.1一般规定

7.1.1应按有关规定，在不同阶段交付相应深度的成果。

7.1.2公路工程管理服务设施中建筑模型成果的交付应符合GB/T51301的有关规定。

7.2模型检查

模型交付前，通过模型评审、阶段验收等方式，依据项目合同、实施方案、标准规范，对模型及相

关文档进行审核检查，保证模型和信息的完整性、规范性。

7.3模型交付

7.3.1交付成果应包括模型、文档、报告和说明文件；说明文件应包括依据资料，模型内容、用途、

版本、参照关系，操作说明，维护要求及软件版本等。

7.3.2需进行整合的模型宜采用统一的数据和文档格式。

5

DB41/T2143—2021

A

A

附录A

（规范性）

模型精细度

公路工程模型精细度应符合表A.1～A.7的规定。

表A.1路线模型精细度

对象L1.0L2.0L3.0信息精细度

路线▲▲▲应符合附录C中C.1的有关规定

平面线形△▲▲应符合附录C中C.2.1的有关规定

纵面线形△▲▲应符合附录C中C.3.1的有关规定

直线△▲▲应符合附录C中C.2.2的有关规定

平面线形构件圆曲线△▲▲应符合附录C中C.2.3的有关规定

缓和曲线△▲▲应符合附录C中C.2.4的有关规定

直坡段△▲▲应符合附录C中C.3.2的有关规定

纵面线形构件

竖曲线△▲▲应符合附录C中C.3.3的有关规定

中间带△▲▲应符合附录C中C.4.1的有关规定

横断面行车道△▲▲应符合附录C中C.4.2的有关规定

路肩△▲▲应符合附录C中C.4.3的有关规定

断链○▲▲应符合附录C中C.5的有关规定

注：表中“▲”表示“应包括的对象”，“△”表示“宜包括的对象”，“○”表示“可包括的对象”。

表A.2路基模型精细度

对象L1.0L2.0L3.0信息精细度

路基△▲▲应符合附录D中D.1的有关规定

路基结构△▲▲应符合附录D中D.2.1的有关规定

排水○▲▲应符合附录D中D.3.1的有关规定

支挡防护○▲▲应符合附录D中D.4.1的有关规定

小桥、涵洞○▲▲应符合附录F、G的有关规定

路床△▲▲应符合附录D中D.2.2的有关规定

路基

路堤△▲▲应符合附录D中D.2.3的有关规定

垫层○△▲应符合附录D中D.2.4a)的有关规定

袋装砂井○△▲应符合附录D中D.2.4b)的有关规定

软土塑料排水板○△▲应符合附录D中D.2.4c)的有关规定

路基

地基粒料桩○△▲应符合附录D中D.2.4d)的有关规定

加固

处置加固土桩○△▲应符合附录D中D.2.4e)的有关规定

水泥粉煤灰碎石桩○△▲应符合附录D中D.2.4f)的有关规定

刚性桩○△▲应符合附录D中D.2.4a)的有关规定

6

DB41/T2143—2021

表A.2路基模型精细度（续）

对象L1.0L2.0L3.0信息精细度

加筋工程土工合成材料处治层○△▲应符合附录D中D.2.5a)的有关规定

土工

路基

合成隔离工程土工合成材料处治层○△▲应符合附录D中D.2.5b)的有关规定

加固

材料过滤排水工程土工合成材料处治层○△▲应符合附录D中D.2.5c)的有关规定

拦水带○▲▲应符合附录D中D.3.2的有关规定

跌水○△▲应符合附录D中D.3.3的有关规定

路面中分带纵向渗沟○△△应符合附录D中D.3.4的有关规定

排水集水槽（雨水口）○▲▲应符合附录D中D.3.5的有关规定

集水井○▲▲应符合附录D中D.3.6的有关规定

排水管○△△应符合附录D中D.3.7的有关规定

排水盲（渗）沟○▲▲应符合附录D中D.3.4的有关规定

构件集水井○▲▲应符合附录D中D.3.6的有关规定

跌水井○▲▲应符合附录D中D.3.6的有关规定

路基检查井○▲▲应符合附录D中D.3.6的有关规定

排水排水管○△△应符合附录D中D.3.7的有关规定

边沟○▲▲应符合附录D中D.3.8的有关规定

截水沟○▲▲应符合附录D中D.3.9的有关规定

急流槽○△▲应符合附录D中D.3.10的有关规定

重力式挡土墙○▲▲应符合附录D中D.4.4的有关规定

衡重式挡土墙○▲▲应符合附录D中D.4.4的有关规定

挡

半重力式挡土墙○▲▲应符合附录D中D.4.4的有关规定

土

悬臂式挡土墙○▲▲应符合附录D中D.4.5的有关规定

墙

扶壁式挡土墙○▲▲应符合附录D中D.4.5的有关规定

板桩式挡土墙○▲▲应符合附录D中D.4.6的有关规定

支挡植物防护○▲▲应符合附录D中D.4.2的有关规定

防护骨架防护○▲▲应符合附录D中D.4.3的有关规定

构件

锚杆（索）框架梁○▲▲应符合附录D中D.4.7的有关规定

边

坡空心六棱块护坡○▲▲应符合附录D中D.4.8的有关规定

防石笼防护○△▲应符合附录D中D.4.9的有关规定

护其他砌石防护○△▲应符合附录D中D.4.10的有关规定

导流堤（坝）工程○△▲应符合附录D中D.4.11的有关规定

抗滑桩○△▲应符合附录D中D.4.12的有关规定

注：表中“▲”表示“应包括的对象”，“△”表示“宜包括的对象”，“○”表示“可包括的对象”。

7

DB41/T2143—2021

表A.3路面模型精细度

对象L1.0L2.0L3.0信息精细度

路面▲▲▲应符合附录E中E.1的有关规定

路面（段）▲▲▲应符合附录E中E.1的有关规定

水泥混凝土面层▲▲▲应符合附录E中E.2.1的有关规定

沥青混凝土面层▲▲▲应符合附录E中E.2.2的有关规定

沥青贯入式面层▲▲▲应符合附录E中E.2.3的有关规定

面层

沥青表面处置面层▲▲▲应符合附录E中E.2.4的有关规定

透层○○△应符合附录E中E.2.5的有关规定

路面

粘层○○△应符合附录E中E.2.5的有关规定

结构

基层无机结合料稳定基层○▲▲应符合附录E中E.3.1的有关规定

无机结合料稳定底基层○▲▲应符合附录E中E.3.1的有关规定

底基层

粒料类底基层○▲▲应符合附录E中E.3.2的有关规定

垫层○▲▲应符合附录E中E.4的有关规定

路缘石○△▲应符合附录E中E.5的有关规定

注：表中“▲”表示“应包括的对象”，“△”表示“宜包括的对象”，“○”表示“可包括的对象”。

表A.4桥梁模型精细度

对象L1.0L2.0L3.0信息精细度

桥梁▲▲▲应符合附录F中F.1的有关规定

梁式桥▲▲▲应符合附录F中F.6.1的有关规定

拱式桥▲▲▲应符合附录F中F.7.1的有关规定

上部结构

斜拉桥▲▲▲应符合附录F中F.8.1的有关规定

悬索桥▲▲▲应符合附录F中F.9.1的有关规定

下部结构▲▲▲应符合附录F中F.6.2的有关规定

钢筋○○△应符合附录F中F.2.1的有关规定

钢筋网○○△应符合附录F中F.2.2的有关规定

钢筋、预应力及

预应力筋○△▲应符合附录F中F.2.3的有关规定

管道构件

预应力管道○△▲应符合附录F中F.2.4的有关规定

预应力锚具○△△应符合附录F中F.2.5的有关规定

扩大基层▲▲▲应符合附录F中F.3.1的有关规定

基础构件承台▲▲▲应符合附录F中F.3.2的有关规定

桩钻孔灌注桩▲▲▲应符合附录F中F.3.3的有关规定

8

DB41/T2143—2021

表A.4桥梁模型精细度（续）

对象L1.0L2.0L3.0信息精细度

钻孔灌注桩▲▲▲应符合附录F中F.3.3的有关规定

基础构件桩

沉入桩▲▲▲应符合附录F中F.3.5的有关规定

桥台▲▲▲应符合附录F中F.4.1的有关规定

台帽▲▲▲应符合附录F中F.4.2的有关规定

翼墙▲▲▲应符合附录F中F.4.3的有关规定

台身、前墙▲▲▲应符合附录F中F.4.4的有关规定

桥台构件

耳墙▲▲▲应符合附录F中F.4.5的有关规定

支撑梁○△▲应符合附录F中F.4.6的有关规定

锥坡○△▲应符合附录F中F.4.7的有关规定

台背填土○△▲应符合附录F中F.4.8的有关规定

桥墩▲▲▲应符合附录F中F.5.1的有关规定
