GB/T 11971-1997 加气混凝土力学性能试验方法

GB/T11971一1997

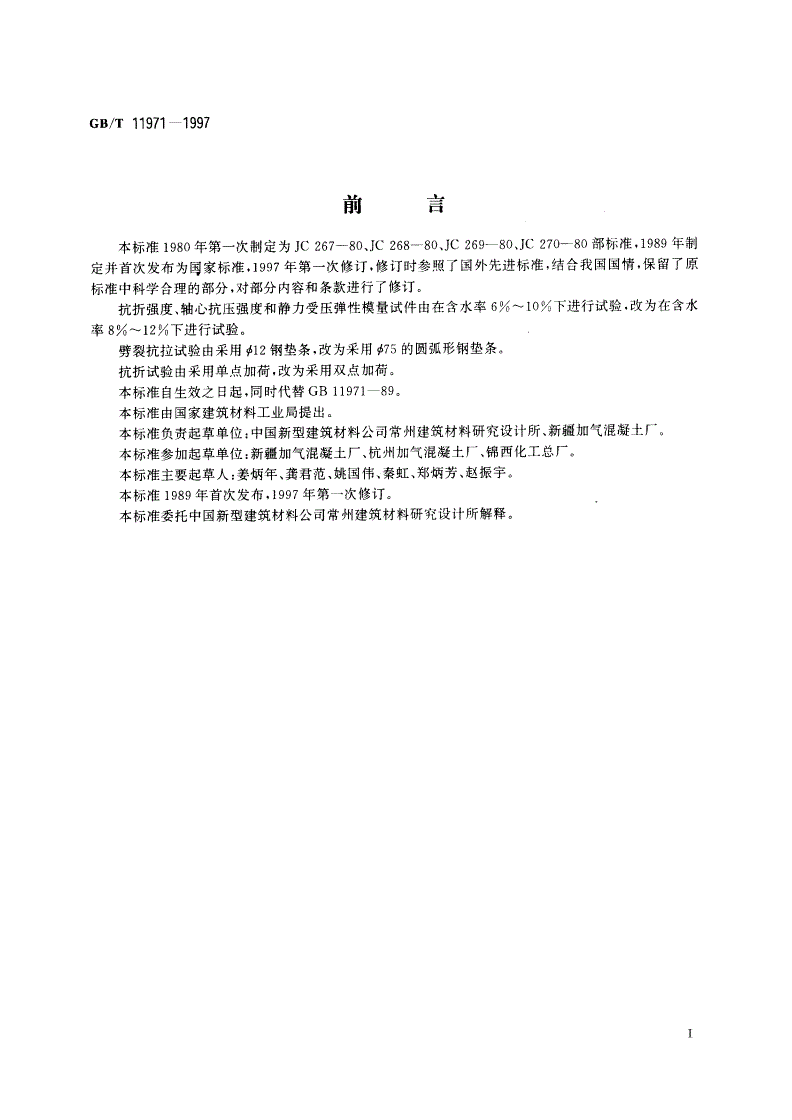

乞‘

月明曰

本标准1980年第一次制定为JC267-80,JC268-80,JC269-80,JC270-80部标准，1989年制

定并首次发布为国家标准，1997年第一次修订，修订时参照了国外先进标准，结合我国国情，保留了原

标准中科学合理的部分，对部分内容和条款进行了修订。

抗折强度、轴心抗压强度和静力受压弹性模量试件由在含水率600^'10％下进行试验，改为在含水

率8％^-12％下进行试验。

劈裂抗拉试验由采用012钢垫条，改为采用075的圆弧形钢垫条。

抗折试验由采用单点加荷，改为采用双点加荷。

本标准自生效之日起，同时代替GB11971-890

本标准由国家建筑材料工业局提出。

本标准负责起草单位：中国新型建筑材料公司常州建筑材料研究设计所、新疆加气混凝土厂。

本标准参加起草单位：新疆加气混凝土厂、杭州加气混凝土厂、锦西化工总厂。

本标准主要起草人：姜炳年、龚君范、姚国伟、秦虹、郑炳芳、赵振宇。

本标准1989年首次发布，1997年第一次修订。

本标准委托中国新型建筑材料公司常州建筑材料研究设计所解释。

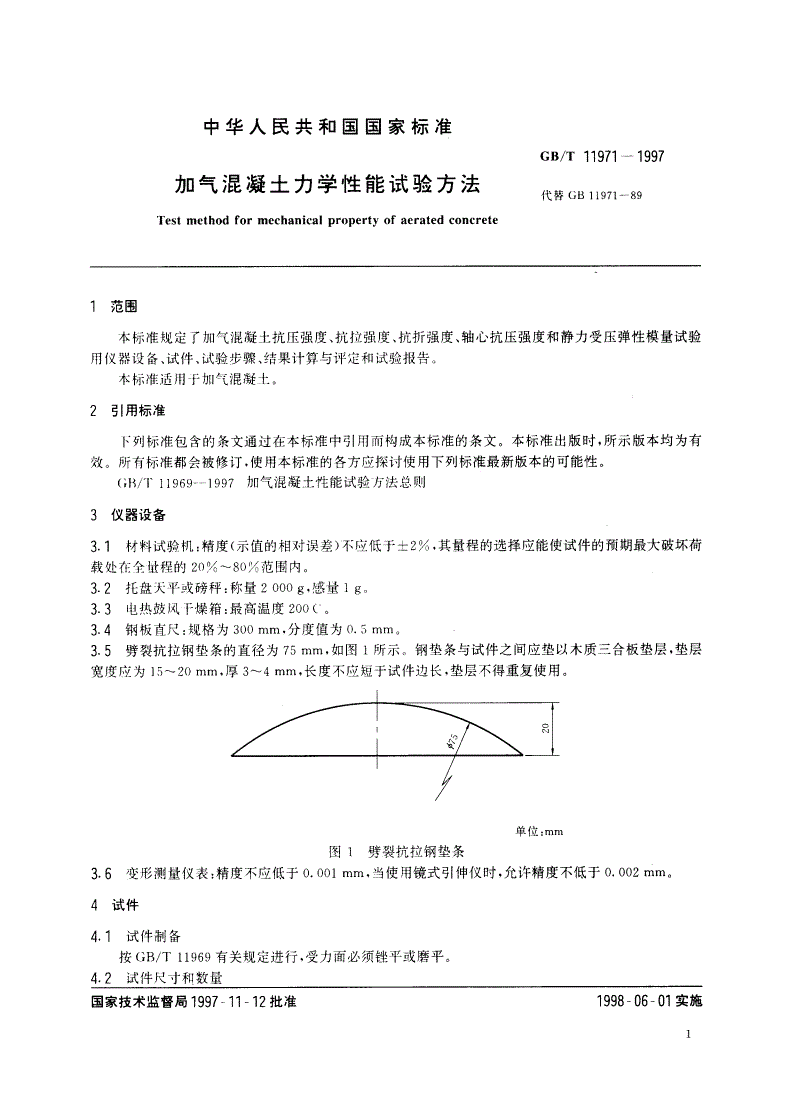

中华人民共和国国家标准

GB/T11971一1997

加气混凝土力学性能试验方法

代替GB11971-s9

Testmethodformechanicalpropertyofaeratedconcrete

1范围

本标准规定了加气混凝土抗压强度、抗拉强度、抗折强度、轴心抗压强度和静力受压弹性模量试验

用仪器设备、试件、试验步骤、结果计算与评定和试验报告。

本标准适用于加气混凝上。

2引用标准

下列标准包含的条文通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有

效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T11969-1997加气混凝土性能试验方法总则

3仪器设备

3.1材料试验机：精度示（值的相对误差）不应低于12%，其量程的选择应能使试件的预期最大破坏荷

载处在全量程的200o-s0％范围内。

3.2托盘天平或磅秤：称量2000g，感量1go

3.3电热鼓风干燥箱：最高温度200.Co

3.4钢板直尺：规格为300mm．分度值为0.5MM.

3.5劈裂抗拉钢垫条的直径为75mm，如图1所示。钢垫条与试件之间应垫以木质三合板垫层，垫层

宽度应为15^-20mm，厚3^"4mm，长度不应短于试件边长，垫层不得重复使用。

单位：mm

图1劈裂抗拉钢垫条

3.6变形测量仪表：精度不应低于0.001mm，当使用镜式引伸仪时，允许精度不低于0.002mm.

4试件

4.1试件制备

按GB/T11969有关规定进行，受力面必须锉平或磨平。

4.2试件尺寸和数量

国家技术监督局1997一11一12批准1998一06一01实施

GB/T11971一1997

抗压强度：100mmX100mmX100mm立方体试件一组3块；

劈裂抗拉强度：100mmX100mmX100mm立方体试件一组3块；

抗折强度：100mmX100mmX400mm棱柱体试件一组3块；

轴心抗压强度：100mmX100mmX300mm棱柱体试件一组3块；

静力受压弹性模量：100mmX100mmX300mm棱柱体试件二组6块。

4.3试件含水状态

4.3.1抗压强度和劈裂抗拉强度试件在质量含水率为2500~45％下进行试验。

4.3.2抗折强度、轴心抗压强度和静力受压弹性模量试件在质量含水率80o-12％下进行试验。

4.3.3如果质量含水率超过上述规定范围，则在6（0士5)℃下烘至所要求的含水率。

4.3.4其他情况下，可将试件浸水6h，从水中取出，用干布抹去表面水分，在6（0士5)℃下烘至所要求

的含水率。

5试验步骤

5.1抗压强度

5.1.1检查试件外观。

5.1.2测量试件的尺寸，精确至1mm，并计算试件的受压面积A（,)o

5.1.3将试件放在材料试验机的下压板的中心位置，试件的受压
