DB41/T 1942-2020 高速公路沥青路面养护工程质量检验评定标准

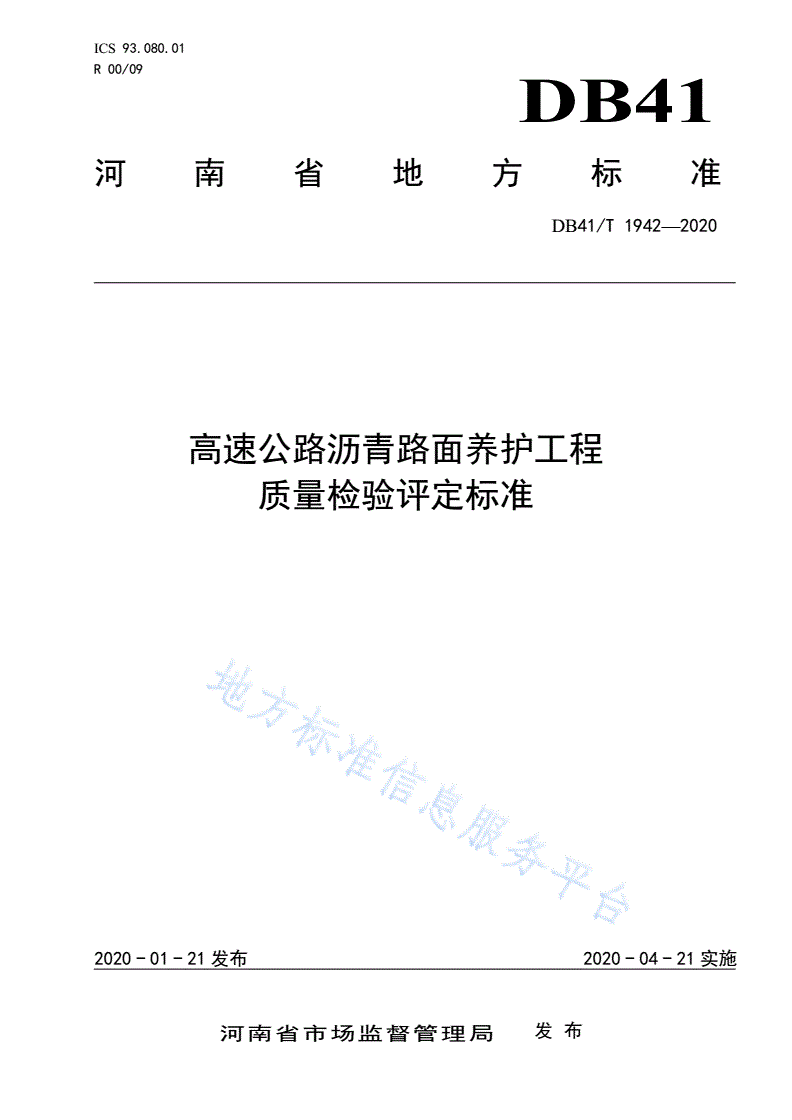

ICS93.080.01

R00/09

DB41

河南省地方标准

DB41/T1942—2020

高速公路沥青路面养护工程

质量检验评定标准

2020-01-21发布2020-04-21实施

河南省市场监督管理局发布

DB41/T1942—2020

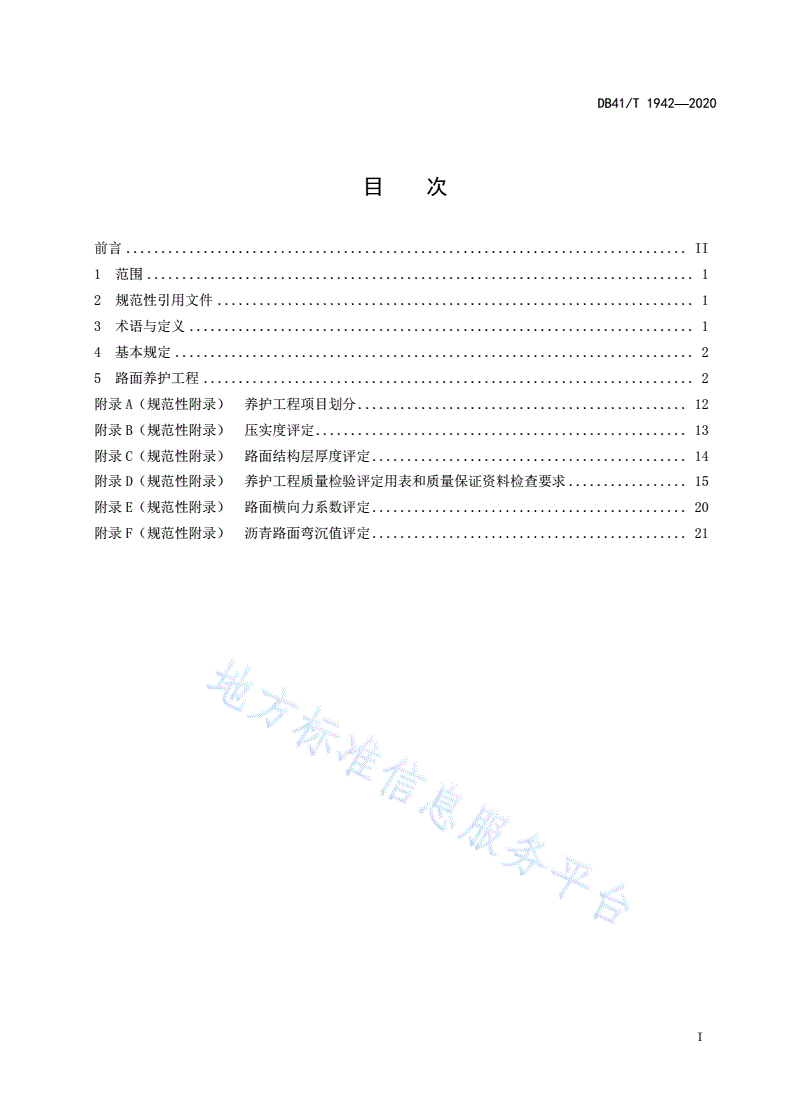

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语与定义........................................................................1

4基本规定..........................................................................2

5路面养护工程......................................................................2

附录A（规范性附录）养护工程项目划分...............................................12

附录B（规范性附录）压实度评定.....................................................13

附录C（规范性附录）路面结构层厚度评定.............................................14

附录D（规范性附录）养护工程质量检验评定用表和质量保证资料检查要求.................15

附录E（规范性附录）路面横向力系数评定.............................................20

附录F（规范性附录）沥青路面弯沉值评定.............................................21

I

DB41/T1942—2020

前言

本标准准按照GB/T1.1—2009给出的规则起草。

本标准由河南省交通运输厅提出并归口。

本标准起草单位：河南省交通科学技术研究院有限公司、河南省高速公路联网管理中心。

本标准主要起草人：张建龙、高林、成钢、周巧英、王涛、傅磊、银晓东、董彪、束景晓、史岩、

黄可可、李斌、杨海明、杜西西、赵帅明、曹恒涛、王慧、韩少坤、王亮亮、李鑫、李阳培、赵钦桥、

张津、李振濮、王冰杰。

II

DB41/T1942—2020

高速公路沥青路面养护工程质量检验评定标准

1范围

本标准规定了沥青混合料面层罩面、同步碎石封层、微表处及稀浆封层、雾封层、沥青路面冷再生、

沥青路面就地热再生、橡胶沥青路面、沥青路面局部挖补、沥青路面开槽灌缝及粘缝等常见路面养护工

程的基本要求、外观鉴定要求、质量检验实测项目等。

本标准适用于高速公路沥青路面养护工程施工质量的检验评定。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JTG5421—2018公路沥青路面养护设计规范

JTGE60—2008路基路面现场测试规程

JTGF40—2004公路沥青路面施工技术规范

JTGF41—2008公路沥青路面再生技术规范

JTGF80/1—2017公路工程质量检验评定标准第一册（土建工程）

JTG/T1264—2019沥青路面雾封层材料还原剂类雾封层材料

3术语与定义

下列术语和定义适用于本文件。

3.1

评定单元

根据养护施工方法、应用材料、工序及路段长度或面积等划分成的养护工程基本评定单元。

3.2

开窗修补作业

为修复沥青路面各处、各类局部病害，开展的具有一定数量规模的路面开矩形窗挖除和修补作业。

3.3

开槽灌缝

为修复一定长度范围内沥青路面裂缝，开展的具有一定数量规模的路面开槽灌缝作业。

3.4

同步碎石封层

采用专用设备将单一粒径集料和沥青结合料同步摊铺在下承层上，经压实后形成的沥青碎石层。

3.5

局部挖补

为修复一定长度范围内沥青路面各处、各层、各类局部病害，而集中开展的具有一定数量的路面挖

除和修补作业。

1

DB41/T1942—2020

4基本规定

4.1一般规定

4.1.1路面养护工程项目宜按附录A划分为若干个评定单元。

4.1.2养护工程质量检验评定应按评定单元、养护工程项目逐级进行。

4.2养护工程质量检验

4.2.1评定单元应按基本要求、实测项目、外观质量和质量保证资料等检验项目分别检查。

4.2.2基本要求检查应符合下列规定：

a)应对所列基本要求逐项检查，无外观质量限制缺陷且质量保证资料真实齐全时，方可进行工程

质量的检验评定；

b)评定单元所用的各种原材料的品种、规格、质量及混合料配合比和半成品、成品应符合有关技

术标准规定并满足设计要求。

4.2.3实测项目检验应符合下列规定：

a)对检查项目按规定的检查方法和频率进行随机抽样检验并计算合格率；

b)本标准规定的检查方法为标准方法，采用其他高效检测方法应经比对确认；

c)应按下式计算检查项目合格率：

合格的点（组）数

检查项目合格率(%)100

该检查项目的全部检查点（组）数

4.2.4检查项目合格判定应符合下列规定：

a)关键项目（本标准中以“△”标识）的合格率应不低于95%,否则该检查项目为不合格；

b)一般项目的合格率应不低于80%，否则该检查项目为不合格；

c)采用附录B～C、E～F所列方法进行检验评定的检查项目，不满足要求时，该检查项目为不合

格。

4.2.5外观质量应进行全面检查，并满足规定要求。

4.2.6路面养护工程应有真实、准确、齐全、完整的施工原始记录、试验检测数据、质量检查结果等

质量保证资料。有监理的路面养护工程项目，工程监理单位应提交齐全、真实和系统的监理资料。其中，

路面养护工程质量检验评定表应符合附录D.1、D.2的规定。

4.2.7质量保证资料的编制和检查宜按本标准附录D.3、D.4执行。

4.2.8检验项目评为不合格的，应进行整修或返工处理直至合格。

4.3路面养护工程质量评定

4.3.1养护工程质量等级分为合格与不合格。

4.3.2工程质量评定符合下列规定时，方可评定为合格：

a)满足基本要求；

b)实测项目合格；

c)质量保证资料符合规定；

d)外观质量满足要求。

4.3.3评定为不合格的评定单元，应进行返工、加固、补强，满足设计要求后，可重新进行检验评定。

5路面养护工程

2

DB41/T1942—2020

5.1一般规定

5.1.1材料要求和配合比控制列入各节基本要求，可通过检查施工单位、监理单位的资料进行评定。

5.1.2铣刨或挖除沥青面层后，应在重铺沥青面层前按设计要求喷洒、涂刷黏层沥青或铺筑下封层。

5.2沥青面层罩面

5.2.1沥青面层罩面应符合下列基本要求：

a)沥青和粗细集料的质量及级配应符合设计要求及JTGF40—2004的相关规定；

b)沥青混合料的各项指标应符合设计要求及JTGF40—2004的相关规定；沥青混合料在拌制生产

中，每日应做抽提试验和马歇尔稳定度试验。矿料级配、沥青含量和马歇尔稳定度的合格率应

不小于95%；

c)下承层表面应平整、干燥、洁净、无浮土；

d)局部损坏应按设计要求修复；罩面沥青面层的连续面积超过1000m²时，应进行下承层强度测

定，强度应满足设计要求；

e)拌和后的沥青混合料应均匀一致，无花白，无粗细料分离和结团成块现象；

f)摊铺时应随时掌握摊铺厚度和平整度，注意避免混合料离析，控制摊铺和碾压温度，碾压至要

求的密实度；

g)与原路面及结构物的衔接处应平顺，无开裂，无渗水，无跳车现象。分幅摊铺时纵横向接缝处

无开裂，无渗水；

h)罩面后的断面横坡应与整幅路面横坡相一致，保证路面横向排水顺畅；

i)当摊铺层表面温度低于50℃后，方可开放交通。

5.2.2沥青混合料面层罩面实测项目应符合表1的规定。

表1沥青混合料面层罩面实测项目

项次检查项目规定值或允许偏差检查方法和频率

1△压实度（%）≥96（98）按附录B检查

平整度仪：全线每车道连续检测，按

2平整度IRI（m/km）≤2.0

每100m计算IRI

3弯沉值（0.01mm）符合设计要求按附录F检查

渗水试验仪：每2000m2测1处或每车

4渗水系数（mL/min）≤200道公里测2处

每1000m接缝处测2处

摆式仪：每2000m2测1处

5抗滑摩擦系数符合设计要求横向力系数测定车：全线连续检测，

按附录E评定

平均值≥h

上面层

合格值≥0.9h

6△厚度按附录C检查

平均值≥H

总厚度

合格值≥0.8H

7纵断高程（mm）±15水准仪：每100m测2个断面

3

DB41/T1942—2020

表1沥青混合料面层罩面实测项目（续）

项次检查项目规定值或允许偏差检查方法和频率

有侧石±20

8路面宽度（mm）尺量：每100m测2个断面

无侧石不小于设计值

9横坡（%）±0.3水准仪：每100m测2个断面

注1：压实度标准按试验室马歇尔试验标准密度，对SMA路面的压实度应按括号内的规定值控制。

注2：h为沥青层上面层的设计厚度，H为沥青层的设计总厚度。

注3：无高程设计要求时，项次7不作要求。

5.2.3外观质量应符合下列规定：

a)泛油、松散、裂缝、粗细料明显离析等表面缺陷的总面积（单条裂缝按其长度乘以0.2m宽度，

折算成面积）之和不得超过受检面积的0.3‰；

b)表面应无明显碾压轮迹；

c)纵横接缝应紧密、平顺，烫缝不应枯焦；

d)路面应无积水区。

5.3同步碎石封层

5.3.1同步碎石封层应符合下列基本要求：

a)原路面结构整体强度、平整度应符合JTG5421—2018的要求；

b)下承层的各类局部损坏应进行修补、整平，下承层表面应坚实、稳定、干燥、洁净；

c)沥青、改性沥青、集料及其他材料的技术性能指标应符合JTGF40—2004的相关规定；

d)沥青浇洒应均匀，无露白，不得污染其他构筑物。

5.3.2同步碎石封层实测项目应符合表2的规定。

表2同步碎石封层实测项目

项次检查项目规定值或允许偏差检查方法和频率

平均值≥H

1厚度H（mm）按附录C检查

合格值≥0.9H

平整度仪：全线每车道连续检测，按每100m

2平整度IRI（m/km）≤2.0

计算IRI

3△沥青总用量±0.5%按T0982:每工作日每洒布层测1次

有侧石±20

4宽度（mm）尺量：每100m测2个断面

无侧石不小于设计值

注1：H为封层设计厚度。

注2：沥青总用量测试按JTGE60—2008T0982的方法。

5.3.3外观质量应符合下列规定：

a)表面平整密实，松散、油包、油丁、泛油、剥落等缺陷的总面积不得超过受检面积的0.3‰；

b)搭接处紧密、平顺；

4

DB41/T1942—2020

c)表面无明显碾压轮迹；

d)路面应无积水区。

5.4微表处及稀浆封层

5.4.1微表处及稀浆封层应符合下列基本要求：

a)原路面结构整体强度、平整度应符合JTG5421—2018的要求；

b)下承层的各类局部损坏应按相关规范要求进行修补、整平，下承层表面应坚实、稳定，保持干

燥，泥沙和杂物应清除干净；

c)乳化沥青、改性乳化沥青、集料、填料及其他材料的技术性能指标应符合JTGF40—2004的相

关规定；

d)矿料级配以及混合料的质量应符合JTGF40—2004的相关规定；

e)应待乳液破乳、水分蒸发、干燥成型后方可开放交通。

5.4.2微表处及稀浆封层实测项目应符合表3的规定。

表3微表处及稀浆封层实测项目

项次检查项目规定值或允许偏差检查方法和频率

平均值≥H

1厚度H（mm）按附录C检查

合格值≥0.9H

平整度仪：全线每车道连续检测，按每100m

2平整度IRI（m/km）≤2.0

计算IRI

摆式仪：每2000m2测1处

3抗滑摩擦系数符合设计要求横向力系数测定车：全线连续检测，按附录E

评定

4△渗水系数（mL/min）≤10渗水试验仪：每2000m2测1处

有侧石30

5宽度（mm）尺量：每100m测2个断面

无侧石不小于设计值

注：H为微表处或稀浆封层设计厚度。

5.4.3外观质量应符合下列规定：

a)表面平整密实，颜色应均匀一致，泛油、松散、剥落、明显离析等缺陷的总面积不得超过受检

面积的0.2%；

b)搭接处紧密、平整、顺直；

c)表面无明显跑砂现象。

5.5雾封层

5.5.1雾封层应符合下列基本要求：

a)原沥青路面的使用性能、路面结构强度应符合JTG5421—2018的相关规定；

b)对原沥青路面的各类局部损坏应按相关规范要求进行修补、整平，施涂表面应保持洁净、干燥；

c)原材料的技术指标和喷洒量应符合设计要求和JT/T1264—2019的相关规定；

d)应待路面干燥后方可开放交通。

5.5.2实测项目应符合表4的规定。

5

DB41/T1942—2020

表4雾封层实测项目

项次检查项目规定值或允许偏差检查方法和频率

摆式仪：每2000m2测1处

1△抗滑摩擦系数符合设计要求横向力系数测定车：全线连续检测，按

附录E评定

渗水试验仪：每2000m²测1处或每车道

2渗水系数（mL/min）≤10

公里测2处

3宽度（mm）±30尺量：每100m测1个断面

T0982：每工作日每层洒布实际用量与设

4△材料用量（％）设计值的+10，-5

计用量比较检查1次

5.5.3外观质量应符合下列规定：

a)表面均匀，露白、条痕、泛油等缺陷的总面积（单条状划痕按其实际长度乘以0.2m宽度折算

成面积）不得超过受检面积的0.2%；

b)不污染其他构造物。

5.6沥青路面冷再生

5.6.1沥青路面冷再生应符合下列基本要求：

a)厂拌冷再生沥青混合料用于高速公路的下面层、基层，或沥青路面就
