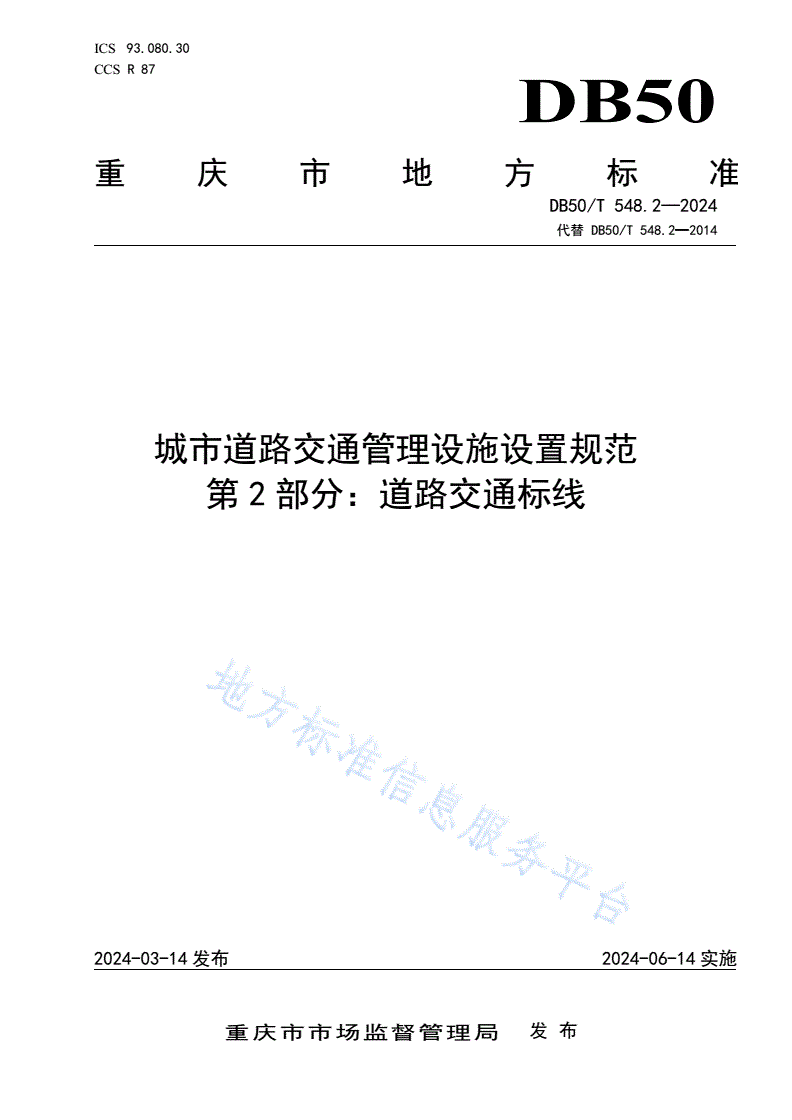

DB50/T 548.2-2024 城市道路交通管理设施设置规范 第2部分：道路交通标线

ICS93.080.30

CCSR87

DB50

重庆市地方标准

DB50/T548.2—2024

代替DB50/T548.2—2014

城市道路交通管理设施设置规范

第2部分：道路交通标线

2024-03-14发布2024-06-14实施

重庆市市场监督管理局发布

DB50/T548.2—2024

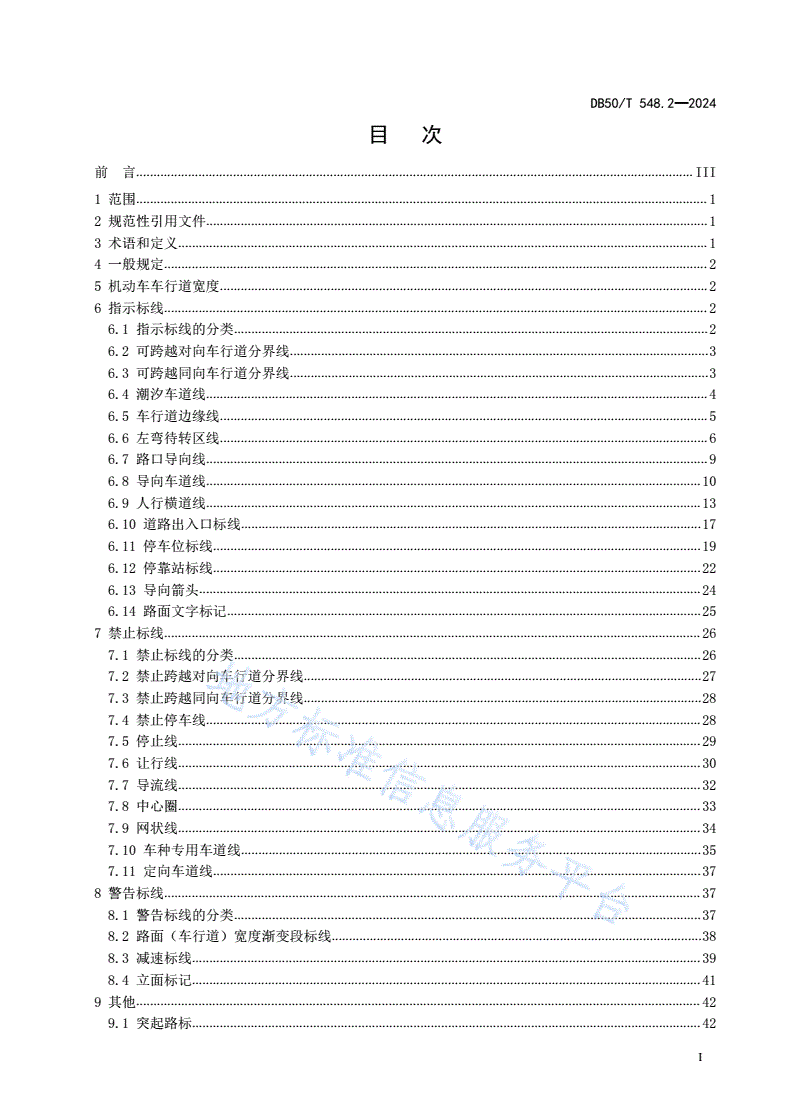

目次

前言.................................................................................................................................................................III

1范围.....................................................................................................................................................................1

2规范性引用文件.................................................................................................................................................1

3术语和定义.........................................................................................................................................................1

4一般规定.............................................................................................................................................................2

5机动车车行道宽度.............................................................................................................................................2

6指示标线.............................................................................................................................................................2

6.1指示标线的分类.........................................................................................................................................2

6.2可跨越对向车行道分界线.........................................................................................................................3

6.3可跨越同向车行道分界线.........................................................................................................................3

6.4潮汐车道线.................................................................................................................................................4

6.5车行道边缘线.............................................................................................................................................5

6.6左弯待转区线.............................................................................................................................................6

6.7路口导向线.................................................................................................................................................9

6.8导向车道线...............................................................................................................................................10

6.9人行横道线...............................................................................................................................................13

6.10道路出入口标线.....................................................................................................................................17

6.11停车位标线.............................................................................................................................................19

6.12停靠站标线.............................................................................................................................................22

6.13导向箭头.................................................................................................................................................24

6.14路面文字标记.........................................................................................................................................25

7禁止标线...........................................................................................................................................................26

7.1禁止标线的分类.......................................................................................................................................26

7.2禁止跨越对向车行道分界线...................................................................................................................27

7.3禁止跨越同向车行道分界线...................................................................................................................28

7.4禁止停车线...............................................................................................................................................28

7.5停止线.......................................................................................................................................................29

7.6让行线.......................................................................................................................................................30

7.7导流线.......................................................................................................................................................32

7.8中心圈.......................................................................................................................................................33

7.9网状线.......................................................................................................................................................34

7.10车种专用车道线.....................................................................................................................................35

7.11定向车道线.............................................................................................................................................37

8警告标线...........................................................................................................................................................37

8.1警告标线的分类.......................................................................................................................................37

8.2路面（车行道）宽度渐变段标线...........................................................................................................38

8.3减速标线...................................................................................................................................................39

8.4立面标记...................................................................................................................................................41

9其他...................................................................................................................................................................42

9.1突起路标...................................................................................................................................................42

I

DB50/T548.2—2024

9.2轮廓标.......................................................................................................................................................42

参考文献.........................................................................................................................................................44

II

DB50/T548.2—2024

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件是DB50/T548《城市道路交通管理设施设置规范》的第2部分。DB50/T548已经发布了以下

部分：

——第1部分：道路交通标志；

——第2部分：道路交通标线；

——第3部分：道路交通信号灯；

——第4部分：道路交通安全设施。

本文件代替DB50/T548.2—2014《城市道路交通管理设施设置规范第2部分：道路交通标线》，

与DB50/T548.2-2014相比，除结构调整和编辑性改动外，主要技术变化如下：

a)按照标线功能分类将章节排列为指示标线、禁止标线、警告标线、其他（见第6～9章）；

b)增加了指示标线的分类（见6.1）；

c)更改了可跨越同向车行道分界线特殊情况下的线宽标准（见6.2.1，2014年版的6.1.1）；

d)更改了可跨越对向车行道分界线的设置场景（见6.2.2，2014年版的6.1.2）；

e)更改了可跨越同向车行道分界线设计速度分类数值（见6.3.2，2014年版的6.2.3）；

f)增加了可跨越同向车行道分界线2车道变3车道划法（见图5）；

g)增加了潮汐车道设置于外侧车道的划法及配图（见6.4.3，图7）；

h)更改了车行道边缘线白色虚线设置场景（见6.5.3，2014年版的6.4.3）；

i)更改了道路中央有隔离设施时，隔离设施侧车行道边缘线的划法（见6.5.5，2014年版的6.4.5）；

j)更改了左转弯待行区线划法配图（见图11、12、13，2014年版的图12、13、14）；

k)更改了待行区标线的设置方法（见6.6.6，2014年版的6.5.6）；

l)增加了可变导向车道线的长度及地面文字设置方法及配图（见6.8.5.3，图23）；

m)更改了人行横道线设置场景（见6.9.1，2014年版的7.1.1）；

n)增加了人行横道线设置“礼让行人”“守法过街”文字要求（见6.9.3）；

o)增加了斜交人行横道线的设置要求（见6.9.5）；

p)增加出入口标线在出入口处的设置长度要求（见6.10.3）；

q)删除“不宜设置倾斜式停车位标线或垂直式停车位标线”的要求（见2014年版的8.2.1.6）；

r)更改了限时停车位标线设置要求（见6.11.3，2014年版的8.2.3）；

s)更改了路面文字标记规格要求（见6.14.1，2014年版的8.8.1）；

t)增加了白色虚实线的设置方式（见7.3.3）；

u)更改了禁止停车线的设置方式（见7.4，2014年版的6.8）；

v)增加了导流线的设置方式（见7.7.3）；

w)增加了网状线的设置方式（见7.9）；

x)更改了公交专用车道线的设置方式（见7.10.2，2014年版的8.7.2）；

y)增加了定向车道线的设置方式（见7.11）；

z)增加了减速标线的设置要求（见8.3）。

III

DB50/T548.2—2024

本文件由重庆市公安局交通管理局提出并组织实施。

本文件由重庆市公安局归口。

本文件起草单位：重庆市公安局交通管理局、重庆市市政设计研究院有限公司、招商局重庆交通科

研设计院有限公司。

本文件主要起草人：陈芃、封胜、徐佳、郭斌、汤展、杨益、戚静、汪华、王少飞、冯明兵、万驰、

王维、马红江、钟继科、郭明卫、黄程远、赵平恒、朱湧、查坤、肖云鹏、李游、杨宝宝、高显鹏、楚

嘉文。

本文件及其所代替文件的历次版本发布情况为：

——2014年首次发布为DB50/T548.2-2014；

——本次为第一次修订。

IV

DB50/T548.2—2024

城市道路交通管理设施设置规范

第2部分：道路交通标线

1范围

本文件规定了城市道路交通标线的一般规定、机动车车行道宽度以及各类型交通标线的设置方法。

本文件适用于城市道路交通标线的设置。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB2893安全色

GB5768.3道路交通标志和标线第3部分：道路交通标线

GB5768.8道路交通标志和标线第8部分：学校区域

GB/T16311道路交通标线质量要求和检测方法

GB/T24722路面标线用玻璃珠

GB/T24725突起路标

GB/T24970轮廓标

CJJ193城市道路路线设计规范

JT/T280路面标线涂料

DBJ50/T391城市公交专用道技术标准

3术语和定义

下列术语和定义适用于本文件。

3.1

道路交通标线roadtrafficmarkings

施划或安装于道路上的各种线条、箭头、文字、图案及立面标记、实体标记、突起路标和轮廓标等

交通设施的总称。

3.2

人行过街安全岛pedestriansafetyisland

设置在道路上，供行人横穿道路临时停留的交通岛。

3.3

定向车道线directionallanemarkings

根据道路预设方向到达的不同地点，指定某车道仅供驶向规定地点、规定方向的车辆使用，驶向其

余地点方向的车辆不得驶入的专用车道标线。

1

DB50/T548.2—2024

4一般规定

4.1道路交通标线应向道路使用者传递有关道路交通的规则、警告、指引等信息，可与标志配合使用，

也可单独使用。

4.2道路交通标线应根据道路等级、运行状况、交通流特性、车辆行驶和行人行走轨迹以及交通组织

等要素合理设置。

4.3交通标线应使用反光型涂料或预成型标线带，可试点使用新型交通标线材料。

4.4交通标线涂料应符合GB2893、GB/T16311、GB/T24722和JT/T280等有关规定。成品和材料应

由国家认可的检测机构依据相关法律法规和标准规范检测合格。

4.5道路交通标线按照功能可分为指示标线、禁止标线和警告标线，按照设置方式可分为纵向标线、

横向标线和其他标线三类。

5机动车车行道宽度

机动车车行道宽度指车行道两侧标线中心之间的距离。如图1所示。宽度根据设计速度和行驶车辆

类型参照表1执行。

图1机动车车行道宽度

表1机动车车行道宽度（一般值）对照表

车型及车道类型

设计速度

m

km/h

大型车或混行车道小客车专用车道

≤603.53.25

＞603.753.5

注：条件受限情况下不宜小于3m。特殊情况下，经交通工程论证需采用最低值时，最低不得小于2.8m，弯道车

行道宽度和环岛内侧行车道宽度宜根据转弯半径适当加宽。

6指示标线

6.1指示标线的分类

2

DB50/T548.2—2024

6.1.1纵向标线包括：

a)可跨越对向车行道分界线；

b)可跨越同向车行道分界线；

c)潮汐车道线；

d)车行道边缘线；

e)左弯待转区线；

f)路口导向线；

g)导向车道线。

6.1.2横向标线包括人行横道线。

6.1.3其他标线包括：

a)道路出入口标线；

b)停车位标线；

c)停靠站标线；

d)导向箭头；

e)路面文字标记。

6.2可跨越对向车行道分界线

6.2.1可跨越对向车行道分界线一般设置在道路的中心，但不一定设置在道路的几何中心线上，用来

分隔对向行驶的交通流，颜色为黄色，一般线宽为15cm，车道瘦身等特殊应用情况下，线宽可采用10

cm。

6.2.2用于分隔对向行驶的交通流，允许车辆越线或转弯的路段，可跨越对向车道分界线的设置应符

合下列规定：

a)双向2车道，车行道路幅宽度大于等于6m的无中央分隔设施的道路，在满足超车视距且交通

量较小的一般平直路段，设置黄色单虚线，在禁止跨越超车段设置黄色单实线；

b)路幅宽度大于等于5m的双向非机动车专用车道，应设置黄色单虚线。

6.2.3可跨越对向车行道分界线为黄色单虚线，线段和间隔分别为400cm和600cm。如图2所示。

单位为厘米

600400

5

1

图2黄色单虚线可跨越对向车行道分界线

6.3可跨越同向车行道分界线

6.3.1可跨越同向车行道分界线用来分隔同向行驶的交通流，线宽为15cm，车道瘦身等特殊应用情

况下，线宽可采用10cm。同一行驶方向有两条或两条以上车行道，并允许车辆变道或短时跨越行驶时，

应划可跨越同向车行道分界线。

3

DB50/T548.2—2024

6.3.2可跨越同向车行道分界线为白色虚线，设计速度不小于40km/h时，同向车行道分界线线段和

间隔分别为600cm和900cm，如图3所示。设计速度小于40km/h时，同向车行道分界线线段和间隔

分别为200cm和400cm，如图4所示。

单位为厘米

图3设计车速不小于40km/h时的可跨越同向车行道分界线

单位为厘米

图4设计车速小于40km/h时的可跨越同向车行道分界线

6.3.3车道数量发生变化的道路，同向车行道分界线应平滑连接或对齐导向车道线，优先考虑内侧车

道直行车辆行驶的连续性，如图5所示。

图5可跨越同向车行道分界线2车道变3车道

6.4潮汐车道线

6.4.1根据交通管理需要以及车流量潮汐变化特点，可设置潮汐车道。

6.4.2潮汐车道线为黄色双虚线，线宽15cm，两条虚线间横向距离10cm～15cm，线段长度以及间

隔长度应与同一路段的车行道分界线一致。如图6所示。

4

DB50/T548.2—2024

单位为厘米

图6潮汐车道线

6.4.3当潮汐车道线设置于外侧车道时，该侧可不设车行道边缘线。如图7所示。

图7潮汐车道线设置示例

6.4.4潮汐车道线应与车道指示信号灯及相应的交通标志等设施配合设置。

6.5
