DB32/T 3582-2019 水运工程水泥土搅拌桩复合地基质量检测及评定规程

ICS91.010.01

P09

备案号：DB32

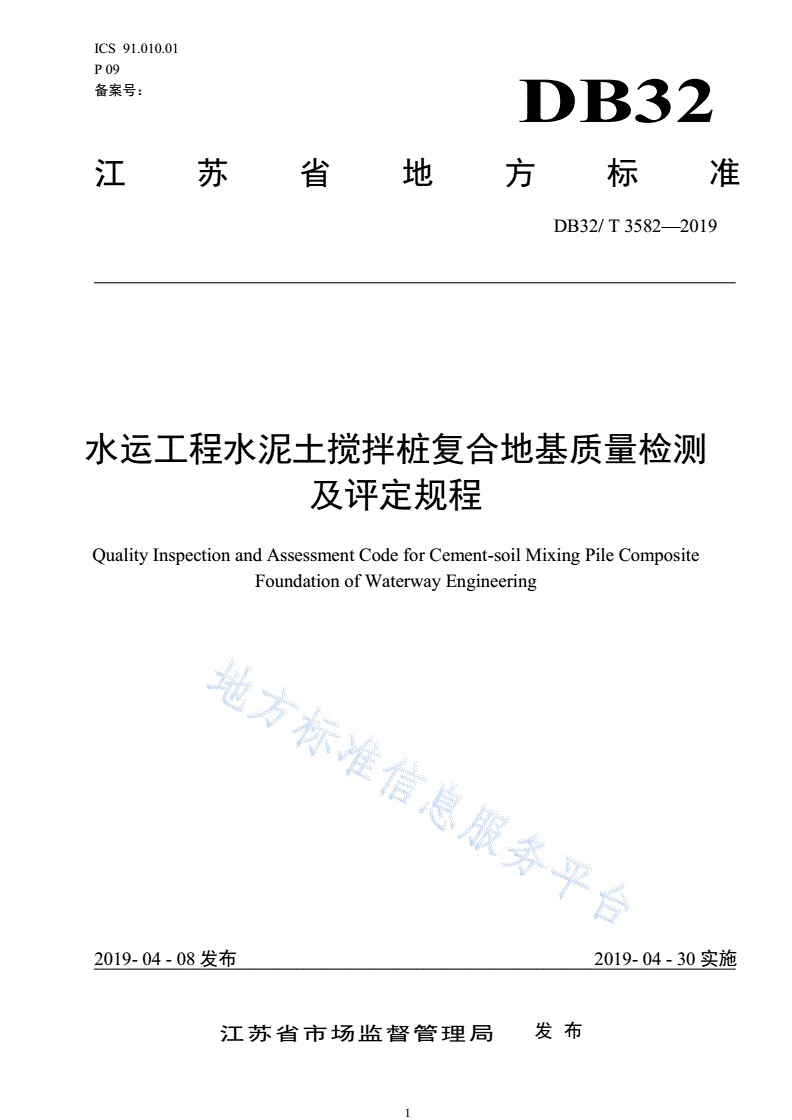

江苏省地方标准

DB32/T3582—2019

水运工程水泥土搅拌桩复合地基质量检测

及评定规程

QualityInspectionandAssessmentCodeforCement-soilMixingPileComposite

FoundationofWaterwayEngineering

2019-04-08发布2019-04-30实施

江苏省市场监督管理局发布

1

DB32/T3582—2019

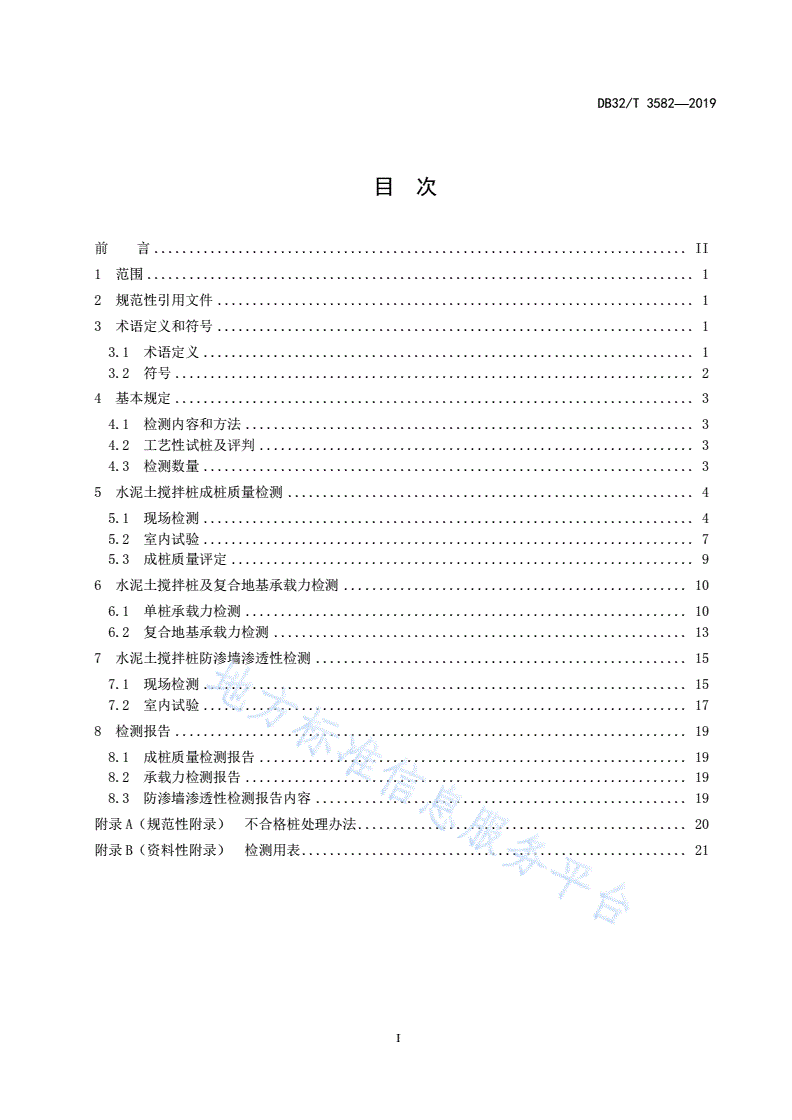

目次

前言............................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语定义和符号....................................................................1

3.1术语定义......................................................................1

3.2符号..........................................................................2

4基本规定..........................................................................3

4.1检测内容和方法................................................................3

4.2工艺性试桩及评判..............................................................3

4.3检测数量......................................................................3

5水泥土搅拌桩成桩质量检测..........................................................4

5.1现场检测......................................................................4

5.2室内试验......................................................................7

5.3成桩质量评定..................................................................9

6水泥土搅拌桩及复合地基承载力检测.................................................10

6.1单桩承载力检测...............................................................10

6.2复合地基承载力检测...........................................................13

7水泥土搅拌桩防渗墙渗透性检测.....................................................15

7.1现场检测.....................................................................15

7.2室内试验.....................................................................17

8检测报告.........................................................................19

8.1成桩质量检测报告.............................................................19

8.2承载力检测报告...............................................................19

8.3防渗墙渗透性检测报告内容.....................................................19

附录A（规范性附录）不合格桩处理办法...............................................20

附录B（资料性附录）检测用表.......................................................21

I

DB32/T3582—2019

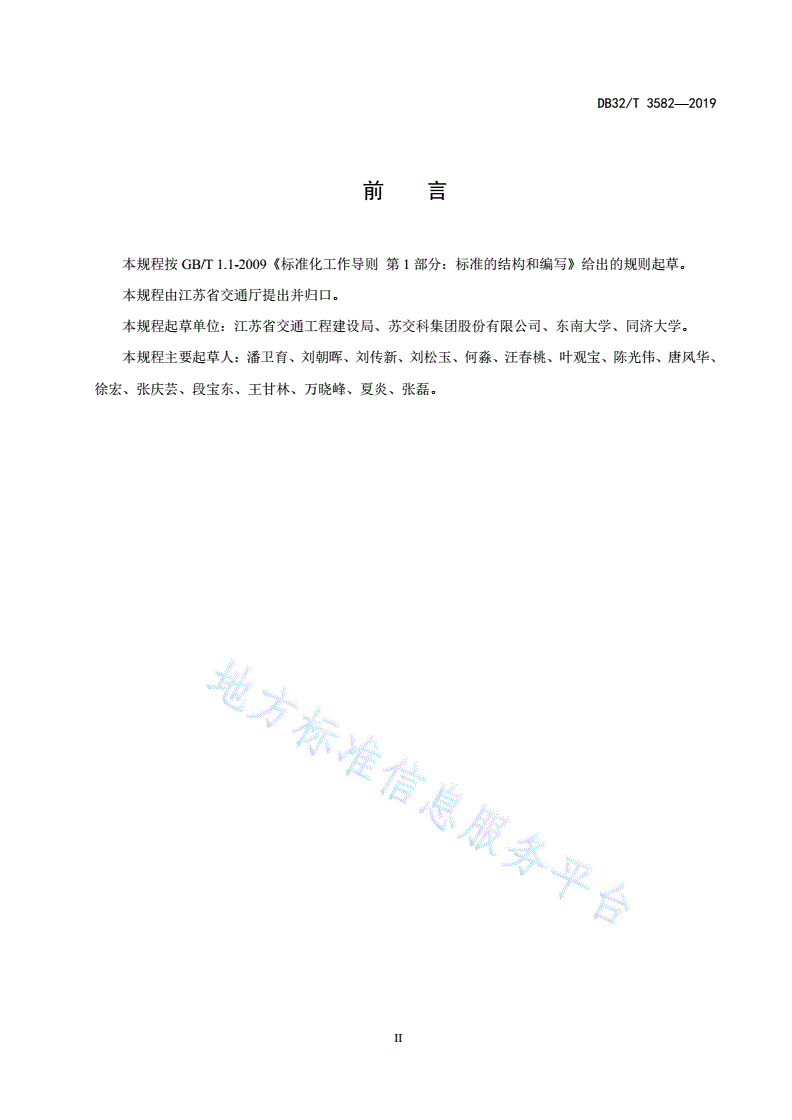

前言

本规程按GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。

本规程由江苏省交通厅提出并归口。

本规程起草单位：江苏省交通工程建设局、苏交科集团股份有限公司、东南大学、同济大学。

本规程主要起草人：潘卫育、刘朝晖、刘传新、刘松玉、何淼、汪春桃、叶观宝、陈光伟、唐风华、

徐宏、张庆芸、段宝东、王甘林、万晓峰、夏炎、张磊。

II

DB32/T3582—2019

水运工程水泥土搅拌桩复合地基质量检测及评定规程

1范围

为加强水运工程水泥土搅拌桩质量控制，保证地基处理的效果，使水泥土搅拌桩施工、检测及质量

评定规范化、科学化，特制定本规程。

本规程适用于水运工程水泥土搅拌桩复合地基成桩质量及承载力的检测与评价。

本规程检测内容包括水泥土搅拌桩成桩质量检测、承载力检测和防渗墙渗透性检测。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JG/T245-2009《混凝土试验室用振动台》；

JGJ79-2012《建筑地基处理技术规范》；

JGJ106-2014《建筑基桩检测技术规范》；

JGJ/T233-2011《水泥土配合比设计规程》。

3术语定义和符号

3.1术语定义

下列术语适用于本文件。

3.1.1水泥土搅拌桩（Cement-soilMixingPile）

以水泥作为主要固化剂，通过特制的深层搅拌机械，在地基深处将软土和固化剂强制搅拌，利用固

化剂和软土之间所产生的一系列物理化学反应，使软土硬结成具有整体性、水稳定性和一定强度的桩体。

根据喷射水泥状态的不同，分为粉体喷射搅拌桩（粉喷桩）和湿法喷射搅拌桩（湿喷桩）。

3.1.2水泥土搅拌桩成桩质量（Cement-soilMixingPileQuality）

施工后所形成的水泥土搅拌桩桩体的强度、完整性和均匀性。

1

DB32/T3582—2019

3.1.3钻芯法（CoreDrillingMethod）

用钻机钻取芯样以检测桩长、桩身缺陷、桩身强度、均匀性和连续性，判定桩身质量的方法。

3.1.4水泥土搅拌桩桩体质量指标（Cement-soilMixingPileQualityDesignation）

采用108mm直径的钻头回转钻进，对水泥土搅拌桩进行连续取芯，回次钻进所取芯样中，长度大

于或等于7cm水泥土芯样段长度之和与该回次进尺的比值，以百分数表示。

3.1.5渗透性（Permeability）

气体、液体或离子受压力、化学势或电场作用在物体中渗透、扩散或迁移的难易程度。

3.2符号

下列符号适用于本文件。

N-标准贯入试验锤击数；

N-经杆长修正后的标准贯入试验锤击数；

n-标准贯入试验中所选取的任意贯入量的锤击数；

S-标准贯入试验贯入度；

-标准贯入试验锤击数杆长修正系数；

N28d-经龄期折减、杆长修正后的标准贯入试验锤击数；

R-无侧限抗压强度试验值；

R-经高径比修正后的无侧限抗压强度；

R28d-经龄期折减、高径比修正后的无侧限抗压强度；

-无侧限抗压强度高径比修正系数；

CMPQD-水泥土搅拌桩桩体质量指标；

k-渗透系数；

d-桩身直径；

l-桩长；

S-桩间距；

li-任意芯样段长度；

L-回次进尺。

fspk-估算的复合地基承载力特征值（kPa）；

2

DB32/T3582—2019

m-水泥土搅拌桩复合地基的面积置换率，；

Ra-试验所测得的单桩竖向承载力特征值（kN）；

2

Ap-桩的截面积（m）；

fsk-处理后桩间土承载力特征值（kPa）。

4基本规定

4.1检测内容和方法

水运工程水泥土搅拌桩复合地基根据不同阶段和工程特点，选取不同检测方法，见表1。

表1检测内容及方法

检测项目检测方法检测内容适用范围

钻孔取芯法、标准贯检测桩身质量及完整性，搅拌均匀性；

成桩质量各类工程必测项目

入试验检测桩身强度

单桩竖向抗压承单桩竖向抗压、静载检测单桩竖向抗压承载力；估算复合无其他试验检测资料时，可选测；设

载力试验地基承载力计要求检测单桩竖向抗压承载力时

大中型工程必测项目；小型工程在有

复合地基承载力复合地基静载试验检测复合地基承载力

特殊要求时选测

室内渗透性试验、现有防渗要求时需做抗渗性检测；室内

抗渗性检测水泥土搅拌桩防渗墙抗渗性

场注水试验渗透性试验必测，现场注水试验选测

4.2工艺性试桩及评判

a)工艺性试桩前，由设计单位提供桩身室内强度和现场强度的具体要求。施工单位以此为依据，

开展室内配合比试验和工艺性试桩。当室内配合比试验得到的试块抗压强度不满足设计要求

时，应反馈给设计单位，重新调整配合比，直至满足要求后，方可进行工艺性试桩。

b)对试桩必须进行成桩质量检测，且应将现场桩身强度与同龄期室内标准养护试块抗压强度、设

计现场抗压强度（如设计无现场抗压强度要求，可取设计室内抗压强度的0.25-0.33，粉喷桩

取低值，湿喷桩取高值）进行对比。

c)施工、检测单位对检测组所选检测桩的有关资料按附录B表B.1进行确认，并在业主备案。

4.3检测数量

水运工程水泥搅拌复合地基的检测数量按表2的要求进行。

表2水泥土搅拌桩抽检频率一览表

工程类型检测内容检测频率最小抽检数量

成桩质量业主抽检0.2%；施工单位自检0.5%3

小型工程

单桩竖向抗压承载力有特殊要求时选用/

3

DB32/T3582—2019

复合地基承载力有特殊要求时选用/

渗透性有特殊要求时选用/

成桩质量业主抽检0.2%；施工单位自检0.5%5

单桩竖向抗压承载力有特殊要求时选用/

大中型工程

复合地基承载力业主抽检0.2%；施工单位自检0.3%3

渗透性有防渗要求时，室内渗透性试验必测/

5水泥土搅拌桩成桩质量检测

5.1现场检测

5.1.1仪器设备

a)百米钻机配以标准贯入试验设备、泥浆泵、芯样管钻头、取样器、样盒、封样材料等。

b)水平尺、钢卷尺、皮尺。

c)现场记录本、芯样标签。

d)照相器材。

5.1.2人员配备

a)检测组指定现场带队负责人一名，全面负责现场工作，必须持证上岗。

b)每台钻机必须有一名以上富有现场经验的专业技术人员负责现场的技术工作。每机组应安排机

长、副机长各1人；取样员1人；其它助手2-3人。

c)根据检测工作量的大小，安排检测人员和设备的数量。

d)现场记录员必须经过专门培训，熟悉水泥土搅拌桩质量和检测要求。

5.1.3检测步骤

5.1.3.1检测桩的确定

a)检测桩的成桩龄期一般应达到28天。在特殊情况下，施工单位可申请进行14天龄期的检测，

经业主批准后进行检测。龄期小于28天的桩，所测强度值不换算为28天龄期强度，直接采用

实测强度进行桩体质量判定。如不合格，28天龄期时施工单位可申请复测，但复测费用由承

包人承担。

b)检测单位根据施工单位及监理单位提供的桩位图和施工记录等资料，随机选定检测桩，任何单

位和个人不得干预。

5.1.3.2检测频率

检测频率要按照表2的要求进行，抽检桩应尽可能覆盖施工单位每个施工机组，且分布均匀。

4

DB32/T3582—2019

5.1.3.3开钻前准备工作

a)检测单位采用测量仪器或皮尺确定检测桩的准确位置。

b)平整场地。

c)挖泥浆池。

d)调整水平和垂直度。

5.1.3.4钻探及取样

a)检测孔位布置在水泥土搅拌桩桩头，并偏离中心100mm左右。钻进采用直径91mm或108mm

钻头。

b)用芯样管回转钻进方法，严格控制回次进尺，每回次不超过1.5m，要采取正确的钻探及取样

方法，尽量保持芯样的连续完整性，使质量评判有可靠的依据。

c)当孔底有残留芯样或浮泥时，要进行清孔，保证标贯试验顺利进行。孔内残留浮土厚度应不大

于取土器废土段长度。

d)芯样取出后，依次摆放整齐，及时填写回次芯样牌，如芯样不成型，无法取得样品时，应在记

录表内说明。芯样应及时密封保存，保证天然含水量和原状结构，送交试验室做无侧限抗压强

度试验。

e)按桩长每3m取一组，总次数不少于3组。

f)遇加固效果较差土层时，可采用取土器取样，但应注意：

1)优先采用静压方式，如采用锤击，应做到重锤少击；

2)下放取土器必须平稳，避免戳坏孔壁使孔底淤积浮土，或者撞击孔底，引起土样扰动；

3)提升取样器时要做到平稳，切勿陡然升降或碰撞孔壁，以免土样失落。

g)原状芯样必须立即进行芯样描述并编号，必须注明时间、地点、检测孔号、深度、取样人姓名

等。每根桩钻探完成后，对所取芯样进行拍照。

h)芯样描述内容：外观特征、气味、密实程度、均匀性、含灰量、硬度和状态等。

i)桩体分层以回次为基础。现场记录人员根据桩体土质变化情况提出评分过程中桩体分层的建议

（附录B表B.2），每层应至少具有芯样描述、标准贯入试验的资料。

j)钻进深度应超过施工桩长0.5m，并取出桩底土样进行描述记录，据此确定实际桩长和端承情

况。

k)芯样应在3天内送现场或室内试验室，进行抗压强度试验。搬运和送样时应采取措施防止试样

受到扰动和挤压。

5

DB32/T3582—2019

5.1.3.5标准贯入试验

取芯后应立即进行标准贯入试验。沿桩体深度方向每隔1.5m进行一次标准贯入试验。当标贯击数

<10时，应减少回次进尺，增加取芯。在进行标准贯入试验时应注意以下事项：

a)采用回转钻进，当钻进至试验标高以上150mm处，应停止钻进，清除孔底残土。清孔时应避

免试验土层受到扰动。当在地下水位以下的土层进行试验时，应使孔内水位高于地下水位，以

免出现涌砂和坍孔。必要时应下套管或用泥浆护壁。

b)贯入前应拧紧钻杆接头，将贯入器放入孔内，避免冲击孔底，注意保持贯入器钻杆导向杆联接

后的垂直度，孔口宜加导向器以保证穿心锤中心施力。下钻具时缓慢下放，避免松动孔底土。

c)实测标贯击数应按试验杆长进行修正，修正系数见表3。

NN（5.1.3.5-1）

式中：N——标准贯入试验锤击数；

N——经杆长修正后的标准贯入试验锤击数；

——标准贯入试验锤击数杆长修正系数。

表3标贯击数修正系数

探杆长度(m)≤36912151821

修正系数α1.00.920.860.810.770.730.70

d)标准贯入试验所用的钻杆应定期检查，钻杆相对弯曲应小于1/1000，接头应牢固，防止受锤击

后钻杆侧向晃动。

e)标准贯入试验应采用自动脱钩的自由落锤法，减少导向杆与锤间的摩阻力，以保持锤击能量恒

定。

f)标准贯入试验时，先将整个杆件系统连同静置于钻杆顶端的锤击系统一起下到孔底。标贯试验

分两段进行：

1)预打阶段：先将贯入器打入土中150mm，如锤击数已达30，贯入度未达150mm，记录实

际贯入度；

2)试验阶段：将贯入器再入土30cm，记录每打入10cm的锤击数，累计打入30cm的锤击数

即为标准贯入击数。当累计击数已达30，而贯入度未达30cm，应终止试验，记录实际贯

入度S，按式（5.1.3.5-2）计算贯入30cm的锤击数N：

（）

NS9005.1.3.5-2

式中：S——对应累计击数已达30击时的贯入度(cm)。

6

DB32/T3582—2019

g)提出贯入器，取贯入器的土样进行签别，描述记录。

5.1.3.6芯样描述

现场技术人员要通过钻进过程和标准贯入试验判断桩身强度及桩体连续性，同时观察标贯器中水泥

土搅拌的均匀程度、成桩状态以及端承情况，并判断桩长。描述内容包括：

a)芯样性质：土/水泥土/水泥。

b)颜色：灰色/灰黑色/黄色等。

c)状态：分为流塑、软塑、可塑、硬塑、坚硬，可按表4进行鉴别。

表4水泥土芯样状态现场鉴别

状态流塑软塑可塑硬塑坚硬

手捏很软，易变

土柱不能直立，自手按有指印，但手手按无指印；用力干而坚硬，很难掰

现场鉴别形；用力不大就能

行变形捏不易变形。掰能裂开或成块。成块
