GB/T 12179-2013 噪声发生器通用规范

ICS17.220

L85

中华人民共和国国彖标准

GB/T12179—2013

代替GB/T12179—1990,GB/T12280—1990

噪声发生器通用规范

Generalspecificationfornoisegenerator

2013-12-31发布2014-07-15实施

GB/T12179—2013

■ir■■i

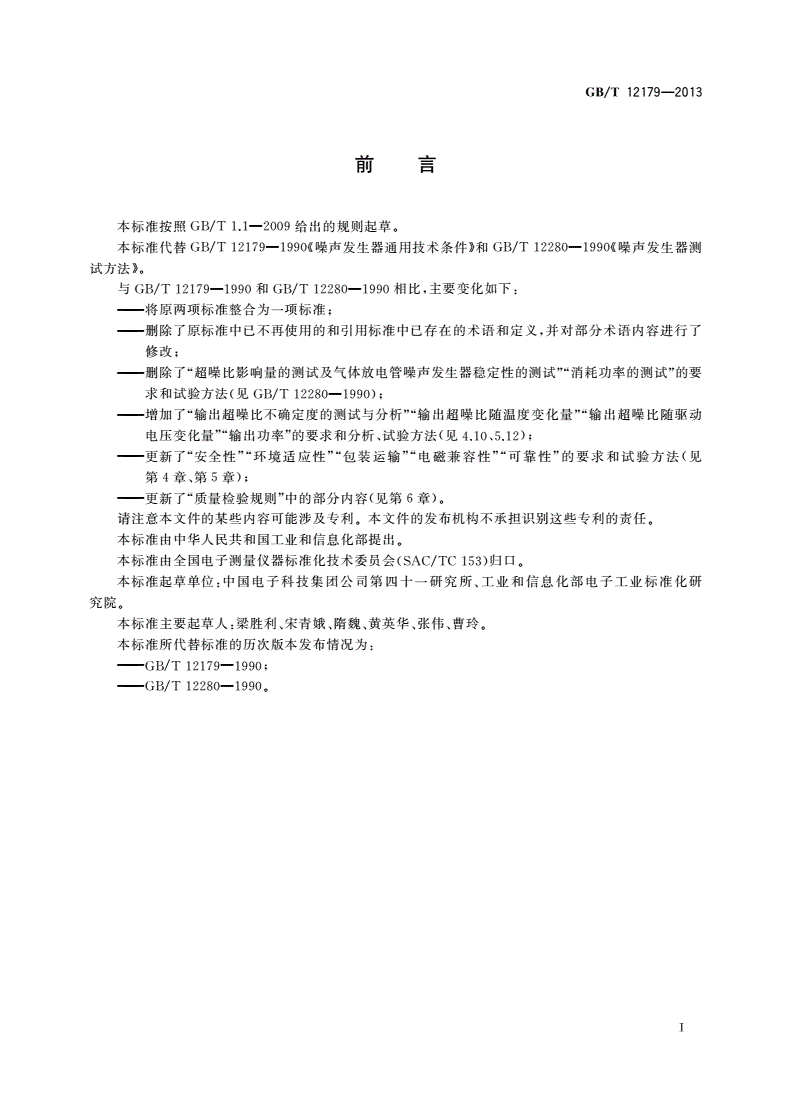

刖吕

本标准按照GB/T1.1—2009给出的规则起草。

本标准代替GB/T12179—1990«噪声发生器通用技术条件》和GB/T12280—1990《噪声发生器测

试方法》。

与GB/T12179—1990和GB/T12280—1990相比，主要变化如下：

——将原两项标准整合为一项标准；

-删除了原标准中已不再使用的和引用标准中已存在的术语和定义，并对部分术语内容进行了

修改；

-删除了“超噪比影响量的测试及气体放电管噪声发生器稳定性的测试”“消耗功率的测试”的要

求和试验方法（见GB/T12280—1990）；

—增加了“输出超噪比不确定度的测试与分析”“输出超噪比随温度变化量”“输出超噪比随驱动

电压变化量”“输岀功率”的要求和分析、试验方法（见4.10,5.12）；

—更新了“安全性”“环境适应性”“包装运输”“电磁兼容性”“可靠性”的要求和试验方法（见

第4章、第5章）；

——更新了“质量检验规则”中的部分内容（见第6章）。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由中华人民共和国丁业和信息化部提。

本标准由全国电子测量仪器标准化技术委员会（SAC/TC153）归口。

本标准起草单位：中国电子科技集团公司第四十一研究所、工业和信息化部电子丁业标准化研

究院。

本标准主要起草人:梁胜利、宋青娥、隋魏、黄英华、张伟、曹玲。

本标准所代替标准的历次版本发布情况为：

——GB/T12179—1990；

——GB/T12280—1990o

T

GB/T12179—2013

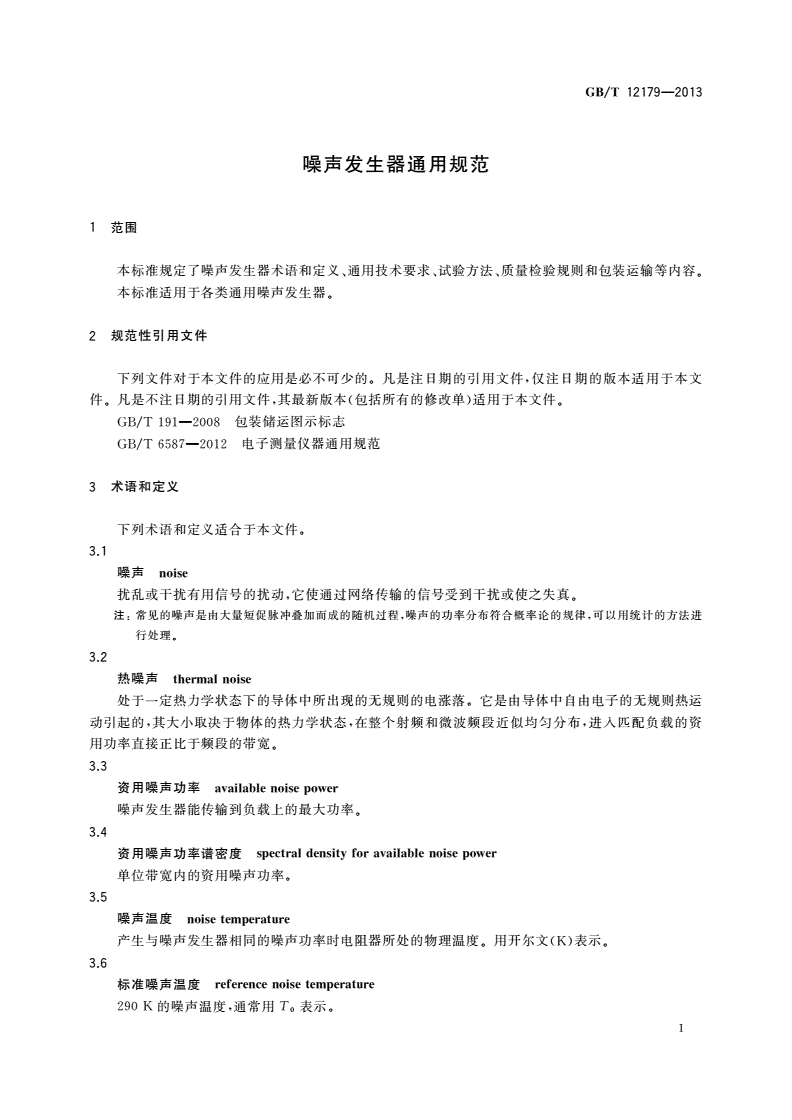

噪声发生器通用规范

1范围

本标准规定了噪声发生器术语和定义、通用技术要求、试验方法、质量检验规则和包装运输等内容。

本标准适用于各类通用噪声发生器。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T191—2008包装储运图示标志

GB/T6587—2012电子测量仪器通用规范

3术语和定义

下列术语和定义适合于本文件。

3.1

噪声noise

扰乱或干扰有用信号的扰动，它使通过网络传输的信号受到干扰或使之失真。

注：常见的噪声是由大量短促脉冲叠加而成的随机过程，噪声的功率分布符合概率论的规律，可以用统计的方法进

行处理。

3.2

热噪声thermalnoise

处于一定热力学状态下的导体中所出现的无规则的电涨落。它是由导体中自由电子的无规则热运

动引起的，其大小取决于物体的热力学状态，在整个射频和微波频段近似均匀分布，进入匹配负载的资

用功率直接正比于频段的带宽。

3.3

资用噪声功率availablenoisepower

噪声发生器能传输到负载上的最大功率。

3.4

资用噪声功率谱密度spectraldensityforavailablenoisepower

单位带宽内的资用噪声功率。

3.5

噪声温度noisetemperature

产生与噪声发生器相同的噪声功率时电阻器所处的物理温度。用开尔文(K)表示。

3.6

标准噪声温度referencenoisetemperature

290K的噪声温度，通常用T()表示。

1

GB/T12179—2013

3.7

等效输出噪声温度equivalentofoutputnoisetemperature

噪声发生器实际输出的噪声温度。

3.8

噪声发生器noisegenerator

能产生随机连续频谱的装置。

注：常用的噪声源有电阻器、饱和二极管、固态二极管和气体放电管，用它们制成的噪声发生器分别称为冷/热噪声

发生器、饱和二极管噪声发生器、固态噪声发生器和气体放电管噪声发生器。

3.9

冷/热噪声发生器cold/hotnoisegenerator

将电阻器或吸收材料制成的终端负载，置于温度准确已知的恒温器中所构成的噪声发生器。

3.10

饱和二极管噪声发生器saturateddiodenoisegenerators

T作在饱和状态下的真空二极管，由阳极电流的电涨落产生的噪声所构成的噪声发生器，适用于几

千赫兹〜1GHz频率以内。

3.11

固态噪声发生器solid-statenoisegenerators

利用半导体P-N结二极管工作在雪崩击穿状态，由雪崩区内电子、空穴对速率的随机起伏而产生

雪崩散弹噪声的原理制成的噪声发生器。

3.12

气体放电管噪声发生器gasdischargenoisegenerators

利用气体放电时形成的等离子区中电子无规则热运动所产生的噪声而制成的噪声发生器。

3.13

平坦度flatness

在工作频率范围内，噪声发生器输出超噪比随频率变化的程度，以最大变化量的一半计算。

3.14

稳定度stability

由于T作电流的不稳定所引起超噪比变化的程度，以工作电流变化±10mA时超噪比变化量的一

半计算。

注：稳定度单位为分贝每毫安(dB/mA)。

3.15

超噪比excessnoiseratio

ENR

噪声发生器等效输出的噪声温度超过标准噪声温度Ta的倍数，见式(1)。

T—T

ENR=10lg(―)(1)

丿0

式中：

ENR——超噪比，单位为分贝(dB)；

Th——噪声发生器等效输出噪声温度，单位为开尔文(K)；

Ta——标准噪声温度290K。

4要求

4.1外观与结构

应符合GB/T6587-2012中4.1的有关要求。噪声发生器产品表面应光洁、无毛刺、无明显机械

2

GB/T12179—2013

损伤和涂覆破坏现象，结构应完整。

4.2尺寸与重量

噪声发生器尺寸和重量应符合GB/T6587—2012中4.2的要求。对于噪声发生器产品，宽、高、深

的尺寸规定为最大尺寸。

4.3安全性

噪声发生器的安全性应符合GB/T6587-2012中4.6的要求。对于安全地，设备的所有可接近表

面都应是地电位。

4.4包装运输

在规定的流通条件下，受试仪器及附件不应有变形松脱、涂覆层剥落等机械损伤，其性能特性应符

合GB/T6587—2012中4.8的要求。

4.5电磁兼容性

噪声发生器的电磁兼容性应符合GB/T6587—2012中4.9的要求，并在产品标准中规定试验时噪

声发生器的工作状态。当用户有特殊要求时，由产品标准规定具体测试限值、等级。

4.6可靠性

噪声发生器的可靠性应符合GB/T6587-2012中4.11的要求。除非另有规定，产品标准应给

噪声发生器的平均故障间隔时间(MTBF)的检验下限值‘小值。

4.7维修性

由产品标准规定。

4.8环境适应性

噪声发生器的环境适应性要求应符合GB/T6587-2012中4.7的规定。噪声发生器环境要求分

组应符合GB/T6587—2012中表1的规定，在产品标准中应规定适用的环境组別。

当用户有特殊要求时，超GB/T6587-2012中表1规定的各种环境组合由产品标准规定。

4.9—般要求

4.9.1预热时间

由产品标准规定产品的预热时间。

4.9.2功能正常性

由产品标准规定噪声发生器的功能，包括T作频率、输入输出方式等。

4.9.3输入输出接口

由产品标准规定噪声发生器的输出接口的结构类型、标称阻抗等信息。

4.10性能特性

4.10.1工作频率范围

在满足规定性能的条件下，噪声发生器能输出最低频率和最高频率之间的范围c频率范围由产品

3

GB/T12179—2013

标准规定。

4.10.2输出超噪比

噪声发生器的输出超噪比范围由产品标准规定，单位用分贝（dB）表示。

4.10.3输出超噪比不确定度的测试与分析

由产品标准规定，单位用分贝（dB）表示。

4.10.4输出超噪比随温度的变化量

由产品标准规定,单
