DB22/T 5106-2016 灌芯装配式混凝土剪力墙结构技术规程

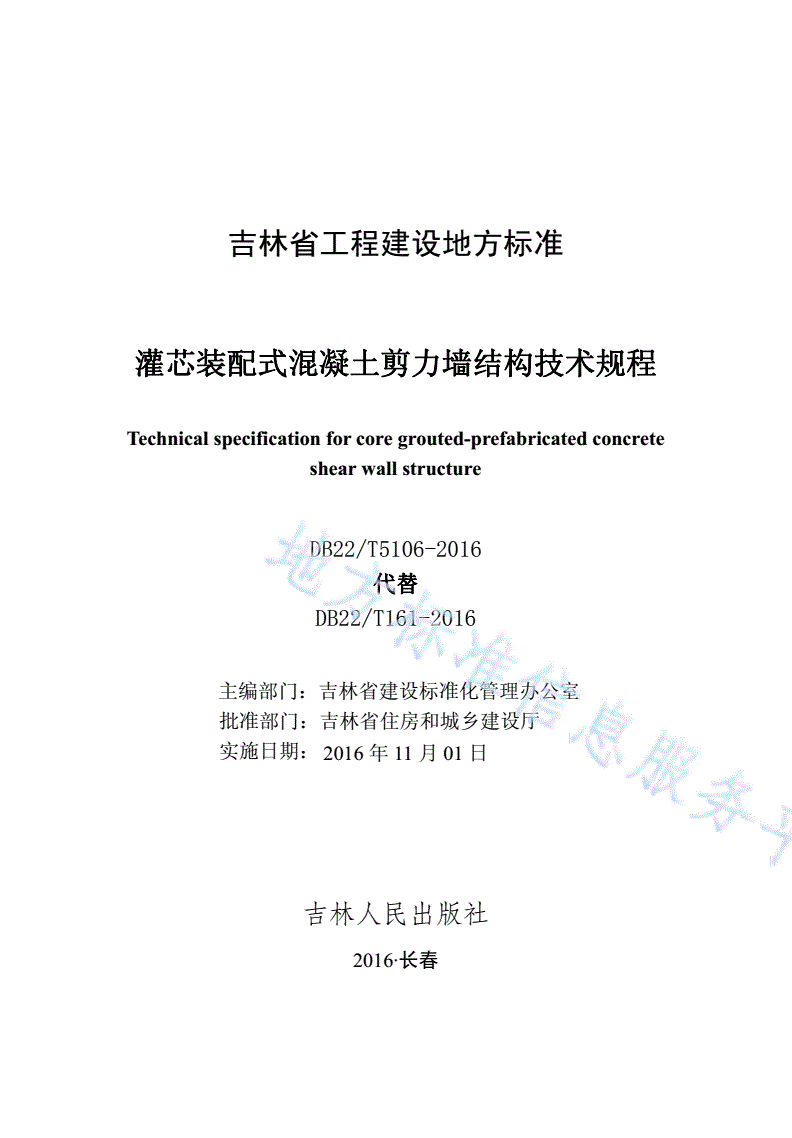

吉林省工程建设地方标准

灌芯装配式混凝土剪力墙结构技术规程

Technicalspecificationforcoregrouted-prefabricatedconcrete

shearwallstructure

DB22/T5106-2016

代替

DB22/T161-2016

主编部门：吉林省建设标准化管理办公室

批准部门：吉林省住房和城乡建设厅

实施日期：2016年11月01日

吉林人民出版社

2016·长春

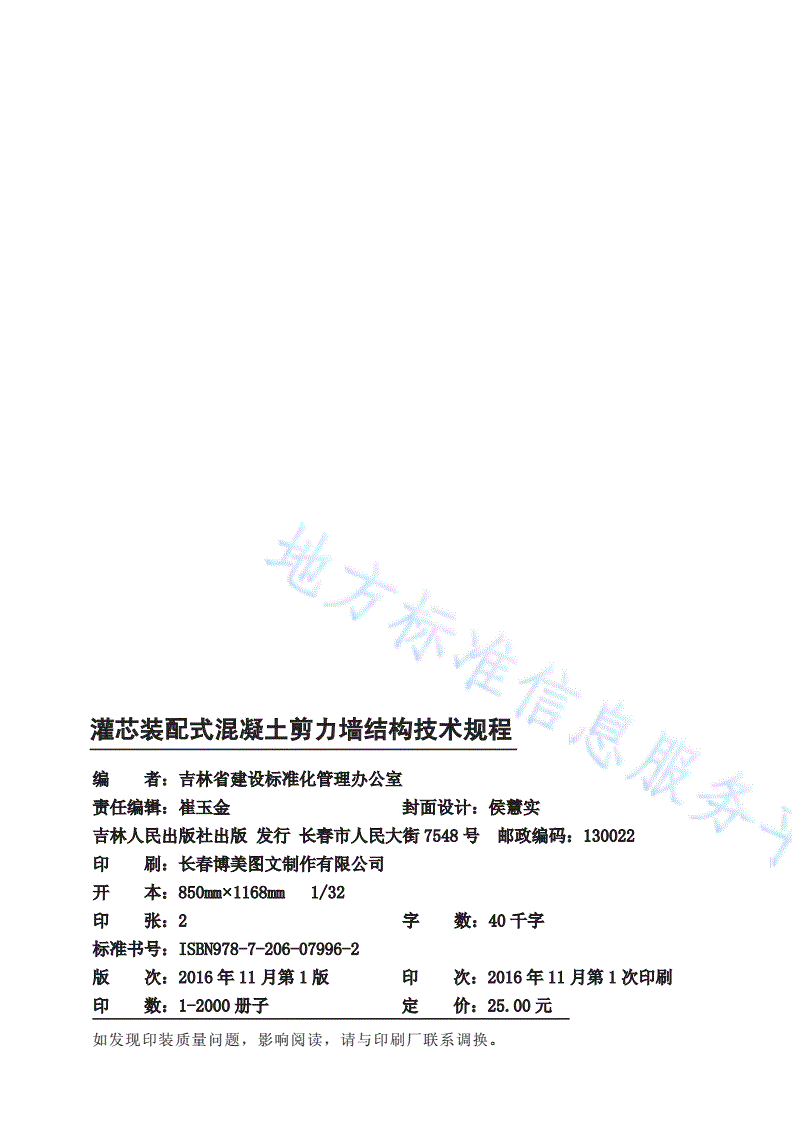

灌芯装配式混凝土剪力墙结构技术规程

编者：吉林省建设标准化管理办公室

责任编辑：崔玉金封面设计：侯慧实

吉林人民出版社出版发行长春市人民大街7548号邮政编码：130022

印刷：长春博美图文制作有限公司

开本：850mm×1168mm1/32

印张：2字数：40千字

标准书号：ISBN978-7-206-07996-2

版次：2016年11月第1版印次：2016年11月第1次印刷

印数：1-2000册子定价：25.00元

如发现印装质量问题，影响阅读，请与印刷厂联系调换。

吉林省住房和城乡建设厅

公告

第426号

吉林省住房和城乡建设厅关于发布

吉林省工程建设地方标准《灌芯装配式混凝土剪

力墙结构技术规程》的公告

现批准《灌芯装配式混凝土剪力墙结构技术规程》为吉林

省工程建设地方标准，统一编号：DB22/JT161-2016，自发布

之日起实施。

吉林省住房和城乡建设厅

2016年11月1日

前言

根据吉林省住房和城乡建设厅《关于下达2014年全省工程建

设地方标准制定（修订）计划（一）的通知》（吉建标〔2014〕1

号）要求，由吉林省建设标准化管理办公室组织我省有关单位编制

本规程。

本规程主要内容：1总则；2术语和符号；3材料；4结构设计；

5构件制作和运输；6结构施工；7工程验收。

本规程在执行过程中，请各单位注意总结经验，积累资料，随

时将有关意见和建议反馈给吉林省建设标准化管理办公室（地址：

长春市民康路519号，邮编130041，Email：jljsbz@126.com），以

供今后修订时参考。

本规程主编单位：吉林建筑大学

本规程参编单位：吉林省中鼎建筑设计有限公司

建华建材（吉林）有限公司

本规程主要起草人员：孟凡林孟祥瑞王福阳郭靳时

杨艳敏仲崇凌潘涛王化龙

本规程主要审查人员：周毅尹新生陶乐然张海泉

白赫窦立军

目次

1总则.................................................................................................1

2术语和符号.....................................................................................2

2.1术语..........................................................................................2

2.2符号..........................................................................................4

3材料.................................................................................................6

3.1混凝土......................................................................................6

3.2钢材..........................................................................................6

3.3连接材料..................................................................................7

3.4其他材料..................................................................................8

4结构设计........................................................................................10

4.1一般规定.................................................................................10

4.2作用及作用组合.....................................................................12

4.3结构分析.................................................................................13

4.4预制构件设计.........................................................................15

4.5结构构造.................................................................................16

5构件制作和运输............................................................................26

5.1一般规定.................................................................................26

5.2制作准备.................................................................................27

5.3构件制作.................................................................................29

5.4脱模与吊装.............................................................................33

5.5质量检验.................................................................................34

5.6存放与运输.............................................................................36

6结构施工........................................................................................38

6.1一般规定.................................................................................38

6.2安装准备.................................................................................39

6.3安装施工.................................................................................40

7工程验收........................................................................................42

7.1一般规定.................................................................................42

7.2主控项目.................................................................................43

7.3一般项目.................................................................................44

本规程用词说明................................................................................46

引用标准名录....................................................................................47

附：条文说明..................................................................................48

1总则

1.0.1为了规范灌芯装配式混凝土剪力墙结构的设计、构件制作、

施工和验收工作，做到确保结构安全、技术先进、经济合理，制定

本规程。

1.0.2本规程适用于抗震设防烈度为8度及以下地区。

1.0.3灌芯装配式混凝土剪力墙结构的设计、构件制作、施工及质

量验收，除应符合本规程的规定外，尚应符合国家现行有关标准的

规定。

1

2术语和符号

2.1术语

2.1.1灌芯装配式混凝土剪力墙结构coregrouted-prefabricated

shearwallstructure

大部分混凝土剪力墙的墙身和少部分边缘构件由预制混凝土

空心剪力墙构成，部分边缘构件的纵向受力钢筋以及墙身竖向分布

钢筋在空心孔中实现连接，水平方向和竖直方向均采用现浇混凝土

节点进行连接，对空心剪力墙部分的空心孔洞进行灌芯，使结构构

件形成整体。

2.1.2抗滑移键槽anti-slidingkeyway

采用加工模具形成的预制混凝土构件凹凸交替的表面，简称抗

滑移键槽。

2.1.3预制混凝土空心剪力墙hollowshearwallcomponent

在钢筋混凝土剪力墙预制构件中设置竖向空心孔洞，墙身水平

和竖向分布钢筋以及部分边缘构件的箍筋预制在其中。

2.1.4灌芯混凝土coregroutedconcrete

灌填在预制混凝土构件孔洞中的混凝土。

2.1.5暗梁hiddenbeam

隐藏在板类构件或者混凝土墙类构件中的梁构件。

2.1.6可调钢支撑adjustablesteelsupport

用于竖向构件吊装时临时固定、竖向构件校正以及预制楼板

临时支撑的可多向调节的钢制支撑。

2.1.7预制非承重墙板precastnon-bearingwallboard

结构中非承重墙部分，在构件制作过程中预制，统一安装。

2.1.8后浇混凝土post-pouringconcrete

2

用于预制构件间连接，现场浇筑的混凝土。

2.1.9接缝joint

预制构件与现浇混凝土连接的交界面，接缝可分为结合面和

叠合面。

2.1.10结合面jointsurface

预制混凝土构件与现浇混凝土连接处的表面。

2.1.11叠合面laminatedsurface

在预制混凝土叠合构件上后浇混凝土的承托面。

2.1.12非紧贴搭接non-clinglap

预制剪力墙构件在连接时搭接钢筋间不接触，留有一定距离的

搭接方式。

2.1.13存放架stackingstand

预制混凝土构件存放和运输时，用于支撑和固定构件的工具式

架子。

2.1.14起吊架drop-hangerframe

为保证构件在起吊过程中保持平衡和稳定所使用的专用吊架。

3

2.2符号

2.2.1材料性能

混凝土弹性模量；

Ec—

钢材、钢筋弹性模量；

Es—

C30—立方体强度标准值为30N/mm2的混凝土强度等级；

—混凝土轴心抗压强度标准值和设计值；

fck,fc

—混凝土轴心抗拉强度标准值和设计值；

ftk,ft

fy—普通钢筋抗拉强度设计值；

′

fy—普通钢筋抗压强度设计值。

2.2.2作用、作用效应及承载力

N—轴向力设计值；

M—弯矩设计值；

V—剪力设计值；

VuE—剪力墙水平接缝的受剪承载力设计值；

[M]—抗倾覆力矩，由竖向荷载对房屋基础边缘取矩所得的总

力矩。

2.2.3几何参数

Asd—垂直穿过结合面的抗剪钢筋面积；

ll—受拉钢筋的搭接长度；

—受拉钢筋的锚固长度；

la

—地震作用下受拉钢筋的锚固长度；

laE

d—纵筋直径；

h—建筑层高；

4

Ac—剪切面面积；

As—穿过水平缝的竖向钢筋总面积；

bw—剪力墙截面宽度；

hw—墙肢的长度；

b—梁宽；

t1—预制板厚；

t2—叠合板厚；

lc—约束边缘构件沿墙肢的长度。

2.2.4计算系数及其他

K—抗倾覆安全系数；

γ0—结构重要性系数；

γRE—接缝承载力抗震调整系数；

Δμ—楼层层间最大位移。

5

3材料

3.1混凝土

3.1.1混凝土各项性能指标和耐久性应符合现行国家标准《混凝土

结构设计规范》GB50010、《建筑抗震设计规范》GB50011和《混

凝土结构耐久性设计规范》GB/T50476的规定。

3.1.2预制承重墙体构件的混凝土强度等级不宜低于C30，非承重

墙体构件的混凝土强度等级不宜低于C25。

3.1.3后浇连接节点及灌芯部分混凝土应采用自密实、补偿收缩混

凝土浇筑，其各项指标应满足国家现行标准《自密实混凝土应用技

术规程》JGJ/T283和《混凝土砌块(砖)砌体用灌孔混凝土》JC861

的规定。后浇连接节点及灌芯混凝土的强度等级宜比预制混凝土构

件强度等级高一级。

3.2钢材

3.2.1普通受力钢筋应符合现行国家标准《混凝土结构设计规范》

GB50010的规定，纵向受力钢筋宜优先选用HRB400级钢筋，也

可选用HRB500、HRBF500、HRBF400、HRB335、HRBF335级钢

筋；箍筋宜选用HPB300、HRB335级钢筋，其质量标准应符合现

行国家标准《碳素结构钢》GB/T700和《低合金高强度结构钢》

GB/T1591的规定。

3.2.2采用的钢筋焊接网，应符合现行行业标准《钢筋焊接网混凝

土结构技术规程》JGJ114的规定。

3.2.3有抗震设防要求的结构，钢筋的抗震性能指标应符合国家现

行有关标准的规定。

6

3.2.4钢板宜选用符合现行国家标准《碳素结构钢和低合金结构钢

热轧厚钢板和钢带》GB/T3274的Q235钢和Q345钢。

3.2.5预制构件吊环应采用未经冷加工的HPB300钢筋制作。预制

构件吊装用内埋式螺母或内埋式吊杆及配套的吊具，应根据相应的

产品标准和应用技术规定选用。

3.3连接材料

3.3.1机械连接宜用于直径不小于16mm受力钢筋的连接；焊接宜

用于直径不大于28mm受力钢筋的连接。

3.3.2钢材以及钢材与钢筋之间的焊接材料应符合下列要求：

1手工焊接用焊条的质量，应符合现行国家标准《非合金钢及

细晶粒钢焊条》GB/T5117或《热强钢焊条》GB/T5118的规定，

选用的焊条型号应与主体金属强度相匹配；

2自动焊接或半自动焊接采用的焊丝和焊剂，应与主体金属强

度相适应，焊丝应符合现行国家标准《熔化焊用钢丝》GB/T14957

的规定；

3锚筋与锚板之间的连接，应满足现行行业标准《钢筋锚固板

应用技术规程》JGJ256的规定。

3.3.3钢材螺栓连接的材料应符合下列要求：

1普通螺栓应符合现行国家标准《六角头螺栓-A和B级》GB

5782和《六角头螺栓-C级》GB5780的规定；

2锚栓可采用现行国家标准《碳素结构钢》GB/T700规定的

Q235钢或《低合金高强度结构钢》GB/T1591规定的Q345钢；

3高强度螺栓应符合现行国家标准《钢结构高强度大六角头螺

栓、大六角螺母、垫圈与技术条件》GB/T1228～1231或《钢结构

用扭剪型高强度螺栓连接副》GB/T3632～3633的规定；

4螺栓连接的强度设计值、高强度螺栓的设计预拉力值、高强

度螺栓连接的钢材摩擦面抗滑移系数值等，应按现行国家标准《钢

7

结构设计规范》GB50017的规定采用。

3.3.4抗剪粗糙面形成时，宜采用专用的混凝土露骨料药剂，并应

符合下列规定：

1露骨料药剂不得含有氯离子、硫酸根离子和磷酸根离子，PH

值应在6～8之间；

2露骨料药剂不应腐蚀混凝土骨料，也不应影响混凝土的性

能；

3露骨料药剂不应含有影响人体健康的成分；

4露骨料药剂应附有产品使用说明书，注明药剂的类型、适用

的露骨料深度、使用方法、储存条件、推荐用量、注意事项等内容，

并与包装上的参数相同。

3.3.5夹心外墙板中内网墙板的拉结件应符合下列规定：

1金属及非金属材料拉结件均应具有规定的承载力、变形和耐

久性能，并应经过试验验证；

2拉结件应满足夹心外墙板的节能设计要求。

3.4其他材料

3.4.1预制混凝土外墙板接缝处的密封材料应符合下列规定：

1密封胶应与混凝土具有相容性，以及规定的抗剪切和伸缩变

形能力；密封胶尚应具有防霉、防水、防火、耐候等性能；

2硅酮、聚氨酯、聚硫建筑密封胶应分别符合国家现行标准《硅

酮建筑密封胶》GB/T14683，《聚氨酯建筑密封胶》JC/T482、《聚

硫建筑密封胶》JC/T483的规定；

3夹心外墙板接缝处填充用保温材料的燃烧性能应满足现行

国家标准《建筑材料及制品燃烧性能分级》GB8624中A级的要求。

3.4.2预制保温构件的保温材料，宜采用挤塑聚苯乙烯板（XPS）、

硬泡聚氨酯（PU）等轻质高效保温材料。保温材料应符合国家现

行有关标准的要求。

8

3.4.3预制混凝土外墙板可采用涂料饰面，也可采用面砖或石材饰

面。当采用石材饰面时应符合现行行业标准《金属与石材幕墙工程

技术规范》JGJ133等的有关规定，厚度25mm以上的石材宜对石

材背面进行处理，并安装不锈钢挂件；直径不应小于4mm；挂件

宜采用竖向梅花形布置，挂件的规格、位置、数量应根据计算确定，

挂件计算时应考虑构件吊装动力系数。

9

4结构设计

4.1一般规定

4.1.1在结构设计阶段，应协调建设、设计、制作、施工各方之间

的关系，并应加强建筑、结构、设备、装修等专业之间的配合。

4.1.2结构的整体作用（荷载）效应计算可采用现浇混凝土结构的

计算方法。

4.1.3设计使用年限为50年。

4.1.4灌芯装配式混凝土剪力墙结构适用的最大高度应符合表

4.1.4的要求。

表4.1.4灌芯装配式混凝土剪力墙结构适用的最大高度（m）

设防烈度6（0.05g）7（0.10g）7（0.15g）8（0.20g）

灌芯装配式混凝

1201009080

适用的土剪力墙结构

最大高部分框支灌芯装

度（m）配式混凝土剪力100807060

墙结构

注：房屋高度指室外地面到主要屋面板板顶的高度（不考虑局部突出屋顶的

部分）。

4.1.5灌芯装配式混凝土剪力墙结构的高宽比不宜大于6，8度设防

烈度时不宜大于5。

4.1.6灌芯装配式混凝土剪力墙结构构件的抗震设计，应根据设防

类别、烈度和房屋高度采用不同的抗震等级，并应符合相应的计算

和构造措施要求。丙类灌芯装配式混凝土剪力墙结构的抗震等级应

按表4.1.6确定。

10

表4.1.6丙类灌芯装配式混凝土剪力墙结构的抗震等级

设防烈度678

＞24＞24＞

高度（m）≤70＞70≤24且＞70≤24且

≤70≤7070

灌芯装

配式混

凝土剪剪力墙四三四三二三二一

力墙结

构

抗现浇框二二二二一一一

震支框架

等部分框

支灌芯底部加

级强部位

装配式三二三二一二一

混凝土现浇剪

剪力墙力墙

其他区

结构

域剪力四三四三二三二

墙

4.1.7高层灌芯装配式混凝土剪力墙结构居住建筑底部加强部位和

电梯井筒宜采用现浇混凝土；地下室部分、框支灌芯装配式混凝土

剪力墙结构的底部框架部分及相邻上一层应采用现浇混凝土。

4.1.8乙类灌芯装配式混凝土剪力墙结构应按本地区抗震设防烈度

提高一度的要求加强其抗震措施。

4.1.9部分框支灌芯装配式混凝土剪力墙结构的底部框架部分不应

超过2层。

4.1.10高层灌芯装配式混凝土剪力墙构件厚度变化时，应保证上下

层构件中心一致。

4.1.11房屋建筑的结构设计应重视概念设计，不应采用特别不规则

的结构，预制构件之间的连接应保证构件的连续性、整体性和结构

的整体稳固性。

4.1.12预制混凝土空心剪力墙构件竖向分布钢筋连接采用非紧贴

搭接连接，边缘构件纵向受力钢筋采用机械连接或焊接等方式连

接。

4.1.13采用墙端部孔内穿孔钢筋形成边缘构件方式的剪力墙构件

计算时，其构件的抗弯承载力全部由孔内穿孔钢筋承担，不考虑墙

11

体钢筋作用。

4.1.14结构构件应根据承载能力极限状态及正常使用极限状态的

要求，并应符合国家现行标准《混凝土结构设计规范》GB50010、

《建筑抗震设计规范》GB50011、《混凝土结构工程施工规范》GB

50666和《高层建筑混凝土结构技术规程》JGJ3等有关规定，分

别按下列规定进行计算和验算：

1结构、构件以及节点拼缝均应进行承载力计算，在必要时尚

应进行结构的倾覆验算；

2根据使用条件需控制变形值的结构及构件，应验算变形；

3根据使用条件不允许混凝土出现裂缝的构件，应进行混凝土

拉应力验算；对使用上需限制裂缝宽度的构件，应进行裂缝宽度验

算；对叠合式受弯构件，尚应进行钢筋拉应力验算；

4预制构件尚应对其脱模、起吊和运输安装等施工阶段进行承

载力、变形及裂缝控制验算，并应对安装运输过程中可能出现的受

力工况进行验算。

4.2作用及作用组合

4.2.1灌芯装配式混凝土剪力墙结构的作用及作用组合应根据国家

现行标准《建筑结构荷载规范》GB50009、《混凝土结构设计规范》

GB50010、《建筑抗震设计规范》GB50011、《混凝土结构工程施

工规范》GB50666和《高层建筑混凝土结构技术规程》JGJ3等确

定。

4.2.2预制构件在加工运输过程中，荷载组合应符合下列规定：

1承载力（包括失稳）计算时，应采用荷载基本组合；

2变形、抗裂验算时，应采用荷载标准组合。

4.2.3预制构件在翻转、运输、吊运、安装等短暂设计状况下的施

工验算，应将构件的自重标准值乘以动力系数后作为等效静力荷载

标准值。构件运输、吊运时，动力系数宜取1.5；构件翻转及安装

12

过程中就位、临时固定时，动力系数可取1.2。

4.2.4预制构件进行脱模验算时，等效静力荷载标准值应取构件自

重标准值乘以动力系数后与脱模吸附力之和，且不宜小于构件自重

标准值的1.5倍。动力系数与脱模吸附力应符合下列规定：

1动力系数不宜小于1.2；

2脱模吸附力应根据构件与模具的实际状况取用，且不宜小于

1.5kN/m2。

4.3结构分析

4.3.1结构的承载力极限状态和正常使用极限状态的作用效应分析

可采用考虑多遇地震作用组合的弹性计算方法。

4.3.2按照弹性计算的风荷载和多遇地震标准值作用下的楼层层间

最大位移Δμ与层高h之比的限值应按表4.3.2采用。

表4.3.2弹性层间位移角限值

结构类型Δμ/h限值

灌芯装配式混凝土剪力墙、框支剪力墙结构1/1000

多层灌芯装配式混凝土剪力墙结构1/1200

注：多层灌芯装配式混凝土剪力墙结构是指层数少于10层或房屋高度不大于

28m的住宅建筑和房屋高度不大于24m的其他民用建筑混凝土结构。

4.3.3按照弹塑性计算的罕遇地震标准值作用下的楼层层间最大位

移Δμ与层高h之比的限值应按1/120采用。

4.3.4在结构内力和位移计算时，对现浇楼盖和叠合楼盖，均可假

定楼盖在其自身平面内为无限刚性；楼面梁的刚度可计入翼缘作用

予以增大；梁刚度增大系数可根据翼缘情况近似取为1.3~2.0。

4.3.5内力和变形计算时，应考虑预制填充墙对结构固有周期的影

响。周期折减系数宜取0.8~1.0。当刚性外围护墙和内隔墙与主体

结构柔性连接时，结构整体计算时周期可不折减。

4.3.6使用阶段的计算应包括结构、构件以及节点的承载力计算和

13

对使用上需控制变形值的结构及构件的变形计算，以及对使用上需

限制裂缝宽度的构件的裂缝宽度验算。

4.3.7多遇地震、罕遇地震作用下结构的抗震计算与变形验算，应

符合国家现行标准《建筑抗震设计规范》GB50011和《高层建筑

混凝土结构技术规程》JGJ3的有关规定。

4.3.8楼面梁不宜与剪力墙平面外单侧连接。当楼面梁与剪力墙平

面外单侧连接时，应采用铰接，对应梁搭接位置应设置暗柱，暗柱

配筋应计算确定，同时应满足边缘构件最小配筋率。

4.3.9抗震等级为一、二、三级的剪力墙墙肢重力荷载代表值作用

下的轴压比限值应符合现行国家标准《建筑抗震设计规范》GB

50011确定，抗震等级为四级的剪力墙墙肢重力荷载代表值作用下

的轴压比限值不应大于0.7。

4.3.10构件及节点应进行承载能力极限状态及正常使用极限状态

设计，并应符合现行国家标准《混凝土结构设计规范》GB50010、

《建筑抗震设计规范》GB50011和《混凝土结构工程施工规范》

GB50666等的有关规定。

4.3.11应进行整体结构抗倾覆验算。抗倾覆验算应满足下列计算公

式要求：

M≤[M]/K（4.3.11）

式中：

M—倾覆力矩，由风荷载或地震作用的基础顶面处的最大

覆力矩，应考虑两者的不利组合；

[M]—抗倾覆力矩，由竖向荷载对房屋基础边缘取矩所得的总

力矩，计算时楼层活荷载取50%，恒荷载取100%；

K—抗倾覆安全系数，当建筑高宽比大于4时，取3.0；当

建筑高宽比小于或等于4时，取2.3。

4.3.12施工阶段抗裂及变形验算应按下列规定进行：

1预制构件应进行正截面抗裂验算。正截面抗裂验算应按现行

国家标准《混凝土结构设计规范》GB50010的规定进行，并按一

14

般要求不出现裂缝的构件验算；

2预制构件应进行挠度验算，挠度验算应按现行国家标准《混

凝土结构设计规范》GB50010的规定执行，预制构件挠度验算可

不考虑荷载长期作用的影响，取构件短期刚度进行验算，构件挠度

限值可按现行国家标准《混凝土结构设计规范》GB50010的规定

执行，并按使用上对挠度有较高要求的构件进行取值；

3预制构件应按施工阶段实际的受力情况和边界条件，选取合

理的计算简图以及荷载组合进行正截面抗裂以及挠度验算，安装阶

段应考虑临时支撑的有利作用。

4.4预制构件设计

4.4.1预制构件的设计应符合下列规定：

1对持久设计状况，应对构件进行承载力、变形、裂缝控制验

算；

2对地震设计状况，应对构件进行承载力验算；

3对制作、运输和堆放、安装等短暂设计状况下的构件验算，

应符合现行国家标准《混凝土结构工程施工规范》GB50666的有

关规定。

4.4.2当预制构件中钢筋的混凝土保护层厚度大于50mm时，宜对

钢筋的混凝土保护层采取有效的构造措施。

4.4.3预制构件应进行平面内的斜截面受剪、偏心受压或偏心受拉

承载力计算，平面外轴心受压承载力计算；还应进行水平拼缝截面

部位的受剪、平面内偏心受压或偏心受拉、平面外偏心受压等承载

力计算。

4.4.4用于固定连接件的预埋件和预埋吊件、临时支撑用预埋件等

不宜兼用；当兼用时，应同时满足各种设计工况要求。预制构件中

预埋件的验算应符合现行国家标准《混凝土结构设计规范》GB

50010、《钢结构设计规范》GB50017和《混凝土结构工程施工规

15

范》GB50666等的有关规定。

4.5结构构造

4.5.1预制剪力墙构件的连接节点设计应满足结构承载力和抗震性

能要求，宜构造简单、受力明确和方便施工。

4.5.2预制剪力墙构件的连接应采用标准化方法，以提高构件连接

的可靠性、制作安装效率和连接质量。

4.5.3预制剪力墙构件设计与构造应符合下列规定：

1预制剪力墙构件可采用一字形、L形、T形或U形，墙板高

度不宜大于层高高度，开洞预制剪力墙板洞口宜居中布置，洞口一

侧的墙板宽度不宜小于300mm，洞口上方连梁高度不宜小于

250mm；

2预制剪力墙构件水平结合面宜做成粗糙面或键槽，竖向结合

面宜做成键槽，当设置键槽时，键槽深度不宜小于20mm，宽度不

应小于30mm，间距不应大于200mm，键槽长度应大于构件截面厚

度的0.8倍，键槽长度方向不应平行于主剪力方向，见图4.5.3-1；

≥2

0

图4.5.3-1剪力墙结合面抗剪连接构造

1-水平结合面；2-竖向结合面；3-主剪力方向

16

3预制剪力墙构件的连梁部位不宜开洞，当必须开洞时，洞口

位置宜布置在跨中及截面高度中间1/3范围内，洞口上、下的截面

有效高度不宜小于200mm，被洞口削弱的连梁截面应进行承载力

验算，洞口处应配置补强纵向钢筋和箍筋，补强纵向钢筋的直径不

应小于12mm，箍筋应加密；

4预制剪力墙构件开设高度和宽度均不大于300mm的洞口时，

钢筋可绕过洞口；洞口高度和宽度均小于800mm时，应沿洞口周

边设置加强钢筋，补强钢筋直径不应小于12mm，截面面积不应小

于同方向被洞口截断的钢筋面积，该钢筋自孔洞边角算起伸入墙内

的长度不应小于或，见图4.5.3-2；洞口高度或宽度大于800mm

lalaE

时，洞口两侧应设置暗柱，洞口上下应设置连梁，应按设计计算为

准；

图4.5.3-2墙板洞口构造配筋

1-洞口加强钢筋，当抗震设计时应取为

lalaE

5预制剪力墙构件底部竖向钢筋连接区域，水平分布钢筋应加

密，加密区加密钢筋直径不应小于8mm，其间距不宜大于100mm，

竖向钢筋连接区域为预制墙板底面至非紧贴搭接钢筋顶部，且不应

小于400mm，见图4.5.3-3；
