DB22/T 5103-2016 装配式混凝土综合管廊工程技术规程

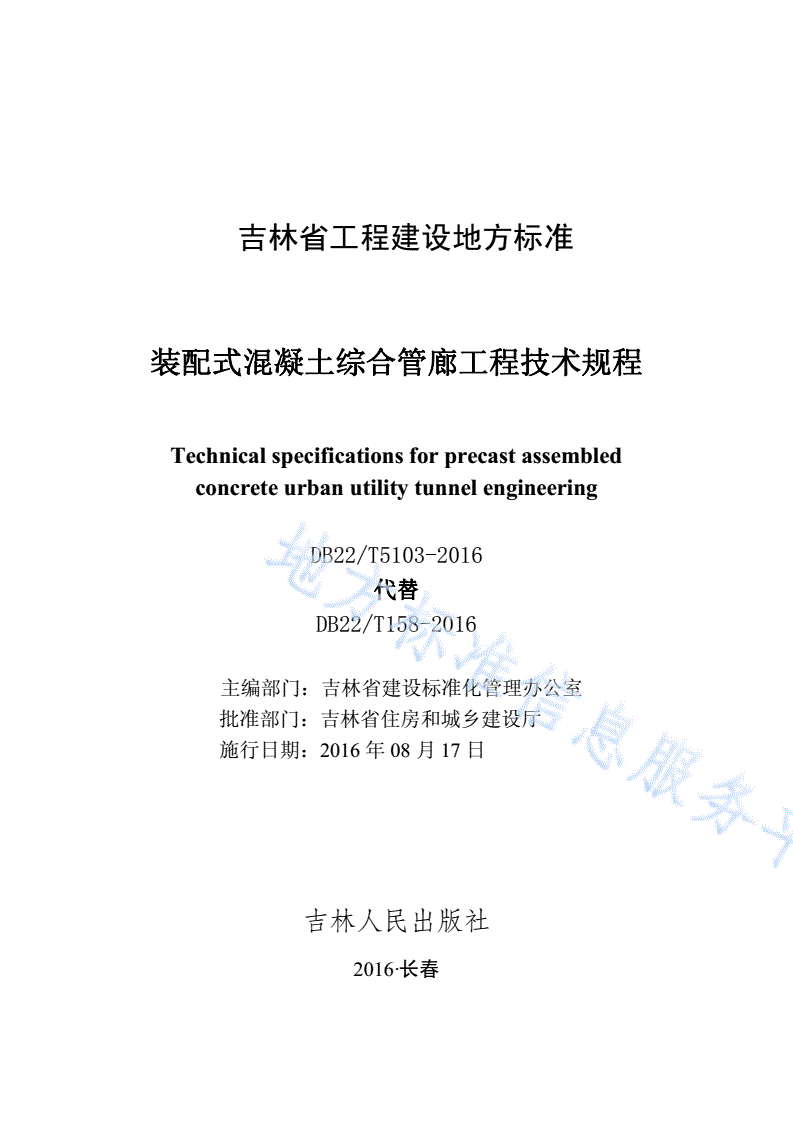

吉林省工程建设地方标准

装配式混凝土综合管廊工程技术规程

Technicalspecificationsforprecastassembled

concreteurbanutilitytunnelengineering

DB22/T5103-2016

代替

DB22/T158-2016

主编部门：吉林省建设标准化管理办公室

批准部门：吉林省住房和城乡建设厅

施行日期：2016年08月17日

吉林人民出版社

2016·长春

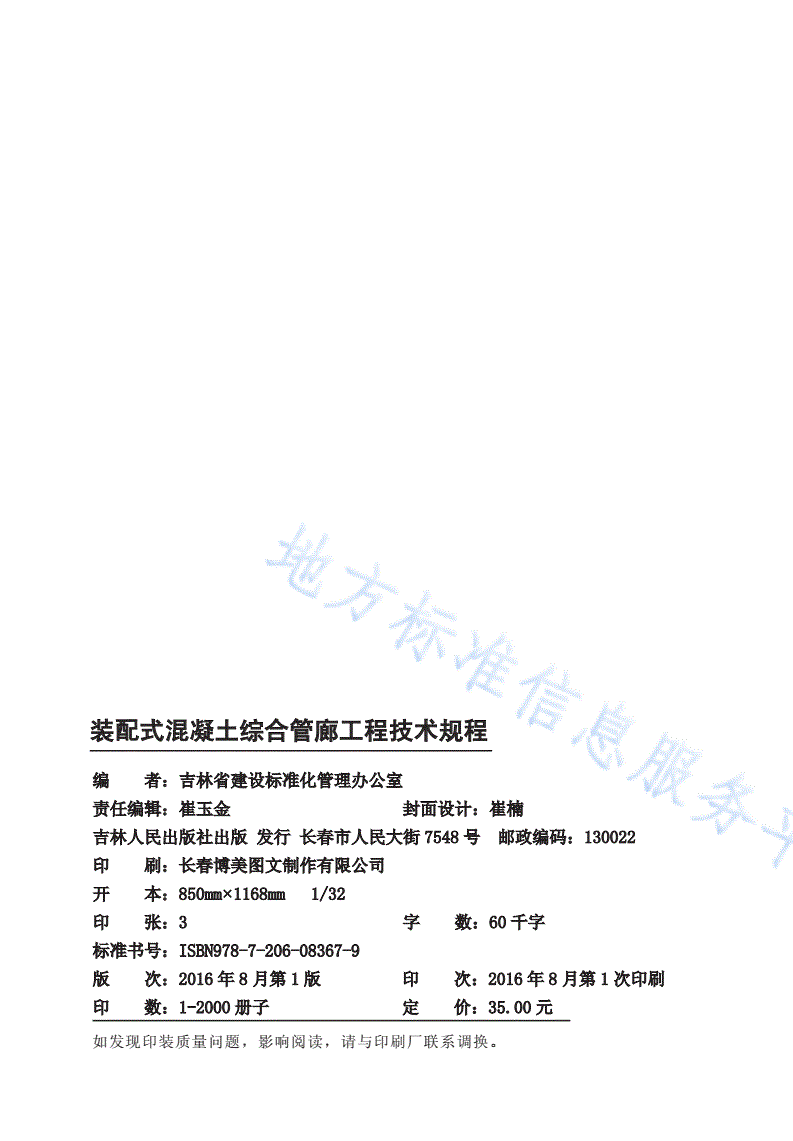

装配式混凝土综合管廊工程技术规程

编者：吉林省建设标准化管理办公室

责任编辑：崔玉金封面设计：崔楠

吉林人民出版社出版发行长春市人民大街7548号邮政编码：130022

印刷：长春博美图文制作有限公司

开本：850mm×1168mm1/32

印张：3字数：60千字

标准书号：ISBN978-7-206-08367-9

版次：2016年8月第1版印次：2016年8月第1次印刷

印数：1-2000册子定价：35.00元

如发现印装质量问题，影响阅读，请与印刷厂联系调换。

吉林省住房和城乡建设厅

公告

第422号

吉林省住房和城乡建设厅

关于发布吉林省工程建设地方标准《装配式

混凝土综合管廊工程技术规程》的公告

现批准《装配式混凝土综合管廊工程技术规程》为吉

林省工程建设地方标准，编号为DB22/JT158-2016，自发

布之日起实施。

吉林省住房和城乡建设厅

2016年8月17日

前言

根据《吉林省人民政府关于加快推进全省城市地下综合管廊建

设的实施意见》(吉政发〔2015〕38号)文件要求，加快推进装配式

综合管廊试点工作，充分发挥装配式综合管廊标准化设计、工厂化

生产、装配化施工、信息化管理等方面的优势，由吉林省中盛设计

咨询股份有限公司会同有关单位，经广泛调查研究，认真总结实践

经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基

础上，制定本规程。

本规程的主要内容：1总则；2术语和符号；3基本规定；4

规划；5材料；6设计；7构件生产；8施工安装；9质量验收；10

运营维护。

本规程由吉林省建设标准化管理办公室负责管理，由吉林省中

盛设计咨询股份有限公司负责规程具体内容的解释。

本规程在执行过程中，请各单位注意总结经验，积累资料，随

时将有关意见和建议反馈给吉林省建设标准化管理办公室（地址：

长春市民康路519号，邮编130041，Email：jljsbz@126.com），以

供今后修订时参考。

本规程主编单位：吉林省中盛设计咨询股份有限公司

吉林省建苑设计集团有限公司

吉林省圣翔建材集团有限公司

本规程参编单位：吉林省城乡规划设计研究院

吉林省建筑科学研究设计院

吉林省佳和集团

上海同技联合建设发展有限公司

吉林建筑大学

吉林亚泰（集团）股份有限公司

中国市政工程华北设计研究总院有限公司

吉林省乾旭建业集团有限公司

本规程主要起草人员：王德东罗忠宝张海泉孙其锋

张永楠明臣寇世聪周波

张楸雨李升宇孙广会左群英

张晓艳莫秀丽王毅赵壮

马根华李和光刘全海崔学

束昱史慧飞彭俊杰张庆贺

李明李世禹刘芳白赫

张恩静贾巍王新众刘保平

本规程主要审查人员：周毅陶乐然肖力光胡文武

陆丽娟闫红缨孙占文

目次

1总则...............................................................................................1

2术语和符号...................................................................................2

2.1术语........................................................................................2

2.2符号........................................................................................4

3基本规定.......................................................................................5

4规划...............................................................................................7

4.1一般规定................................................................................7

4.2平面规划................................................................................8

4.3竖向规划................................................................................9

4.4断面........................................................................................9

4.5安全防灾规划.......................................................................10

4.6建设时序...............................................................................10

5材料..............................................................................................11

5.1混凝土...................................................................................11

5.2钢材.......................................................................................13

5.3接缝材料...............................................................................14

5.4其他材料...............................................................................14

6设计..............................................................................................15

6.1一般规定...............................................................................15

6.2作用及作用组合...................................................................15

6.3结构分析...............................................................................17

6.4构造要求...............................................................................20

6.5连接设计...............................................................................21

6.6抗震设计...............................................................................22

6.7防水设计...............................................................................24

7构件生产......................................................................................26

7.1一般规定...............................................................................26

7.2模具.......................................................................................27

7.3钢筋骨架...............................................................................29

7.4混凝土浇筑、脱模...............................................................30

7.5构件养护...............................................................................32

7.6构件检验...............................................................................33

7.7堆放及运输...........................................................................36

8施工安装......................................................................................38

8.1一般规定...............................................................................38

8.2基础工程...............................................................................39

8.3安装准备...............................................................................40

8.4安装与连接...........................................................................40

8.5质量检验...............................................................................42

8.6安全与环境保护...................................................................43

9质量验收......................................................................................45

9.1一般规定...............................................................................45

9.2验收内容...............................................................................47

9.3结构实体检验.......................................................................51

9.4主体结构工程验收...............................................................52

10运营维护....................................................................................54

10.1运营.....................................................................................54

10.2维护.....................................................................................54

本规程用词说明............................................................................56

引用标准名录................................................................................57

附：条文说明................................................................................59

1总则

1.0.1为规范装配式混凝土综合管廊工程的规划设计、施工及验收，

在城市综合管廊建设中充分发挥装配式混凝土结构的优越性，推进

市政工程建设产业现代化的进程，做到安全适用、经济合理、技术

先进、保证质量、便于施工和维护，制定本规程。

1.0.2本规程适用于新建、扩建、改建装配式混凝土综合管廊工程

的规划、设计、施工及验收等。

1.0.3装配式混凝土综合管廊工程，除应符合本规程外，尚应符合

国家现行有关标准的规定。

1

2术语和符号

2.1术语

2.1.1综合管廊utilitytunnel

建于城市地下用于容纳两类及以上城市工程管线的构筑物及

附属设施。

2.1.2装配式混凝土综合管廊precastassembledutilitytunnel

在工厂分节段浇筑成型，现场采用拼装工艺施工成为整体的综

合管廊。以下简称装配式综合管廊。

2.1.3装配整体式综合管廊monolithicprecastassembledutility

tunnel

由仅带纵向拼接接头的预制混凝土管段通过可靠的方式进行

连接并与现场后浇混凝土形成整体的装配式混凝土结构。简称装配

整体式综合管廊。

2.1.4装配叠合式综合管廊compositeprecastassembledutility

tunnel

采用叠合构件拼装组成的装配式综合管廊结构。

2.1.5管段tunnelsection

仅带纵向拼接接头的单个预制构件，管段长度是指综合管廊纵

向长度。

2.1.6构件component

在预制构件厂生产的用于拼装成综合管廊的成品构件。

2.1.7叠合构件compositecomponent

根据预制管段的结构图，将管段结构合理分成各种便于生产、

安装且能保证结构安全的构件。

2.1.8接缝seam

构件和构件的连接缝。

2.1.9接头joint

构件和构件的连接处，有伸缩接头和挠性接头。

2.1.10钢筋套筒灌浆连接rout-filledsleeveconnection

在金属套筒中插入钢筋并灌注水泥基灌浆料的钢筋连接方式。

2.1.11预应力钢材prestressedsteel

2

用于施加预应力的高强度钢材。

2.1.12无粘结预应力钢材nonbondedprestressedsteel

为防止与混凝土附着而涂上覆盖材料的的预应力钢材。

2.1.13套管spigot

在后张法的预应力混凝土构件中，为容纳预应力钢材、在混凝

土中预埋的管道。

2.1.14锚具anchorage

用来将预应力钢材的顶端固定在混凝土上，将预应力传递到部

件上的装置。

2.1.15接缝材料jointmaterial

综合管廊接头处用于止水的材料。

2.1.16预埋件embeddedstructure

为联接或固定某种构件或设备而在混凝土浇捣前埋设的金属

件。

3

2.2符号

2.2.1材料性能

Fpy—预应力筋或螺栓的抗拉强度设计值。

Ec—混凝土的弹性模量；

HRB400—强度级别为400MPa的普通热轧带肋钢筋；

HPB300—强度级别为300MPa的热轧光圆钢筋；

fck、fc—混凝土轴心抗压强度标准值、设计值；

ftk、ft—混凝土轴心抗拉强度标准值、设计值；

2.2.2作用和作用效应

M—弯矩设计值；

Mj—装配式综合管廊节段横向接缝接头处弯矩设计值；

Mk—装配式综合管廊节段横向接缝接头处弯矩标准值；

Mz—装配式综合管廊节段整浇部位弯矩设计值；

N—轴向力设计值

Nj—装配式综合管廊节段横向接缝接头处轴力设计值；

Nz—装配式综合管廊节段整浇部位轴力设计值。

2.2.3几何参数

A—密封垫沟槽截面面积；

Ao—密封垫截面面积；

Ap—预应力筋或螺栓的截面面积；

h—截面高度；

x—混凝土受压区高度。

4

3基本规定

3.0.1装配式综合管廊应符合现行国家标准《城市综合管廊工程技

术规范》GB50838的规定。

3.0.2装配式综合管廊构件制作、运输、安装施工的各流程应有健

全的管理制度，并应重视构件生产和施工过程两阶段的质量管理。

3.0.3构件厂、物流运输、施工总承包和相关施工单位的资质应符

合国家现行法律、法规的要求。

3.0.4装配式综合管廊在规划和方案设计阶段，建设、入廊管线、

生产企业、施工安装等有关单位应统筹协调、相互配合，共同制定

工程设计方案、构件生产方案及施工安装方案，并应因地制宜地采

用新材料、新产品、新技术。

3.0.5装配式综合管廊的设计应符合下列规定：

1应采取有效措施加强结构的整体性；

2宜采用高强混凝土、高强钢筋；

3节点和接缝应受力明确、构造可靠，并应满足承载力、变形、

裂缝、耐久性等要求。

3.0.6预制构件生产前，应加强施工图和预制构件生产图纸的审核，

确认图纸的一致性并编制预制构件制作方案。

3.0.7预制构件出厂前，构件厂应对构件进行质量检查，出具构件

质保资料及出厂合格证。同时预制混凝土构件应在明显部位标明工

程名称、生产单位、构件型号、生产日期和质量验收标志。

3.0.8物流运输单位应制定详细的预制构件运输方案，针对不同类

型构件采取可靠的安全运输措施，确保预制构件运抵现场之前无损

坏。

3.0.9预制构件安装施工前，施工总承包单位应编制预制构件安装

施工方案，对预制构件的现场安装制定专项技术、质量和安全保障

措施。

3.0.10现场安装应由专业化的预制构件施工队伍完成，按照施工工

种划分，选择熟练的技术工人。

3.0.11现场施工前，对施工技术人员进行现场交底，并要求受交底

人严格按照施工操作规程作业。

3.0.12预制构件安装过程中，应确保各项施工方案和安全保障措施

5

落实到位，各工序及质量控制应符合设计及规范要求。

3.0.13用于构件制作和施工安装的建材和配件应符合相关的材质、

测试和验收等规定。

3.0.14预制构件连接部位宜设置在结构受力较小的部位，其尺寸和

形状应符合下列规定：

1应满足管廊使用功能、模数化、标准化要求，并应进行优化

设计，以实现构件少规格、多组合的目的；

2应根据预制构件的功能和安装部位、加工制作及施工精度等

要求，确定合理的公差；

3应满足制作、运输、堆放、安装及质量控制要求。

3.0.15预制构件应作为独立的检验批进行质量验收，并纳入工程统

一验收范畴。

6

4规划

4.1一般规定

4.1.1装配式综合管廊的规划，应确保施工安全、经济，同时注意

保护周边环境。

4.1.2装配式综合管廊的规划应与城市地下空间规划、工程管线专

项规划及管线综合规划相衔接。

4.1.3装配式综合管廊规划应坚持因地制宜、远近结合、统一规划。

4.1.4装配式综合管廊工程规划应集约利用地下空间，统筹规划综

合管廊内部空间，协调综合管廊与其他地上、地下工程的关系。

4.1.5装配式综合管廊工程规划应包含平面布局、断面、位置、近

期建设计划等内容。

4.1.6装配式综合管廊的规划要考虑道路整体的情况。

4.1.7装配式综合管廊规划前应调查道路地上、地下建（构）造物

的现状及规划情况，与相关机构充分协商并作出一定调整后，再计

划建设装配式综合管廊。

4.1.8装配式综合管廊主体和支护结构的间隔应根据施工性和经济

性而决定。

4.1.9装配式综合管廊的分支口等孔口位置，由于结构复杂不利于

预制构件设计生产的位置，宜采用现浇施工的方式进行。

4.1.10装配式综合管廊穿越铁路、高架道路等设施时，宜考虑装配

式与现浇施工结合的方式。

7

4.2平面规划

4.2.1平面规划应符合下列规定：

1管廊宜设置在道路一侧的人行道和绿化带下，宜与道路中心

线平行，不宜从道路一侧转到另一侧；与铁路公路交叉时宜采用垂

直交叉方式布置；

2根据道路红线，绿化带的绿线和管廊所在位置、外形尺寸等

确定平面黄线控制范围；

3在黄线控制范围内，禁止有危害管廊安全的管线及建构筑物

建设。

4.2.2管廊平面线形应绘制在平面位置图内，并且标注管廊的位置、

沿线道路规划或道路现状布局、主要建构筑物、企事业单位、文物

古迹、立交桥梁及主要相交道路及附属道路系统的关系。

4.2.3管廊平面位置图应标注综合管廊每个舱室人员出入口、逃生

口、吊装口、通风口、管线分支口及与其他管廊、河流、公路、铁

路等建构筑物相交节点。

4.2.4管廊平面位置图范围内应标注现状和规划未入廊管线位置，

数量及规格。与管廊间距应满足现行国家标准《城市工程管线综合

规划规范》GB50289的要求。

4.2.5管廊平面位置图范围内的管线分支口应标注出入管廊管线的

位置、数量及规格。

4.2.6当遇到下列情况之一时，宜采用装配式综合管廊：

1交通运输繁忙，对于综合管廊施工周期要求较短，需要尽快

恢复使用的道路；

2当地气候条件不利于进行现浇施工的区域。

8

4.3竖向规划

4.3.1管廊覆土深度应符合下列规定：

1管廊竖向空间定位应依据地下空间规划。并结合地下轨道交

通、人防建设、综合体建设等集约利用地下空间；

2应考虑管廊上部绿化种植覆土的要求、管廊与横穿道路各种

管线交叉关系、各种节点要求，并经经济技术论证。

4.3.2管廊竖向线形应符合下列规定：

1应绘制管廊顶板、空间、底板纵断并标注主要控制参数（如

顶板覆土深度，空间高度等）；

2应标注各种口部（通风口、投料口、引出口）纵向布置情况

及出地面情况；

3应标注管廊与现状及规划地下管线交叉情况；

4应标注管廊与沿线地上地下构造物避让情况。

4.3.3各类地下管线横向穿过管廊时应满足《城市工程管线综合规

划规范》GB50289要求。管廊宜避让重力流管线。

4.3.4管廊与管廊交叉，管廊横穿过铁路、快速路、河流等应绘制

其空间位置详图按相关规范要求标注竖向参数。

4.4断面

4.4.1横断面规划图应符合下列规定：

1应标注管廊所在位置覆土深度；

2应标注管廊与所在道路红线、绿线及两侧建构造物关系；

3应标注现状和规划未入廊管线的位置关系。

4.4.2标准断面规划图应符合下列规定：

1依据装配式管廊水平300mm为模数，垂直100mm为模数

确定断面尺寸；

9

2根据入廊管线不同，分别规划管廊分舱和标准断面图；

3应标注入廊管线的布置、廊体尺寸及管线类别、规格和安装

净距等；

4应标注入廊管线支撑（或支墩）形式、检修通道、排水形式

的相对位置等。

4.4.3为实现预制最大化，应集约化设计标准构件和特殊构件。

4.5安全防灾规划

4.5.1装配式综合管廊出入口、吊装口、通风口等都应设置在地势

相对较高的位置，所有孔口标高应高于室外地面，并满足当地防洪

要求。

4.5.2抗震设防区的装配式综合管廊要严格按照抗震设防标准规

划，设防标准应不低于本地区抗震设防烈度等级的要求，重点或特

殊工程应进行抗震专项论证。

4.5.3装配式综合管廊应设可靠的消防设施，火灾报警系统应具有

可靠性、稳定性、技术先进、组网灵活、经济合理、易于维护保养，

并应有扩展功能、抗电磁干扰能力强等特性。如特殊工程应进行消

防专项论证。

4.5.4装配式综合管廊应设安保系统。对各种人员能进入口部安装

可靠监控防入侵报警装置。内部空间应有全面时时显示现场的电子

画面，同时能传送到监控中心专用安保计算机并报警。

4.5.5装配式综合管廊工程选址应避开灾害性地质区域（如滑坡、

崩塌、冲沟、地震带等），如无法避让时，应采取必要的技术措施。

4.6建设时序

4.6.1应结合新区建设、旧城改造、道路新（改、扩）建等因素规

划管廊建设时序，管廊建设时序还应考虑建设区域内给水、排水、

电力、通信、广电、燃气、供热等工程规划和新（改、扩）建计划，

分析项目同步实施的可行性，确定入廊的时序。

10

5材料

5.1混凝土

5.1.1装配式综合管廊主要材料宜采用钢筋混凝土，在地下水对钢

筋有腐蚀作用的地区宜采用纤维塑料筋和高性能混凝土，并满足现

行国家标准《混凝土结构耐久性设计规范》GB/T50476中对于环

境作用的要求。

5.1.2装配式综合管廊结构的混凝土强度等级不应低于C40。

5.1.3用于混凝土的水泥应符合下列规定：

1水泥应采用强度等级不低于42.5MPa的硅酸盐水泥、普通

硅酸盐水泥，也可采用抗硫酸盐硅酸盐水泥。水泥性能应符合现行

国家标准《通用硅酸盐水泥》GB175、《抗硫酸盐硅酸盐水泥》GB

748的规定；

2进场水泥应有水泥生产厂提供的标注有生产许可证编号的

质量合格证书或质量检验报告；

3使用袋装水泥时，应按品种、强度等级、生产厂、生产日期

分别堆放整齐，不应混垛，堆放层数不宜超过12层。仓库内应有

防潮措施；

4使用散装水泥时，不同厂商、不同品种、不同强度等级的水

泥应分仓储存，不应混仓；

5水泥要先到先用，存放期不应超过3个月，过期或对质量有

怀疑时，应复验其强度等级、标准稠度用水量、凝结时间和体积安

定性；

6水泥中的氯离子含量不得超过0.06%，碱含量不得超过

0.60%。

5.1.4用于混凝土的骨料应符合下列规定：

11

1细骨料宜选用细度模量为2.3～3.3的中粗砂，含泥量不大于

2%，其性能应符合现行国家标准《建设用砂》GB/T14684和现行

行业标准《普通混凝土用砂、石质量及检验方法标准》JGJ52的规

定；冬期施工时，搅拌混凝土用细骨料不应混有冰块；进厂时应按

标准规定进行检验，合格后方能使用。检验项目至少包括含泥土量

和颗粒级配；

2粗骨料宜选用5mm～25mm连续粒级的碎石，最大粒径不

宜大于壁厚1/3和钢筋净间距的3/4；泵送时其最大粒径不应大于

输送管径的1/4；吸水率不应大于1.5%；不得使用碱活性骨料；其

性能应符合现行国家标准《建设用砂》GB/T14684和现行行业标

准《普通混凝土用砂、石质量及检验方法标准》JGJ52的规定。碎

石进厂时应按标准规定进行检验，合格后方能使用。检验项目至少

包括含泥土量、压碎值、针片状含量和颗粒级配。

5.1.5混凝土外加剂品种应通过试验室进行试配后确定，外加剂进

场应有质保书，质量应符合现行国家标准《混凝土外加剂》GB8076

的规定。

5.1.6在拌制混凝土时可掺入适量的粉煤灰、磨细矿渣粉等混凝土

掺合料，粉煤灰应符合现行国家标准《用于水泥和混凝土中的粉煤

灰》GB1596的规定。磨细矿渣粉应符合现行国家标准《用于水泥

中的粒化高炉矿渣》GB/T18046的规定。其他掺合料应符合相关

标准要求。

5.1.7混凝土拌合用水应符合现行行业标准《混凝土用水标准》JGJ

63的规定。

5.1.8在冻土地区，在混凝土拌合物中掺入一定量的引气剂、减水

剂使混凝土抵抗冻融破坏的能力提高，从而提高混凝土的抗冻耐久

性。其用量与品种经试验确定。

5.1.9混凝土原材料计量允许偏差应符合表5.1.9的规定。

12

表5.1.9材料每批计量允许偏差值

原材料允许偏差（%）

水泥、掺合料±2

骨科±3

水、外加剂±2

5.2钢材

5.2.1根据设计图纸及规范要求，选用相应型号、级别、直径的钢

筋。所用钢筋应符合国家现行相关标准要求。

5.2.2宜采用冷轧带肋钢筋、热轧带肋钢筋和热轧光圆钢筋，钢筋

的性能应分别符合现行国家标准《冷轧带肋钢筋》GB13788、《钢

筋混凝土用热轧带肋钢筋》GB1499和《钢筋混凝土用热轧光圆钢

筋》GB1499.1的规定。

5.2.3钢筋进厂时应按规定进行检验。检验项目至少包括屈服强度、

抗拉强度和延伸率。如采用闪光对焊焊接钢筋，应按照现行行业标

准《钢筋焊接及验收规程》JGJ18的规定进行验收。

5.2.4钢筋应按进厂批次的级别、品种、直径和外形分类码放，妥

善保管，且挂标识牌注明产地、规格、品种和质量检验状态等。

5.2.5纵向受力钢筋的强度应满足设计要求，以保证构件达到抗震

设防要求；当设计无具体要求时，对一、二级抗震等级，检验所得

的强度实测值应符合以下规定：

1钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于

1.25；

2钢筋的屈服强度实测值与强度标准值的比值不应大于1.3；

3钢筋的最大力下总伸长率不应小于9%。

5.2.6采用顶进施工技术的构件的钢承口环钢板应根据设计要求选

用。钢板的性能和技术要求应符合现行国家标准《碳素结构钢和低

13

合金结构钢热轧厚钢板和钢带》GB/T3274和《碳素结构钢》GB/T

700等标准的要求。

5.3接缝材料

5.3.1装配式综合管廊接缝所用的防水密封材料应选用耐候性密封

胶，密封胶应与混凝土具有相容性，并具有低温柔性、防霉性及耐

水性等性能。

5.3.2弹性橡胶密封圈材质宜采用氯丁橡胶或三元乙丙橡胶。弹性

橡胶密圈的主要性能指标有硬度、拉伸强度（MPa）、扯断伸长率

（%）、压缩永久变形，应符合设计图纸和现行国家标准《橡胶密

封件给、排水管及污水管道用接口密封圈材料规范》GB/T21873

的有关规定。

5.3.3遇水膨胀橡胶圈宜采用氯丁橡胶或丁基橡胶；遇水膨胀橡胶

圈的主要性能指标有体积膨胀倍率（%）、拉伸强度（MPa）、扯断

伸长率（%）、硬度，应符合设计图纸和现行国家标准《高分子防

水材料第3部分遇水膨胀橡胶》GB/T18173.3的有关规定。

5.4其他材料

5.4.1灌浆材料应符合现行国家标准《水泥基灌浆材料应用技术规

范》GB/T50448的有关规定。

5.4.2不发火材料应符合现行国家标准《建筑地面工程施工质量验

收规范》GB50209的有关规定。

5.4.3水泥基渗透结晶型防水材料应符合现行国家标准《水泥基渗

透结晶型防水材料》GB18445的有关规定。

14

6设计

6.1一般规定

6.1.1装配式综合管廊应在综合评价综合管廊的目的、周边环境、

施工条件和经济性等因素后确定构造形式。

6.1.2装配式综合管廊纵向节段的长度应根据节段吊装、运输等施

工过程的限制条件综合确定。

6.1.3装配式综合管廊管段的连接应确保构造上的安全性和防水效

果。

6.1.4装配式综合管廊的构件应设置接头。

6.1.5装配式综合管廊的连接部位宜设置在结构受力较小的部位，

具体连接方式应符合现行行业标准《装配式混凝土结构技术规程》

JGJ1的规定。

6.1.6装配式综合管廊的结构安全等级应为一级，结构中各类构件

的安全等级宜与整个结构的安全等级相同。

6.1.7装配式综合管廊构件节点及接缝处后浇混凝土强度等级不应

低于预制构件的混凝土强度等级。

6.1.8装配式综合管廊结构应根据设计使用年限和环境类别进行耐

久性设计，并应符合现行国家标准《混凝土结构耐久性设计规范》

GB/T50476的有关规定。

6.2作用及作用组合

6.2.1装配式综合管廊结构上的作用，按性质可分为永久作用和可

变作用。

6.2.2结构设计时，对不同的作用应采用不同的代表值。永久作用

15

应采用标准值作为代表值;可变作用应根据设计要求采用标准值、

组合值或准永久值作为代表值。作用的标准值应为设计采用的基本

代表值。

6.2.3当结构承受两种或两种以上可变作用时，在承载力极限状态

设计或正常使用极限状态按短期效应标准值设计时，对可变作用应

取标准值和组合值作为代表值。

6.2.4当正常使用极限状态按长期效应准永久组合设计时，对可变

作用应采用准永久值作为代表值。

6.2.5装配式综合管廊结构上的作用，应符合现行国家标准《建筑

结构荷载规范》GB50009、《建筑抗震设计规范》GB50011的有关

规定，并应考虑结构内各种管线运行时所产生的作用。

6.2.6预应力综合管廊结构上的预应力标准值，应为预应力钢筋的

张拉控制应力值扣除各项预应力损失后的有效预应力值。张拉控制

应力值应符合现行国家标准《混凝土结构设计规范》GB50010的

有关规定。

6.2.7制作、运输、堆放、安装等短暂状况下的预制构件验算，应

符合现行国家标准《混凝土结构工程施工规范》GB50666的有关

规定。

6.2.8预制构件在翻转、运输、吊运、安装等短暂设计状况下的施

工验算，应将构件自重标准值乘以动力系数后作为等效静力荷载标

准值。构件运输、吊运时，动力系数宜取1.5；构件翻转及安装过

程中就位、临时固定时，动力系数可取1.2。

6.2.9预制构件进行脱模验算时，等效静力荷载标准值应取构件自

重标准值乘以动力系数与脱模吸附力之和，且不宜小于构件自重标

准值的1.5倍。动力系数与脱模吸附力应符合下列规定：

1动力系数不宜小于1.2；

2脱模吸附力应根据构件和模具的实际状况取用，且不宜小于

1.5kN/㎡。

16

6.3结构分析

6.3.1装配式综合管廊结构可采用与现浇混凝土结构相同的方法进

行结构分析，地震设计状况下宜对现浇抗侧力在地震作用下的弯矩

和剪力进行适当放大。

6.3.2装配式综合管廊结构承载能力极限状态及正常使用极限状态

的作用效应可采用弹性分析法。

6.3.3装配式综合管廊结构上宜采用预应力筋连接接头、螺栓连接

接头或承插式接头。当有可靠依据时，也可采用其它能够保证装配

式综合管廊结构安全性、适用性和耐久性的接头构造。

6.3.4仅带纵向接缝接头的装配式综合管廊结构的截面内力计算模

型宜采用与现浇混凝土综合管廊结构相同的闭合框架模型。

6.3.5带纵、横向接缝接头的装配式综合管廊的截面内力计算模型

应考虑接缝接头的影响，接缝接头影响宜采用K－ξ法（旋转弹簧

－ξ法）计算，构件的截面内力分配按下式计算：

M=Kθ（6.3.5-1）

Mj=（1-ξ）M，Nj=N（6.3.5-2）

Mz=（1+ξ）M，Nz=N（6.3.5-3）

式中：

K——旋转弹簧常数，25000kNm/rad≤K≤50000/kNm/rad；

M——按照旋转弹簧模型计算得到的带纵、横向接缝接头的装

配式综合管廊截面内各构件的弯矩设计值（kN·m）；

Mj——装配式综合管廊节段横向接缝接头处弯矩设计值

（kN·m）；

Mz——装配式综合管廊节段整浇部位弯矩设计值（kN·m）；

N——按照旋转弹簧模型计算得到的带纵、横向接缝接头的

预制拼装综合管廊截面内各构件的轴力设计值（kN）；

Nj——装配式综合管廊节段横向接缝接头处轴力设计值

（kN）；

17

Nz——装配式综合管廊节段整浇部位轴力设计值（kN·m）；

θ——装配式综合管廊接缝相对转角（rad）；

ξ——接缝接头弯矩影响系数。当采用拼装时取ξ=0，应采用

横向错缝拼装时取0.3<ξ<0.6。

K、ξ的取值受接缝构造、拼装方式和拼装预应力大小等多方

面因素影响，一般情况下应通过试验确定。

6.3.6带纵、横向接缝接头的装配式综合管廊结构应按荷载效应的

标准组合，并应考虑长期作用影响对接缝接头的外缘张开量进行验

算，且应符合下式要求：

△=Mk/K.h≤△max(6.3.6)

式中：

△—装配式综合管廊接缝外缘张开量(mm);

△max—接缝外缘最大张开量限值，一般取2mm;
