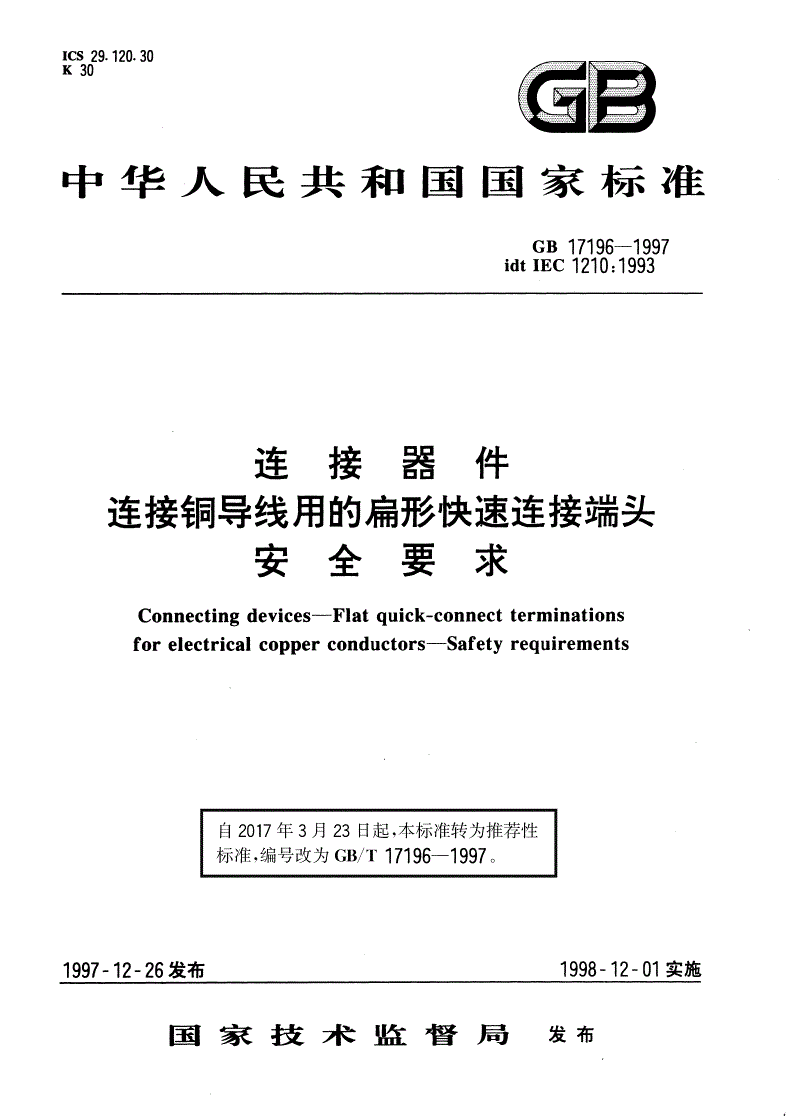

GB/T 17196-1997 连接器件 连接铜导线用的扁形快速连接端头 安全要求

PAGE

FORMTEXTICS29.120.30

FORMTEXTK30

GB17196－1997

idtIEC1210:1993

连接器件

连接铜导线用的扁形快速连接端头

安全要求

Connectingdevices―Flatquick-connectterminations

forelectricalcopperconductors―Safetyrequirements

1997-12-26布发

1998-12-01实施

PAGEIII

GB17196―1997

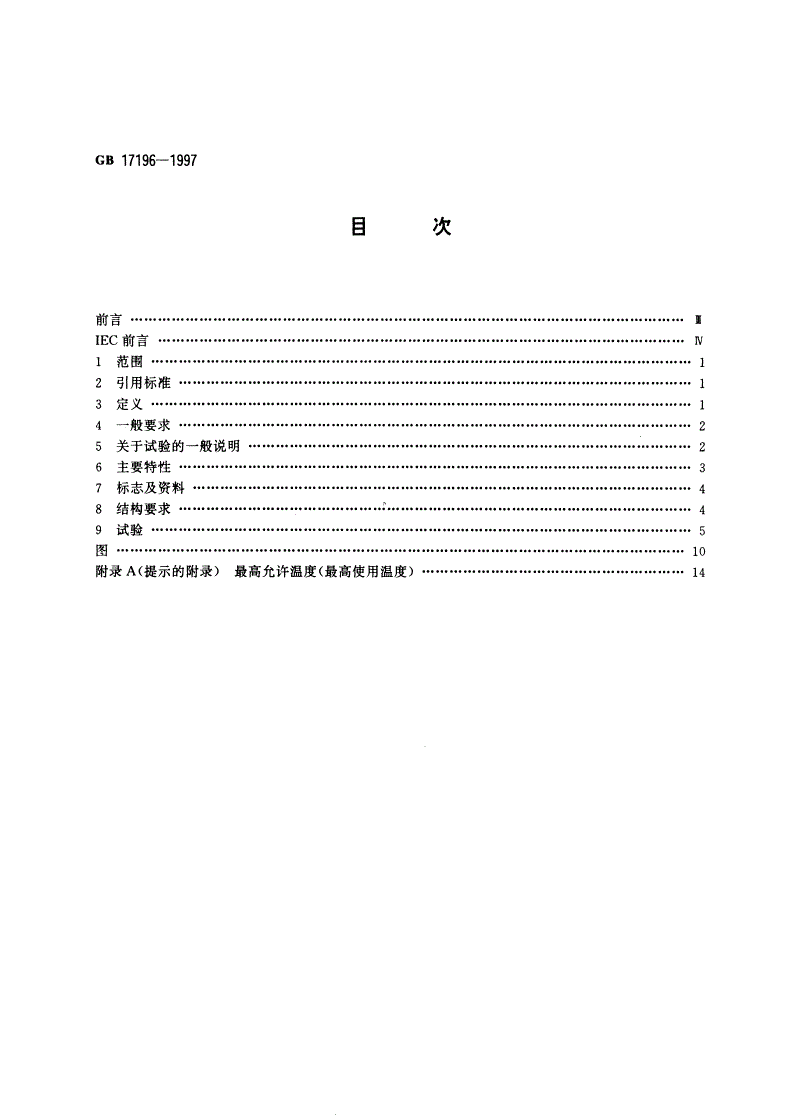

目次

前言……………………………Ⅱ

IEC前言………………………Ⅲ

范围………………………1

引用标准…………………1

定义………………………1

一般要求…………………2

关于试验的一般说明……………………2

主要特性…………………3

标志及资料………………3

结构要求…………………4

试验………………………5

图………………10

附录A（提示的附录）最高允许温度（最高使用温度）…………………14

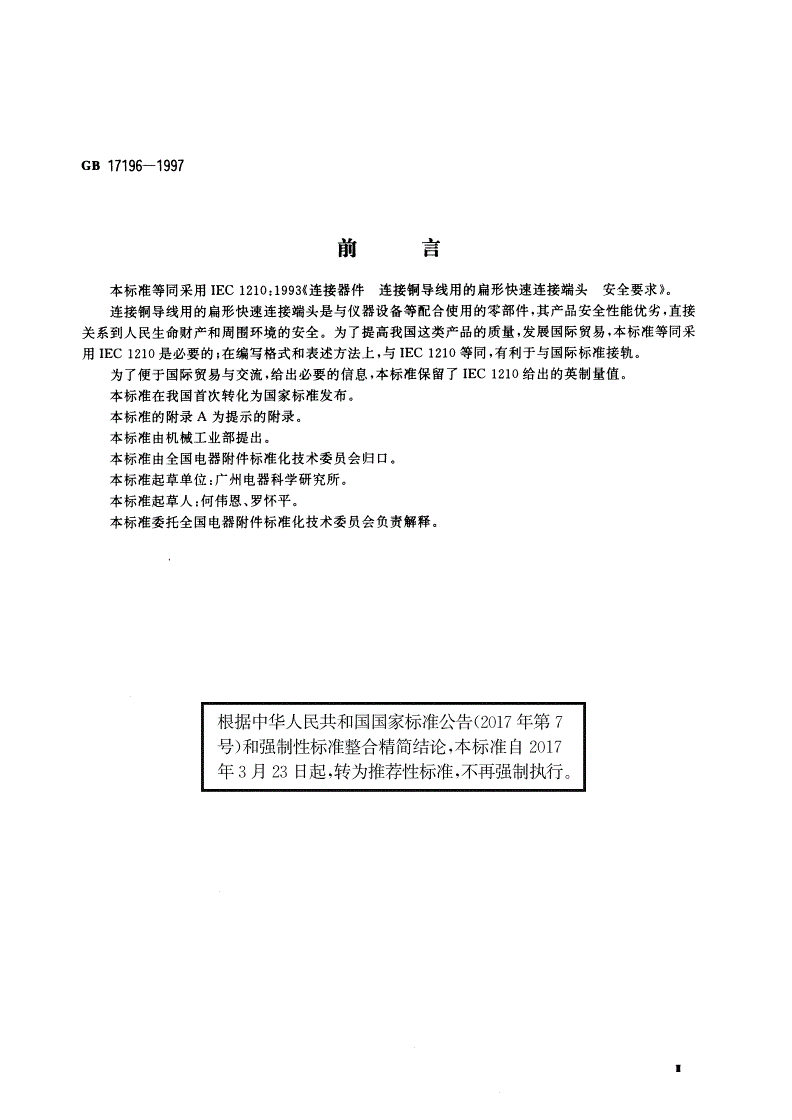

前言

GB17196―1997

本标准等同采用IEC1210：1993《连接器件连接铜导线用的扁形快速连接端头安全要求》。

连接铜导线用的扁形快速连接端头是与仪器设备等配合使用的零部件，其产品安全性能优劣，直接关系到人民生命财产和周围环境的安全。为了提高我国这类产品的质量，发展国际贸易，本标准等同采用IEC1210是必要的；在编写络式和表术方法上，与IEC1210等同，有利于国际标准接轨。

为了便于国际贸易与交流，给出必要的信息，本标准保留了IEC1210给出的英制量值。

本标准在我国首次转化为国家标准发布。

本标准的附录A为提示的附录。

本标准由机械工业部提出。

本标准由全国电器附件标准化技术委员会归口。

本标准起草单位：广州电器科学研究所。

本标准起草人：何伟恩、罗怀平。

本标准委托全国电器附件标准化技术委员会负责解释。

GB17196―1997

FORMTEXTIEC前言

国际标准IEC1210由IEC（国际电工委员会）TC23（电器附件技术委员会）的SC23F（连接器件分技术委员会）编制。

本标准以下列文件为依据：

DIS（国际标准草案）文件

表决报告

DIS的修改件

表决报告

23F（中央办公室）34

23F（中央办公室）47

23F（中央办公室）49

23F（中央办公室）50

本标准表决的详情，见上表所列的表决报告。

附录A仅供参考。

GB17196-1997

PAGE3

PAGE1

FORMTEXT中华人民共和国国家标准

GB17196―1997

连接器件

连接铜导线用的扁形快速连接端头

安全要求

idtIEC1210:1993

Connectingdevices―Flatquick-connectterminations

forelectricalcopperconductors―Safetyrequirements

国家技术监督局1997-12-26批准

1998-12-01实施

1范围

本标准适用于扁形快速连接端头，这种端头由一个插片和一个与之配套的插套组成，是作为设备或元件的装入式部件或整体式部件，或作为独立单元，用以按制造厂的说明，在电气上连接铜导线的，其插片标称宽度为2.8mm、4.8mm、6.3mm或9.5mm（0.110in、0.187in、0.250in或0.375in）。

其所连接的铜导线可以是横截面积不6mm2（AWG线规号码不小于10）的软导线或硬的绞股导线，亦可以是横截面积不超过2.5mm2（AWG线规号码不小于14）的硬的单芯导线。

这些端头的交流额定电压不超过1000V，频率不超过1000Hz，或其直流额定电压不超过1500V；其温度限值符合本标准范围内所用材料的规定。

对绝缘的插片和插套的要求正在考虑中。

注1：必要时，可将本标准的端头用于连接除铝导线之外其他导线。

注2：为了安全，建议不要将非本标准范围内的扁形快速连接端头与本标准范围内的互换。

注3：本标准不适用于带有正向锁定机构的插套。

注4：本标准范围内的扁形快速连接端头不是靠拉动电缆来断开连接的端头。

本标准不适用于数据电路和信号电路用的扁形快速连接端头。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB2421——89电子电工产品基本环境试验规程总则（eqvIEC68-1:1988）

GB9797——88金属覆盖层镍＋铬和铜＋镍＋铬电镀层（neqISO1456:1988）

GB9799——88金属覆盖层钢铁上的锌电镀层（neqISO2081:1986）

IEC760：1989扁形快速连接端头

ISO2093：1986锡电镀层——技术要求和试验方法

3定义

本标准采用下列定义

3.1扁形快速连接端头flatquick-connecttermination

由一个插片和一个使用工具或不用工具来插入和拔出的插套组成的电气连接件。

3.2插片maletab

快速连接端头中与插套插合的部分。

3.3试验插片maletesttab

专为对取自生产线的插套进行机械试验而以特定材料按过盈配合公差制成的没有镀层的插片。

注：在大多数情况下，取自生产线的插片，不论是否有镀层，均可代替试验插片。

3.4插套femaleconnector

扁形快速连接端头中被推接到插片上的部分。

3.5锁扣detent

插片中与插套上的隆起部位相插合，从而对与之配对的部分起锁定作用的凹坑（陷窝）功孔。

3.6最高允许温度（最高使用温度）maximumpermissibletemperature(maximumservicetemperature)

允许快速连接端头在正常使用时因环境温度、感应热及插套本身引起的热等而达到的最高温度。

4一般要求

扁形快速连接端头的设计和制造应使其在正常使用时，性能可靠，对使用者及周围环境没有危险。

是否合格，进行全部规定的试验检查。

5关于试验的一般说明

5.1本标准规定的试验均为型式试验。

5.2试样应按交货状态并按正常使用要求连接好后，在20℃±5℃的环境温度下进行试验，另有规定者除外。

如有怀疑（例如，在测试实验室之间，或制造厂与测试实验室之间意见分歧时），按GB2421的规定进行实验，

5.3如果送交试样时，试样没有装配导线，应按制造厂说明书的规定，用适当的工具将导线连接到相关部件。

5.4试验应按表1规定的顺序在每组试样上进行。试样为7.2e项所述插片和插套的最严酷组合试样。

表1试验顺序及试样组

试样组

每组的新试样数目

标准的章条

试验顺序

插片

插套

A

12

（6个双头插片）

24

8.2

9.3

9.4

9.5

尺寸测量

温升试验

周期性载流试验

高温试验

B

10

（试验插片）

10

8.2

9.1

9.6

尺寸测量

插入力和拔出力试验

压接部分的抗拉强度试验

C

（带组插片）

10

8.2

9.6

尺寸测量

压接部分的抗拉强度试验

D

（整体式插片和插套）

12

12

8.2

9.2

尺寸测量

机械过载力试验

E

（整体式插套）

12

（试验插片）

12

8.2

9.1

9.2

尺寸测量

插入力和拔出力试验

机械过载力试验

6主要特性

6.1扁形快速连接端头按插片标称宽度分组。

本标准范围内的端头包括下列各组：

——2.8mm（0.110in)系列；

——4.8mm（0.187in)系列；

——6.3mm（0.250in)系列；

——9.5mm（0.375in)系列。

插片和插套的尺寸应符合表10-1和表10-2及图1～图5的规定。

注：只要不影响规定尺寸，又符合试验要求，端头各部分的形状可与本标准图示的形状不同，例如：可以有波纹

插片、折叠插片等。

6.2导线的优选横截面积应为0.5mm2、0.75mm2、1.0mm2、1.5mm2、2.5mm2、4.0mm2和6.0mm2，或为相应的AWG线规，见表2。

表2导线横截面积mm2与北美国家所用

AWG线规的关系

导线横截面积

mm2

AWG

线规号码

约等于公制横截面积，mm2

0.5

0.75

1.0

1.5

2.5

4.0

6.0

20

18

—

16

14

12

10

0.5

0.8

—

1.3

2.1

3.3

5.3

6.3所接导线的横截面积与插片的标称宽度之间的优选关系见表3。

表3导线与插片之间的关系

导线横截面积

mm2

插片标称宽度

mm

in

0.5

0.75

1.0

1.5

2.5

4.0

6.0

2.8/4.8/6.3

2.8/4.8/6.3

2.8/4.8/6.3

4.8/6.3

4.8/6.3

6.3/9.5

6.3/9.5

0.110/0.187/0.250
