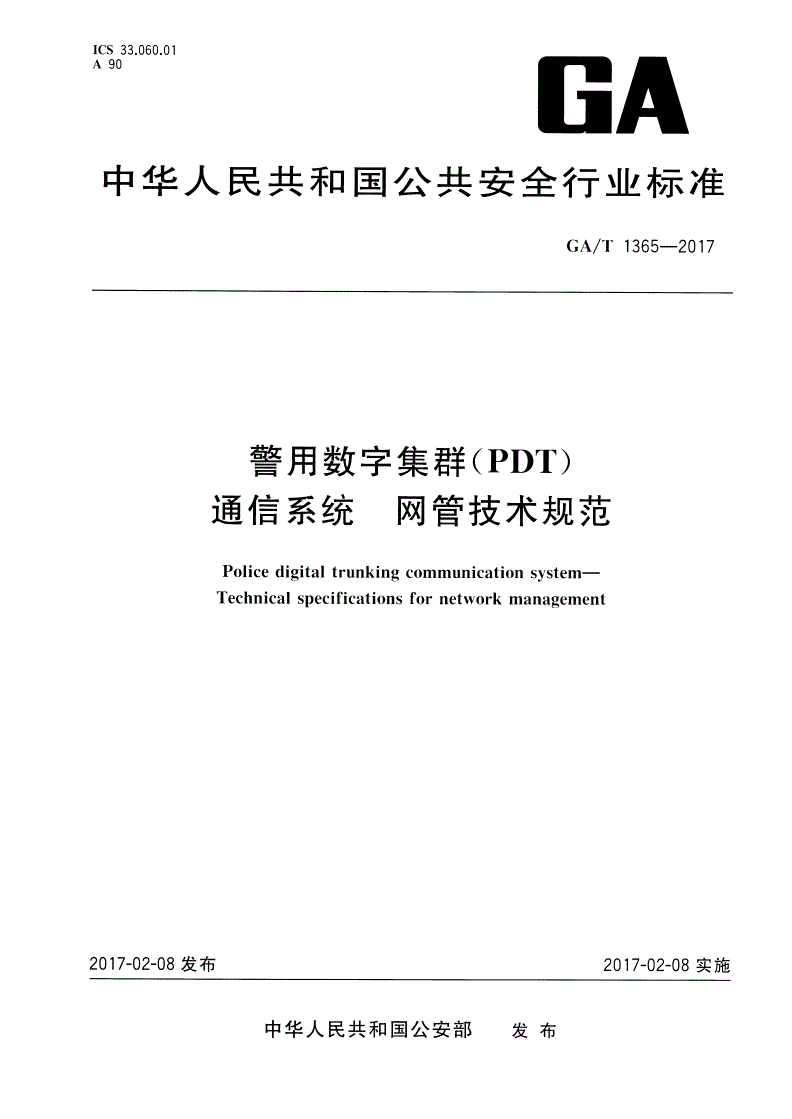

GA/T 1365-2017 警用数字集群(PDT)通信系统 网管技术规范

ICS33.060.01

A90

中华人民共和国公共安全行业标准

/—

GAT13652017

警用数字集群()

PDT

通信系统网管技术规范

ㅤㅤㅤㅤ

Policediitaltrunkincommunicationsstem—

ggy

Technicalsecificationsfornetworkmanaement

pg

2017-02-08发布2017-02-08实施

中华人民共和国公安部发布

/—

GAT13652017

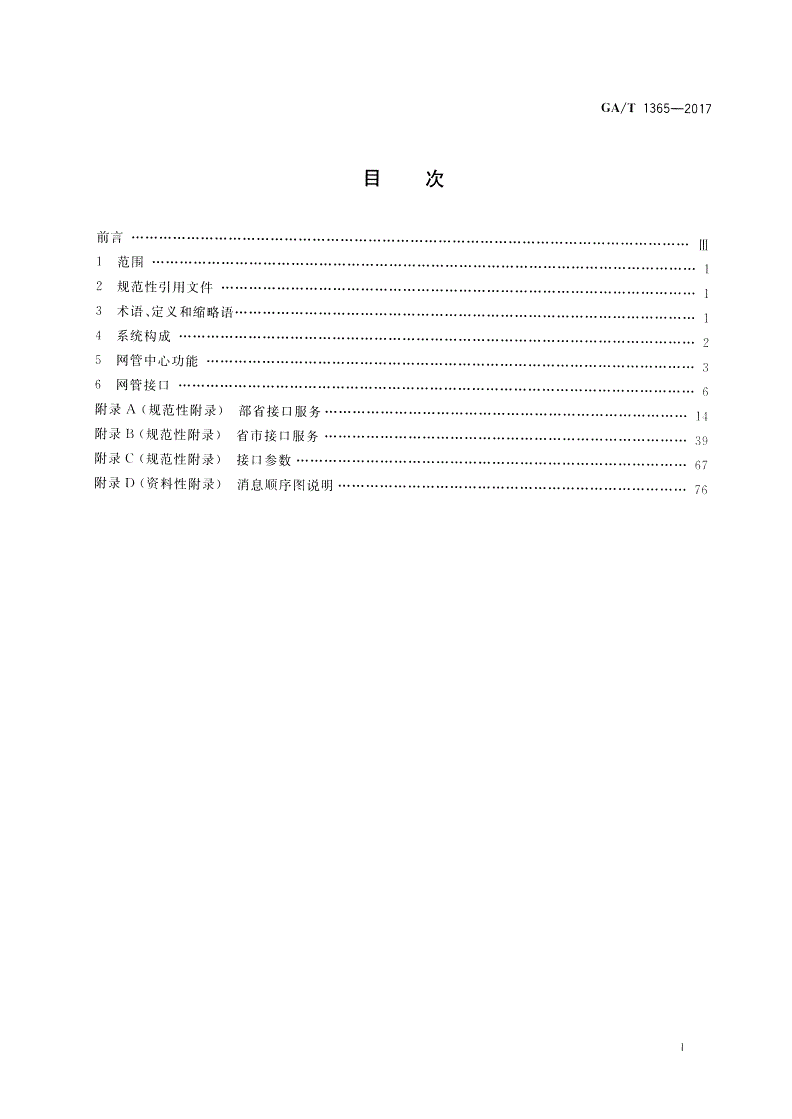

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

、

3术语定义和缩略语………………………1

4系统构成…………………2

5网管中心功能……………3

6网管接口…………………6

()……………………

附录A规范性附录部省接口服务14

()……………………

附录B规范性附录省市接口服务39

()…………

附录C规范性附录接口参数67

()…………………

附录D资料性附录消息顺序图说明76

ㅤㅤㅤㅤ

Ⅰ

/—

GAT13652017

警用数字集群()

PDT

通信系统网管技术规范

1范围

、,、

本标准规定了警用数字集群通信系统网络管理的系统构成功能和技术要求及部省接口省市

接口。

、。

本标准适用于警用数字集群通信系统网络管理的规划设计和建设

2规范性引用文件

。,

下列文件对于本标准的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注明日期的引用文件其最新版本包括所有修改单适用于本文件

信息技术中文编码字符集

GB18030

/警用数字集群()通信系统总体技术规范

GAT1056PDT

/警用数字集群()通信系统安全技术规范

GAT1059PDT

/警用数字集群()通信系统互联技术规范

GAT1364PDT

IETFRFC2616超文本传输协议

ㅤㅤㅤㅤ

IETFRFC2818基于传输层安全协议的超文本传输协议

IETFRFC4627应用于Java脚本对象符号的son媒体类型

j

::

建议版本第部分消息传递框架

W3CSOAP1.21

建议::

W3C服务描述语言版本第部分核心语言

Web2.01

:

WS-I概要基本概要1.2版本

、

3术语定义和缩略语

3.1术语和定义

下列术语和定义适用于本文件。

3.1.1

网络管理networkmanaement

g

、、,。

用于规划监督控制网络资源的使用和网络的各种活动以使网络的性能达到最优

3.1.2

网管中心networkmanaementcenter

g

执行网络管理和控制任务的系统。

3.1.3

用户实名制real-nameolic

py

用户账户与使用者真实信息的绑定。

3.1.4

呼损callloss

因信道忙而导致的呼叫失败。

1

/—

GAT13652017

3.2缩略语

/。,/

GAT1056界定的以及下列缩略语适用于本文件为了便于使用以下重复列出了GAT1056

中的某些缩略语。

ESNElectronicSerialNumber电子序列号

HTTPHerTextTransortProtocol超文本传输协议

ypp

HTTPSHertextTransferProtocoloverSecureSocketLaer安全的超文本传输协议

ypy

JSONJavaScritObectNotationJavaScrit对象符号

pjp

NMSNetworkManaementSstem网络管理系统

gy

SOAPSimleObectAccessProtocol简单对象访问协议

pj

TSTrunkinStation集群基站

g

URLUniformResourceLocator统一资源定位符

WSDLWebServiceDefinitionLanguaeWeb服务定义语言

g

4系统构成

4.1体系结构

,。

警用数字集群的网络管理系统采用三级网络管理结构见图1

ㅤㅤㅤㅤ

图1网管系统体系结构

、。

由上至下分别是部级网管中心省级网管中心和地市级网管中心

4.2网管中心分类

网管中心分为以下三种:

———(、);

地市级网管中心含省级公安厅局本级网管中心负责管理本地的警用数字集群通信系统

———省级网管中心负责管理省级行政区域内的各地市级网管中心;

———部级网管中心负责管理各省级网管中心。

4.3网管接口分类

网管接口分为以下两种:

———,;

部省接口是部级网管中心与省级网管中心之间的接口

2

/—

GAT13652017

———,。

省市接口是省级网管中心与地市级网管中心之间的接口

5网管中心功能

5.1功能描述

5.1.1用户管理

用户管理应包括对用户使用系统资源权限的管理和配置的以下内容:

)账户管理:

a

)、/;

1移动台调度台开户销户

)、、;

2移动台遥晕复活遥毙

)通话组成员管理;

3

)动态重组。

4

)呼叫权限管理;

b

)漫游权限管理:

c

)通话组有效区域管理;

1

)移动台漫游权限管理。

2

)用户实名制数据管理。

d

5.1.2设备管理

、:

设备管理应包括对系统内设备的信息统计参数配置和数据维护的以下内容

)配置管理:ㅤㅤㅤㅤ

a

)系统设备参数配置;

1

)、。

2系统设备配置文件的存储对比及恢复

)设备维护:

b

)移动台空口写频;

1

)基站设备远程软件升级;

2

),/。

3系统设备的域名管理见GAT1364的规定

)设备信息统计与处理:

c

)系统信息统计与处理:

1

———设备制造厂家;

———交换中心数量;

———基站数量。

)基站信息统计与处理:

2

———();

基站位置含卫星定位数据

———、、;

载频数量频点功率

———、、;

天线数量天线高度类型

———(、/、/);

机房供电自有租用有无人值守等

———(/、)。

链路E1IP带宽

)移动台数量统计与处理;

3

)移动台信息统计与处理:

4

———制造厂家;

———型号;

3

/—

GAT13652017

———购置时间;

———其他应统计的信息。

)频率使用统计与处理:

5

———频率分组;

———频点;

———复用次数;

———受干扰时间比例统计。

5.1.3性能管理

,:

通过对以下性能数据的统计和分析网管中心应为系统优化提供依据

)。:

a话务量统计和分析支持下列单项及多项组合的统计分析

)按基站统计话务量;

1

)按时段统计话务量;

2

)按通话组统计话务量;

3

)(、、)。

4按呼叫类型单呼组呼数据统计话务量

)。:

b呼损统计和分析支持下列单项及多项组合的统计分析

)按基站统计呼损;

1

)按时段统计呼损;

2

)按通话组统计呼损;

3

)(、、)。

4按呼叫类型单呼组呼数据统计呼损

)在线用户数量统计和分析。

c

ㅤㅤㅤㅤ

5.1.4告警管理

,,,:

告警管理应包括监控运行状况采集告警信息协助故障定位保证系统正常运行的以下内容

)运行状态监控:

a

)基站设备与交换中心设备运行状态监控:

1

———在线状态;

———告警状态。

2)基站信道占用比例监控;

)交换中心在线状态的监控;

3

)链路质量监控:

4

———抖动;

———时延;

———丢包率。

)告警的通知和处理:

b

)告警通知;

1

)告警定位;

2

)告警显示;

3

)告警清除。

4

)告警数据的记录和查询:

c

)告警信息记录;

1

)告警信息统计;

2

)告警信息查询。

3

4

/—

GAT13652017

)告警分析。

d

5.1.5安全管理

,:

为保障网管系统安全安全管理应采取以下措施

)数据库备份:

a

)用户数据库的备份存储;

1

)设备配置数据库的备份存储。

2

)网管人员的账号管理;

b

)日志管理:

c

)网络运行日志数据的实时存储;

1

)网络运行日志数据的统计;

2

)网管操作日志数据的实时存储;

3

)网管操作日志数据的统计。

4

5.2功能要求

各级网管中心的网管功能应符合表的规定。

1

表1网管系统功能要求

序号网管功能地市级网管中心省级网管中心部级网管中心

1账户管理●——

●

ㅤㅤㅤㅤ

2呼叫权限管理——

用户管理

3漫游权限管理●●●

4用户实名制数据管理●——

5配置管理●——

6设备管理设备维护●——

7设备信息统计与处理●●●

8话务量统计分析●●●

9性能管理呼损统计分析●●●

10在线用户数量统计分析●●●

11告警管理设备运行状态监控●——

12告警通知和处理●●—

13告警管理告警数据的记录和查询●●●

14告警统计数据分析●●●

15数据库备份—●—

16安全管理网管账号管理●●●

17日志管理●●●

:●;—。

注表示必选功能表示不作要求

5

/—

GAT13652017

6网管接口

6.1接口描述

,,

网管接口用于两级网管中心之间的数据传输包括下级网管中心向上级网管中心上报各类数据以

及上级网管中心向下级网管中心下发配置或查询指令。

,,

网管接口采用基于协议的服务调用方式实现包括在上的绑定以及

SOAPWebWSDLSOAP

在上的传输。

SOAPHTTP

6.2接口要求

6.2.1接口协议要求

协议版本要求

网管接口应采用以下协议版本:

———,::;

兼容见W3C建议服务描述语言版本第部分核心语言

WSDLV2.0Web2.01

———,::;

兼容见W3C建议版本第部分消息传递框架

SOAPV1.2SOAP1.21

———,。

HTTPV1.1见IETFRFC2616

安全要求

,,。

网管接口应支持HTTPS协议提供身份验证与加密通信功能见IETFRFC2818

ㅤㅤㅤㅤ

编码要求

HTTP及其附件的字符编码应符合GB18030。

消息格式要求

,。

接口消息应为JSON格式见IETFRFC4627

6.2.2接口服务要求

命名空间

“://[]/[]”,“://[]/[]”。

命名空间应为htt域名服务名称有安全要求时为htts域名服务名称

pp

:[]。

注其中内的内容将在实际调用中被具体名称替换

调用方法

,“[]/[]”。

接口服务调用时URL应为命名空间接口操作名称

:[]。

注其中内的内容将在实际调用中被具体名称替换

示例:

“”()“”

内蒙古自治区某地市级网管中心调用省级网管中心告警上报服务AlmReortService的告警统计上报操作

p

(),:“:////”。

almStatReort服务调用URL为httAlmReortServicealmStatReort

pppgpp

自定义参数要求

接口服务的自定义参数设置应符合以下要求:

)整数类型()为位;

aint32

6

/—

GAT13652017

)(),;

b字符串类型string不超过256个字节

)(),;

c长字符串类型lonstrin不超过1024个字节

gg

)(),“::”,“”

d时间数据类型time格式为YYYY-MM-DDhhmmss的字符串其中YYYY为代表年

份的四位数字、“”为代表月份的两位数字、“”为代表日期的两位数字、“”为代表小时

MMDDhh

的两位数字、“”为代表分钟的两位数字、“”为代表秒数的两位数字;

mmss

)(),(“”)。

e字符串的参数值Value应具备JSON标签可以为空

参数属性说明

接口服务的参数包括以下种属性:

3

———表示必须的();

MMandator

y

———表示可选的();

OOtional

p

———表示如果条件具备则应存在()。

CConditional

接口服务定义

部省接口服务的规定见附录A。

省市接口服务的规定见附录B。

6.2.3接口服务调用

调用流程说明

接口服务调用过程中的参数设置要求见附录C。

ㅤㅤㅤㅤ,。

接口服务调用的操作流程采用消息顺序图描述消息顺序图的说明参见附录D

调用测试操作流程

,()

在使用服务端系统提供的服务之前客户端系统可通过调用测试操作isAlive判断服务端系统服

,,。

务是否已经部署完毕以确定所调用的其他方法当前是否可以正常工作见图2

图调用测试操作流程

2

任务定制操作流程

,、

上级网管中心通过taskDistribute操作向下级网管中心进行任务定制包括故障任务性能指标任

、、,。

务和拓扑任务的创建修改同步以及删除见图3

7

/—

GAT13652017

图任务定制操作流程

3

任务状态变更操作流程

(),。

上级网管中心通过taskChane操作暂停或恢复下级网管中心中已存在的任务见图4

g

ㅤㅤㅤㅤ

图任务状态变更操作流程

4

任务同步操作流程

,。

下级网管中心可通过taskSnc操作发起任务同步请求见图5

y

8

/—

GAT13652017

图任务同步操作流程

5

配置及查询操作流程

,

上级网管中心通过配置或查询操作向下级网管中心发送配置或查询指令下级网管向上级网管返

,。

回相应数据见图6

ㅤㅤㅤㅤ

:、、、。

注图中XxxReuestXxxResonseXxxFault分别代表某个具体配置或查询操作的请求正常和异常响应

qp

图6配置及查询操作流程

拓扑数据上报操作流程

。

上级网管中心通过任务定制操作预先向下级网管中心定制了拓扑任务在满足拓扑上报的条件

,,,

下下级网管中心调用上级网管的的操作将拓扑数据上报到上级网管

ReortToServicetoReort

pppp

见图7。

9

/—

GAT13652017

图7拓扑数据上报操作流程

性能数据上报操作流程

。

上级网管中心通过任务定制操作预先向下级网管中心定制了性能任务在满足性能上报的条件

,,,

下下级网管中心调用上级网管的的操作将性能数据上报到上级网管

ReortPefServiceefReort

ppp

见图8。

ㅤㅤㅤㅤ

图性能数据上报操作流程

8

告警统计数据上报操作流程

。

上级网管中心通过任务定制操作预先向下级网管中心定制了告警统计任务在满足告警统计上报

,,

的条件下下级网管中心调用上级网管的的操作将告警统计数据

ReortAlarmServicealmStatReort

pp

,。

上报到上级网管见图9

10

/—

GAT13652017

图告警统计数据上报操作流程

9

0定制任务数据上报操作流程

。,,

定制任务数据上报流程见图10上级网管向下级网管定制数据上报任务如果定制成功下级网

。,;

管按照任务的属性上报数据在数据上报开始前下级网管宜向上级网管发送任务上报开始通知任务

,。

结束时下级网管宜向上级网管发送任务完毕通知

ㅤㅤㅤㅤ

11

/—

GAT13652017

ㅤㅤㅤㅤ

图10定制任务数据上报操作流程

1补报操作流程

,

若由于网络原因或其他原因导致指标数据在规定的时间内没能完整传输到上级网管上级网管中

心和下级网管中心通过以下两种方式之一补报:

———,,

上级网管中心向下级网管中心下发补报任务下级网管中心根据补报任务的内容上报数据见

图11;

———。、。

下级网管中心发起补报请求请求中携带补报内容原因等信息上级网管根据需求下发补

,,。

报任务下级网管中心根据补报任务的内容上报数据见图12

12

/—

GAT13652017

图11补报任务操作流程

ㅤㅤㅤㅤ

图12任务补报请求操作流程

13

/—

GAT13652017

附录

A

()

规范性附录

部省接口服务

A.1
