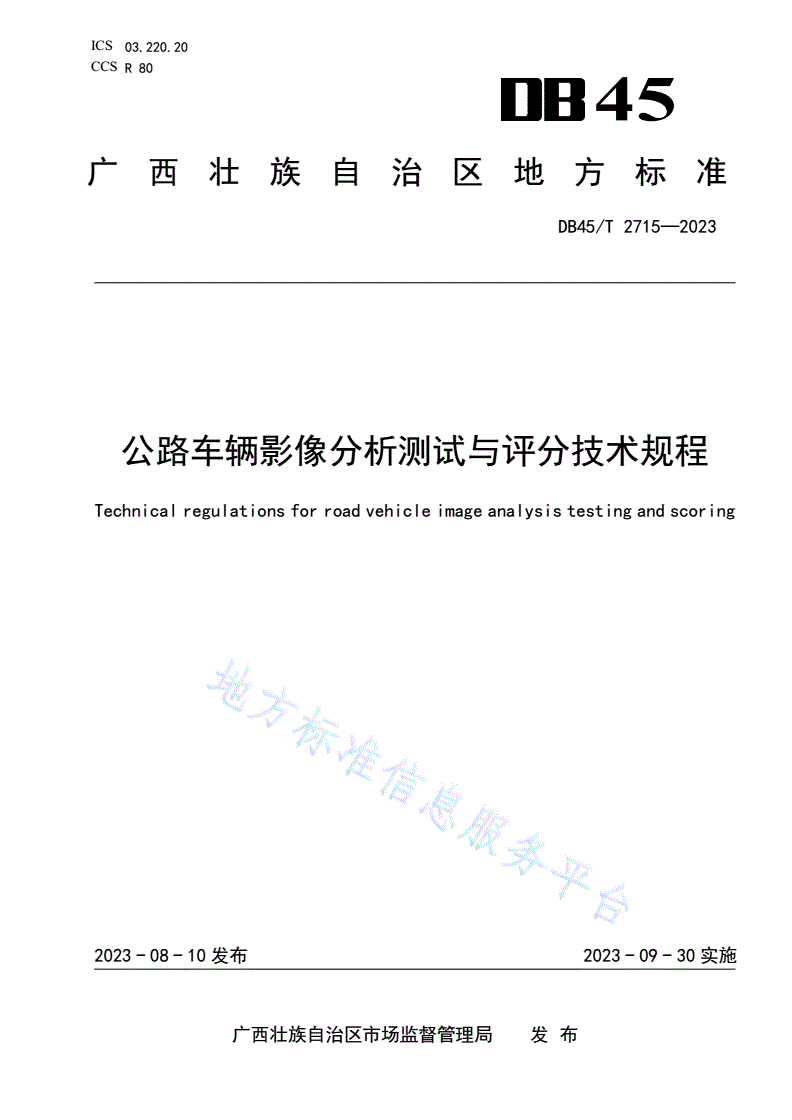

ICS03.220.20

CCSR80

45

广西壮族自治区地方标准

DB45/T2715—2023

公路车辆影像分析测试与评分技术规程

Technicalregulationsforroadvehicleimageanalysistestingandscoring

2023-08-10发布2023-09-30实施

广西壮族自治区市场监督管理局发布

DB45/T2715—2023

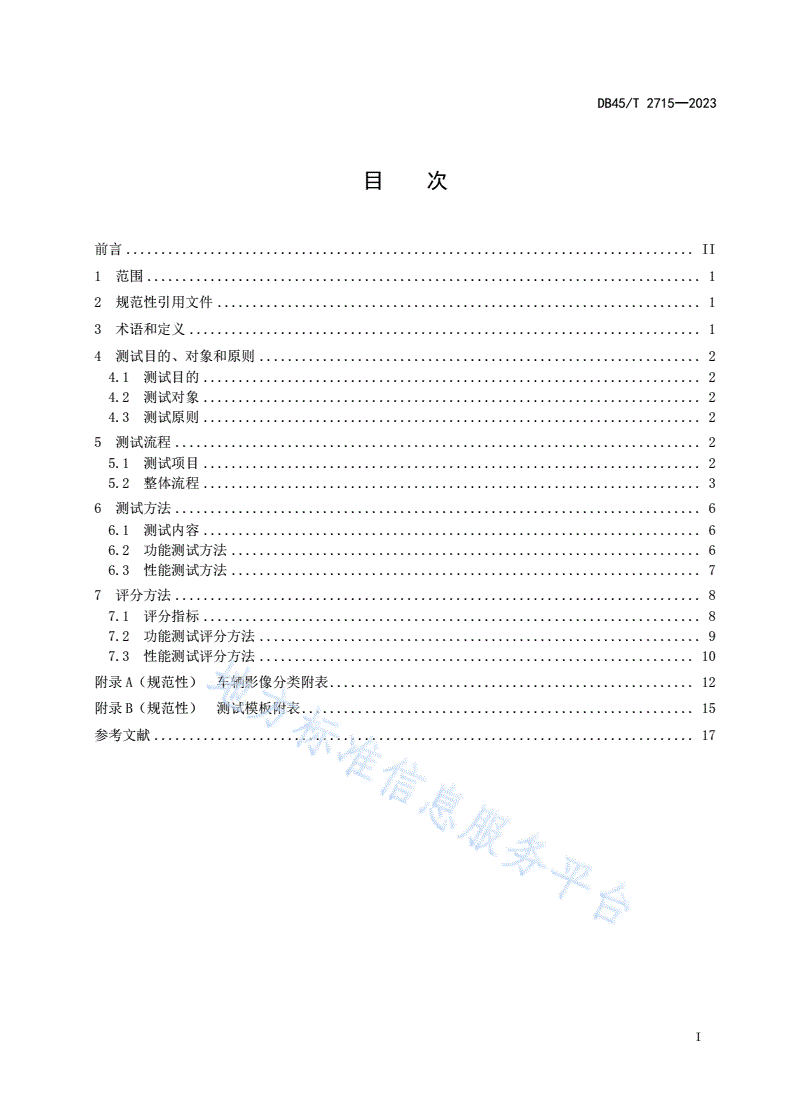

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4测试目的、对象和原则...............................................................2

4.1测试目的.......................................................................2

4.2测试对象.......................................................................2

4.3测试原则.......................................................................2

5测试流程...........................................................................2

5.1测试项目.......................................................................2

5.2整体流程.......................................................................3

6测试方法...........................................................................6

6.1测试内容.......................................................................6

6.2功能测试方法...................................................................6

6.3性能测试方法...................................................................7

7评分方法...........................................................................8

7.1评分指标.......................................................................8

7.2功能测试评分方法...............................................................9

7.3性能测试评分方法..............................................................10

附录A（规范性）车辆影像分类附表....................................................12

附录B（规范性）测试模板附表........................................................15

参考文献.............................................................................17

I

DB45/T2715—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由广西壮族自治区交通运输厅提出并宣贯。

本文件由广西交通运输标准化技术委员会归口。

本文件起草单位：广西交科集团有限公司。

本文件主要起草人：陈静、马高琳、陆璐、刘彬、梁杏、龙思颖、唐文娟、王玲容、兰良、陈鸷翱、

梁莫柱、韦科宇、李秀琼、陈海军。

II

DB45/T2715—2023

公路车辆影像分析测试与评分技术规程

1范围

本文件界定了公路车辆影像分析测试与评分技术的术语和定义，规定了公路车辆影像分析测试项目、

测试对象、测试原则、测试流程、测试方法和评分方法。

本文件适用于广西壮族自治区行政区域内公路机动车辆影像分析测试与评分工作。

2规范性引用文件

本文件没有规范性引用文件。

3术语和定义

下列术语和定义适用于本文件。

3.1

视频图像分析系统videoandimageanalysissystem

对视频和图像进行分析及处理，识别视频和图像的内容，提升视频和图像质量，快速发现和定位关

注信息的系统。

[来源：GA/T1399.1—2017，3.1.1]

3.2

车辆检测vehicledetection

对视频图像中的机动车辆及其位置进行辨识。

[来源：GA/T1399.1—2017，3.1.16，有修改]

3.3

车辆基本特征识别basiccharacteristicofvehiclerecognition

对视频图像中机动车辆的车牌号码、颜色、车辆类型等进行辨识。

[来源：GA/T1399.1—2017，3.1.17，有修改]

3.4

正检truepositive

视频或图像中出现应该被正确检测或分类的目标或事件，且视频图像分析系统输出正确的检测结果。

[来源：GB/T30147—2013，3.1.19]

3.5

误检falsepositive

视频或图像中未出现相应的目标或事件，但视频图像分析系统输出了检测结果。

[来源：GB/T30147—2013，3.1.20]

1

DB45/T2715—2023

3.6

漏检falsenegative

视频或图像中出现应该被检测的目标或事件，但视频图像分析系统未输出检测结果。

[来源：GB/T30147—2013，3.1.21]

4测试目的、对象和原则

4.1测试目的

确保测试结果对公路机动车辆影像分析系统、平台或算法给出客观定量的评价。

4.2测试对象

测试对象应包括具备公路机动车辆影像分析功能的系统、平台或算法。

4.3测试原则

4.3.1实用性

车辆影像分析测试方法应能够产生积极效果。

4.3.2公平性

车辆影像分析测试方法应通过指定规则和指标进行比较。

4.3.3公正性

在测试过程中，应以客观的科学的测试数据为依据。

4.3.4一致性

在不同的测试环境对同一被测对象进行测试时，其测试结果应保持一致。

5测试流程

5.1测试项目

5.1.1功能测试项目

功能测试应至少支持以下项目中的一种或几种：

a)车辆检测：对图像或视频中的车辆的位置用检测框标出，且能对视频中车辆位置进行跟踪；

b)车辆基本特征识别：对图像或视频中的车辆进行识别，包含车牌号码、车辆颜色、车辆类型，

车辆类型按附录A表A.4；

c)车辆数量分析：对图像或视频中的道路车流量、车辆类型分布统计；

d)车辆行为分析：对视频中车辆行为的分析，包含车辆交通事件中的停车、逆行、变线、倒车、

超速、抛洒物、碰撞、隧道火灾、隧道水灾，分类按附录A表A.1；

e)车辆行驶环境分析：对图像或视频中的车辆行驶环境识别，包含道路路面情况及天气情况，

分类按附录A表A.2和表A.3。

2

DB45/T2715—2023

5.1.2性能测试项目

性能测试应支持以下项目中的几种：

a)负载测试：评估被测对象在预期变化负载下的性能表现，具体见6.3.2.1；

b)压力测试：评估被测对象在指定容量负载下的性能表现，具体见6.3.2.2；

c)并发测试：评估被测对象在指定性能指标下的最大处理能力，具体见6.3.2.3。

5.2整体流程

5.2.1流程图

测试流程如图1所示。

图1测试流程图

3

DB45/T2715—2023

5.2.2测试申请

测试前，由测试需求方向测试机构提交测试申请。

5.2.3选取测试项目

由测试需求方选取测试项目。功能测试项目共5种，性能测试项目共3种，应符合5.1的一项或几项。

5.2.4申请审核

测试机构对测试需求方提交的测试申请进行审核。

5.2.5测试大纲

测试机构根据测试需求方所选取的测试项目，编写测试大纲。

5.2.6测试准备

5.2.6.1提供测试对象

由测试需求方向测试机构提供测试对象。

5.2.6.2数据源准备

5.2.6.2.1测试机构应根据测试项目匹配数据源，具体格式要求如下：

a)图像格式包括但不限于：

1)CIF（352×288）、4CIF（704×576）、D1（720×576）、720P（1280×720）、1080P

（1920×1080）等分辨率；

2)JPEG、JPEG2000、BMP、PNG等格式；

b)视频格式包括但不限于：

1)CIF（352×288）、4CIF（704×576）、D1（720×576）、720P（1280×720）、1080P（1920

×1080）等分辨率的视频；

2)PS、MP4、AVI、FLV等视频封装格式；

3)SVAC、H.264、H.265、MPEG-4等视频编码格式。

5.2.6.2.2数据源符合以下要求：

a)视频或图像应能识别出目标检测标的物；

b)视频或图像应包含不同光照及气象条件下的拍照条件，如白天、黑夜、雨雪雾天气条件下的

视频或图像；

c)视频应包含车辆的整个运动流程；

d)车辆行驶环境应包含周边道路的视频图像信息；

e)数据规模应不少于5000张。

5.2.6.2.3测试机构应对数据源进行标注，标注内容如表1所示。

4

DB45/T2715—2023

表1数据源标注内容

序号测试项目数据类型标注内容

1车辆检测图像/视频车辆位置框

2车辆基本特征识别图像/视频车辆位置框、车辆颜色类别、车辆类型

3车辆数量分析图像/视频车辆位置框、车辆数量值（单位时间内）

4车辆行为分析视频车辆位置框、车辆行为类别

5车辆行驶环境分析图像/视频环境类别

5.2.6.3测试环境

测试机构应提供相适应的软硬件环境，测试环境如图2所示，测试环境的相关配置按附录B表B.1的

要求。

图2测试环境示意图

5.2.7测试

测试工作包括功能测试和性能测试，功能测试的测试方法按6.2，性能测试的测试方法按6.3。

5.2.8测试报告

测试机构对测试结果进行评分。功能测试的评分方法按7.2，性能测试的评分方法按7.3。完成评分

工作后，测试机构应输出测试报告，功能测试报告的模板按附录B表B.2，性能测试报告的模板按附录B

表B.3。

5

DB45/T2715—2023

6测试方法

6.1测试内容

各测试项目对应的测试内容见表2。

表2测试内容

测试要求

序号测试项目测试内容

图像视频

1车辆检测目标检测能用检测框标出能用检测框标出并跟踪位置

车牌号码识别能识别能识别

车辆颜色识别能识别能识别

2车辆基本特征识别

能识别，类型按

车辆类型识别能识别，类型按附录A表A.4

附录A表A.4

车流量统计能统计能统计

3车辆数量分析能统计，类型按

车辆类型分布统计能统计，类型按附录A表A.4

附录A表A.4

4车辆行为分析交通事件识别无能识别，类型按附录A表A.1

能识别，类型按

道路天气情况分类能识别，类型按附录A表A.2

附录A表A.2

5车辆行驶环境分析

能识别，类型按

路面状态分类能识别，类型按附录A表A.3

附录A表A.3

模拟真实场景下测试对象的运

6负载测试功能测试正常，且测试对象运行正常

行状况

在CPU占用率50％、60％、

7压力测试70％、80％的前提下，测试对功能测试正常，且测试对象运行正常

象的运行状况

在满足1万个测试数据体量以

8并发测试及CPU占用率不超过70％的前
