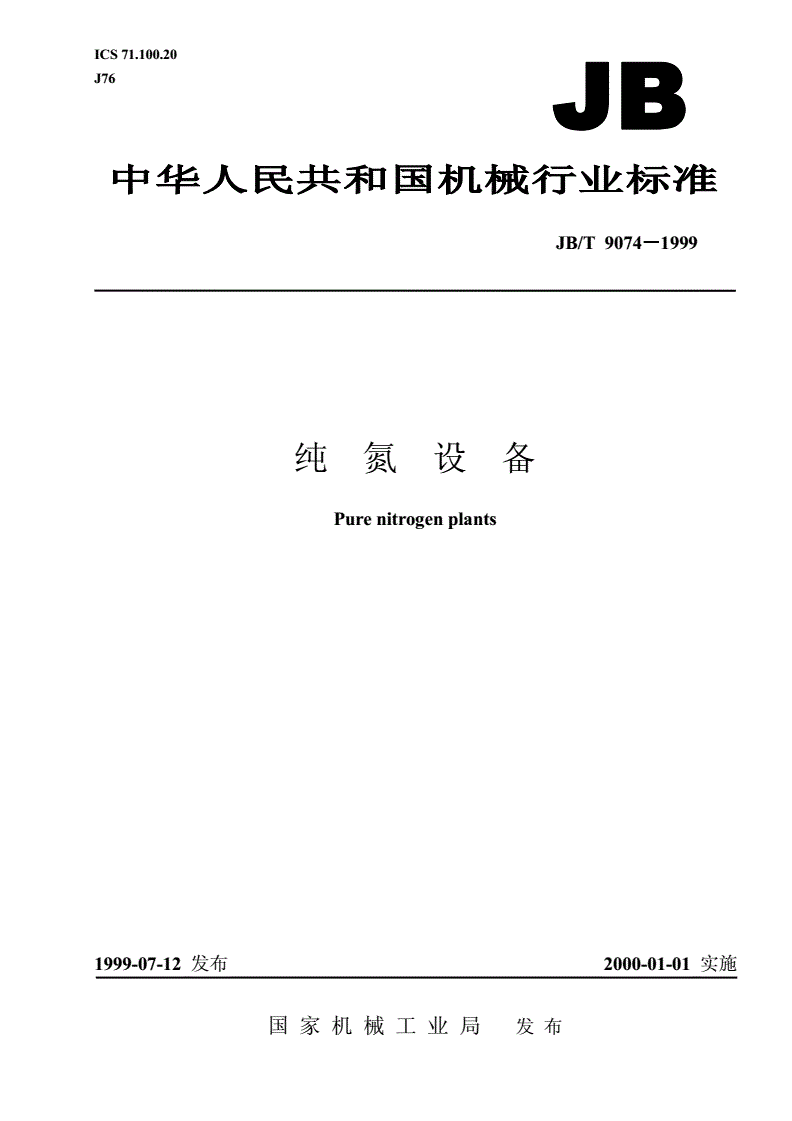

JB/T 9074-1999 纯氮设备

ICS71.100.20

J76

JB/T9074999－－－1

纯氮设备

Purenitrogenplants

1999-07-12发布2000-01-01实施

国家机械工业局发布

JB/T9074－－－－1999

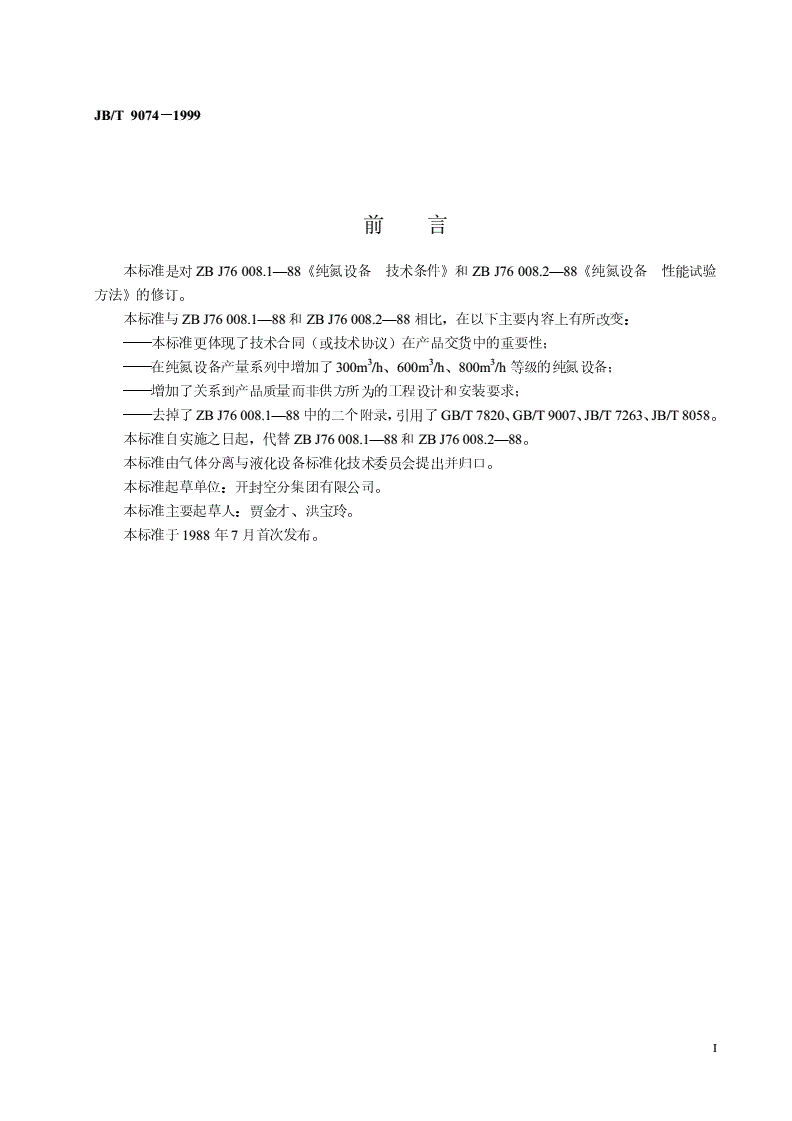

前言

本标准是对ZBJ76008.1—88《纯氮设备技术条件》和ZBJ76008.2—88《纯氮设备性能试验

方法》的修订。

本标准与ZBJ76008.1—88和ZBJ76008.2—88相比，在以下主要内容上有所改变：

——本标准更体现了技术合同（或技术协议）在产品交货中的重要性；

——在纯氮设备产量系列中增加了300m3/h、600m3/h、800m3/h等级的纯氮设备；

——增加了关系到产品质量而非供方所为的工程设计和安装要求；

——去掉了ZBJ76008.1—88中的二个附录，引用了GB/T7820、GB/T9007、JB/T7263、JB/T8058。

本标准自实施之日起，代替ZBJ76008.1—88和ZBJ76008.2—88。

本标准由气体分离与液化设备标准化技术委员会提出并归口。

本标准起草单位：开封空分集团有限公司。

本标准主要起草人：贾金才、洪宝玲。

本标准于1988年7月首次发布。

I

中华人民共和国机械行业标准

JB/T9074－－－－1999

纯氮设备

代替ZBJ76008.1—88

ZBJ76008.2—88

Purenitrogenplants

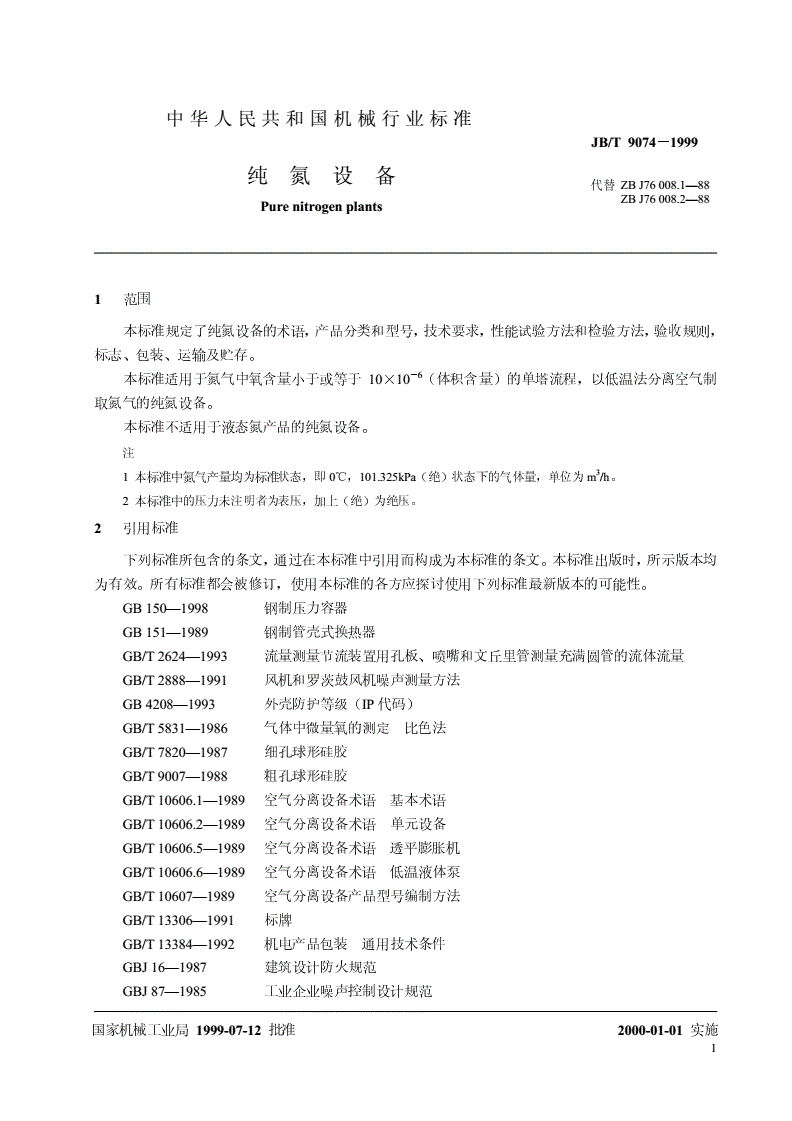

1范围

本标准规定了纯氮设备的术语，产品分类和型号，技术要求，性能试验方法和检验方法，验收规则，

标志、包装、运输及贮存。

本标准适用于氮气中氧含量小于或等于10×10－6（体积含量）的单塔流程，以低温法分离空气制

取氮气的纯氮设备。

本标准不适用于液态氮产品的纯氮设备。

注

1本标准中氮气产量均为标准状态，即0℃，101.325kPa（绝）状态下的气体量，单位为m3/h。

2本标准中的压力未注明者为表压，加上（绝）为绝压。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB150—1998钢制压力容器

GB151—1989钢制管壳式换热器

GB/T2624—1993流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆管的流体流量

GB/T2888—1991风机和罗茨鼓风机噪声测量方法

GB4208—1993外壳防护等级（IP代码）

GB/T5831—1986气体中微量氧的测定比色法

GB/T7820—1987细孔球形硅胶

GB/T9007—1988粗孔球形硅胶

GB/T10606.1—1989空气分离设备术语基本术语

GB/T10606.2—1989空气分离设备术语单元设备

GB/T10606.5—1989空气分离设备术语透平膨胀机

GB/T10606.6—1989空气分离设备术语低温液体泵

GB/T10607—1989空气分离设备产品型号编制方法

GB/T13306—1991标牌

GB/T13384—1992机电产品包装通用技术条件

GBJ16—1987建筑设计防火规范

GBJ87—1985工业企业噪声控制设计规范

国家机械工业局1999-07-12批准2000-01-01实施

1

JB/T9074－－－－1999

JB/T2536—1980压力容器油漆、包装、运输

JB/T6443—1992离心压缩机

JB/T6896—1993空气分离设备表面清洁度

JB/T7263—1994空气分离设备用13X分子筛验收技术条件

JB/T8058—1996空气分离设备用活性氧化铝验收技术条件

JBJ29—1996压缩机、风机、泵安装工程施工及验收规范

JBJ30—1996制冷设备、空气分离设备安装工程施工及验收规范

3术语

本标准的术语采用GB/T10606.1、GB/T10606.2、GB/T10606.5、GB/T10606.6的规定。

4产品分类和型号

4.1产品按流程分为二类：

a)切换式换热器低压流程（简称流程Ⅰ）

b)分子筛预净化低压流程（简称流程Ⅱ）

4.2产品型号GB/T10607规定。

5技术要求

5.1工程条件

5.1.1原料空气见表1。

表1

项目名称单位要求

机械杂质mg/m3<30

≤

CO2400

≤50

CH4

10－6

≤1

C2H2

≤30

CnHm

5.1.2环境条件见表2。

表2

项目名称单位要求

海拔高度m≤350

温度℃≤33

相对湿度%≤80

5.1.3冷却水见表3。

2

JB/T9074－－－－1999

表3

项目名称单位要求

进口最大压力

进口最小压力

MPa按合同规定

最大压降

回水压力

最高温度℃≤32

酸碱度pH值7~8

悬浮物含量mg/L≤100

总硬度mmol/L≤3.2

水垢系数m2·K/W0.00026~0.00043

5.1.4蒸汽的压力和饱和温度应在合同中规定。

5.1.5无油无尘仪表空气气源见表4。
