GB/T 19559-2008 煤层气含量测定方法

ICS73.040

D20

中华人民共和国国家标准

GB/T19559—2008

代替GB/T19559—2004

煤层气含量测定方法

Methodofdeterminingcoalbedgascontent

2008-07-29发布2009-05-01实施

发布

GB/T19559—2008

-1.Z-—1—

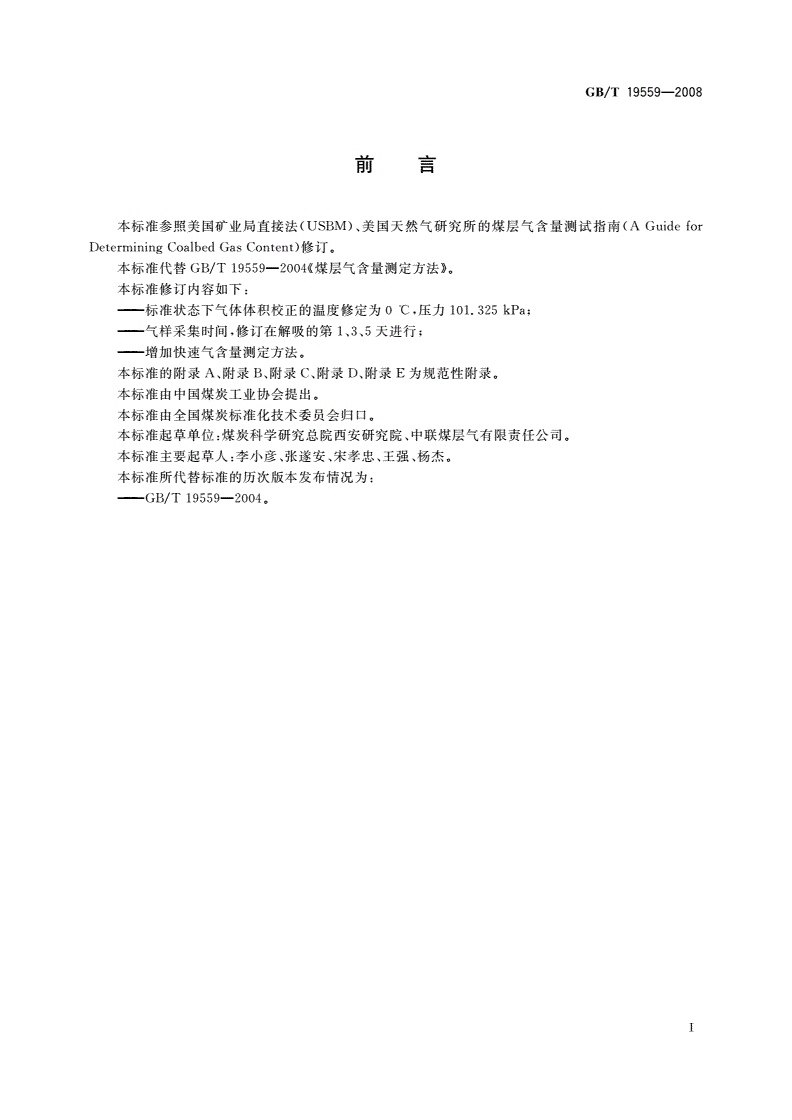

刖弓

本标准参照美国矿业局直接法(USBM)、美国天然气研究所的煤层气含量测试指南(AGuidefor

DeterminingCoalbedGasContent)修订。

本标准代替GB/T19559—2004《煤层气含量测定方法》。

本标准修订内容如下：

——标准状态下气体体积校正的温度修定为0C,压力101.325kPa；

——气样采集时间，修订在解吸的第1、3、5天进行；

——增加快速气含量测定方法"

本标准的附录A、附录E、附录C、附录D、附录E为规范性附录。

本标准由中国煤炭工业协会提出。

本标准由全国煤炭标准化技术委员会归口。

本标准起草单位:煤炭科学研究总院西安研究院、中联煤层气有限责任公司。

本标准主要起草人:李小彦、张遂安、宋孝忠、王强、杨杰。

本标准所代替标准的历次版本发布情况为：

——GB/T19559—2004o

T

GB/T19559—2008

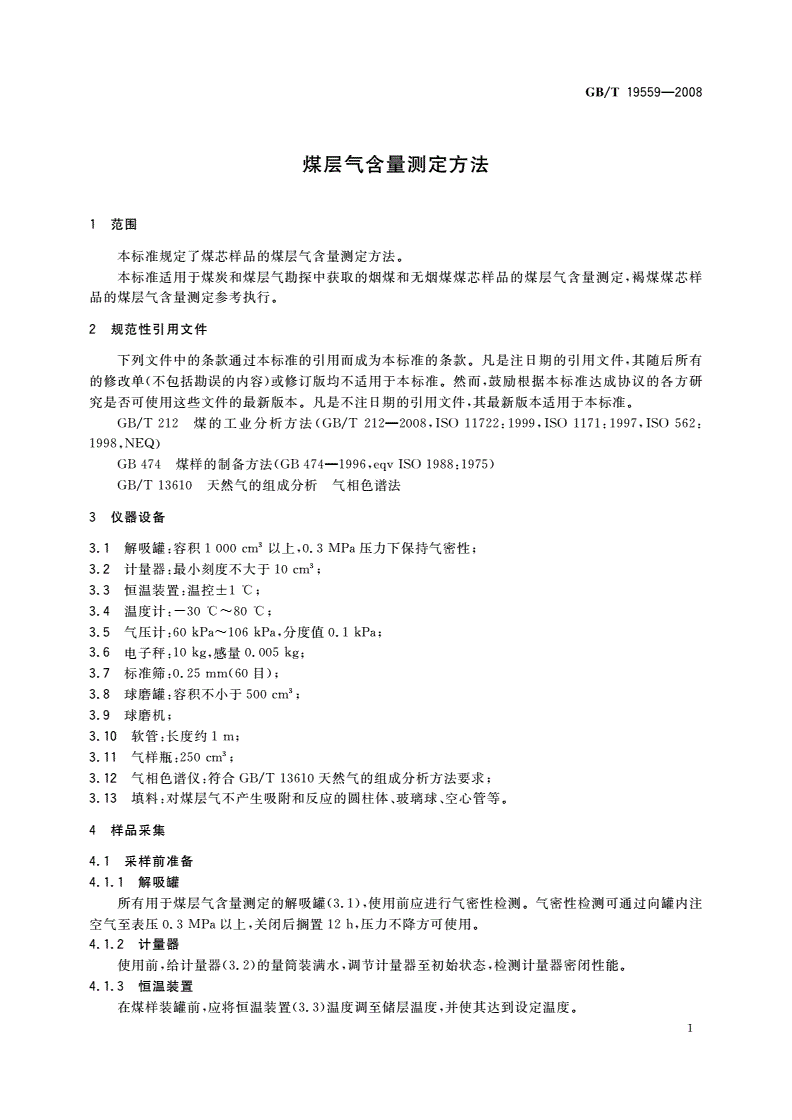

煤层气含量测定方法

1范围

本标准规定了煤芯样品的煤层气含量测定方法。

本标准适用于煤炭和煤层气勘探中获取的烟煤和无烟煤煤芯样品的煤层气含量测定，褐煤煤芯样

品的煤层气含量测定参考执行。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研

究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T212煤的工业分析方法（GB/T212—2008,ISO11722；1999,ISO1171：1997,ISO562；

1998,NEQ）

GB474煤样的制备方法（GB474—1996,cqvISO1988：1975）

GB/T13610天然气的组成分析气相色谱法

3仪器设备

3.1解吸罐：容积1000c3以上，0.3MPa压力下保持气密性；

3.2计量器：最小刻度不大于10c3；

3.3恒温装置：温控士1€；

3.4温度计：一30C〜80C；

3.5气压计：60kPa~106kPa,分度值0.1kPa；

3.6电子秤：10kg,感量0.005kg；

3.7标准筛：0.25（60目）;

3.8球磨罐：容积不小于500cmS

3.9球磨机；

3.10软管：长度约1；

3.11气样瓶：250c3；

3.12气相色谱仪:符合GB/T13610天然气的组成分析方法要求；

3.13填料：对煤层气不产生吸附和反应的圆柱体、玻璃球、空心管等。

4样品采集

4.1采样前准备

4.1.1解吸罐

所有用于煤层气含量测定的解吸罐（3.1）,使用前应进行气密性检测。气密性检测可通过向罐内注

空气至表压0.3MPa以上，关闭后搁置12h,压力不降方可使用。

4.1.2计量器

使用前，给计量器（3.2）的量筒装满水，调节计量器至初始状态，检测计量器密闭性能。

4.1.3恒温装置

在煤样装罐前，应将恒温装置（3.3）温度调至储层温度，并使其达到设定温度。

1

GB/T19559—2008

4.2采样原则

4.2.1样品质量

每次装罐的煤样不应少于800go

如煤芯采取率不足又需要采样测定时，最低样量不应少于300g,且只做解吸气测定，并在备注中

说明。

4.2.2采样时间

采样时间，是指用于煤层气含量测定的煤样从钻遇煤层或起钻开始到煤样被装入解吸罐密封实际

所用的时间。

从起钻到煤样提升至井口所用的时间规定为：井深每100提芯时间不得超过2min。

样品到达地面后，应在10min内装入解吸罐密封。

4.3采样步骤

钻遇煤层前，采样人员必须到达现场，并将仪器设备安装调试进入工作状态。

4.3.1煤芯采样

待煤芯提出井口，尽快打开岩芯管，采样人员协助钻井地质人员快速拍照并简要描述，剔除夹肝及

杂物（如煤芯受到泥浆污染，应用清水冲洗煤芯），迅速按煤层剖面顺序装入解吸罐并密封，不应按压。

4.3.2装样要求

煤层气含量测定的样品应装至距解吸罐口1c处。如采取的样量不足以装满罐，应据样品量在罐

底加适量填料（3.13）。解吸罐中空体积最大不应超过罐内体积的1/4。

4.3.3参数记录

采样时，应同时收集以下有关参数：

a）地质参数:井号、井位、煤层名称、地层时代、埋深、储层温度；

b）时间参数:钻遇煤层吋间、提芯吋间、煤芯提至井口吋间、煤样封罐吋间、采样日期；

c）样品参数:罐号、样品编号、空罐质量、样品质量、样品形态；

d）记录表格：见附录A煤芯样品自然解吸原始记录表。

5测定方法及流程

5.1自然解吸

5.1.1解吸步骤

将装有样品并密封好的解吸罐迅速置于已达储层温度的恒温装置中，用软管（3.10）将解吸罐与计

量器连接，调整计量器液面，使罐中的解吸气进入量筒，持锥形瓶使之水面与量筒水面对齐读数，记录观

测的气体体积，同时记录当吋的环境温度、大气压力，并分别填写在附录A的表格中。

下次测定，记下该点量筒读数，减去上次量筒读数得到解吸气体积。以后重复测定，并按照上述内

容记录测定数据。

如量筒不能冉容纳卜次测定的气体吋，排出量管内的气体（需
