GA/T 1670-2019 法庭科学 比较显微镜通用技术要求

ICS13.310

A92

GA

中华人民共和国公共安全行业标准

GA/TXXXX—XXXX

法庭科学比较显微镜通用技术要求

Forensicsciences—Generaltechnicalspecificationsforcomparisonmicroscopes

××××-××-××发布××××-××-××实施

中华人民共和国公安部发布

GA/TXXXX—XXXX

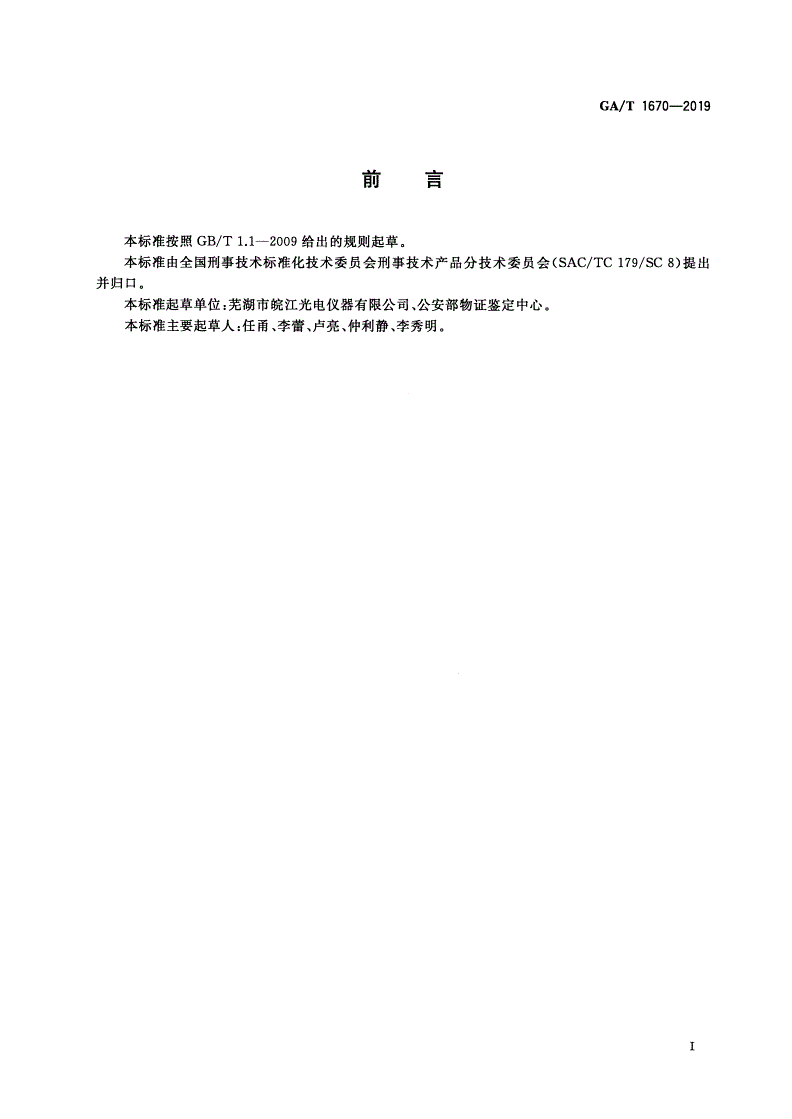

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由全国刑事技术标准化技术委员会刑事技术产品分技术委员会(SAC/TC179/SC8)提出并归

口。

本标准起草单位：芜湖市皖江光电仪器有限公司、公安部物证鉴定中心。

本标准主要起草人：任甬、李蕾、卢亮、仲利静、李秀明。

I

GA/TXXXX—XXXX

法庭科学比较显微镜通用技术要求

1范围

本标准规定了法庭科学比较显微镜的基本参数、一般要求、试验方法、检验规则、标志、包装、

运输和贮存。

本标准适用于具有两个物方视场和双光路的光学比较显微镜。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB4793.1—2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求

GB/T9246—2008显微镜目镜系列

GB/T13384—2008机电产品包装通用技术条件

GB/T19863—2005体视显微镜试验方法

GB/T19864.2—2013体视显微镜第2部分：高性能体视显微镜

JB/T9329—1999仪器仪表运输、运输贮存基本环境条件及试验方法

3基本参数

法庭科学比较显微镜（以下简称比较显微镜）的技术参数应符合表1的规定。

表1基本参数

基本参数规格

目镜和镜筒的连接尺寸φ23.2mmF8/h8，φ30mm（30.5mm）F8/h8

左、右物镜放大倍率允差目视观察（同一直尺刻度）时左、右倍率无差异

左、右载物台连动左右方向和上下方向

调焦机构范围（载物台XYZ三个方向有效移动）范围不小于45mm

目镜放大倍率按GB/T9246—2008规定选择

用10X目镜观察时双目瞳距调节范围瞳距最小不大于55mm，最大不小于75mm

目镜视度调节范围（屈光度）+4D～-6D

4一般要求

4.1仪器外观

4.1.1电镀表面不应有脱皮、斑点和色泽不均匀等现象。

4.1.2漆面色泽均匀，不应有脱漆、损伤痕迹及有碍美观的疵点。

4.1.3零件表面不应有毛刺，外部零件锐边应倒棱，相互接合处应齐整。

4.1.4比较显微镜上的标志和标记应清晰明显。

1

GA/TXXXX—XXXX

4.2光学和机械性能

4.2.1成像清晰程度

比较显微镜成像应清晰。清晰范围为上下方向和左右方向均应不小于视场直径的70%。

4.2.2总放大率误差

比较显微镜总放大倍率误差应不超过±7.5%。

4.2.3光轴相交性

比较显微镜左、右两镜筒出射光束的光轴相交差,在双目瞳距为65mm时:上、下方向不应大于20′,

左、右方向不应大于60′。

4.2.4中心点像视场大小

比较显微镜更换不同倍率物镜后，其中心点像应小于视场的1/3R。

4
