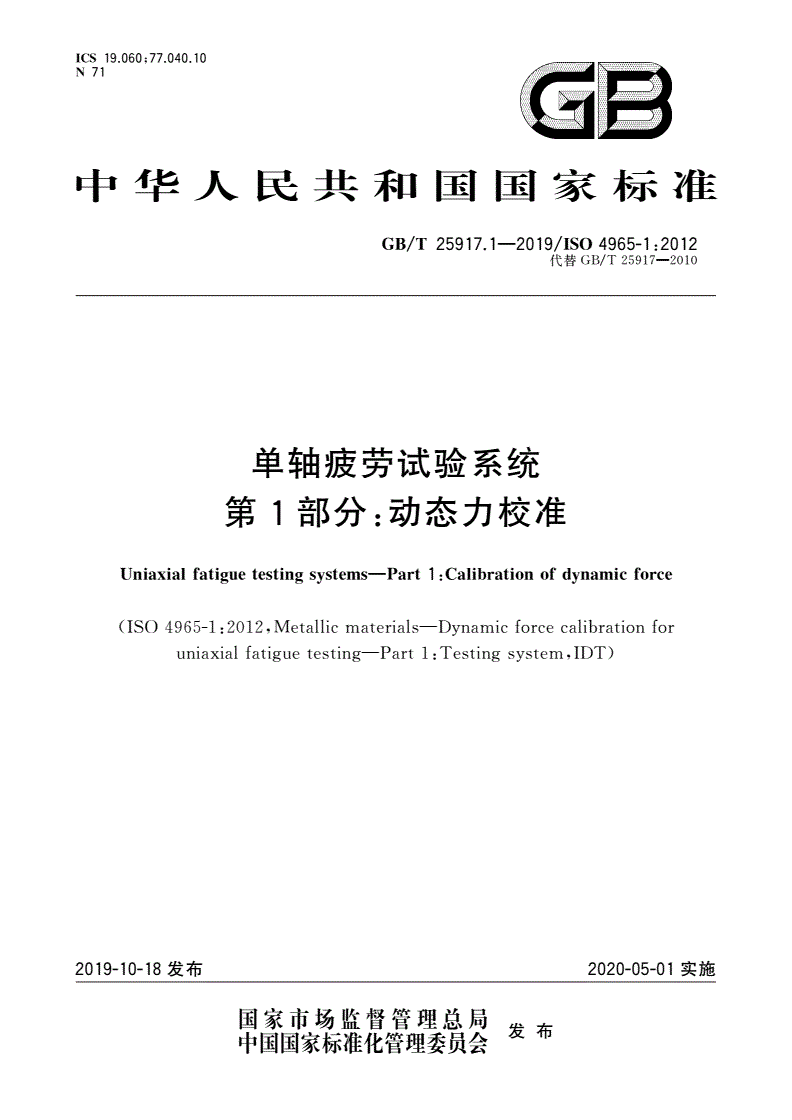

GB/T 25917.1-2019 单轴疲劳试验系统 第1部分：动态力校准

;

ICS19.06077.040.10

N71

中华人民共和国国家标准

/—/:

GBT25917.12019ISO4965-12012

代替/—

GBT259172010

单轴疲劳试验系统

:

第部分动态力校准

1

—:

UniaxialfatiuetestinsstemsPart1Calibrationofdnamicforce

ggyy

(:,—

ISO4965-12012MetallicmaterialsDnamicforcecalibrationfor

y

—:,)

uniaxialfatiuetestinPart1TestinsstemIDT

gggy

2019-10-18发布2020-05-01实施

国家市场监督管理总局

发布

中国国家标准化管理委员会

/—/:

GBT25917.12019ISO4965-12012

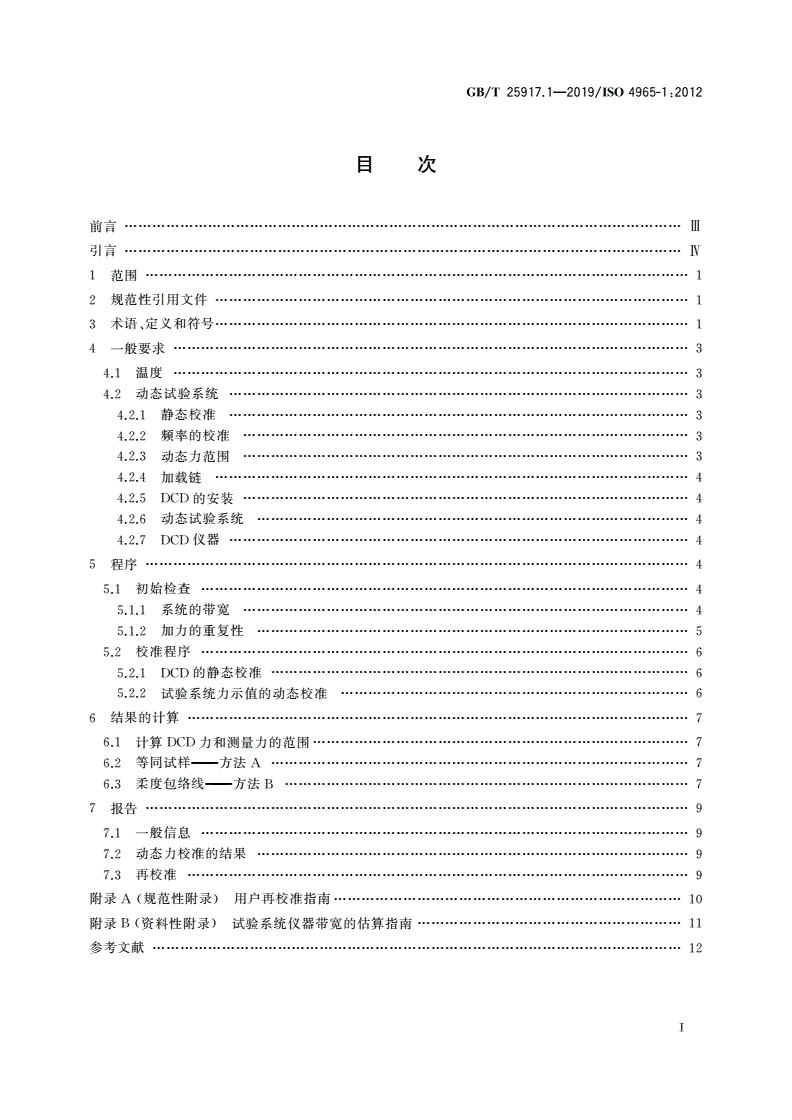

目次

前言…………………………Ⅲ

引言…………………………Ⅳ

1范围………………………1

2规范性引用文件…………………………1

、…………………………

3术语定义和符号1

4一般要求…………………3

4.1温度…………………3

4.2动态试验系统………………………3

4.2.1静态校准………………………3

4.2.2频率的校准……………………3

4.2.3动态力范围……………………3

4.2.4加载链…………………………4

4.2.5DCD的安装……………………4

4.2.6动态试验系统…………………4

4.2.7DCD仪器………………………4

5程序………………………4

5.1初始检查……………4

5.1.1系统的带宽……………………4

5.1.2加力的重复性…………………5

5.2校准程序……………6

5.2.1DCD的静态校准………………6

5.2.2试验系统力示值的动态校准…………………6

6结果的计算………………7

6.1计算DCD力和测量力的范围………………………7

6.2等同试样———方法A………………7

6.3柔度包络线———方法B……………7

7报告………………………9

7.1一般信息……………9

7.2动态力校准的结果…………………9

7.3再校准………………9

()…………………

附录规范性附录用户再校准指南

A10

()…………………

附录资料性附录试验系统仪器带宽的估算指南

B11

参考文献……………………12

Ⅰ

/—/:

GBT25917.12019ISO4965-12012

前言

/《》:

GBT25917单轴疲劳试验系统分为以下两个部分

———:;

第部分动态力校准

1

———:。

第部分动态校准装置用仪器

2

本部分为/的第部分。

GBT259171

本部分按照/—给出的规则起草。

GBT1.12009

/—《》,/—

本部分代替GBT259172010轴向加力疲劳试验机动态力校准与GBT259172010相比主

要技术变化如下:

———、();

增加了方法方法两种校准方法见第章

AB1

———、(,);

修改了术语定义和符号见第章年版的第章

320103

———、();

增加了静态力校准频率校准等要求见第章

4

———、(、);

增加了方法方法试验和计算方法见第章第章

AB56

———(、);

删除了校准棒及其标定见年版的第章第章

201058

———(、);

删除了试验机性能评定和校准曲线见年版的第章第章

20101011

———、,、(、,

增加了附录附录删除了年版的附录附录见附录附录年版的

AB2010ABAB2010

、)。

附录附录

AB

本部分使用翻译法等同采用:《金属材料单轴疲劳试验的动态力校准第部

ISO4965-120121

:》。

分试验系统

与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下:

———/—:()

静力单轴试验机的检验第部分拉力和或压力试验机测力系

GBT16825.120081

统的检验与校准(:,);

ISO7500-12004IDT

———/—:(:

单轴疲劳试验系统第部分动态校准装置用仪器

GBT25917.220192ISO4965-2

,)。

2012IDT

本部分做了下列编辑性修改:

———,《:》。

为与现有标准系列一致将标准名称改为单轴疲劳试验系统第部分动态力校准

1

本部分由中国机械工业联合会提出。

(/)。

本部分由全国试验机标准化技术委员会SACTC122归口

:、、、

本部分起草单位中机试验装备股份有限公司无锡市计量测试院广州大学深圳万测试验设备有

、、、

限公司中国航空工业集团公司北京长城计量测试技术研究所上海华龙测试仪器有限公司济南鑫光

、、、。

试验机制造有限公司苏州拓博机械设备有限公司苏州东菱振动试验仪器有限公司吉林大学

:、、、、、、、、、、

本部分主要起草人王学峰张盛海徐忠根安建平田峰卢丹王建国叶建荣仝宁可张建海

赵宏伟。

本部分所代替标准的历次版本发布情况为:

———/—。

GBT259172010

Ⅲ

/—/:

GBT25917.12019ISO4965-12012

引言

,()()。

在动态试验时试样上的试验力Ft与试验系统的示值力Fi有着显著的差异动态误差来源于

。(

作用于力传感器上的惯性力和力显示系统中电子设备的动态误差惯性力等于夹具的质量安装在测

)。,:

力传感器和试样之间乘以它的局部加速度因此与如下因素有关

)运动振幅;

a

)运动频率;

b

)夹具质量。

c

,,、、

相应地运动振幅取决于施加力的大小和试验系统的机械配置包括加载链的柔度试样约束结构

。,[

和安装基础对于一个给定的力值范围内一个给定频率柔度值不同的组合会导致不同的运动幅度夹

()]。

持柔度很大试样的夹具也许会向着相同夹具夹持刚性很大试样运动方向相反的方向运动反相

/,,

的本部分而言作动器的位移与施加的力位移之间是一种线性关系使用方法和计

GBT25917A

,。

算得出的修正因子可以在施加力的范围内对力测量系统进行动态标定利用方法和两种具有

1%B

(),,

不同柔度的动态校准装置可以在施加力的范围内对力测量系统进行动态标定但条件是被

DCD1%

测试样的柔度在这两种DCD的柔度之间。

(),

方法等同试样法是利用具有计算生成的修正因子的来对动态试验系统进行校准在显示

ADCD

,。,

力的范围内允许修正后的误差达到10%DCD与被测试样具有相同的柔度和质量而且整个加载链

。,()

与实际试验的相同在开始一系列动态试验之前使用应变式的等同试样确定与示值力范围ΔFi和

()。,

试验力范围ΔFt有关的修正因子这个因子可以用来对试验结果进行修正也可以用来对试验力进

,。,,

行调整将动态误差减小到1%以下这个修正因子依赖于测试频率因此要预先确定整个测试频率

的范围。

(),。

方法柔度包络线法使用两个具有不同柔度的来标定使用多种形式试样的试验系统低

BDCD

,。

柔度DCD要具有低于被测试样的柔度而高柔度DCD要具有高于被测试样的柔度试验系统获得一

,。

个被测试样的关于柔度频率的工作包络线动态误差保持在施加力范围的以内这里假设与任何

-1%

,。,,

一个DCD的柔度相比加载链的柔度很微小如果不是这样试验机要是有多种加载链的柔度值就要

进行额外的校准。

Ⅳ

/—/:

GBT25917.12019ISO4965-12012

单轴疲劳试验系统

:

第部分动态力校准

1

1范围

/、、

GBT25917的本部分描述了两种如何确定一个试样在进行单轴向正弦波形恒定振幅试验时的

动态力范围()()()。

ΔFt与试验系统力值显示范围ΔFi关系的方法见引言

,

这些方法可使动态试验系统工作时避开系统的共振频率适用于动态力测量误差不可知或施加力

范围预计超过1%的试验系统。

动态力测量误差是通过比较动态力试验系统所显示的力的峰值和贴有电阻应变片的动态力校准装

()。()。

置DCD的测量值来确定预先要对DCD的试验系统显示值进行静态校准见5.2.1

()。

方法等同试样方法的动态校准仅适用于根据试样所确认的有效频率范围一个基于频率的修

A

。,

正因子适用于对动态力测量误差高达动态力范围10%时的修正使用这个修正因子将使实际试验中

试样动态力测量误差减小至动态力范围的以下的程度。

1%

()。

方法柔度包络线方法的动态校准适用于柔度在两套之间的试样的有效频率范围因为

BDCD

,。

方法不允许动态力测量误差超过动态力范围的所以方法没有应用修正因子

B1%B

:
