JJG 667-2025 液体容积式流量计检定规程

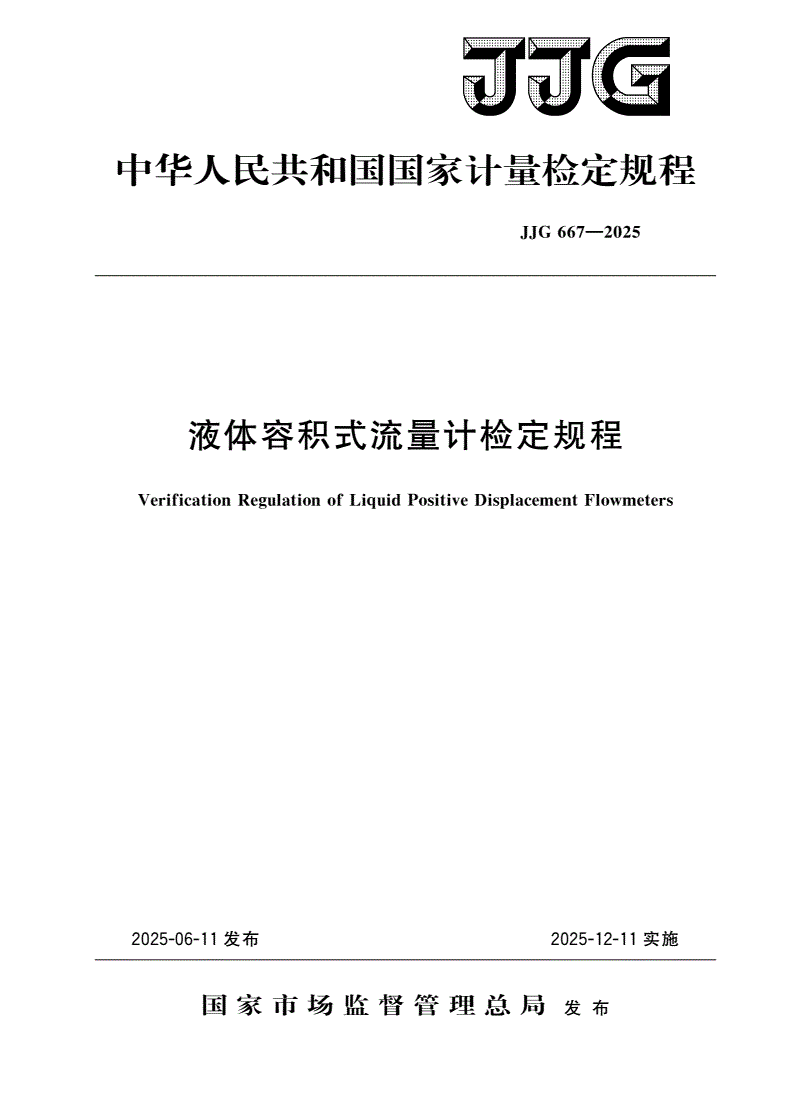

中华人民共和国国家计量检定规程

JJG667—2025

液体容积式流量计检定规程

VerificationRegulationofLiquidPositiveDisplacementFlowmeters

2025-06-11发布2025-12-11实施

国家市场监督管理总局发布

JJG667—2025

液体容积式流量计检定规程

JJG667—2025

VerificationRegulationofLiquidPositive

代替JJG667—2010正文部分

DisplacementFlowmeters

归口单位全国流量计量技术委员会液体流量分技术委员会

:

主要起草单位中国计量科学研究院

:

辽宁省计量科学研究院

北京市计量检测科学研究院

参加起草单位中航工业集团北京长城计量测试技术研究所

:

国防科技工业二级计量站

4113

上海市计量测试技术研究院

国家石油天然气大流量计量站

国家石油天然气大流量计量站东营分站

本规程委托全国流量计量技术委员会液体流量分技术委员会负责解释

JJG667—2025

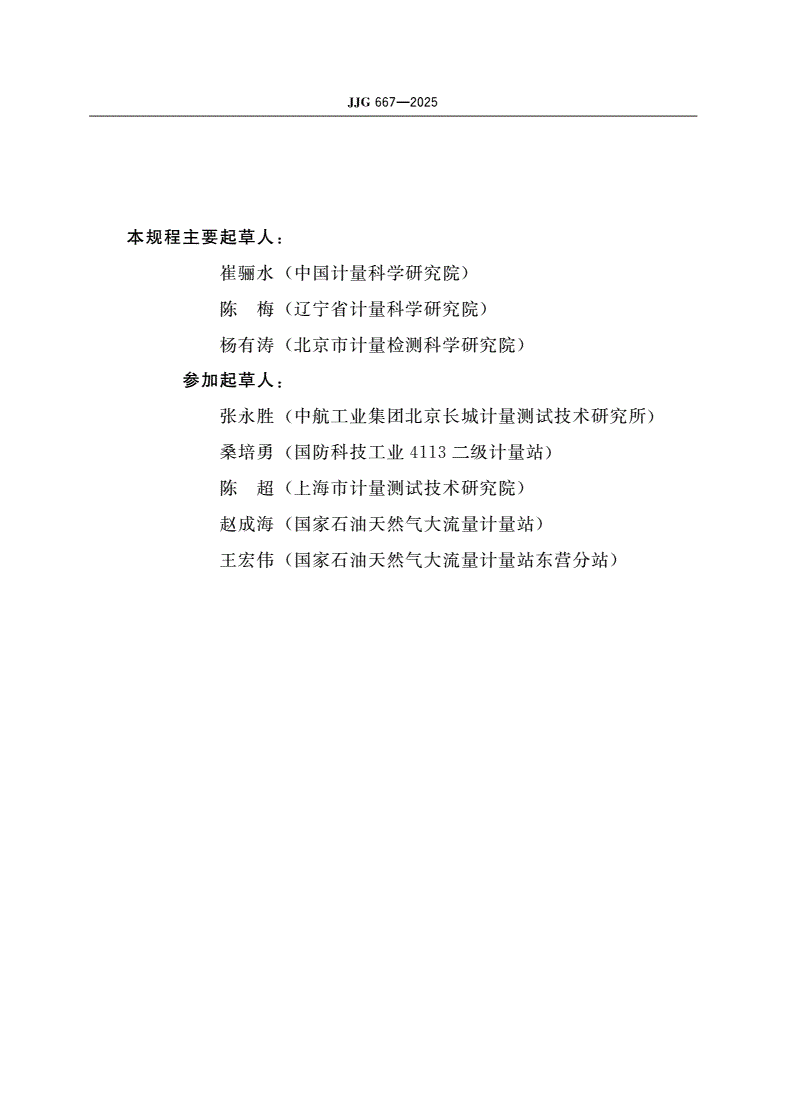

本规程主要起草人

:

崔骊水中国计量科学研究院

()

陈梅辽宁省计量科学研究院

()

杨有涛北京市计量检测科学研究院

()

参加起草人

:

张永胜中航工业集团北京长城计量测试技术研究所

()

桑培勇国防科技工业二级计量站

(4113)

陈超上海市计量测试技术研究院

()

赵成海国家石油天然气大流量计量站

()

王宏伟国家石油天然气大流量计量站东营分站

()

JJG667—2025

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语和计量单位

3………………………(1)

术语

3.1…………………(1)

计量单位

3.2……………(2)

概述

4……………………(2)

工作原理

4.1……………(2)

分类

4.2…………………(2)

用途和构造

4.3…………(2)

计量性能要求

5…………(2)

准确度等级最大允许误差和线性度

5.1、……………(2)

重复性

5.2………………(3)

周期稳定度

5.3…………(3)

通用技术要求

6…………(3)

随机文件

6.1……………(3)

标识和外观

6.2…………(3)

密封性

6.3………………(3)

计量器具控制

7…………(4)

检定条件

7.1……………(4)

检定项目

7.2……………(5)

检定方法

7.3……………(5)

检定结果的处理

7.4……………………(9)

检定周期

7.5……………(9)

附录检定介质黏度要求

A……………(10)

附录原油和石油产品标准密度的确定

B……………(11)

附录原油和石油产品压缩系数密度膨胀系数计算公式

、、……()

C12

附录水的膨胀系数和压缩系数

D……………………(14)

附录检定记录参考格式

E……………(16)

附录检定证书检定结果通知书内页参考格式

F/……(17)

Ⅰ

JJG667—2025

引言

通用计量术语及定义国家计量检定规程编写

JJF1001—2011《》、JJF1002—2010《

规则测量不确定度评定与表示共同构成支撑本规程编制工作的基础

》、JJF1059.1《》

性系列文件

。

本规程是结合我国液体容积式流量计的生产及使用现状对正文的

,JJG667—2010

修订

。

本规程与液体容积式流量计相比主要变化如下

JJG667—2010《》,:

按照国家计量检定规程编写规则的要求增加了引言

———JJF1002—2010《》,“”;

调整并更新了引用文件

———“”;

删除了与型式评价大纲相关的内容型式评价大纲另行制定

———,;

根据流量标准装置的实际情况将级调整为级

———,0.10.15;

规定了体积管的温度测量点和压力测量点的位置

———;

列出了各种常用装置测得的并换算到流量计处状态的累积流量计算公式

———;

给出了用仪表系数计算示值误差的公式

———;

对后续检定的流量计增加了周期稳定度检定项目

———,“”;

将对检定介质黏度的要求单独列为附录

———A;

增加了原油和石油产品标准密度的确定附录

———(B);

增加了原油和石油产品压缩系数密度膨胀系数的计算公式附录

———、、(C);

增加了水的膨胀系数和压缩系数表附录

———(D);

删除了原附录体积管法检定原油容积式流量计的有关计算

———“B”。

所替代规程的历次版本发布情况

:

液体容积式流量计

———JJG667—2010《》;

液体容积式流量计

———JJG667—1997《》。

Ⅱ

JJG667—2025

液体容积式流量计检定规程

1范围

本规程适用于液体容积式流量计的首次检定后续检定和使用中检查

、。

2引用文件

本规程引用了下列文件

:

通用计量术语及定义

JJF1001—2011

流量计量名词术语及定义

JJF1004—2004

原油和液体石油产品密度实验室测定法密度计法

GB/T1884—2000()

石油计量表

GB/T1885—1998

石油液体手工取样法

GB/T4756—2015

液态烃体积测量容积式流量计计量系统

GB/T17288

封闭管道中流体流量的测量术语和符号

GB/T17611—1998

原油和石油产品密度在33范围内的

GB/T21450—2008638kg/m~1074kg/m

烃压缩系数

液体容积式流量计通用技术条件

JB/T9242—2015

非水液体测量系统标准容积测量方法

OIMLR120:2010(E)(Standardcapacity

measuresfortestingmeasuringsystemsforliquidsotherthanwater)

凡是注日期的引用文件仅注日期的版本适用于本规程凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规程

,()。

3术语和计量单位

术语

3.1

和界定的及以下术语和定义

JJF1001—2011、JJF1004—2004GB/T17611—1998

适用于本规程

。

液体容积式流量计

3.1.1liquidpositivedisplacementflowmeter

由静止容室内壁与一个或若干个由流体流动使之旋转的元件组成计量腔室的流

量计

。

注:旋转元件与内壁之间的泄漏与所选定工作范围内的流量相比较可以忽略不计。元件的旋转

通过机械方式或其他方法传输给指示装置以显示记录所流过的流体累积体积流量。

仪表系数K

3.1.2-factor

单位体积的流体流过流量计时流量计发出的脉冲数

,。

注:一般用K表示,又称K系数。

线性度

3.1.3linearity

在规定的测量范围内流量计的特性曲线与特定直线之间偏离的程度

,。

1

JJG667—2025

周期稳定度

3.1.4stabilityduringtheverificationperiod

后续检定的流量计保持其计量特性随时间恒定的能力用相邻两个检定周期流量计

,

示值误差的变化量表示

。

标准密度

3.1.5standarddensity

在和下单位体积液体的质量

20℃101.325kPa,。

计量单位

3.2

主要量的计量单位和符号见表

1。

表1主要量的计量单位和符号

序号量的名称计量单位计量单位符号

瞬时流量立方米每小时升每分3

1[];m/h;L/min

累积流量立方米升立方分米3

2;()m;L

温度摄氏度

3℃

压力帕斯卡千帕斯卡兆帕斯卡

4[];[];[]Pa;kPa;MPa

密度千克每立方米克每立方厘米33

5;kg/m;g/cm

时间小时分秒

6[];;h;min;s

4概述

工作原理

4.1

当液体流过液体容积式流量计以下简称流量计时流量计内部的运动部件在液

(),

体动力作用下产生旋转使液体连续不断地充满和排空由运动部件和流量计外壳构成的

,

容积固定的计量腔室通过测量运动部件的运动次数得到通过流量计的液体累积

“”,

流量

。

分类

4.2

本规程所指的流量计包括

:

腰轮又称罗茨流量计

a)();

椭圆齿轮流量计

b);

刮板包括三转子流量计

c)();

双转子流量计

d);

其他类型的液体容积式流量计

e)。

用途和构造

4.3

流量计用于封闭管道中液体累积流量的测量流量计主要由测量传感器和指示机构

。

构成流量计的指示机构分直读式和远传式两种流量计可带有具有一种或数种特殊功

。。

能的辅助机构如修正含补偿机构回零机构等

,()、。

5计量性能要求

准确度等级最大允许误差和线性度

5.1、

流量计的准确度等级最大允许误差和线性度之间的关系见表

、2。

2

JJG667—2025

表2准确度等级最大允许误差和线性度

、

准确度等级级级级级级

0.150.20.51.01.5

最大允许误差

±0.15%±0.2%±0.5%±1.0%±1.5%

线性度

0.15%0.2%0.5%1.0%1.5%

在规定的流量范围内流量计的示值误差应不超过其准确度等级规定的最大允许

,

误差

。

重复性

5.2

流量计的重复性应不超过相应准确度等级规定的最大允许误差绝对值的

1/3。

周期稳定度

5.3

流量计的周期稳定度应不超过其准确度等级对应的最大允许误差绝对值的倍

2。

6通用技术要求

随机文件

6.1

流量计一般应附有使用说明书说明书中应给出产品名称型号安装要求以

6.1.1。、、

及适用的介质类型介质温度介质压力介质密度和介质黏度必要时提供黏度修正

、、、,

公式或修正曲线修正数据表等

(、)。

后续检定的流量计应有上一周期的检定证书

6.1.2。

标识和外观

6.2

流量计表体上应有明显的流向标识

6.2.1。

流量计一般应在铭标牌上标明产品名称型号出厂编号制造厂名或

6.2.2():、、、

商标公称通径流量范围最大工作压力仪表系数适用时准确度等级制造

、、、、()、、

日期标志和编号适用时防爆标志适用时防护等级适用时等信息

、CPA()、()、()。

流量计若有配套的辅助机构在辅助机构上应标明产品名称型号出厂编

6.2.3,:、、

号制造厂名或商标与之配套的流量计编号仅适用于专用辅助装置等信息

、、()。

新制造的流量计外表应有良好的表面处理无可见的毛刺划痕裂纹锈蚀

6.2.4,、、、

或霉斑等缺陷涂镀层不得有起皮剥落等现象

,、。

各项标记应正确清晰机械封印完好

6.2.5、,。

流量计的流体通道应清洁内表面应光滑法兰密封面应平整

6.2.6,,。

流量计指示机构显示的数字及表示功能的文字符号应清晰完整正确指示机

6.2.7、;

构的保护罩应有良好的透明度不得有影响读数的明显缺陷电子式指示装置不允许总

,。

量置
