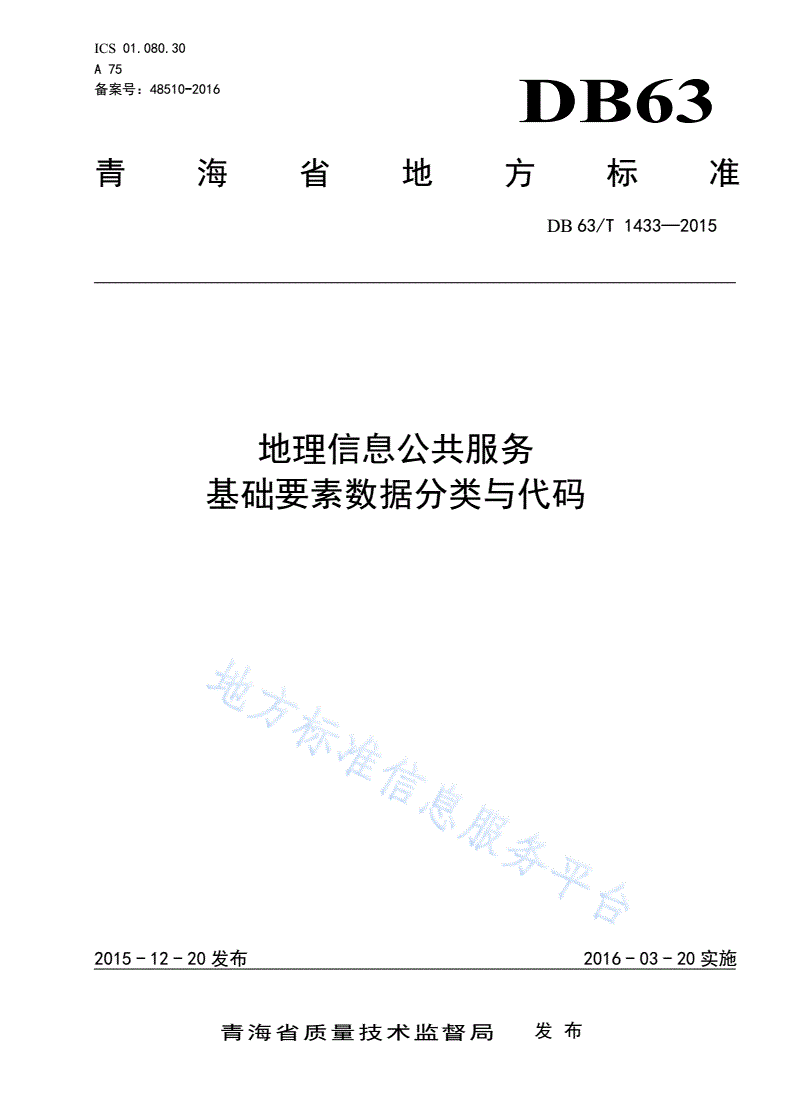

DB63/T 1433-2015 地理信息公共服务基础要素数据分类与代码

ICS01.080.30

A75

备案号：48510-2016DB63

青海省地方标准

DB63/T1433—2015

地理信息公共服务

基础要素数据分类与代码

2015-12-20发布2016-03-20实施

青海省质量技术监督局发布

DB63/T1433—2015

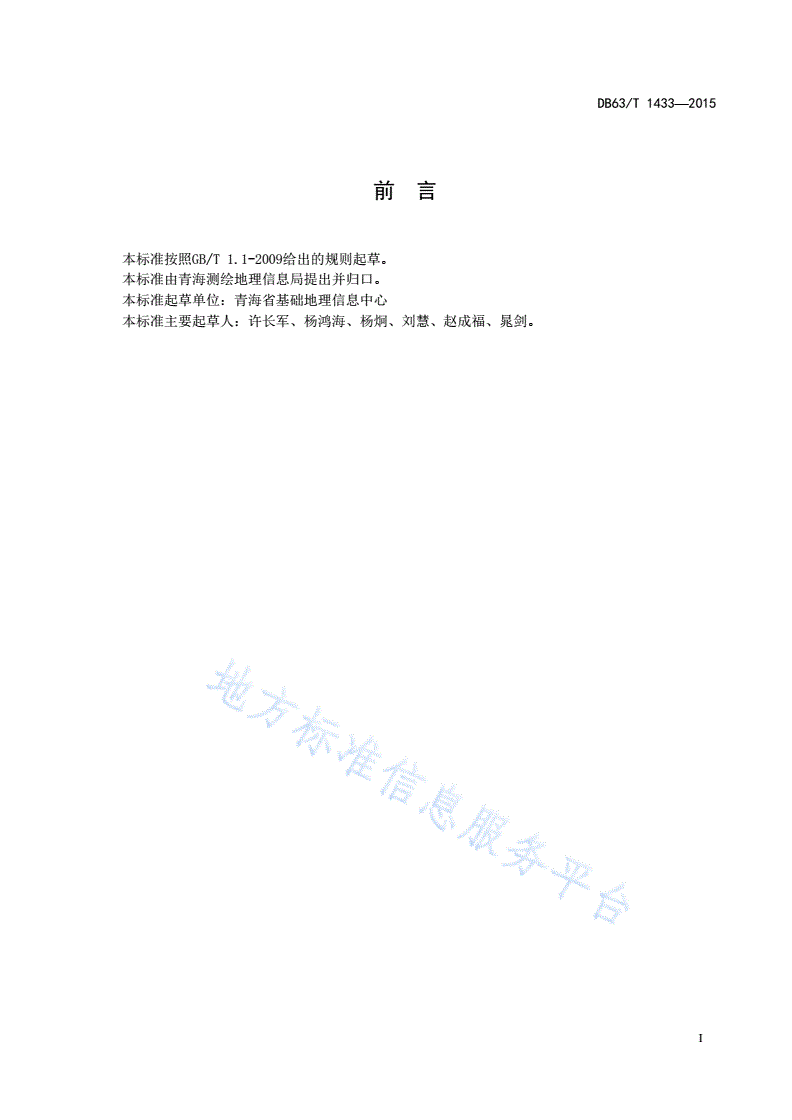

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由青海测绘地理信息局提出并归口。

本标准起草单位：青海省基础地理信息中心

本标准主要起草人：许长军、杨鸿海、杨炯、刘慧、赵成福、晁剑。

I

DB63/T1433—2015

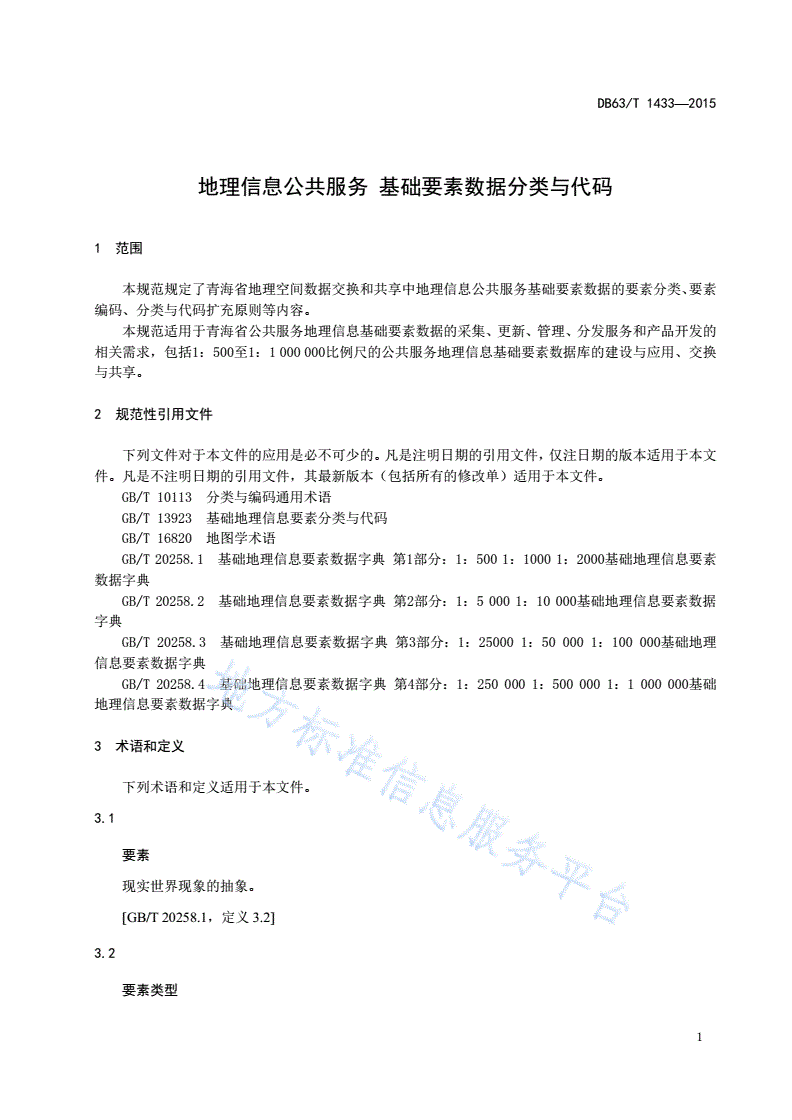

地理信息公共服务基础要素数据分类与代码

1范围

本规范规定了青海省地理空间数据交换和共享中地理信息公共服务基础要素数据的要素分类、要素

编码、分类与代码扩充原则等内容。

本规范适用于青海省公共服务地理信息基础要素数据的采集、更新、管理、分发服务和产品开发的

相关需求，包括1：500至1：1000000比例尺的公共服务地理信息基础要素数据库的建设与应用、交换

与共享。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件，仅注日期的版本适用于本文

件。凡是不注明日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T10113分类与编码通用术语

GB/T13923基础地理信息要素分类与代码

GB/T16820地图学术语

GB/T20258.1基础地理信息要素数据字典第1部分：1：5001：10001：2000基础地理信息要素

数据字典

GB/T20258.2基础地理信息要素数据字典第2部分：1：50001：10000基础地理信息要素数据

字典

GB/T20258.3基础地理信息要素数据字典第3部分：1：250001：500001：100000基础地理

信息要素数据字典

GB/T20258.4基础地理信息要素数据字典第4部分：1：2500001：5000001：1000000基础

地理信息要素数据字典

3术语和定义

下列术语和定义适用于本文件。

3.1

要素

现实世界现象的抽象。

[GB/T20258.1，定义3.2]

3.2

要素类型

1

DB63/TXXX—XXXX

具有共同特征的真实世界现象的种类。

[GB/T13923，定义2.3]

3.3

编码

给事物或概念赋予代码的过程。

[GB/T10113，定义2.2.1]

3.4

代码

表示特定事物或概念的一个或一组字符。

[GB/T10113，定义2.2.5]

4分类编码原则

4.1科学性

以适合现代计算机和数据库技术应用和管理为目标，按基础地理信息的要素特征或属性进行科学分

类，形成系统的分类体系。

4.2系统性

将选定的对象、概念的属性或特征按一定顺序予以系统化，并形成一个科学合理的分类体系，每一

要素在数据库中有一致的分类和唯一的代码。

4.3稳定性

分类体系选择各要素最稳定的特征和属性为分类依据，能在较长时间里不发生重大变更。

4.4完整性和可扩展性

分类体系覆盖已有的多尺度基础地理信息的要素类型，既反映要素的类型特征，又反映要素的相互

关系，具有完整性。代码结构留有适当的扩充余地。

4.5兼容性

应与相关标准（包括国际标准）协调一致。

4.6适用性

分类体系充分考虑与原有体系的衔接，要素名称尽量沿用习惯名称。

5要素分类

2

DB63/T1433—2015

地理信息公共服务基础要素数据采用线分类法，要素类型按从属关系依次分为四级：大类、中类、

小类、子类。

大类包括：水系、居民地及设施、交通、境界与政区、地貌、植被与土质等6类；中类在上述各大

类基础上按照附录A划分出36类。

小类、子类按照附录B，从四级比例尺1：500~1：2000、1：5000~1：10000、1：25000~1：100

000、1：250000~1：1000000进行类别划分。

6要素编码

6.1表示方法

6.1.1点要素的表示方法

以下说明了点表示的几种形式和实例：

a)点要素的表示有三种形式，标注点、定位点、有向点；

b)标注点指无实体对应的点要素的表现形式，如高程点、水深点；

c)定位点指有实体对应的点要素的表现形式，如灯塔、烟囱等；

d)有向点指具有方向性的点要素的表现形式，如泉，山洞、溶洞等。应在属性表中定义“方向”

属性项。

6.1.2线要素的表示方法

以下说明了线表示的几种形式和实例：

a)线要素的表示有四种形式，线、中心线、有向线、边线；

b)线指无实体对应的线要素的表现形式，如等高线、地类界、境界线等；

c)中心线指有实体对应的线要素的表现形式，如地铁、机耕路、溜索桥、隧道等；

d)有向线指具有方向性的线要素的表现形式，是要求依照一定方向采集的线，如单线河、田坎/

路堑/沟堑/路堤、自然文化保护区界等；

e)边线指实体的边界线，如道路两边的线、城墙边线等。

6.1.3面要素的表示方法

面要素的表示有一种形式，即范围线构面，如湖泊、自然文化保护区域等。

6.2代码结构

公共服务地理信息基础要素分类代码采用7位十进制数字码，分别为按数字顺序排列的大类码、中

类码、小类码、子类码和要素类型码，具体代码结构见图1。

图1分类代码结构

3

DB63/TXXX—XXXX

1——左起第一位为大类码；

2——左起第二位为中类码，在大类基础上细分形成的要素类；

3——左起第三、四位为小类码，在中类基础上细分形成的要素类；

4——左起第五、六位为子类码，在小类基础上细分形成的要素类；

5——左起第七位为要素类型代码，在子类基础上细分形成的点、线、面要素。

6——要素类型代码按表1形式使用。

表1要素类型代码表

类型要素类型代码

定位点1

标注点2

有向点3

线4

中心线5

有向线6

边线7

面8

6.3要素代码

各比例尺的地理信息基础要素分类与代码按照附录B分类编码。

7分类与代码扩充原则

7.1当附录B提供的要素类型仍不能满足分类需要时，可按7.2、7.3的原则扩充，但码位不应扩充。

7.2要素的小类、子类应在同级的分类上进行扩充，扩充的小类和子类应归入相应的中类和小类，同

时在相关数据中说明。

7.3扩充类型与代码应符合第6章的规定。已有的1：500至1：1000000代码不得重新定义。

4

DB63/T1433—2015

附录A

（规范性附录）

公共服务地理信息基础要素分类

表A.1规定了公共服务地理信息基础要素分类中大类和中类的代码。

表A.1公共服务地理信息基础要素分类

大类码要素大类中类码要素中类

1河流

2沟渠

3湖泊

2水系

4水库

6其他水系要素

7水利及附属设施

1居民地

2工矿及其设施

3农业及其设施

4公共服务及其设施

3居民地及设施

5名胜古迹

6宗教设施

7科学观测站

8其他建筑物及其设施

1铁路

2城际公路

3城市道路

4乡村道路

4交通

5道路构造物及附属设施

6水运设施

8空运设施

9其他交通设施

3省级行政区

4地级行政区

6境界与政区5县级行政区

6乡级行政区

7其他区域

1等高线

2高程注记点

3水域等值线

7地貌

4水下注记点

5自然地貌

6人工地貌

5

DB63/TXXX—XXXX

表A.1公共服务地理信息基础要素分类(续)

大类码要素大类中类码要素中类

1农林用地

8植被与土质2城市绿地

3土质

6

DB63/T1433—2015

附录B

（规范性附录）

公共服务地理信息基础要素分类与代码

表B.1规定了标准中各级比例尺公共服务地理信息基础要素分类与代码。

表B.1公共服务地理信息基础要素分类与代码

1：5000~1：25000~1：250000~

1：500~1：2000

1：100001：1000001：1000000

要素代码要素名称

类型类型类型类型

表达代码表达代码表达代码表达代码

200000水系√√√√

210000河流√√√√

210100常年河√√√√

210101地面河流√6,8√6,8√6,8√6,8

210102地下河段√5,8

210103地下河段出入口√4√3√3√3

210104消失河段√4,8√6,8√6,8√6

210200时令河√6,8√6,8√6,8√6,8

210300干涸河（干河床）√6,8√√√6,8

210301河道干河√6,8√6,8

210302漫流干河√8√8

220000沟渠√√√√

220100运河√8√8√8√6

220200干渠√√√√6

220201地面干渠√8√5,8√5,8

220202高于地面干渠√8√5,8√5,8

220300支渠√√√√6

220301地面支渠√6,8√5√5

220302高于地面支渠√6,8√5√5

220303地下渠√6

220304地下渠出水口√1

220400坎儿井√1,6√1,5√1,5√1,5

220500渠首√3,4√3,4

220600输水渡槽√5,8√3,5,8√3,5,8√3,5

220700输水隧道√8√5√3,5√5

220800倒虹吸√8√5√5

220900涵洞√5,8√3,5√3,5√

221000干沟√5,6,8√5,6,8√5,6,8

7

DB63/TXXX—XXXX

表B.1公共服务地理信息基础要素分类与代码（续）

1：5000~1：25000~1：250000~

1：500~1：2000

1：100001：1000001：1000000

要素代码要素名称

类型类型类型类型

表达表达表达表达

代码代码代码代码

230000湖泊√√√8√

230100常年湖、塘√√√√

230101湖泊√8√8√8√8

230102池塘√8√8√8√1,8

230200时令湖√8√8√8√8

230300干涸湖√8√8√8√8

240000水库√√√√

240100库区√√√√

240101水库√8√8√8√3,8

240102建筑中水库√8√8√8√8

240200溢洪道√6,8√7,8√5

240300泄洪洞、出水口√6√3

260000其他水系要素√√√√

260100水系交汇处√1,4√1,4√1,4√1,4

260200河、湖岛√8√8√3,8

260300沙洲√8√8√8

260400高水界√4√4√4

260500岸滩√8√8√8√8

260600水中滩√8√8√8√8

260700泉√3√3√3√3

260800水井√1,8√1,8√1√1

260900地热井√1√1√1

261000贮水池、水窖√8√1,8√1,8

261100瀑布、跌水√6√3,6√3,6√3,6

261200沼泽、湿地√√√√

261201能通行√8√8√8√8

261202不能通行√8√8√8√8

261300流向√√√√

261301河流流向√3√3√3√3

261302沟渠流向√3√3√3√3

270000水利及附属设施√√√√

270100堤√√√√

270101干堤√4,8√4,8√4,8√6

270102一般堤√5,6,8√5√5√6

270200闸√√√√

8

DB63/T1433—2015

表B.1公共服务地理信息基础要素分类与代码（续）

1：5000~1：25000~1：250000~

1：500~1：2000

1：100001：1000001：1000000

要素代码要素名称

类型类型类型类型

表达表达表达表达

代码代码代码代码

270201水闸√3,6,8√3,6√3,6√3,6

270202船闸√6,8√6,8√1,3,8

270300扬水站√1√1√1

270400行、蓄、滞洪区√8

270500滚水坝√6,8√6√3,6

3,4,63,6,4

270600拦水坝√6,8√√√3,6

,8,8

270700制水坝√4,5,8√5√5√5

270800加固岸√√√6

270801有防洪墙√5,6,8√6

270802无防洪墙√5,6,8√6

300000居民地及设施√√√

310000居民地√√√√

310100城镇、村庄√

310103省级城市√8

310104地级城市√1,8

310105县级城镇√1

310106乡、镇√1

310107行政村√1

310108自然村√1

310109农林牧渔单位√1

310200街区√8√8

310300单幢房屋、普通房屋√√3,5,8√3,5,8√3

310301
