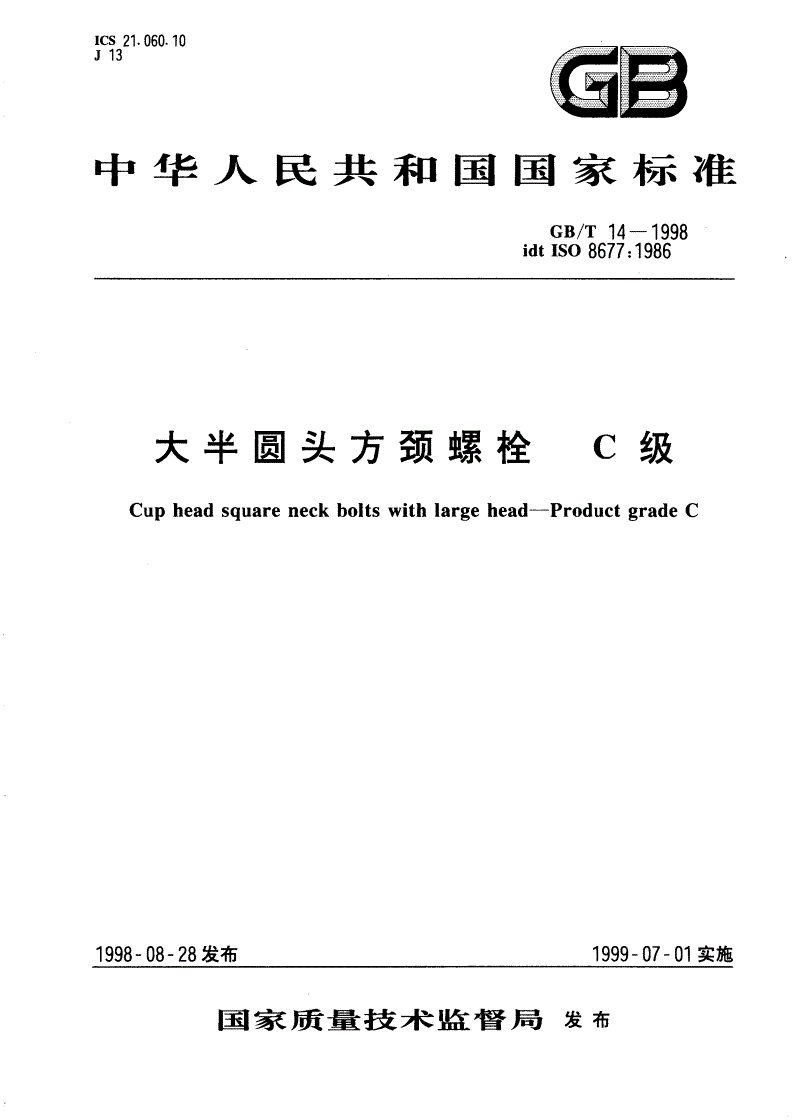

GB/T 14-1998 大半圆头方颈螺栓 C级

ICS21.060.10

J13

中华人民共和国国家标准

GB/T14一1998

idtISO8677:1986

大半圆头方颈螺栓C级

Cupheadsquareneckboltswithlargehead-ProductgradeC

1998一08一28发布1999一07一01实施

国家质量技术监督局发布

GB/T14一1998

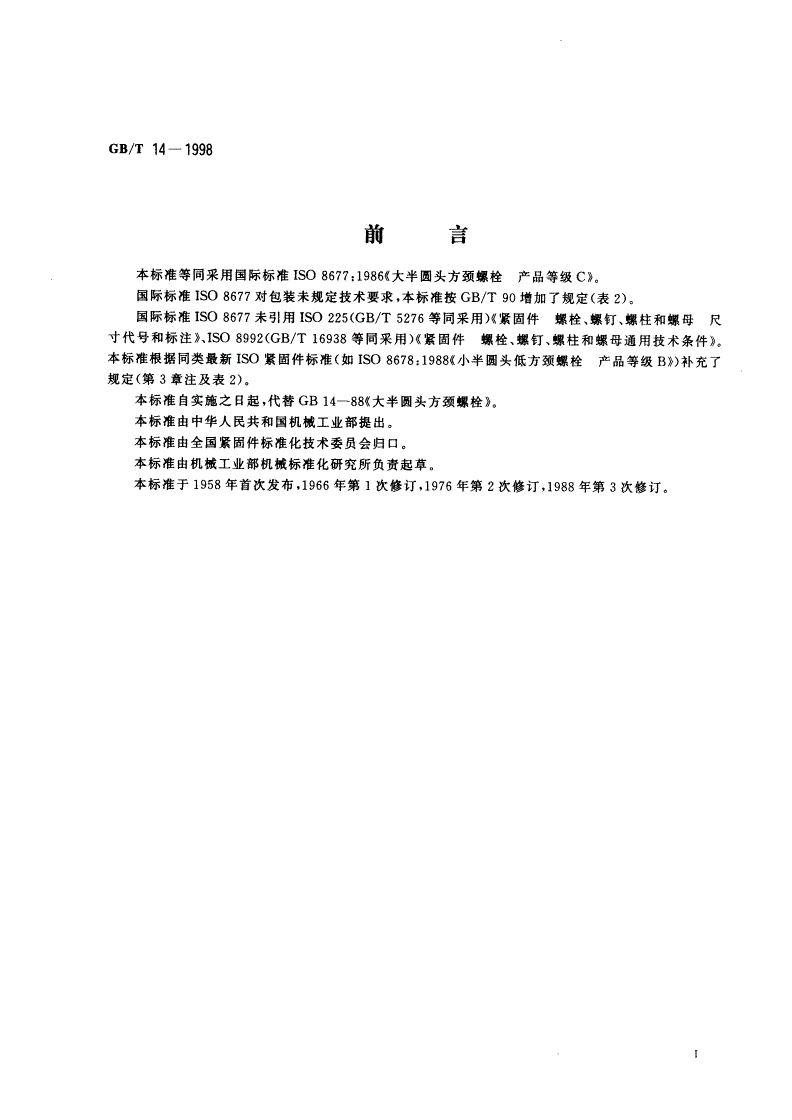

前言

本标准等同采用国际标准ISO8677:1986《大半圆头方颈螺栓产品等级CN,

国际标准ISO8677对包装未规定技术要求，本标准按GB/T90增加了规定(表2),

国际标准ISO8677未引用ISO225(GB/T5276等同采用)《紧固件螺栓、螺钉、螺柱和螺母尺

寸代号和标注》,ISO8992(GB/T16938等同采用)《紧固件螺栓、螺钉、螺柱和螺母通用技术条件》。

本标准根据同类最新ISO吸固件标准(如ISO8678:1988小《半圆头低方颈螺栓产品等级BA)补充了

规定(第3章注及表幻。

本标准自实施之日起，代替GB14-88《大半圆头方颈螺栓》。

本标准由中华人民共和国机械工业部提出。

本标准由全国紧固件标准化技术委员会归口.

本标准由机械工业部机械标准化研究所负贵起草。

本标准于1958年首次发布，1966年第1次修订,1976年第2次修订，1988年第3次修订.

GB/T14一1998

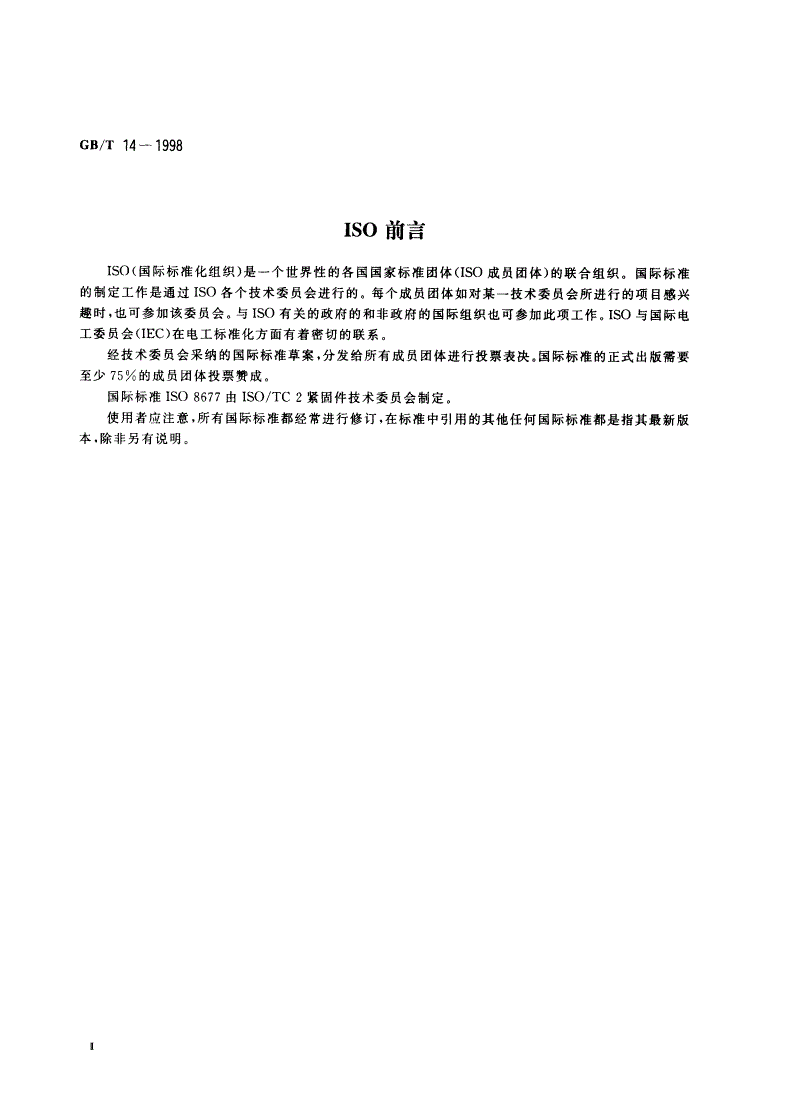

ISO前言

ISO国际标准化组织)是一个世界性的各国国家标准团体((ISO成员团体)的联合组织。国际标准

的制定工作是通过ISO各个技术委员会进行的。每个成员团体如对某一技术委员会所进行的项目感兴

趣时，也可参加该委员会。与IS()有关的政府的和非政府的国际组织也可参加此项工作。ISO与国际电

工委员会G(EC)在电工标准化方面有着密切的联系。

经技术委员会采纳的国际标准草案，分发给所有成员团体进行投票表决。国际标准的正式出版需要

至少75%的成员团体投票赞成。

国际标准ISO8677由ISO/TC2紧固件技术委员会制定。

使用者应注意，所有国际标准都经常进行修订，在标准中引用的其他任何国际标准都是指其最新版

本.除非另有说明。

中华人民共和国国家标准

大半圆头方颈螺栓C级GB/T14一1998

idtIso8677:1986

Cupheadsquareneckboltswithlargehead代替GB14-88

-ProductgradeC

范围

本标准规定了螺纹规格为M5--M20、产品等级为C级的大半圆头方颈姗栓。

在特殊悄况下，需要本标准规定以外的技术要求时，应从现行标准(如GB/T193,GB/T工96,

GB/T197,GB/T3106,GB/T3098.1和GB/T3103.1)中选择.

注:商品紧固件品种，应优先选用

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T90-1985紧固件验收检查、标志与包装

GB/T193-1981普通螺纹直径与螺距系列(直径1-600mm)

GB/T196-1981普通螺纹基本尺寸(直径1-600mm)

GB/T197-1981普通螺纹公差与配合(直径1^355mm)

GB/T1237-1988紧固件的标记方法

GB/T3098.1-1982紧固件机械性能娜栓、姗钉和姗柱

GB/T3103.1-1982紧固件公差级栓、螺钉和螺母

GB/T3106-1982螺栓、螺钉和螺柱的公称长度和普通螺栓的螺纹长度

GB/T5267-1985螺纹紧固件电被层

GB/T5276-1985紧固件姗栓、螺钉、螺柱及螺母尺寸代号和标注

GB/T13912-1992金属扭盖层钢铁制品热被锌层技术要求

GB/T16938-1997紧固件螺栓、螺钉、姗柱和螺母通用技术条件

3尺寸

尺寸按图1及表1规定。

注尺寸代号和标注符合GB/T5276规定.

国家质.技术监任局1998-08一28批准1999一07一01实施

1
