JJG 1052-2025 回路电阻测试仪检定规程

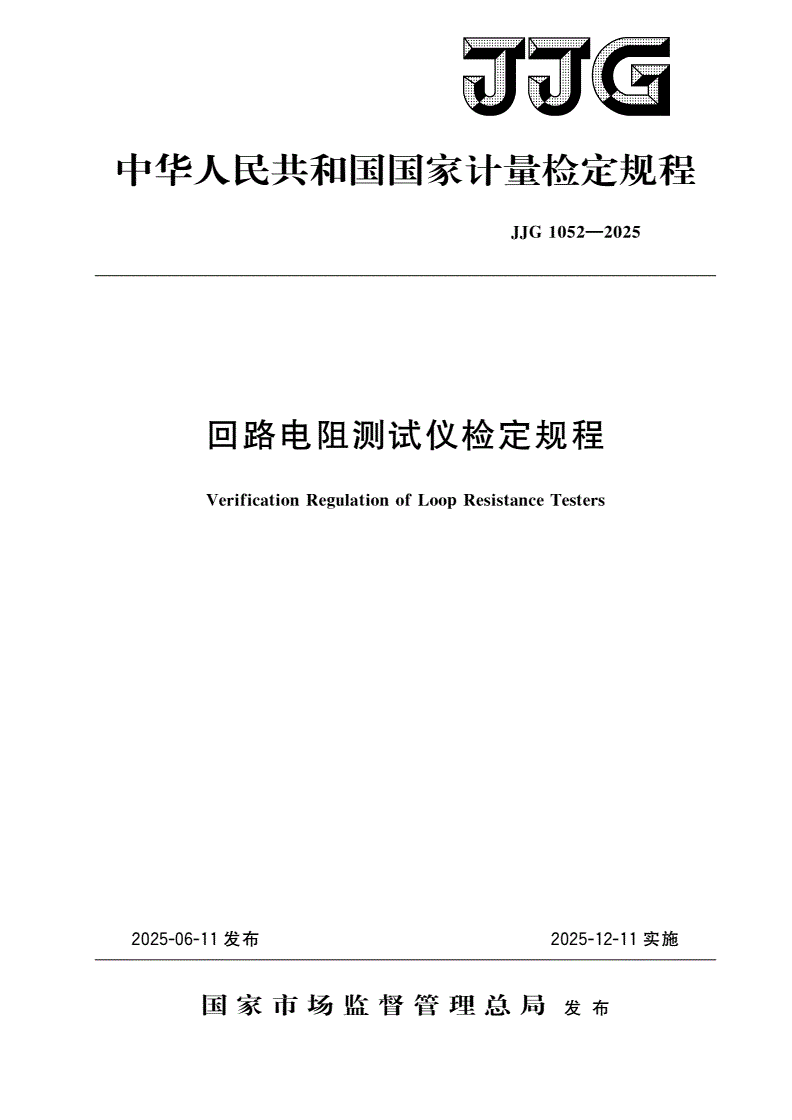

中华人民共和国国家计量检定规程

JJG1052—2025

回路电阻测试仪检定规程

VerificationRegulationofLoopResistanceTesters

2025-06-11发布2025-12-11实施

国家市场监督管理总局发布

JJG1052—2025

回路电阻测试仪检定规程

JJG1052—2025

VerificationReulationofLoo代替JJG1052—2009

gp

回路电阻测试仪部分

ResistanceTesters

归口单位全国电磁计量技术委员会

:

主要起草单位广东省计量科学研究院

:

中国计量科学研究院

山东省计量科学研究院

参加起草单位长沙天恒测控技术有限公司

:

武汉市龙成测控技术有限公司

上海兰斯汀仪表研究所

本规程委托全国电磁计量技术委员会负责解释

JJG1052—2025

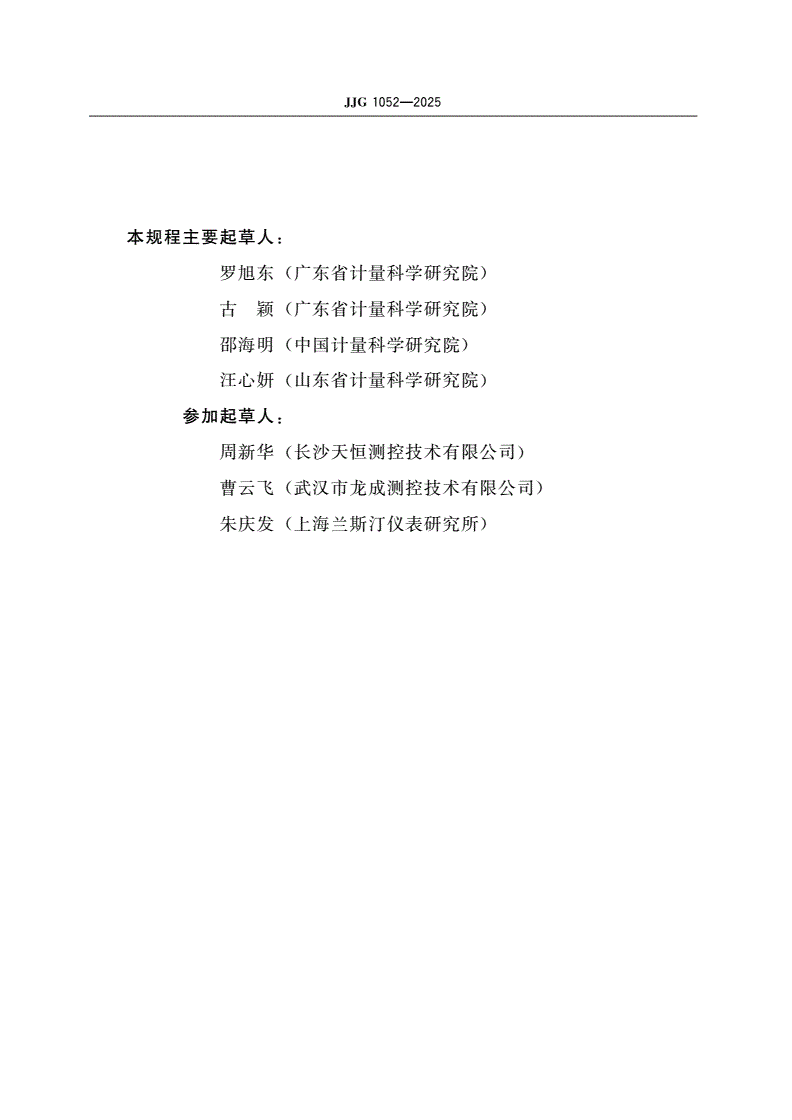

本规程主要起草人

:

罗旭东广东省计量科学研究院

()

古颖广东省计量科学研究院

()

邵海明中国计量科学研究院

()

汪心妍山东省计量科学研究院

()

参加起草人

:

周新华长沙天恒测控技术有限公司

()

曹云飞武汉市龙成测控技术有限公司

()

朱庆发上海兰斯汀仪表研究所

()

JJG1052—2025

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

概述

2……………………(1)

计量性能要求

3…………(1)

电阻示值误差

3.1………………………(1)

工作电流

3.2……………(2)

峰值电流

3.3……………(2)

额定电流维持时间

3.4…………………(2)

通用技术要求

4…………(2)

外观及通电检查

4.1……………………(2)

安全要求

4.2……………(2)

计量器具控制

5…………(3)

检定条件

5.1……………(3)

检定项目和检定方法

5.2………………(4)

检定结果的处理

5.3……………………(6)

检定周期

5.4……………(6)

附录检定原始记录格式

A……………(7)

附录检定证书检定结果通知书内页第页格式

B/(2)……………(9)

附录检定证书检定结果通知书检定结果页第页式样

C/(3)……(10)

Ⅰ

JJG1052—2025

引言

国家计量检定规程编写规则通用计量术语及

JJF1002—2010《》、JJF1001—2011《

定义和测量不确定度评定与表示共同构成支撑本规程制定工作

》JJF1059.1—2012《》

的基础性系列规范

。

本规程是对回路电阻测试仪直阻仪检定规程的修订并代

JJG1052—2009《、》,

替回路电阻测试仪部分与相比除编辑性修改外有关技术部分的

。JJG1052—2009,,

变化主要如下

:

修改适用范围及准确度等级的定级方法

———;

删除线性误差稳定性误差分辨力及安全要求中的泄漏电流项目

———、、;

修改工作电流最大允许误差

———;

修改工作电流过冲为峰值电流

———;

修改电阻示值误差检定点选取

———;

删除工作电流示值误差中电阻电压法

———。

本规程的历次版本发布情况为

:

———JJG1052—2009。

Ⅱ

JJG1052—2025

回路电阻测试仪检定规程

1范围

本规程适用于具有不低于额定工作电流的数字式回路电阻测试仪的首次检

100A

定后续检定和使用中检查

、。

2概述

数字式回路电阻测试仪以下简称测试仪是用于测量隔离开关断路器等设备的

()、

接触电阻及导电回路电阻的专用仪器测试仪采用四端测量结构测量原理为在被测

。,:

电阻上施加恒定直流电流测量其两端电压降由电压降与电流值之比计算出电阻值

,,。

信号放大器转换器控制及显示装置测试仪由直流恒流源等组成如图所示

、A/D、、,1。

图测试仪原理图

1

3计量性能要求

电阻示值误差

3.1

电阻最大允许误差

3.1.1

绝对误差

ΔaRbR

MPE=±(%x+%m)(1)

式中

:

以绝对误差形式表示的最大允许误差

Δ———,;

MPEΩ

R测试仪的电阻示值

x———,Ω;

R测试仪的满量程值

m———,Ω;

a与测试仪电阻示值有关的误差系数

———;

b与测试仪满量程值有关的误差系数

———。

相对误差

R

m

γab

MPE=±R(2)

%+%x

1

JJG1052—2025

式中

:

以相对误差形式表示的最大允许误差

MPEγ———。

准确度等级

3.1.2

测试仪准确度等级分为级级级和级误差系数ab应满足ab

0.2、0.5、12,、/≥

且ab应不大于对应准确度等级对应的数值

5,+。

具有多量程的测试仪各量程允许有不同的准确度等级测试仪准确度等级和最大

,,

允许误差关系见
