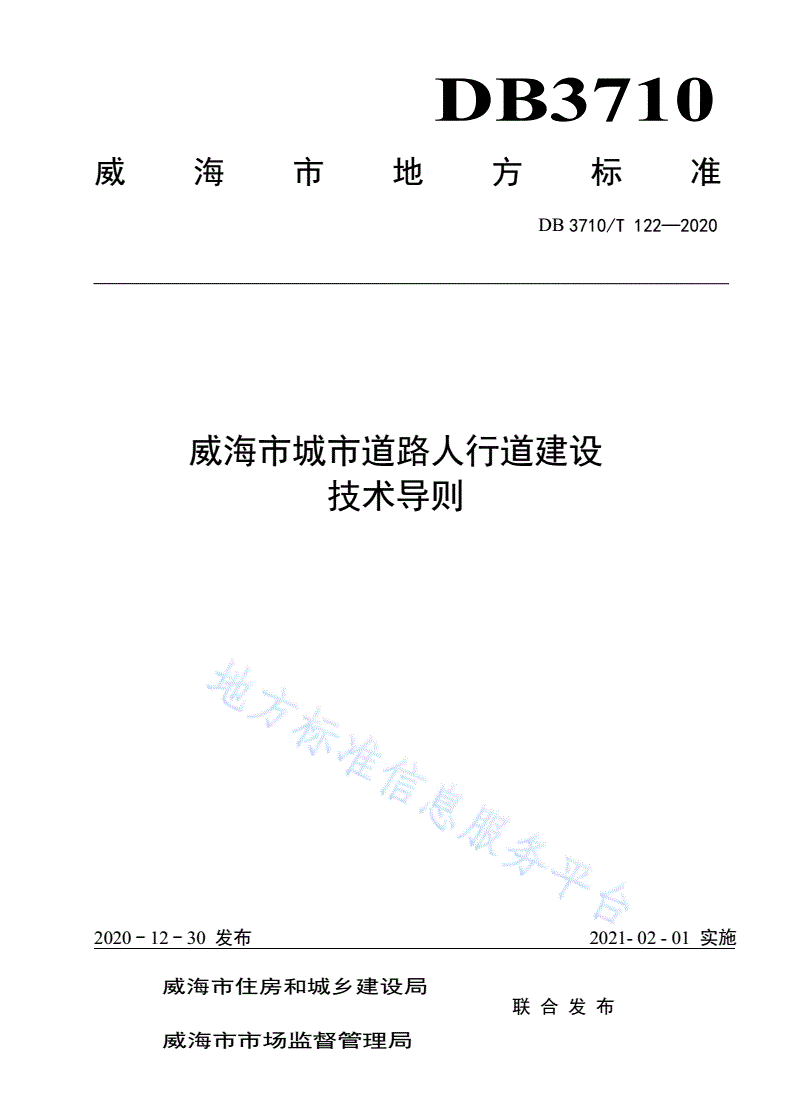

DB3710/T 122-2020 威海市城市道路人行道建设技术导则

DB3710

威海市地方标准

DB3710/T122—2020

威海市城市道路人行道建设

技术导则

2020-12-30发布2021-02-01实施

威海市住房和城乡建设局

联合发布

威海市市场监督管理局

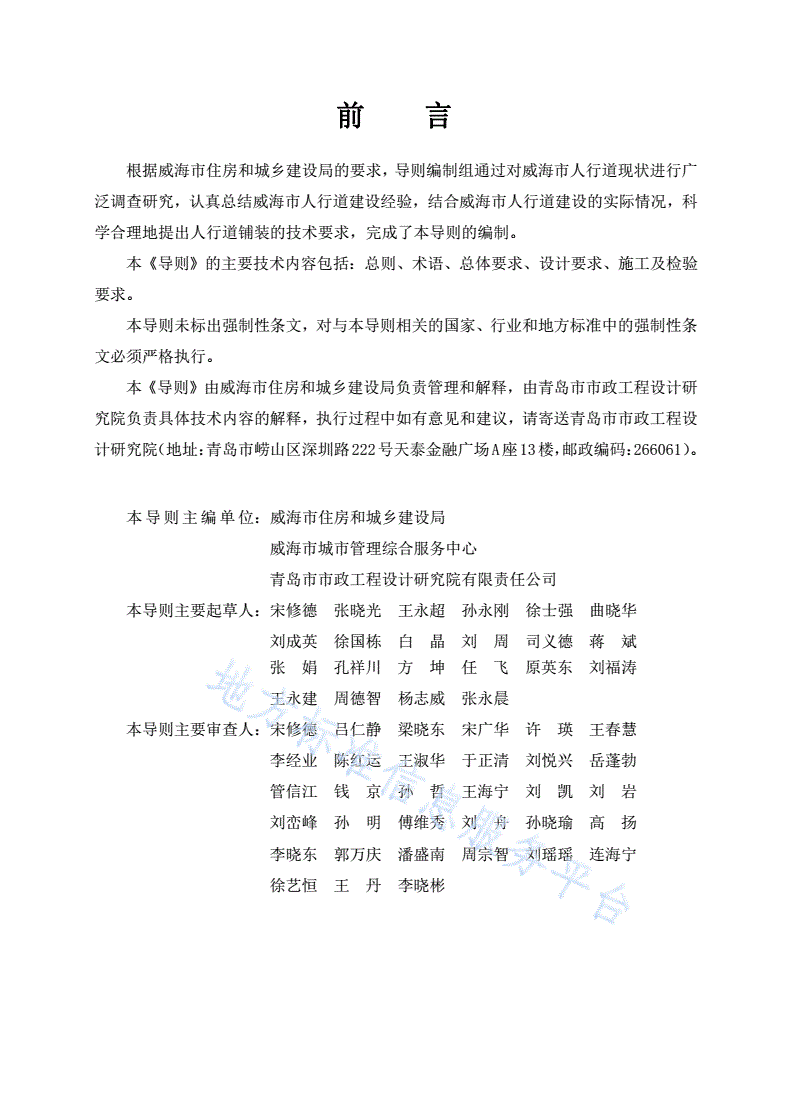

前言

根据威海市住房和城乡建设局的要求，导则编制组通过对威海市人行道现状进行广

泛调查研究，认真总结威海市人行道建设经验，结合威海市人行道建设的实际情况，科

学合理地提出人行道铺装的技术要求，完成了本导则的编制。

本《导则》的主要技术内容包括：总则、术语、总体要求、设计要求、施工及检验

要求。

本导则未标出强制性条文，对与本导则相关的国家、行业和地方标准中的强制性条

文必须严格执行。

本《导则》由威海市住房和城乡建设局负责管理和解释，由青岛市市政工程设计研

究院负责具体技术内容的解释，执行过程中如有意见和建议，请寄送青岛市市政工程设

计研究院（地址：青岛市崂山区深圳路222号天泰金融广场A座13楼，邮政编码：266061）。

本导则主编单位：威海市住房和城乡建设局

威海市城市管理综合服务中心

青岛市市政工程设计研究院有限责任公司

本导则主要起草人：宋修德张晓光王永超孙永刚徐士强曲晓华

刘成英徐国栋白晶刘周司义德蒋斌

张娟孔祥川方坤任飞原英东刘福涛

王永建周德智杨志威张永晨

本导则主要审查人：宋修德吕仁静梁晓东宋广华许瑛王春慧

李经业陈红运王淑华于正清刘悦兴岳蓬勃

管信江钱京孙哲王海宁刘凯刘岩

刘峦峰孙明傅维秀刘舟孙晓瑜高扬

李晓东郭万庆潘盛南周宗智刘瑶瑶连海宁

徐艺恒王丹李晓彬

目次

1总则..........................................................................................................................................1

2术语..........................................................................................................................................3

3总体要求..................................................................................................................................5

3.1横断面布置.......................................................................................................................5

3.2铺装材料的选择...............................................................................................................5

3.3公共设施的设置...............................................................................................................6

4设计要求..................................................................................................................................7

4.1设计原则...........................................................................................................................7

4.2铺装结构...........................................................................................................................7

4.3面层.................................................................................................................................11

4.4整平层.............................................................................................................................18

4.5基层.................................................................................................................................19

4.6垫层.................................................................................................................................20

4.7土基.................................................................................................................................20

4.8路缘石、界石及树池.....................................................................................................22

4.9无障碍设计.....................................................................................................................24

4.10车挡.................................................................................................................................28

5施工及检验要求....................................................................................................................30

5.1面层.................................................................................................................................30

5.2整平层.............................................................................................................................31

5.3基层.................................................................................................................................31

5.4垫层.................................................................................................................................31

5.5土基.................................................................................................................................32

用词说明......................................................................................................................................33

引用标准名录..............................................................................................................................34

条文说明......................................................................................................................................35

1总则

1.0.1为适应威海市城市人行道建设发展的需要，提高人行道设计质量和技术水平，

统一设计、施工和检验标准，做到技术先进，经济合理，制定本导则。

1.0.2本导则适用于威海市行政区域内市政道路人行道的新建、改建、扩建工程，公

园、住宅小区、步行街、校园和广场等区域的人行道设计和施工可参照执行，不适用于

严寒地区、湿陷性黄土、盐渍土、软土、膨胀土、滑坡灾害、水源保护区等特殊地区的

路面。

1.0.3人行道设计应遵循适用、经济、安全、环保、美观的原则，并适应城市生态发

展的需求。设计应保证铺装结构的强度和稳定性，满足铺装面层平整度和抗滑性功能要

求，并合理设置无障碍设施通道。

1.0.4本导则坚持环境友好、以人为本、精细化建设的原则，合理经济地利用道路资

源，给行人提供安全、顺畅、便利的通行条件。

1.0.5人行道范围内的地下市政管线、地上公共设施及相邻的城市园林绿化应与人行

道同步建设。

1.0.6人行道的新建与改建宜结合道路或周边区域环境整治同步实施。

1.0.7为贯彻海绵城市建设要求和国家节能减排、环境保护的政策，对新建、扩建、

改建的人行道，可在综合考虑地形条件、景观要求、荷载状况、施工条件等因素基础上，

因地制宜选择合适的铺筑材料，条件具备区域宜采用透水、透气的生态环保铺地形式。

1.0.8为保证砌块类人行道养护维修换板后面层表观一致性，新建人行道时宜根据道

路等级和重要性不同建议按下表要求预留一定比例面层道板材料。

表1.0.8铺装面材预留比例

建议预留比例

道路类型

石材类砌块类

快速路、主干路、广场、商业繁华街道、重要生产区、外事活动及游览路

12%6%

线

市内次干路、支路中的区域集会点、商业街道、市辖区之间联络线、重点

6%3%

企事业单位所在地

其他道路3%2%

1.0.9新建人行道应尽量避免人行道与非机动车道共板设置，确需共板设置的，需采

取安全隔离措施，防止行人和非机动车出行冲突。

1

1.0.10人行道建设应根据其特点合理设置必要的隔离护栏、隔离墩、车挡等设施，

阻隔车辆进入人行道。

1.0.11人行道建设除应符合本导则规定外，尚应符合现行国家和行业标准、规范的

相关规定。

2

2术语

2.0.1人行道sidewalk

道路中用路缘石、护栏及其他类似设施加以分隔的专供行人通行的部分。

2.0.2行人通道walkways

人行道上供行人实际可通行的空间，不包含公共设施带。

2.0.3缘石坡道curbramp

位于人行道口或人行横道两端，为避免人行道路缘石带来的通行障碍，方便行人进

入人行道的一种坡道。

2.0.4无障碍坡道barrier-freeramp

在坡度、宽度、高度、地面材质、扶手形式等方面方便行动障碍者通行的通道。

2.0.5公共设施带publicfacilitiesbelt

人行道上可设置公共设施的区域。

2.0.6整平层levelingcourse

置于基层和面层之间，起整平或粘结上下层的作用。

2.0.7柔性基层flexiblebase

用热拌或冷拌沥青混合料、沥青贯入式碎石、粒料类等材料铺筑的基层。

2.0.8刚性基层rigid-typebase

用普通混凝土、碾压混凝土、贫混凝土、钢筋混凝土、连续配筋混凝土等材料铺筑

的基层。

2.0.9半刚性基层semi-rigidtypebase

用无机结合料稳定粒料或土类材料铺筑的基层。

2.0.10透水铺装permeablepavement

指将透水良好，孔隙率较高的材料应用于铺装结构，在保证一定路面强度和耐久性

的前提下，使雨水能够顺利进入铺装结构内部，并向下渗入土基，从而达到雨水还原地

下水清除地表径流等目的铺装形式。

2.0.11混凝土路面砖concretebrickpavement

以水泥、集料和水为主要原料，经搅拌、成型、养护等工艺在工厂生产的，未配置

钢筋的，主要用于路面和地面铺装的混凝土砖。

3

2.0.12透水路面砖permeablebrickpavement

用作路面铺设的、具有透水性能的表面材料，需同时满足以下条件：

——块材厚度不小于50mm；

——块材的长与厚的比值不得大于4；

——透水系数大于规定值。

2.0.13透水水泥混凝土permeablecementconcrete

由粗集料及水泥基胶结料经拌合形成的具有连续孔隙结构的。

2.0.14露骨透水水泥混凝土explicitpermeablecementconcrete

粗集料表面包裹的水泥基胶结料在终凝前经水冲洗后，表层粗集料露出本色原型的

透水水泥混凝土。

2.0.15透水沥青混凝土permeableasphaltconcrete

由透水沥青混合料修筑，路表水可进入路面横向排出，或渗入至沥青内部的沥青路

面总称。

2.0.16混凝土路缘石concretecurb

铺设在路面边缘或标定路面界限的预制混凝土边界标石。

2.0.17混凝土平缘石concreteflatcurb

顶面与路面平齐的混凝土路缘石。有标定车行道路面范围或设在人行道与绿化带之

间用以整齐路容、保护路面边缘的作用。

4

3总体要求

3.1横断面布置

3.1.1新建道路行人通道宽度应根据预测人流量计算确定，其中各级道路行人通道最

小有效通行宽度为不小于1.5m。改造道路行人通道宽度应综合考虑人流量、道路情况、

周边环境等因素，合理设置行人通道宽度。

3.1.2确定人行道通行能力，应按其可通行的行人通道实际净宽度计算。人行道宽度

和最大通行能力应符合现行国家标准《城市综合交通体系规划标准》GB/T51328的有

关规定。

3.1.3人行道在净空要求范围内不得设任何障碍物，其净高不应小于2.5m。

3.1.4人行天桥桥下的三角区净空高度小于2.0m时，应安装防护设施，并应在防护

设施外设置提示盲道。

3.1.5人行道设计应充分考虑与道路红线外用地的竖向衔接，避免出现积水。

3.1.6为满足排水要求和保障行人安全，人行道横坡宜采用单面坡，坡度宜为1.0%～

2.0%。

3.1.7在沿线建（构）筑物紧靠行人通道区域，行人通道宜铺设至建（构）筑物外边

缘（有散水构造的，铺设至散水区域边缘）；在建筑退界和未建成区域，应按设计要求

铺设。

3.1.8当道路外侧绿化带宽度大于等于8m时，人行道宜结合景观要求与绿化带做一

体化设计。

3.2铺装材料的选择

3.2.1人行道铺装材料应与道路功能定位（现状或近中期规划）相适应。人行道设计

应因地制宜选择合适的铺筑材料，条件具备区域宜采用透水、透气的生态环保铺地形式。

3.2.2无障碍坡道、盲道的设置应符合现行国家标准《无障碍设计规范》GB50763

的有关规定，材质和颜色应与人行道铺装样式及周边环境相协调。

3.2.3透水路面的设计、施工应根据当地的水文、地质、气候环境等条件，并结合雨

水排放规划和雨洪利用要求，协调相关附属设施。

5

3.2.4透水砖路面的设计应满足当地2年一遇的暴雨强度下，持续降雨60min，表面

不应该产生径流的透（排）水要求。合理使用年限宜为8~10年。

3.2.5透水铺装材料的选择应符合国家和地方现行规范和标准的有关规定。

3.3公共设施的设置

3.3.1公共设施的设置应符合现行地方标准和现行国家标准《无障碍设计规范》GB

50763的有关规定。

3.3.2人行道范围内公共设施基础处理需结合基础埋深情况，若设施基础埋深满足铺

装需求，人行道面层铺装需结合周边铺装形式覆盖基础混凝土外露面；若埋深不满足其

铺装需求，混凝土外露面宜采用水刷石或彩色混凝土等材料修饰。

3.3.3公共设施的设置应保证行人及行车顺畅，且不影响行人及行车通行安全；人行

通道周边未规范设置且影响行人通行的公共设施应及时采取防护、迁移、恢复、拆除等

措施。

3.3.4公共设施应安装牢固，安装后地面应平整，基础部分不得裸露出路面，基础埋

设于人行道板下时，覆土深度不得小于0.2m，基础埋设于绿化带时，覆土深度不得小

于0.5m。

3.3.5宽度大于2m且小于或等于3m的人行道，除交通标志杆（信号灯杆）、路名

牌、环卫箱、消防栓、电杆、路灯杆等占地宽度小于0.5m的必要的设施外不得设置其

他设施。

3.3.6宽度不大于2m的人行道，确需设置交通标志杆（信号灯杆）、路名牌、公交

候车站（亭）、环卫箱、消防栓、电杆、路灯杆的，应按相关的规定保证最小通道净宽。

3.3.7以路缘石转弯切点为界的交叉口范围内，距人行天桥、人行地道梯道起点处及

地铁站点出入口处10m范围内的行人通道上不得设置公共服务性设施。

6

4设计要求

4.1设计原则

4.1.1功能性原则：铺装设计应满足行人行走的安全性和舒适性，避免使用釉面和磨

光面铺装材料。

4.1.2区域性原则：铺装材料及铺砌形式的选择应从实际出发，在保证其景观效果的

前提下，宜根据其铺装位置及周边环境的不同进行设计，突出威海的城市特色。

4.1.3景观性原则：铺装材料主色调以贴近自然的色系为主，并与城市风格相协调；

铺砌形式简洁大气，符合城区整体景观定位。

4.1.4实用性原则：对于景观要求较高的道路，其铺装材料应结合地形条件、景观要

求、荷载状况、施工条件等因素基础上，合理选择和应用符合产品标准要求的环保性、

透水性铺装材料。

4.2铺装结构

4.2.1结构层次

1人行道铺装设计分土基与铺装结构两部分。铺装结构自上而下一般可分为面层、

整平层、基层、垫层等。垫层可根据土基的水文地质情况以及基层材料特点按需设置。

2人行道铺装层结构要求如下：

a）面层直接承受荷载和自然因素的影响，应坚实、平整、抗滑、耐久。面层分

整体铺筑和砌块铺设两类。

b）整平层起调平或粘结的作用。对于铺砌式面层，在基层与面层之间应设置整

平层。

c）基层主要承受面层传下来的竖向荷载，并扩散至土基。基层应具有一定的强

度和稳定性。基层分柔性基层、刚性基层及半刚性基层三类。

d）垫层应有利于排水，改善水文条件，提高基层的稳定性。

4.2.2结构组合

1人行道主要供行人使用，应结合人行道的功能定位、周边环境及施工条件等因

素选择相应的结构组合。

2人行道铺装常用结构组合如表4.2.2所示，可参照选用。

7

表4.2.2各类结构层的组合形式

铺装材料类型

结构层类型石混凝土路面烧结路面透水路面透水地水泥混凝

材砖砖砖坪土

面层√√√√√√

整平层√√√√—

柔性基层级配碎石或砂砾———△

水泥混凝土√△√—△——△

刚性基层

无砂大孔混凝土—△—√—

水泥稳定碎石—△—△—

半刚性基

层石灰粉煤灰稳定碎△△△

石———

△△△

垫层级配碎石或砂砾√√

注：√表示必须，表示可选，—表示△不用。△△△

4.2.3厚度和△强度要求

1人行道铺装各结构层的适宜厚度及强度要求如表4.2.3所示，可供参考使用。

表4.2.3各类结构层的适宜厚度和强度要求

结构层结构层类型适宜厚度（mm）强度要求

石材30～60抗压强度≥100MPa，抗折强度≥8MPa

混凝土面砖60～80抗压强度≥40MPa，抗折强度≥4.0MPa

面层烧结路面砖40～60抗压强度≥55MPa，抗折强度≥3.5MPa

透水路面砖50～60抗压强度≥40MPa，抗折强度≥5MPa

透水混凝土面层30~50、100~150抗压强度（28d）≥20.0，弯拉强度（28d）≥2.5

水泥砂浆20～30-

整平层干硬性水泥砂浆20～30

砂、石屑30～50

柔性基层级配碎石或砂砾100～200压碎值≤35%

水泥混凝土100～200C20~C30

刚性基层

透水混凝土基层100～200≥C20，压碎值≤26%

水泥稳定类100～1507d无侧限抗压强度≥1.5MPa

半刚性基

石灰粉煤灰稳定

层150～2007d无侧限抗压强度≥0.6MPa

类

垫层级配碎石或砂砾100～150压碎值≤35%

注：混凝土面砖公称长度与公称厚度的比值小于或等于4的以抗压强度控制；公称长度与公称厚度

的比值大于4的，以抗折强度控制；透水混凝土面层的面层厚度为30~50mm或100~150mm，须根

据工程情况，选择相应的结构形式，进而明确面层厚度。

8

2人行道各结构厚度应根据使用要求确定各结构层厚度。

3人行道单位出入口坡道铺装，一般宜采用水泥混凝土或沥青混凝土面层。水泥

混凝土预制板、石材和广场砖不宜使用。

a）对于以大型载重车辆为主的，如工矿企业出入口坡道铺装，应按照机动车道路

面结构计算方法确定；

b）对于以小型车辆为主的单位出入口坡道铺装，也可以采用表4.2.3中的上限值组

合。

4.2.4人行道铺装常用结构类型可采用下列分类方式：

1透水路面砖I型（图4.2.4.1）：城市主干道、人流量较大的次干道等人行区域；

图4.2.4.1透水路面砖I型结构示意图

1—透水路面砖；2—整平层；3—透水混凝土基层；4—级配碎石垫层；5—路基

2透水路面砖Ⅱ型（图4.2.4.2）：城市支道、人流量较小人行区域；

图4.2.4.2透水路面砖Ⅱ型结构示意图

1—透水路面砖；2—整平层；3—级配碎石垫层；4—路基

3透水混凝土I型（图4.2.4.3）：城市主干道、人流量较大的次干道等人行区域；

图4.2.4.3透水混凝土I型结构示意图

1—透明或着色硅氟固化剂；2—透水混凝土面层；3—透水混凝土基层；4—级配碎石垫层；5—路基

9

4透水混凝土Ⅱ型（图4.2.4-3）：城市支道、人流量较小人行区域；

图4.2.4.4透水混凝土Ⅱ型结构示意图

1—透水混凝土面层；2—级配碎石垫层；3—路基

5非透水路面砖和路面板I型（图4.2.4.5）：城市主干道、人流量较大的次干路

等人行区域；

图4.2.4.5非透水路面砖和路面板I型结构示意图

1—非透水路面砖和路面板；2—整平层；3—混凝土基层；4—级配碎石垫层；5—路基

6非透水路面砖和路面板Ⅱ型（图4.2.4.6）：城市支道、人流量较小人行区域；

图4.2.4.6非透水路面砖和路面板Ⅱ型结构示意图

1—非透水路面砖和路面板；2—整平层；3—混凝土基层；4—路基

7水泥混凝土I型（图4.2.4.7）：城市支道、人流量较小人行区域。

图4.2.4.7水泥混凝土I型结构示意图

1—水泥混凝土面层；2—级配碎石垫层；3—路基

10

4.3面层

4.3.1一般要求

1人行道铺面设计应达到平整、坚实、抗滑、耐磨、耐久和美观，并与周边景观

协调。

2人行道铺装面层设计可选用石材、混凝土面砖、烧结路面砖、透水路面砖、透

水混凝土、混凝土面层等，选材应与周边环境相协调。

3无停车人行道面层防滑指标（BPN）不应小于65；有停车人行道面层防滑指标

（BPN）不应小于70；商业区步行街、学校、医院、车站、广场等人流密集区人行道

人行道面层防滑指标（BPN）不应小于75。

4在人行道铺装面层与路缘石衔接处，接缝宽度不应大于3mm，且面层应与路缘

石齐平，以利于排水及行人安全。

5行人通道范围内井盖宜采用内圆外方的明式盖板，接缝宽度不应大于5mm，且

面层应与井盖相接处等高，以利行人安全；同时应注意养护，井盖如有破损或丢失应及

时处理，保证行人出行安全。当检查井设在车行道与人行道之间时，井盖标高以车行道

为准，路缘石根据井口平面布置为曲线形。井盖上方人行道平面内应设置覆盖装置，顶

面标高与人行道相同，保证行走平顺、无障碍。覆盖装置根据实际情况具体设计，应便

于拆装和检查井检修，并考虑美观性和耐久性要求。

6不同材质或不同样式的相交道路人行道铺装衔接处，需结合其各自特点进行设

计，以保证人行道铺装的整体景观效果；曲线段人行道铺装尤其是交叉路口铺装，需根

据其各自铺装样式进行排版设计，并结合曲线段半径情况，合理选择按弧加工铺装面层。

7人行道面层宜结合工程情况增设提示或引导牌性铺装样式。

4.3.2石材

1石材面层系指采用天然的、经过加工的半成品铺设的面层，石材质量应符合现

行国家标准《天然花岗石建筑板材》GB/T18601的有关规定，石材表面宜采用火爆或

锯拉杠等增大摩擦的方法进行防滑处理。

2石材铺面应根据使用要求和现场条件对板块尺寸、厚度、形状、色差搭配拼接

等进行设计。板块厚度不宜小于3cm。石材接缝应控制在1～3mm之间。若有景观要求，

勾缝缝宽可控制在6～8mm之间。

3石材面层图形设计时，不同尺寸面板的厚度应相同；在坡道、转角等变换地点，

面板形状应顺势转换，过渡自然。

11

4石材面层应采用刚性基层。根据面层长度与线型，水泥混凝土基层与石材面层

应设置上下贯通的胀缝，胀缝间距宜为20～50m。在纵、横坡变化处，应设置变形缝。

5石材的铺装图案应与沿线建筑物协调。图案中应避免出现小于1/4边长的石材。

4.3.3混凝土路面砖

1混凝土路面砖质量应符合现行国家标准《混凝土路面砖》GB28635的有关规

定。

2混凝土路面砖的外观质量应符合表4.3.3.1的规定。

表4.3.3.1外观质量

序号项目要求

1铺装面粘皮或缺损的最大投影尺寸（mm）≤5

2铺装面缺棱或掉角的最大投影尺寸（mm）≤5

3铺装面裂纹不允许

4色差、杂色不明显

5平整度（mm）≤2.0

6垂直度（mm）≤2.0

3混凝土路面砖的尺寸允许偏差应符合表4.3.3.2的规定。

表4.3.3.2尺寸允许偏差

序号
