DB13/T 5056-2019 高速公路桥涵预防性养护技术规范

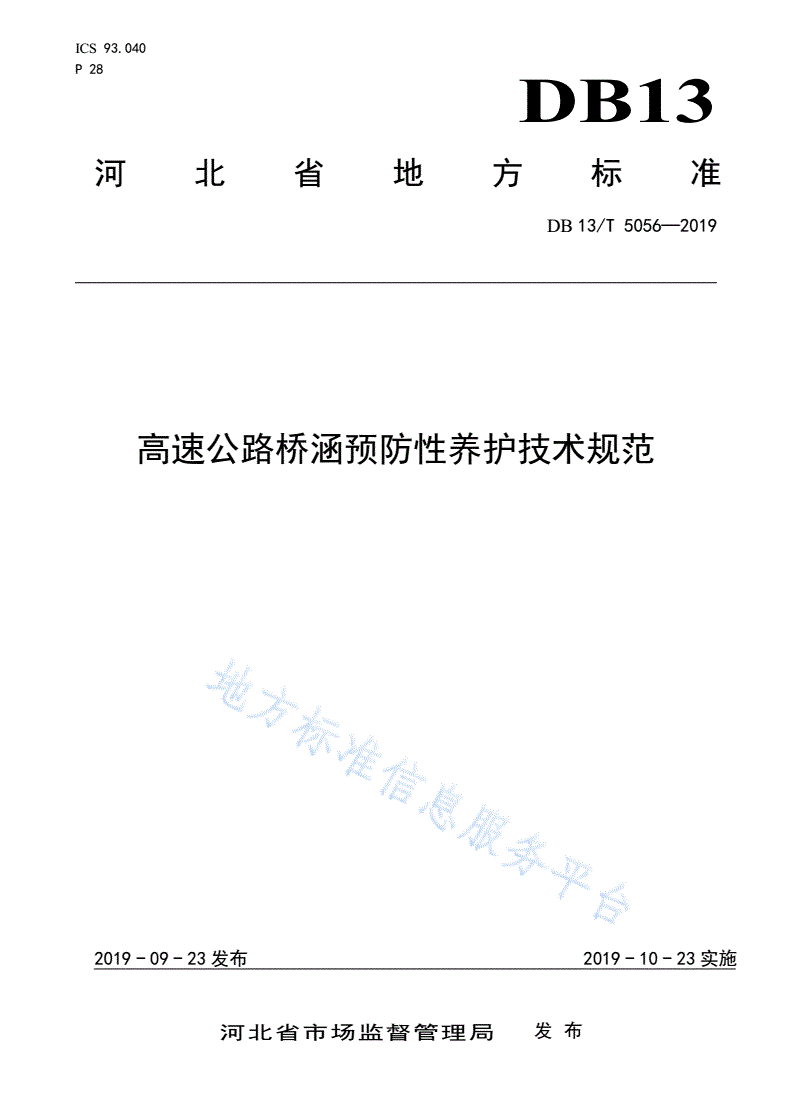

ICS93.040

P28

DB13

河北省地方标准

DB13/T5056—2019

高速公路桥涵预防性养护技术规范

2019-09-23发布2019-10-23实施

河北省市场监督管理局发布

DB13/T5056—2019

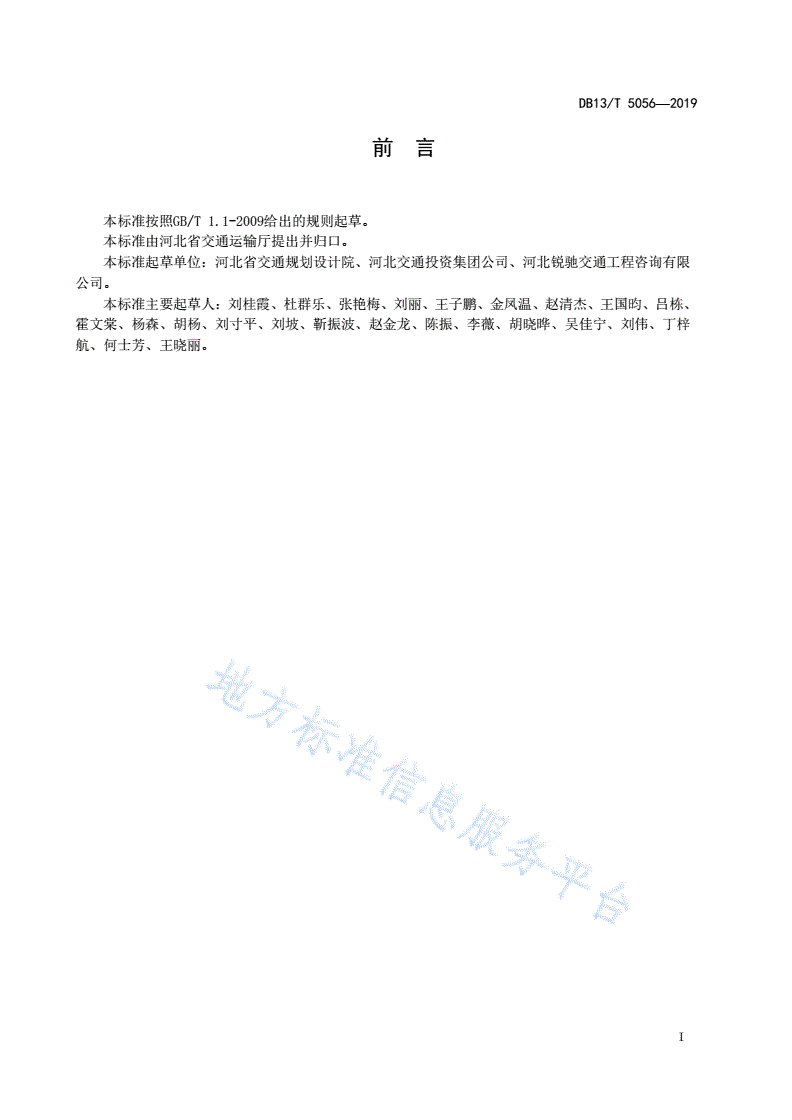

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由河北省交通运输厅提出并归口。

本标准起草单位：河北省交通规划设计院、河北交通投资集团公司、河北锐驰交通工程咨询有限

公司。

本标准主要起草人：刘桂霞、杜群乐、张艳梅、刘丽、王子鹏、金凤温、赵清杰、王国昀、吕栋、

霍文棠、杨森、胡杨、刘寸平、刘坡、靳振波、赵金龙、陈振、李薇、胡晓晔、吴佳宁、刘伟、丁梓

航、何士芳、王晓丽。

I

DB13/T5056—2019

高速公路桥涵预防性养护技术规范

1范围

本标准规定了高速公路桥涵预防性养护总则、工作流程、检查及技术状况评定、预防性养护条件、

预防性养护时机、预防性养护措施、养护作业等技术标准。

本标准适用于高速公路桥涵，其他等级公路桥涵可参照执行。

2规范性引用文件

下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标

准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

GB5768.4道路标志和标线第4部分：作业区

JTGH11公路桥涵养护规范

JTG/TH21公路桥梁技术状况评定标准

JT/T4公路桥梁板式橡胶支座

JTGH30公路养护安全作业规程

3术语和定义

下列术语和定义适用于本文件。

3.1

日常养护dailymaintenance

不涉及病害的养护作业，以及对范围较小的轻微损害进行的修补工作。

3.2

预防性养护preventivemaintenance

在桥涵结构强度充足、整体性能良好但有轻微病害的情况下，以延缓性能过快衰减、延长使用寿

命为目标，对桥涵相关构件预先且集中实施的主动养护工程。

3.3

修复性养护restorativemaintenance

在桥涵出现明显病害或部分丧失服务功能的情况下，以恢复技术状况为目标，针对不同程度损坏

而进行的功能性、结构性修复和定期更新。

4总则

1

DB13/T5056—2019

4.1桥涵预防性养护应以桥涵结构安全为中心，减少或推迟桥涵病害修复养护，延长桥涵使用寿命，

降低全寿命周期内养护成本，实现“安全、耐久、经济、绿色”的养护目标。

4.2桥涵预防性养护应以桥涵技术状况和病害程度为基准，制定适宜预防性养护的对策和计划，实现

桥涵预防性养护的科学化、规范化和制度化。

4.3桥涵预防性养护应积极推进标准化、机械化作业，并推广采用新技术、新材料、新工艺、新设备，

创新性地开展预防性养护工作。

5工作流程

桥涵预防性养护工作应定期对桥涵进行检查和评定、在掌握桥涵使用状况的前提下，按照图1进行。

桥涵定期检查

桥涵技术状况评定

日常养护或

预防性养护条件判定

修复性养护

否

是

确定预防性养护时机

确定预防性养护措施

预防性养护实施

图1桥涵预防性养护工作流程

6检查及技术状况评定

6.1一般规定

6.1.1桥涵检查按照JTGH11和JTG/TH21规定进行。

6.1.2预防性养护以检查机制和检查手段为基础，全面、持续的掌握桥涵结构状态，为判断养护时机

和选择养护方法提供依据。

2

DB13/T5056—2019

6.1.3桥涵检查宜采用精确、快速的无损检测仪器(设备)结合人工调查的方法。

6.1.4根据定期检查结果，对桥涵技术状况进行评定，确定预防性养护时机，制订预防性养护方案和

措施。

6.2检查及评定方法

6.2.1桥梁技术状况检查及评定方法

6.2.1.1桥梁技术状况检查及评定按照JTG/TH21进行，确定桥梁总体技术状况评分（Dr）和桥梁总

体技术状况等级（Dj）。

6.2.1.2公路桥梁技术状况评定包括桥梁构件、部件、桥面系、上部结构、下部结构和全桥评定。公

路桥梁技术状况评定应采用分层综合评定与5类桥梁单项控制指标相结合的方法，先对桥梁各构件进

行评定，然后对桥梁各部件进行评定，再对桥面系、上部结构和下部结构分别进行评定，最后进行桥

梁总体技术状况的评定。评定内容如图2所示。

6.2.1.3根据评定标准将各个构造物依次进行评定，填写“桥梁检查评定表”。

图2桥梁技术状况评定指标

6.2.2涵洞技术状况检查及评定方法

6.2.2.1涵洞技术状况检查及评定按照JTGH11进行。

6.2.2.2检查人员应当场填写“涵洞定期检查表”；实地查明损坏情况，根据涵洞的技术状况及排水

适应状况，参照桥梁技术状况评定标准相关结构类型，对涵洞的技术状况综合做出好、较好、较差、

差、危险等五个级别的评定。

6.3检查的基本要求

6.3.1根据JTGH11，结合我省实际情况，桥梁构件、部件及桥梁总体定期检查频率为每年一次，

涵洞为每年一次。

6.3.2桥涵预防性养护检查以桥涵构件和部件为主，以桥涵总体为辅。

6.3.3桥涵遭受洪水、流冰、滑坡等自然灾害，特殊车辆通过或其他特殊情况影响时，宜立即进行桥

涵检查及评定。

6.4建立数据库

6.4.1桥涵静态数据库：桥涵的基本信息；

6.4.2桥涵动态数据库：高速公路日常巡查、经常检查及特殊检查等检查资料。

3

DB13/T5056—2019

6.4.3桥涵技术状况评定数据库：每年定期检查内容及高速公路桥涵技术状况评定的有关数据应在每

年年底前录入数据库。

6.4.4桥涵维修加固方案数据库；

6.4.5桥涵预防性养护措施数据库；

7预防性养护条件

7.1桥梁预防性养护条件

7.1.11类标度构件进行日常养护。

7.1.22类及以上标度构件，根据其病害严重程度，对于仅影响混凝土桥梁耐久性而不涉及桥梁结构

安全的病害归于预防性养护范畴病害。梁式上部结构构件、拱式上部结构构件、下部结构构件和桥面

系的预防性养护条件分别见表1～表4。

表1梁式桥上部结构构件预防性养护条件

桥梁构件预防性养护条件

蜂窝、麻面评定标度为2；剥落、掉角评定标度为2；空洞、孔洞评定标度为2；混凝土保护层厚度

混凝土梁式桥

评定标度为2～3；钢筋锈蚀评定标度为2～3；混凝土碳化评定标度为2；混凝土强度评定标度为2；

(钢筋混凝土、预

跨中挠度评定标度为2～3；结构变位评定标度为2～3；预应力构件损伤评定标度为2～3；简支梁(板)

应力混凝土)

桥、刚架桥裂缝评定标度为2；连续梁桥、连续刚构桥、悬臂梁桥和T形刚构桥裂缝评定标度为2。

涂层劣化评定标度为2；锈蚀评定标度为2；焊缝开裂评定标度为2；铆钉(螺栓)损失评定标度为2；

钢梁桥构件裂缝评定标度为2～3；跨中挠度评定标度2～3；构件变形评定标度为2～3；结构变位评定标

度为2～3。

板式支座老化变质、开裂评定标度为2～3；板式支座缺陷评定标度为2～3；板式支座位置串动、

橡胶支座脱空或剪切超限评定标度为2；盆式支座组件损坏评定标度为2；聚四氟乙烯滑板磨损评定标度为

2～3；盆式支座位移、转角超限评定标度为2～3。

支钢支座组件或功能缺陷评定标度为2；钢支座位移、转角超限评定标度为2～3；钢支座部件磨损、

座钢支座裂缝评定标度为2。

混凝土摆混凝土缺损评定标度为2；活动支座滑动不平整、咬死评定标度为2～3；轴承有裂纹、切口或偏

式支座移评定标度为2～3。

4

DB13/T5056—2019

表2拱式桥上部结构构件预防性养护条件

桥梁构件预防性养护条件

主拱圈变形评定标度为2～3；主拱圈裂缝评定标度为2～3；灰缝松散脱落评定标度为2；渗水评

圬主拱圈定标度为2；砌块断裂、脱落评定标度为2～3；风化评定标度为2；拱脚位移评定标度为2～4。

工

实腹拱的侧墙与主拱圈脱裂评定标度为2；侧墙变形、位移评定标度为2～3；拱上填料沉陷或开

拱

裂评定标度为2；空腹拱的腹拱或横向联结系变形、错位评定标度为2～3；立墙或立柱倾斜、开

桥拱上结构

裂或脱落评定标度为2～3；拱上结构裂缝评定标度为2；拱上填料排水不畅评定标度为2。

主拱圈变形评定标度为2～3；主拱圈裂缝评定标度为2～3；渗水评定标度为2；拱铰功能受损评

板、肋、箱定标度为2～3；拱脚位移评定标度为2～4；蜂窝、麻面评定标度为2；剥落、掉角评定标度为2；

拱桥主拱圈空洞、孔洞评定标度为2；混凝土保护层厚度评定标度为2～3；钢筋锈蚀评定标度为2～3；混凝

土碳化评定标度为2；混凝土强度评定标度为2。

板、肋、箱实腹拱的侧墙与主拱圈脱裂评定标度为2；侧墙变形评定标度为2～3；拱上填料沉陷或开裂评定

拱桥拱上结标度为2；空腹拱的腹拱或横向联结系变形、错位评定标度为2～3；立墙或立柱倾斜评定标度为

构2～3；表面缺陷评定标度为2；拱上结构裂缝评定标度为2；拱上填料排水不畅评定标度为2。

刚架拱桥的跨中挠度评定标度为2～3；横系梁与拱片联结松动、开裂评定标度为2；微弯板穿孔、塌陷、露

刚架拱片及筋评定标度为2；裂缝评定标度为2；拱脚位移评定标度为2～4；蜂窝、麻面评定标度为2；剥落、

微弯板掉角评定标度为2；空洞、孔洞评定标度为2。

钢

刚架拱桥横混凝土压碎评定标度为2；连接部钢板锈蚀、断裂评定标度为2～3；裂缝评定标度为2；变形评

筋

向联结系定标度为2～3；蜂窝、麻面评定标度为2；剥落、掉角评定标度为2；空洞、孔洞评定标度为2。

混

凝桁架拱桥的构件变形评定标度为2～3；拱片连接处混凝土断裂评定标度为2～3；上弦杆缺陷评定标度为2；

土桁架拱片及裂缝评定标度为2；微弯板穿孔、塌陷、露筋评定标度为2；拱脚位移评定标度为2～4；蜂窝、

拱微弯板麻面评定标度为2；剥落、掉角评定标度为2；空洞、孔洞评定标度为2。

桥桁架拱桥的变形评定标度为2～3；裂缝评定标度为2；混凝土压碎评定标度为2；蜂窝、麻面评定标度为2；

横向联结系剥落、掉角评定标度为2；空洞、孔洞评定标度为2。

拱肋、横向涂层缺陷评定标度为2；焊缝开裂评定标度为2；混凝土裂缝评定标度为
