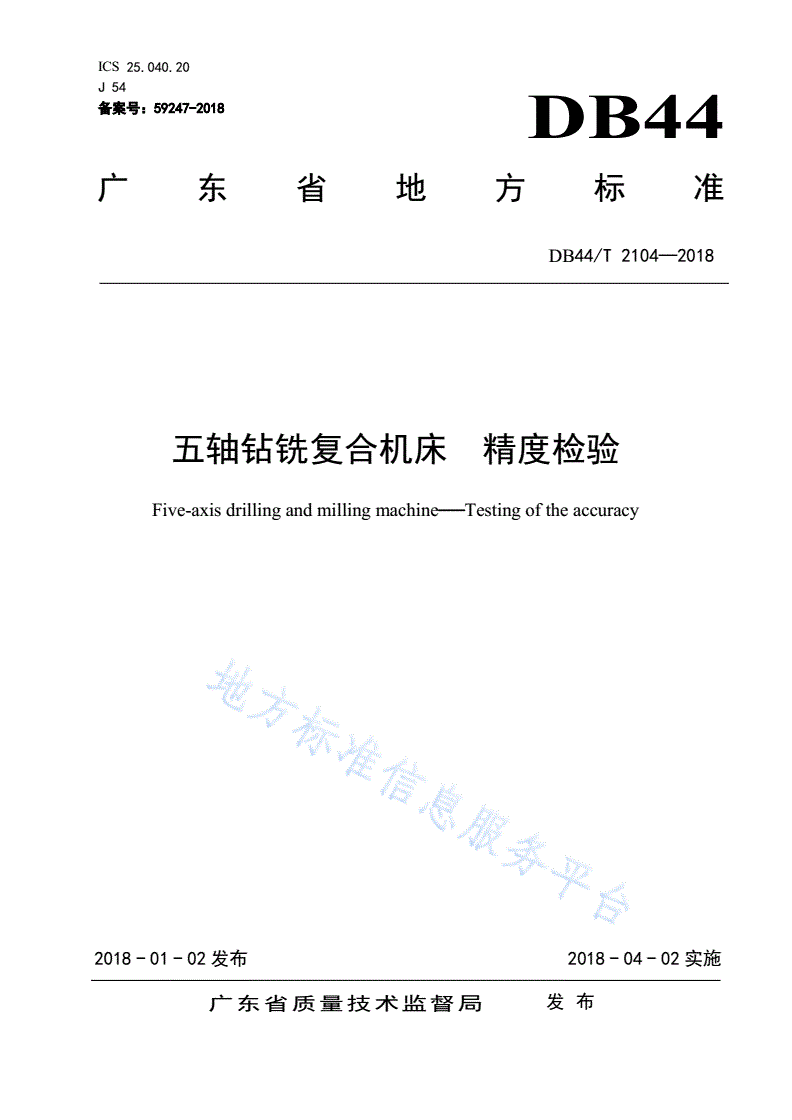

DB44/T 2104-2018 五轴钻铣复合机床 精度检验

ICS25.040.20

J54DB44/T2104—2018

备案号：59247-2018

DB44

广东省地方标准

DB44/T2104—2018

五轴钻铣复合机床精度检验

Five-axisdrillingandmillingmachine──Testingoftheaccuracy

2018-01-02发布2018-04-02实施

广东省质量技术监督局发布

DB44/T2104—2018

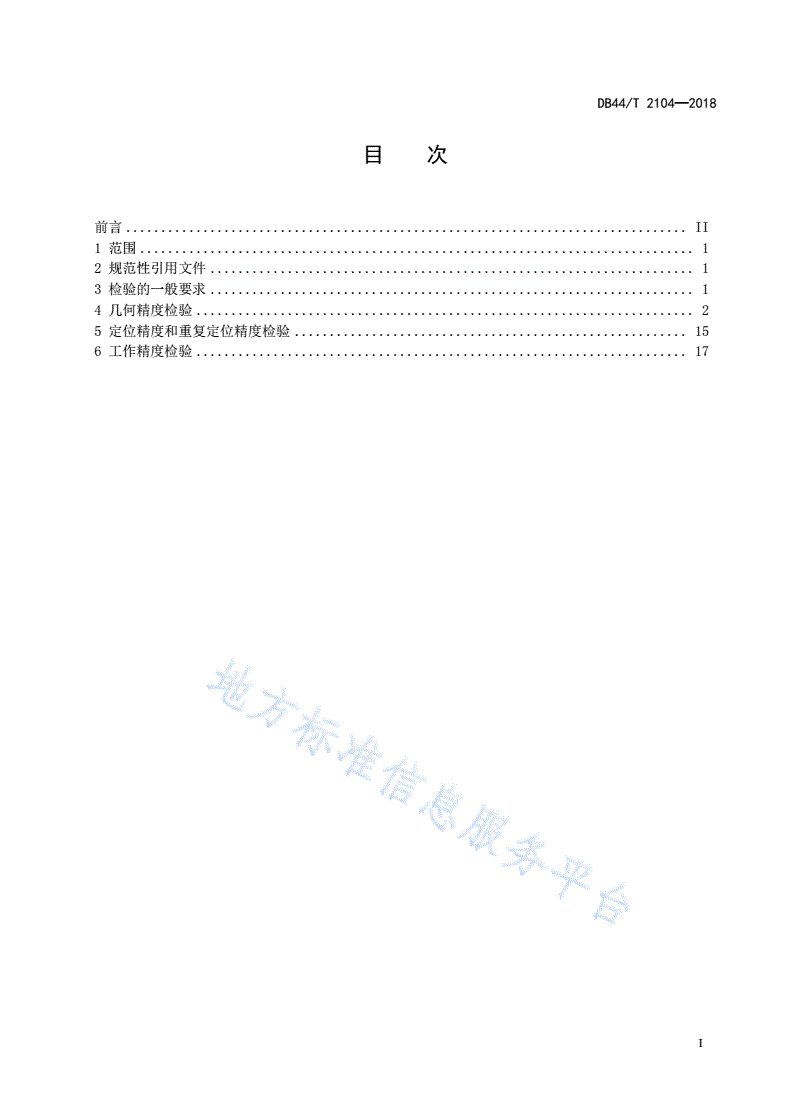

目次

前言................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3检验的一般要求.....................................................................1

4几何精度检验.......................................................................2

5定位精度和重复定位精度检验........................................................15

6工作精度检验......................................................................17

I

DB44/T2104—2018

前言

本标准按照GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。

请注意本标准的某些内容有可能涉及专利。本标准的发布机构不承担识别这些专利的责任。

本标准由广东省质量技术监督局提出并归口。

本标准起草单位：环球工业机械（东莞）有限公司、广东省机械研究所、东莞明利钢材模具制品有

限公司、广东省质量监督机械检验站、广东省标准化研究院。

本标准主要起草人：曾大庆、林敏、郑泽培、贺立峰、江耀雄、肖金平、黄建华、屈宗权、胡世衡、

邵琴、陈海源。

II

DB44/T2104—2018

五轴钻铣复合机床精度检验

1范围

本标准规定了五轴钻铣复合机床检验的一般要求、几何精度检验、定位精度和重复定位精度检验和

工作精度检验。

本标准适用于DB44/T2103定义的五轴钻铣复合机床（以下简称“钻铣床”）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T17421.1—1998机床检验通则第1部分在无负荷或精加工条件下机床的几何精度

GB/T17421.2—2016机床检验通则第2部分数控轴线的定位精度和重复定位精度的确定

GB/T19660工业自动化系统与集成机床数值控制坐标系和运动命名

DB44/T2103五轴钻铣复合机床技术条件

3检验的一般要求

3.1本标准所列出的精度检验项目顺序，并不表示实际检验顺序，为了装拆检验工具和检验方便，可

按任意次序进行检验。

3.2使用本标准时应参照GB/T17421.1中的有关规定进行，尤其是检验前的安装、主轴及其他运动部

件的空运转预热、检验方法和检验工具的精度。

3.3参照GB/T17421.1—1998中的3.1调整钻铣床安装水平，在工作台上放置平尺，水平仪放置在该

平尺上，水平仪在X向和Y向的读数均不超过0.04/1000。

3.4钻铣床的轴线和运动方向应符合GB/T19660的规定。

3.5钻铣床应在下列条件下进行精度检验：

a)环境温度：（18～25）℃；

b)相对湿度：≤85%（25℃）；

c)大气压：（86～106）kPa；

d)电源条件：380×（1±5%）Va.c、(50±1)Hz或440×（1±5%）Va.c、(60±1)Hz。

1

DB44/T2104—2018

4几何精度检验

钻铣床的几何精度检验见表1。

表1几何精度检验

序号简图检验项目允许值(mm)检验工具检验方法

dd

OA工作台面长度L允许值精密水平

mm'm''

O'A'L≤10000.03仪、电子水使用精密水平仪按照GB/T17421.1—1998中

1000＜L≤20000.04平仪、激光规定的方法进行。

G1O''A''平面度

L＞20000.05干涉仪或其也可参照GB/T17421.1—1998中5.3.2规定的其

CMM''M''B

Z它满足精度它方法进行

X'X任意300测量长度上0.016要求的仪器

Z'

2

DB44/T2104—2018

表1（续）

序号简图检验项目允许值(mm)检验工具检验方法

检验方法如下：

a)在工作台中间,沿X轴方向放置一精密水平

X轴最大行程Lx允许值

仪,调平；

Lx≤10000.02

精密水平仪b)移动工作台，每隔250mm记录一次读数,进

工作台沿X轴方向移1000＜Lx≤20000.03

或其它满足

G2动，在X—Y平面内的2000＜Lx≤30000.04行全行程上检验；

精度要求的

直线度Lx＞30000.05c)按照GB/T17421.1—1998中.2.1

仪器

X规定的方法进行计算。

Z'Z

任意300测量长度上0.006也可参照GB/T17421.1—1998中中规定

的其它方法进行

X'

检验方法如下：

a)在工作台中间,沿X轴方向放置一反射镜；

X轴最大行程Lx允许值b)在床身一端附近放置自准直仪,调平，移动

自准直仪或

Lx≤10000.02

工作台沿X轴运动，工作台，每隔250mm记录一次读数,进行

X1000＜Lx≤20000.03其它满足精

G3在X—Z平面内的直全行程上检验；

Z'Z2000＜Lx≤30000.04度要求的仪

线度c)按照GB/T17421.1—1998中.2.2

Lx＞30000.05器

X'规定的方法进行计算。

任意300测量长度上0.006也可参照GB/T17421.1—1998中中规定

的其它方法进行

3

DB44/T2104—2018

表1（续）

序号简图检验项目允许值(mm)检验工具检验方法

检验方法如下：

精密水平仪a)在工作台中间,沿Z轴方向放置一精密水

0.04/1000；

工作台沿X轴方向移或其它满足平仪,调平；

G4任意300测量长度上0.02/1000

动时的在Y-Z的倾斜精度要求的b)移动工作台，每隔250mm记录一次读数,

X仪器进行全行程上检验；

Z'Zc)读数之最大代数差值即为倾斜值

X'

检验方法如下：

a)在滑枕中间,沿Z轴方向放置一反射镜；

b)在床身一端附近放置自准直仪,调平，沿

Z最大行程LZ允许值自准直仪或

立柱沿Z轴方向移动Z轴方向移动滑枕，每隔250mm记录一

LZ≤10000.02

其它满足精

G5时，在X-Z平面内的LZ＞10000.03次读数,进行全行程上检验；

度要求的仪

X直线度c)按照GB/T17421.1—1998中.2.2

Z'Z器

任意300测量长度上0.006规定的方法进行计算。

X'也可参照GB/T17421.1—1998中中规

定的其它方法进行

4

DB44/T2104—2018

表1（续）

序号简图检验项目允许值(mm)检验工具检验方法

检验方法如下：

a)在滑枕中间,沿Z轴方向放置一精密水平

Z最大行程LZ允许值仪,调平；

立柱沿Z轴方向移动LZ≤10000.02水平仪或其b)移动滑枕，每隔250mm记录一次读数,进

G6时，在Y-Z平面内的LZ＞10000.03它满足精度行全行程上检验；

X要求的仪器

直线度c)按照GB/T17421.1—1998中.2.1

Z'Z

任意300测量长度上0.006规定的方法进行计算。

X'也可参照GB/T17421.1—1998中中规

定的其它方法进行

检验方法如下：

精密水平仪a)在滑枕中间,沿X轴方向放置一精密水平

立柱沿Z轴方向移动0.04/1000；或其它满足仪,调平；

G7

X时的倾斜任意300测量长度上0.02/1000精度要求的b)移动滑枕，每隔250mm记录一次读数,进

Z'Z仪器行全行程上检验；

c)读数之最大代数差值即为倾斜值

X'

5

DB44/T2104—2018

表1（续）

序号简图检验项目允许值(mm)检验工具检验方法

Y

Z'Z

Y'

检验方法如下：

a)在滑枕上平行于X/Z轴方向放

Y轴最大行程LY允许值

置一精密水平仪；

LY≤10000.02

主轴箱体沿Y轴方向b)移动滑枕，每隔250mm记录一

1000＜LY≤20000.03精密水平仪或

移动时的直线度：次读数,进行全行程上检验；

G82000＜LY≤30000.04其它满足精度

a）在X-Y平面内；c)按照GB/T17421.1—1998中

LY＞30000.05要求的仪器

b）在Y-Z平面内.2.1规定的方法进行

计算。
